Пристрій для насаджування поперечних ребер на гладкі труби

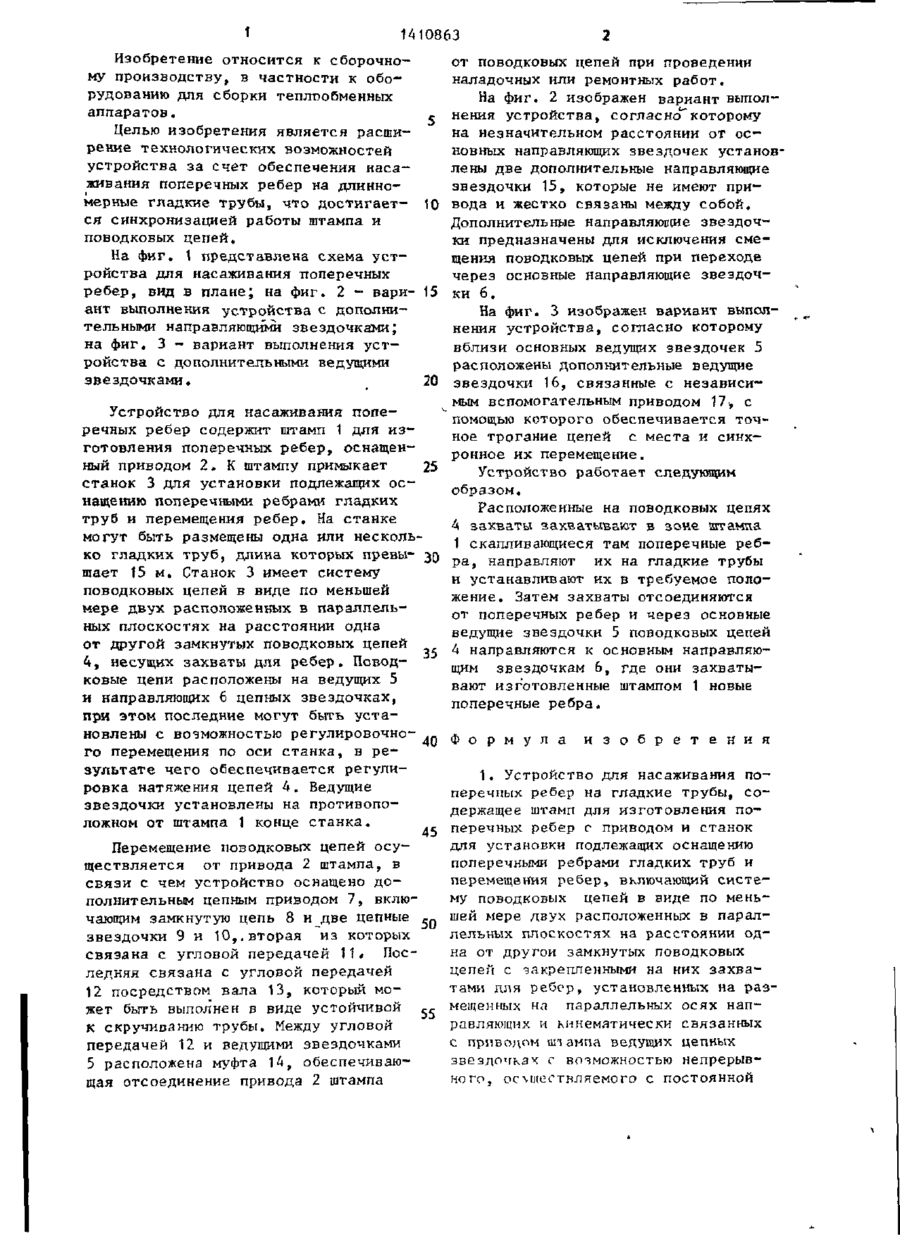

Изобретение относится к сборочному производству, в частности к устройствам для насаживания поперечных ребер на гладкие трубы. Цель - расширение технологических возможностей. Для этого устройство содержит штамп (III) 1 с приводом 2, предназначенный для изготовления поперечных ребер, и станок 3 для установки гладких труб и перемещения ребер. Станок 3 имеет систему замкнутых поводковых цепей 4, расположенных на направляющих 6 и ведущих 5 цепных звездочках. Последние установлены на противоположном от III 1 конце станка и кинематически связаны с приводом III 1 посредством дополнительного цепного привода 7, угловых передач 11 и 12, вала 13 и муфты 14, Устройство может быть оснащено дополнительными направляющими звездочками 15 и дополнительными ведущими звездочками, связанными с независимым вспомогательным приводом. На цепях 4 смонтированы захваты, которые захватывают скапливающиеся в зоне III 1 поперечные ребра, направляют их на гладкие трубы н устанавливают в требуемое положение. Размещение ведущих звездочек 5 на противоположном от III 1 конце станка обеспечивает синхронизацию работы III 1 и цепей 4, в результате чего появляется возможность насаживать поперечные ребра на гладкие трубы.4 з.п. ф-лы, 3 ил. 70 /з L фие.2 t 1410863 Изобретение относится к сборочному производству, в частности к оборудованию для сборки тешиэобменных аппаратов. Целью изобретения является расширение технологических возможностей устройства за счет обеспечения н а с а живания поперечных ребер на длинномерные гладкие трубы, что д о с т и г а е т ся синхронизацией работы штампа и поводковых цепей. На фиг. 1 представлена схема у с т ройства для насаживания поперечных р е б е р , вид в плане; на фиг. 2 - вариант выполнения устройства с дополнительными направляющими звездочками; на фиг. 3 - вариант выполнения у с т ройства с дополнительными ведущими звездочками. ^ 10 15 20 Устройство для насаживания поперечных ребер содержит штамп 1 для и з готовления поперечных р е б е р , оснащенный приводом 2 , К штампу примыкает ^ станок 3 для установки подлежащих о с нащению поперечными ребрами гладких труб и перемещения р е б е р . На станке могут быть размещены одна или несколько гладких труб, длина которых превы30 шает 15 м. Станок 3 имеет систему поводковых цепей в виде по меньшей мере двух расположенных в параллельных плоскостях на расстоянии одна от другой замкнутых поводковых цепей 4 , несущих захваты для р е б е р . Повод- 35 ковые цепи расположены на ведущих 5 и направляющих 6 цепных звездочках, при этом последние могут быть у с т а новлены с возможностью регулировочно40 го перемещения по оси станка, в р е зультате чего обеспечивается регулировка натяжения цепей 4 . Ведущие звездочки установлены на противоположном от штампа 1 конце с т а н к а . 45 Перемещение поводковых цепей осуществляется от привода 2 штампа, в связи с чем устройство оснащено д о полнительным цепным приводом 7, включающим замкнутую цепь 8 и две цепные 50 звездочки 9 и 10,,вторая из которых связана с угловой передачей 11 * Последняя связана с угловой передачей 12 посредством вала 13, который может быть выполнен в виде устойчивой 55 к скручиванию трубы. Между угловой передачей 12 и ведущими звездочками 5 расположена муфта 14, обеспечивающая отсоединение привода 2 штампа от поводковых цепей при проведении наладочных или ремонтных работ. На фиг. 2 изображен вариант выполнения устройства, согласно''которому на незначительном расстоянии от о с новных направляющих звездочек установлены две дополнительные направляющие звездочки 15, которые не имеют привода и жестко связаны между собой. Дополнительные направляюпсие звездочки предназначены для исключения смещения поводковых цепей при переходе через основные направляющие звездоч6. к и На фиг. 3 изображен вариант выполнения устройства, согласно которому вблизи основных ведущих звездочек 5 расположены дополнительные ведущие звездочки 16, связанные с независимым вспомогательным приводом 17\ с помощью которого обеспечивается точное трогание цепей с места и синхронное их перемещение. Устройство работает следующим образом. Расположенные на поводковых цепях 4 захваты захватывают в зоне штампа 1 скапливающиеся там поперечные ребра, направляют их на гладкие трубы и устанавливают их в требуемое положение. Затем захваты отсоединяются от поперечных ребер и через основные ведущие звездочки 5 поводковых цепей 4 направляются к основным направляющим звездочкам 6, где они захватывают изготовленные штампом 1 новые поперечные ребра. Ф о р м у л а и з о б р е т е н и я 1 . Устройство для насаживания поперечных ребер на гладкие трубы, с о держащее штамп для изготовления поперечных ребер с приводом и станок для установки подлежащих оснащению поперечными ребрами гладких труб и перемещения ребер, включающий с и с т е му поводковых цепей в виде по меньшей мере двух расположенных в параллельных плоскостях на расстоянии одна от другой замкнутых поводковых цепей с закрепленными на них з а х в а тами для ребер, установленных на размещенных нл параллельных осях направляющих и кинематически связанных с приводом штампа ведущих цепных звездочках с возможностью непрерывно го, ос мнесхиляємого с постоянной З 14 10863 * скоростью, синхронного со штампом 3. Устройство по п . 2, о т л и перемещения захватов в продольном ч а ю щ е е с я тем, что вал выполнаправлении от ближайшего к штампу нен в виде жесткой трубы, устойчивой конца станка и поочередной установки 5 к скручиванию. на трубы ребер, о т л и ч а ю щ е 4. Устройство по п . ^ о т л и е с я тем, ч т о , с целью расширения ч а ю щ е е с я тем, что оно снабтехнологических возможностей, с в я жено двумя соосно установленными на занные с приводом штампа ведущие цепконце станка со стороны направляющих ные звездочки установлены на проти10 звездочек дополнительными направляювоположном относительно штампа кон- . щими звездочками, жестко соединенныце станка. ми между собой и расположенными меж2 . Устройство по п. 1, о т л и ду основными направляющими и ведущич а ю щ е е с я тем, что кинематими звездочками. ческая связь привода штампа с веду15 5 . Устройство по п . 1, о т л и щими звездочками выполнена в виде ч а ю щ е е с я тем, что оно снабрасположенного параллельно плоскосжено двумя дополнительными ведущими ти перемещения поводковых цепей в а звездочками, соосно установленными л а , связанного одним концом с прина конце станка со стороны основных водом штампа, а также муфты, установ- 20 ведущих звездочек, и связанным с ниленной между противоположным концом ми независимым вспомогательным привала и ведущими звездочками. в одом. 9 в 7 ,о фиг. і 9 8 7 f0 t7 z ериг. 5 L Іб 12 /4 5 1410863 Редактор И.Рыбченко Заказ 3499/59 Составитель Н.Пожидаева Техред А.Кравчук Корректор В.Гирняк Тираж 921 Подписное В И П Государственного комитета СССР НИИ по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
