Гідросівалка

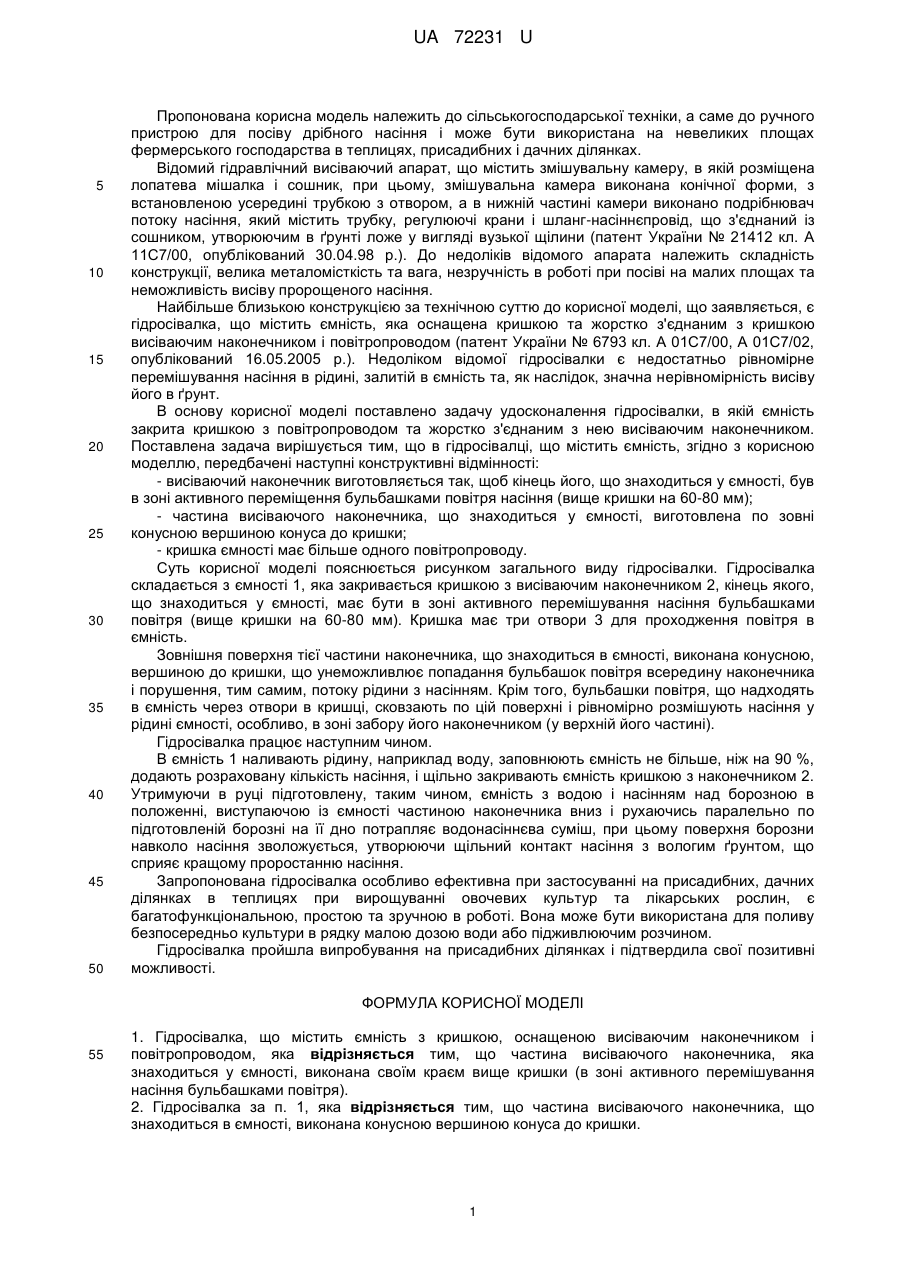

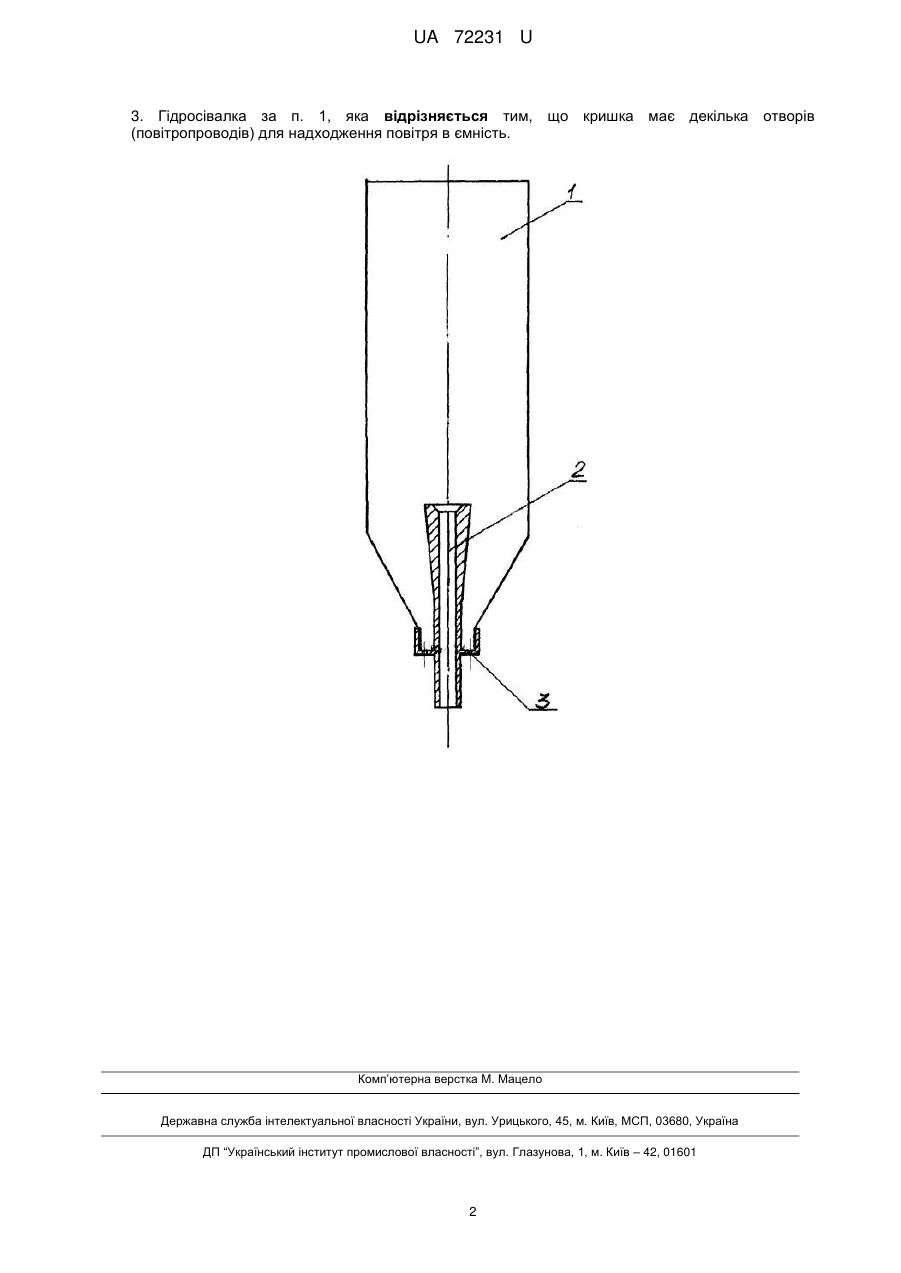

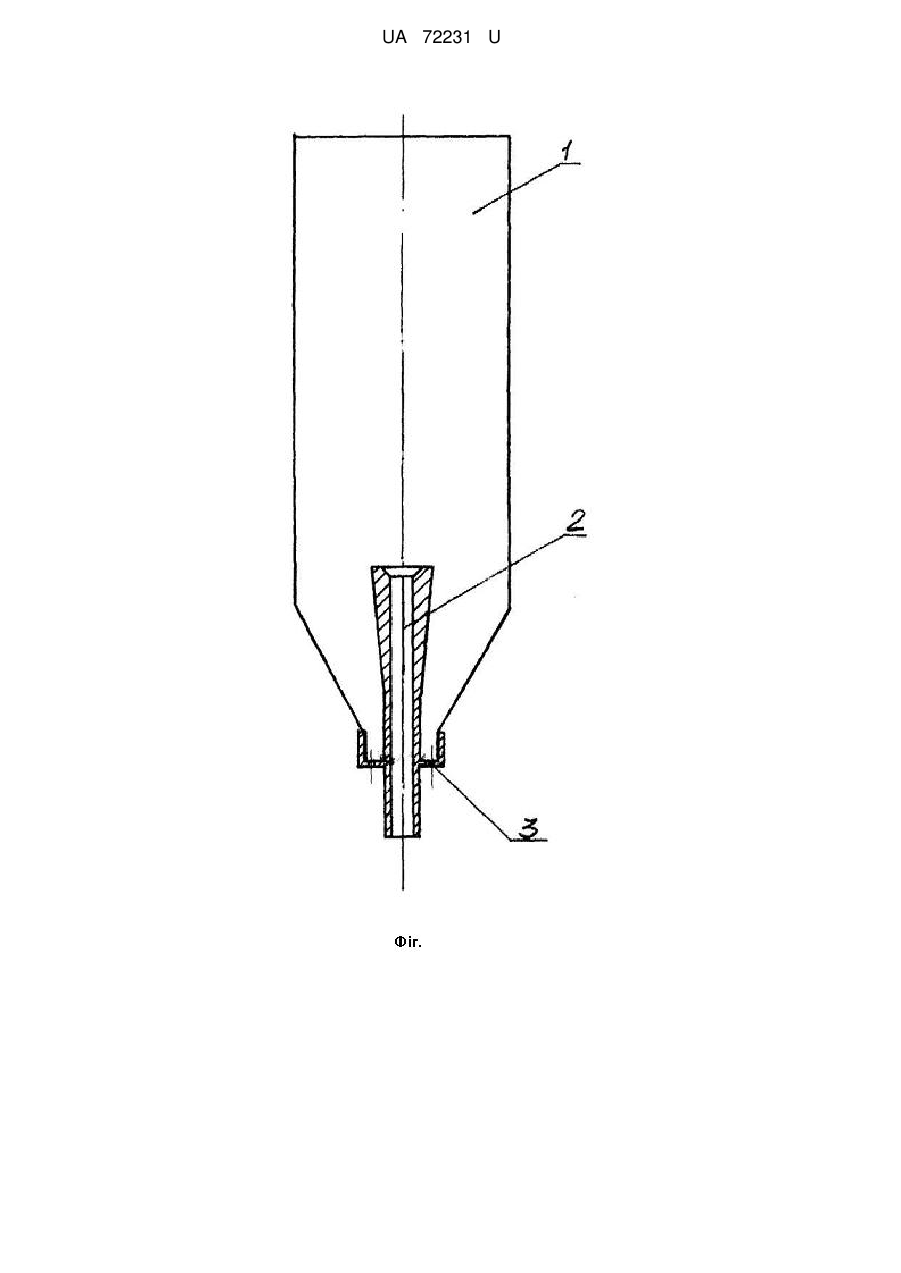

Реферат: UA 72231 U UA 72231 U 5 10 15 20 25 30 35 40 45 50 Пропонована корисна модель належить до сільськогосподарської техніки, а саме до ручного пристрою для посіву дрібного насіння і може бути використана на невеликих площах фермерського господарства в теплицях, присадибних і дачних ділянках. Відомий гідравлічний висіваючий апарат, що містить змішувальну камеру, в якій розміщена лопатева мішалка і сошник, при цьому, змішувальна камера виконана конічної форми, з встановленою усередині трубкою з отвором, а в нижній частині камери виконано подрібнювач потоку насіння, який містить трубку, регулюючі крани і шланг-насіннєпровід, що з'єднаний із сошником, утворюючим в ґрунті ложе у вигляді вузької щілини (патент України № 21412 кл. А 11С7/00, опублікований 30.04.98 р.). До недоліків відомого апарата належить складність конструкції, велика металомісткість та вага, незручність в роботі при посіві на малих площах та неможливість висіву пророщеного насіння. Найбільше близькою конструкцією за технічною суттю до корисної моделі, що заявляється, є гідросівалка, що містить ємність, яка оснащена кришкою та жорстко з'єднаним з кришкою висіваючим наконечником і повітропроводом (патент України № 6793 кл. А 01С7/00, А 01С7/02, опублікований 16.05.2005 p.). Недоліком відомої гідросівалки є недостатньо рівномірне перемішування насіння в рідині, залитій в ємність та, як наслідок, значна нерівномірність висіву його в ґрунт. В основу корисної моделі поставлено задачу удосконалення гідросівалки, в якій ємність закрита кришкою з повітропроводом та жорстко з'єднаним з нею висіваючим наконечником. Поставлена задача вирішується тим, що в гідросівалці, що містить ємність, згідно з корисною моделлю, передбачені наступні конструктивні відмінності: - висіваючий наконечник виготовляється так, щоб кінець його, що знаходиться у ємності, був в зоні активного переміщення бульбашками повітря насіння (вище кришки на 60-80 мм); - частина висіваючого наконечника, що знаходиться у ємності, виготовлена по зовні конусною вершиною конуса до кришки; - кришка ємності має більше одного повітропроводу. Суть корисної моделі пояснюється рисунком загального виду гідросівалки. Гідросівалка складається з ємності 1, яка закривається кришкою з висіваючим наконечником 2, кінець якого, що знаходиться у ємності, має бути в зоні активного перемішування насіння бульбашками повітря (вище кришки на 60-80 мм). Кришка має три отвори 3 для проходження повітря в ємність. Зовнішня поверхня тієї частини наконечника, що знаходиться в ємності, виконана конусною, вершиною до кришки, що унеможливлює попадання бульбашок повітря всередину наконечника і порушення, тим самим, потоку рідини з насінням. Крім того, бульбашки повітря, що надходять в ємність через отвори в кришці, сковзають по цій поверхні і рівномірно розмішують насіння у рідині ємності, особливо, в зоні забору його наконечником (у верхній його частині). Гідросівалка працює наступним чином. В ємність 1 наливають рідину, наприклад воду, заповнюють ємність не більше, ніж на 90 %, додають розраховану кількість насіння, і щільно закривають ємність кришкою з наконечником 2. Утримуючи в руці підготовлену, таким чином, ємність з водою і насінням над борозною в положенні, виступаючою із ємності частиною наконечника вниз і рухаючись паралельно по підготовленій борозні на її дно потрапляє водонасіннєва суміш, при цьому поверхня борозни навколо насіння зволожується, утворюючи щільний контакт насіння з вологим ґрунтом, що сприяє кращому проростанню насіння. Запропонована гідросівалка особливо ефективна при застосуванні на присадибних, дачних ділянках в теплицях при вирощуванні овочевих культур та лікарських рослин, є багатофункціональною, простою та зручною в роботі. Вона може бути використана для поливу безпосередньо культури в рядку малою дозою води або підживлюючим розчином. Гідросівалка пройшла випробування на присадибних ділянках і підтвердила свої позитивні можливості. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 1. Гідросівалка, що містить ємність з кришкою, оснащеною висіваючим наконечником і повітропроводом, яка відрізняється тим, що частина висіваючого наконечника, яка знаходиться у ємності, виконана своїм краєм вище кришки (в зоні активного перемішування насіння бульбашками повітря). 2. Гідросівалка за п. 1, яка відрізняється тим, що частина висіваючого наконечника, що знаходиться в ємності, виконана конусною вершиною конуса до кришки. 1 UA 72231 U 3. Гідросівалка за п. 1, яка відрізняється тим, що кришка має декілька отворів (повітропроводів) для надходження повітря в ємність. Комп’ютерна верстка M. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
