Рідинопідйомний пристрій

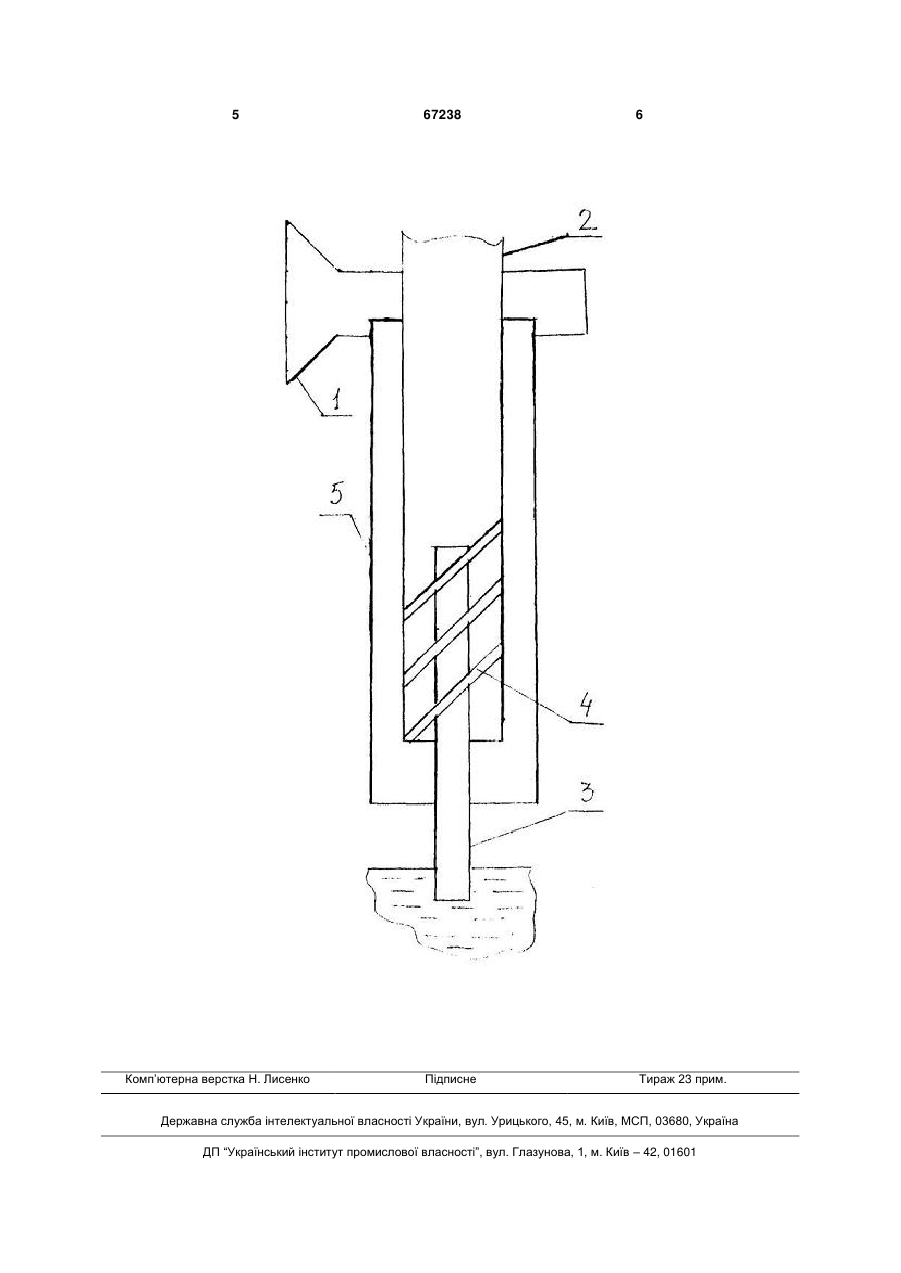

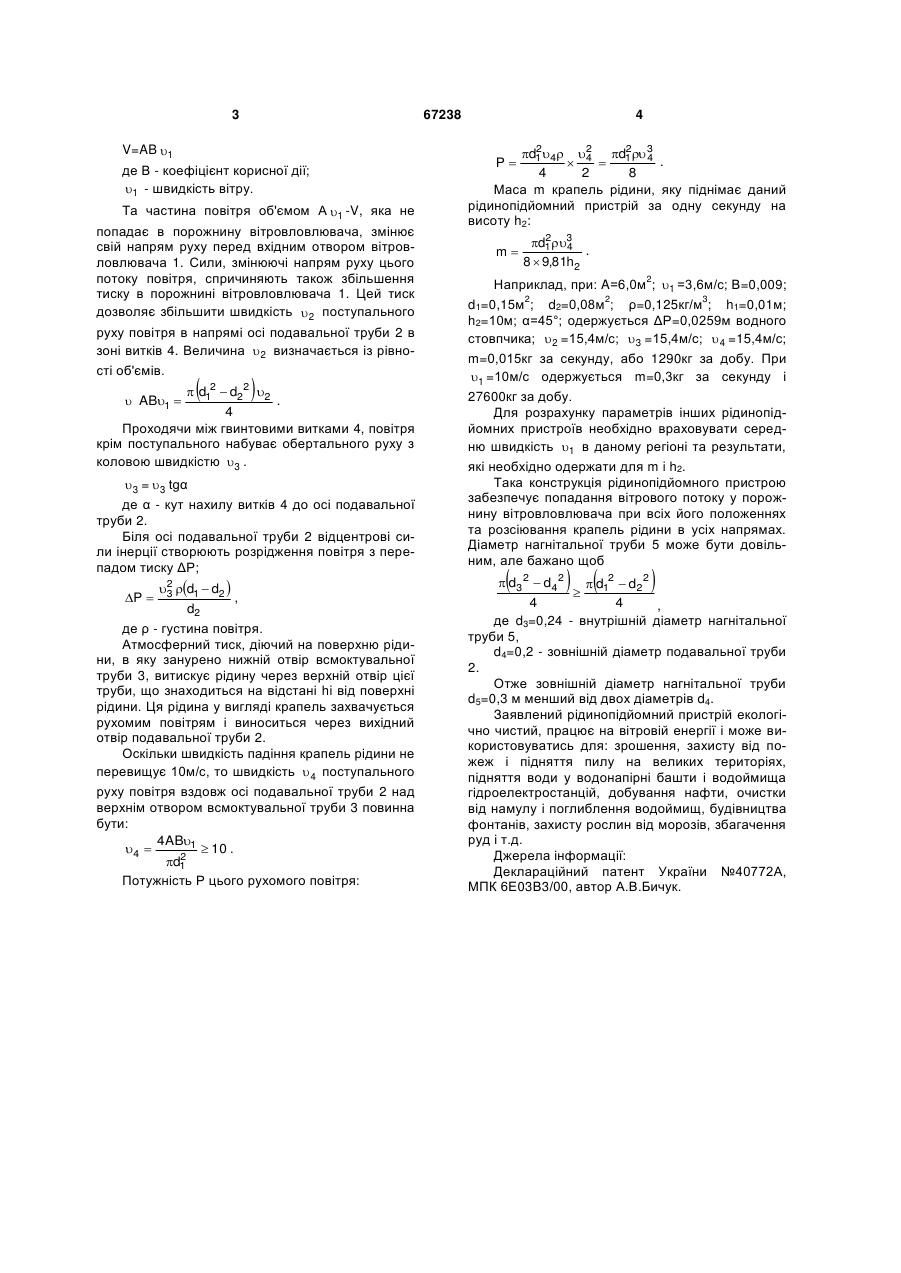

Рідинопідйомний пристрій, що складається із вітровловлювача, шарнірно з'єднаного з подавальною трубою, в яку вставлена всмоктувальна труба із гвинтовими витками на її зовнішній поверхні, який відрізняється тим, що подавальна труба вставлена у нагнітальну трубу, шарнірно сполучену із вітровловлювачем і герметично з'єднану із всмоктувальною трубою. (19) (21) u201108632 (22) 11.07.2011 (24) 10.02.2012 (46) 10.02.2012, Бюл.№ 3, 2012 р. (72) БИЧУК АНАТОЛІЙ ВОЛОДИМИРОВИЧ, БИЧУК БОРИС ВОЛОДИМИРОВИЧ (73) БИЧУК АНАТОЛІЙ ВОЛОДИМИРОВИЧ, БИЧУК БОРИС ВОЛОДИМИРОВИЧ 3 67238 V=AB 1 де В - коефіцієнт корисної дії; 1 - швидкість вітру. Та частина повітря об'ємом А 1 -V, яка не попадає в порожнину вітровловлювача, змінює свій напрям руху перед вхідним отвором вітровловлювача 1. Сили, змінюючі напрям руху цього потоку повітря, спричиняють також збільшення тиску в порожнині вітровловлювача 1. Цей тиск дозволяє збільшити швидкість 2 поступального руху повітря в напрямі осі подавальної труби 2 в зоні витків 4. Величина 2 визначається із рівності об'ємів.    d12  d22 2 . 4 Проходячи між гвинтовими витками 4, повітря крім поступального набуває обертального руху з коловою швидкістю 3 .  AB1  3 = 3 tgα де α - кут нахилу витків 4 до осі подавальної труби 2. Біля осі подавальної труби 2 відцентрові сили інерції створюють розрідження повітря з перепадом тиску ΔР; 2 3 d1  d2  , d2 де ρ - густина повітря. Атмосферний тиск, діючий на поверхню рідини, в яку занурено нижній отвір всмоктувальної труби 3, витискує рідину через верхній отвір цієї труби, що знаходиться на відстані hi від поверхні рідини. Ця рідина у вигляді крапель захвачується рухомим повітрям і виноситься через вихідний отвір подавальної труби 2. Оскільки швидкість падіння крапель рідини не перевищує 10м/с, то швидкість  4 поступального руху повітря вздовж осі подавальної труби 2 над верхнім отвором всмоктувальної труби 3 повинна бути: 4AB1 4   10 . 2 d1 Потужність Р цього рухомого повітря: P  4 2 2 d1 4 2 d1 3 4 .  4  4 2 8 Маса m крапель рідини, яку піднімає даний рідинопідйомний пристрій за одну секунду на висоту h2: P m 2 d1 3 4 . 8  9,81h2 Наприклад, при: A=6,0м ; 1 =3,6м/с; В=0,009; 2 2 3 d1=0,15м ; d2=0,08м ; ρ=0,125кг/м ; h1=0,01м; h2=10м; α=45°; одержується ΔР=0,0259м водного стовпчика; 2 =15,4м/с; 3 =15,4м/с;  4 =15,4м/с; m=0,015кг за секунду, або 1290кг за добу. При 1 =10м/с одержується m=0,3кг за секунду і 27600кг за добу. Для розрахунку параметрів інших рідинопідйомних пристроїв необхідно враховувати середню швидкість 1 в даному регіоні та результати, які необхідно одержати для m i h2. Така конструкція рідинопідйомного пристрою забезпечує попадання вітрового потоку у порожнину вітровловлювача при всіх його положеннях та розсіювання крапель рідини в усіх напрямах. Діаметр нагнітальної труби 5 може бути довільним, але бажано щоб 2      d3 2  d4 2  d12  d22  4 4 , де d3=0,24 - внутрішній діаметр нагнітальної труби 5, d4=0,2 - зовнішній діаметр подавальної труби 2. Отже зовнішній діаметр нагнітальної труби d5=0,3 м менший від двох діаметрів d4. Заявлений рідинопідйомний пристрій екологічно чистий, працює на вітровій енергії і може використовуватись для: зрошення, захисту від пожеж і підняття пилу на великих територіях, підняття води у водонапірні башти і водоймища гідроелектростанцій, добування нафти, очистки від намулу і поглиблення водоймищ, будівництва фонтанів, захисту рослин від морозів, збагачення руд і т.д. Джерела інформації: Деклараційний патент України №40772А, МПК 6Е03В3/00, автор А.В.Бичук. 5 Комп’ютерна верстка Н. Лисенко 67238 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
