Форма з термопластичного матеріалу для виготовлення тротуарної плитки

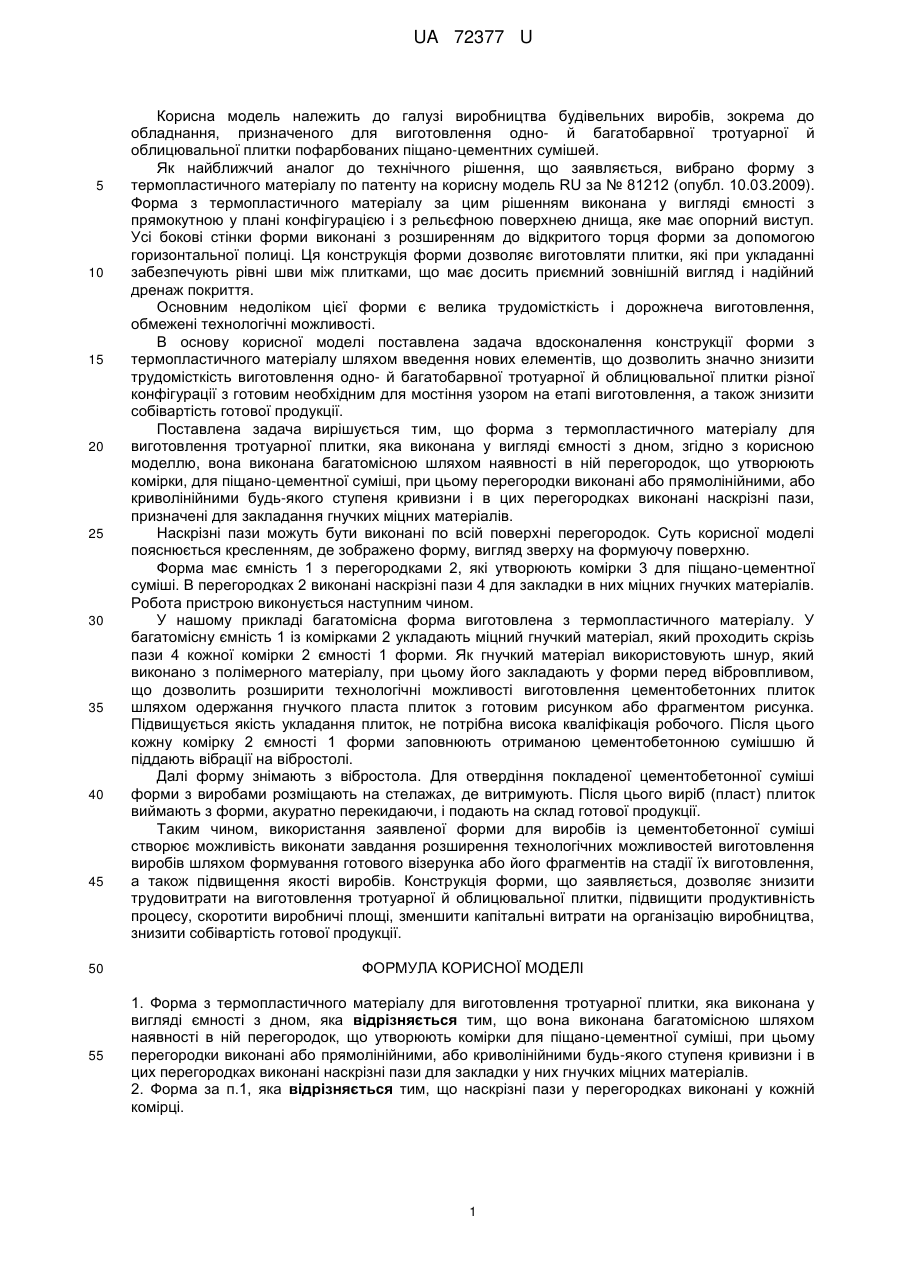

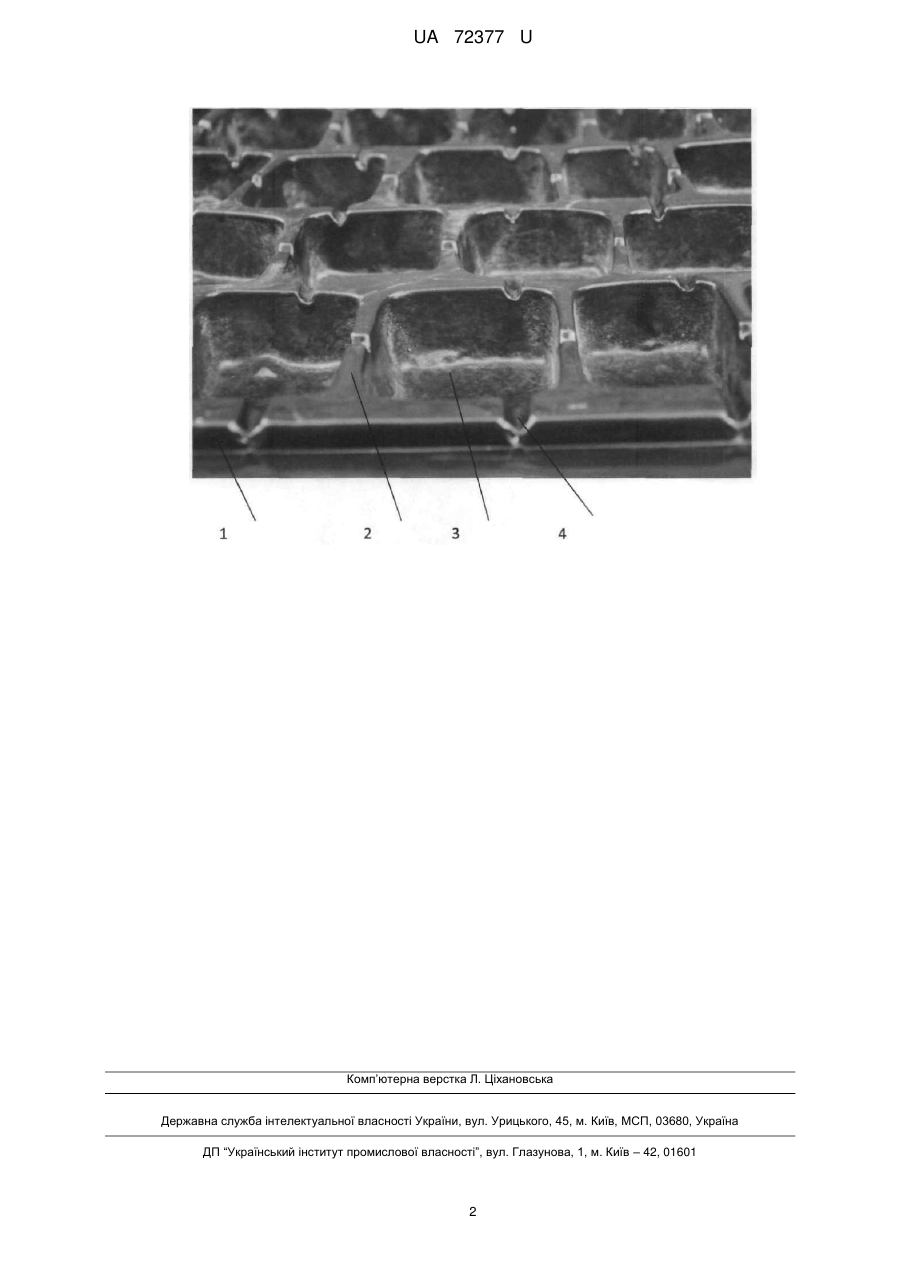

Реферат: Форма з термопластичного матеріалу для виготовлення тротуарної плитки виконана у вигляді багатомісної ємності з перегородками та дном. UA 72377 U (12) UA 72377 U UA 72377 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі виробництва будівельних виробів, зокрема до обладнання, призначеного для виготовлення одно- й багатобарвної тротуарної й облицювальної плитки пофарбованих піщано-цементних сумішей. Як найближчий аналог до технічного рішення, що заявляється, вибрано форму з термопластичного матеріалу по патенту на корисну модель RU за № 81212 (опубл. 10.03.2009). Форма з термопластичного матеріалу за цим рішенням виконана у вигляді ємності з прямокутною у плані конфігурацією і з рельєфною поверхнею днища, яке має опорний виступ. Усі бокові стінки форми виконані з розширенням до відкритого торця форми за допомогою горизонтальної полиці. Ця конструкція форми дозволяє виготовляти плитки, які при укладанні забезпечують рівні шви між плитками, що має досить приємний зовнішній вигляд і надійний дренаж покриття. Основним недоліком цієї форми є велика трудомісткість і дорожнеча виготовлення, обмежені технологічні можливості. В основу корисної моделі поставлена задача вдосконалення конструкції форми з термопластичного матеріалу шляхом введення нових елементів, що дозволить значно знизити трудомісткість виготовлення одно- й багатобарвної тротуарної й облицювальної плитки різної конфігурації з готовим необхідним для мостіння узором на етапі виготовлення, а також знизити собівартість готової продукції. Поставлена задача вирішується тим, що форма з термопластичного матеріалу для виготовлення тротуарної плитки, яка виконана у вигляді ємності з дном, згідно з корисною моделлю, вона виконана багатомісною шляхом наявності в ній перегородок, що утворюють комірки, для піщано-цементної суміші, при цьому перегородки виконані або прямолінійними, або криволінійними будь-якого ступеня кривизни і в цих перегородках виконані наскрізні пази, призначені для закладання гнучких міцних матеріалів. Наскрізні пази можуть бути виконані по всій поверхні перегородок. Суть корисної моделі пояснюється кресленням, де зображено форму, вигляд зверху на формуючу поверхню. Форма має ємність 1 з перегородками 2, які утворюють комірки 3 для піщано-цементної суміші. В перегородках 2 виконані наскрізні пази 4 для закладки в них міцних гнучких матеріалів. Робота пристрою виконується наступним чином. У нашому прикладі багатомісна форма виготовлена з термопластичного матеріалу. У багатомісну ємність 1 із комірками 2 укладають міцний гнучкий матеріал, який проходить скрізь пази 4 кожної комірки 2 ємності 1 форми. Як гнучкий матеріал використовують шнур, який виконано з полімерного матеріалу, при цьому його закладають у форми перед вібровпливом, що дозволить розширити технологічні можливості виготовлення цементобетонних плиток шляхом одержання гнучкого пласта плиток з готовим рисунком або фрагментом рисунка. Підвищується якість укладання плиток, не потрібна висока кваліфікація робочого. Після цього кожну комірку 2 ємності 1 форми заповнюють отриманою цементобетонною сумішшю й піддають вібрації на вібростолі. Далі форму знімають з вібростола. Для отвердіння покладеної цементобетонної суміші форми з виробами розміщають на стелажах, де витримують. Після цього виріб (пласт) плиток виймають з форми, акуратно перекидаючи, і подають на склад готової продукції. Таким чином, використання заявленої форми для виробів із цементобетонної суміші створює можливість виконати завдання розширення технологічних можливостей виготовлення виробів шляхом формування готового візерунка або його фрагментів на стадії їх виготовлення, а також підвищення якості виробів. Конструкція форми, що заявляється, дозволяє знизити трудовитрати на виготовлення тротуарної й облицювальної плитки, підвищити продуктивність процесу, скоротити виробничі площі, зменшити капітальні витрати на організацію виробництва, знизити собівартість готової продукції. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 1. Форма з термопластичного матеріалу для виготовлення тротуарної плитки, яка виконана у вигляді ємності з дном, яка відрізняється тим, що вона виконана багатомісною шляхом наявності в ній перегородок, що утворюють комірки для піщано-цементної суміші, при цьому перегородки виконані або прямолінійними, або криволінійними будь-якого ступеня кривизни і в цих перегородках виконані наскрізні пази для закладки у них гнучких міцних матеріалів. 2. Форма за п.1, яка відрізняється тим, що наскрізні пази у перегородках виконані у кожній комірці. 1 UA 72377 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
