Грейферний механізм для захвату колод

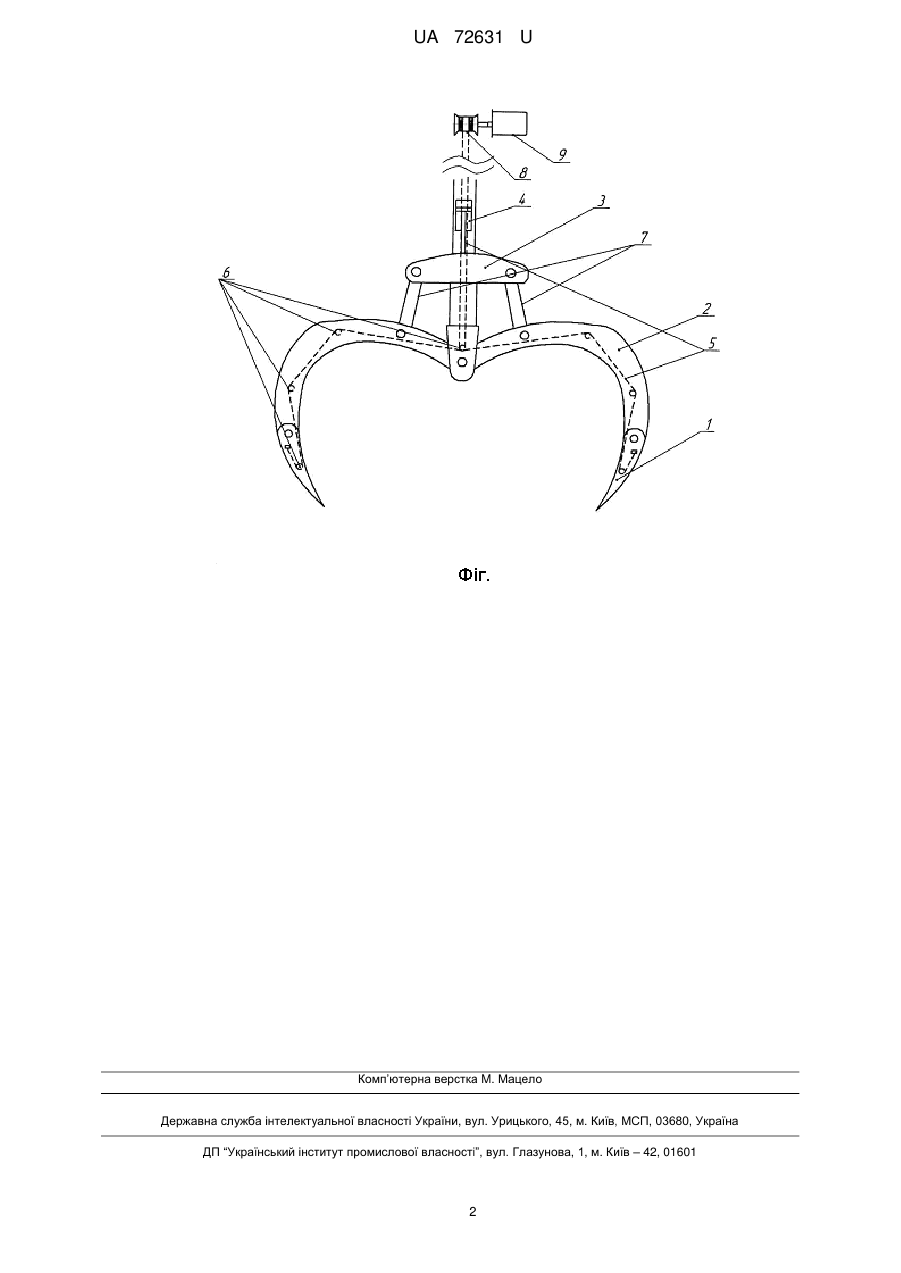

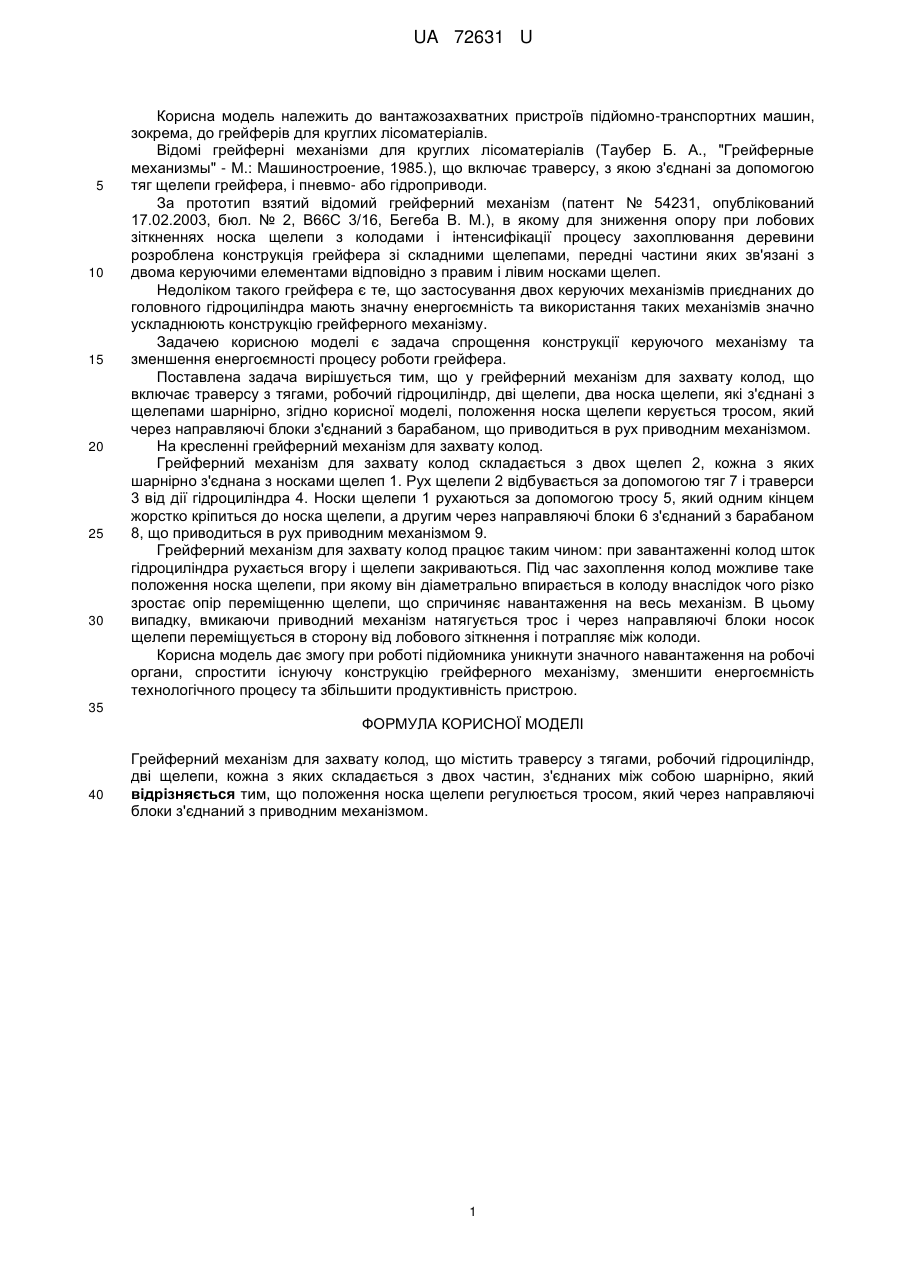

Реферат: UA 72631 U UA 72631 U 5 10 15 20 25 30 Корисна модель належить до вантажозахватних пристроїв підйомно-транспортних машин, зокрема, до грейферів для круглих лісоматеріалів. Відомі грейферні механізми для круглих лісоматеріалів (Таубер Б. А., "Грейферные механизмы" - М.: Машиностроение, 1985.), що включає траверсу, з якою з'єднані за допомогою тяг щелепи грейфера, і пневмо- або гідроприводи. За прототип взятий відомий грейферний механізм (патент № 54231, опублікований 17.02.2003, бюл. № 2, В66С 3/16, Бегеба В. М.), в якому для зниження опору при лобових зіткненнях носка щелепи з колодами і інтенсифікації процесу захоплювання деревини розроблена конструкція грейфера зі складними щелепами, передні частини яких зв'язані з двома керуючими елементами відповідно з правим і лівим носками щелеп. Недоліком такого грейфера є те, що застосування двох керуючих механізмів приєднаних до головного гідроциліндра мають значну енергоємність та використання таких механізмів значно ускладнюють конструкцію грейферного механізму. Задачею корисною моделі є задача спрощення конструкції керуючого механізму та зменшення енергоємності процесу роботи грейфера. Поставлена задача вирішується тим, що у грейферний механізм для захвату колод, що включає траверсу з тягами, робочий гідроциліндр, дві щелепи, два носка щелепи, які з'єднані з щелепами шарнірно, згідно корисної моделі, положення носка щелепи керується тросом, який через направляючі блоки з'єднаний з барабаном, що приводиться в рух приводним механізмом. На кресленні грейферний механізм для захвату колод. Грейферний механізм для захвату колод складається з двох щелеп 2, кожна з яких шарнірно з'єднана з носками щелеп 1. Рух щелепи 2 відбувається за допомогою тяг 7 і траверси 3 від дії гідроциліндра 4. Носки щелепи 1 рухаються за допомогою тросу 5, який одним кінцем жорстко кріпиться до носка щелепи, а другим через направляючі блоки 6 з'єднаний з барабаном 8, що приводиться в рух приводним механізмом 9. Грейферний механізм для захвату колод працює таким чином: при завантаженні колод шток гідроциліндра рухається вгору і щелепи закриваються. Під час захоплення колод можливе таке положення носка щелепи, при якому він діаметрально впирається в колоду внаслідок чого різко зростає опір переміщенню щелепи, що спричиняє навантаження на весь механізм. В цьому випадку, вмикаючи приводний механізм натягується трос і через направляючі блоки носок щелепи переміщується в сторону від лобового зіткнення і потрапляє між колоди. Корисна модель дає змогу при роботі підйомника уникнути значного навантаження на робочі органи, спростити існуючу конструкцію грейферного механізму, зменшити енергоємність технологічного процесу та збільшити продуктивність пристрою. 35 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Грейферний механізм для захвату колод, що містить траверсу з тягами, робочий гідроциліндр, дві щелепи, кожна з яких складається з двох частин, з'єднаних між собою шарнірно, який відрізняється тим, що положення носка щелепи регулюється тросом, який через направляючі блоки з'єднаний з приводним механізмом. 1 UA 72631 U Комп’ютерна верстка M. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
