Обладнання для перегонки бінарної суміші

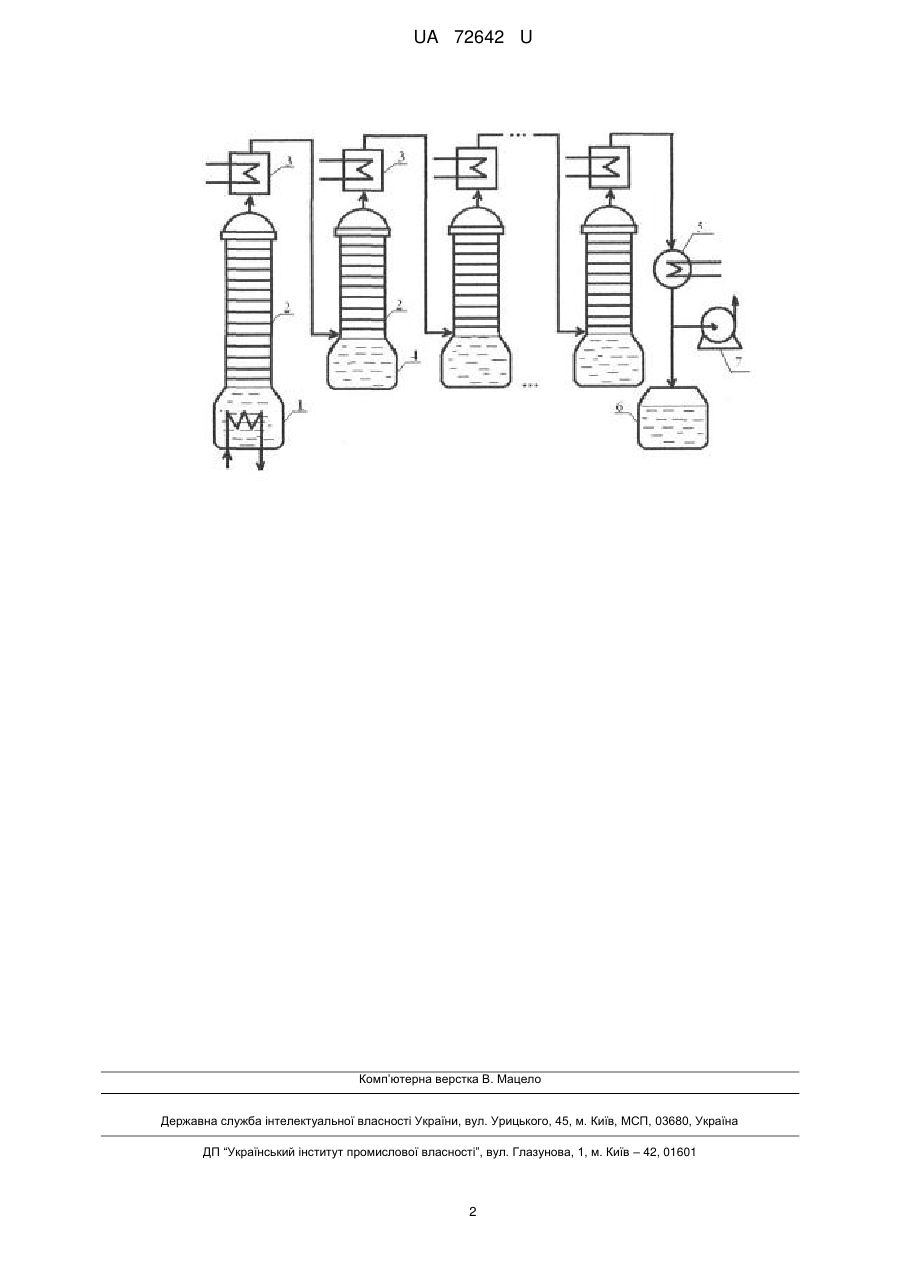

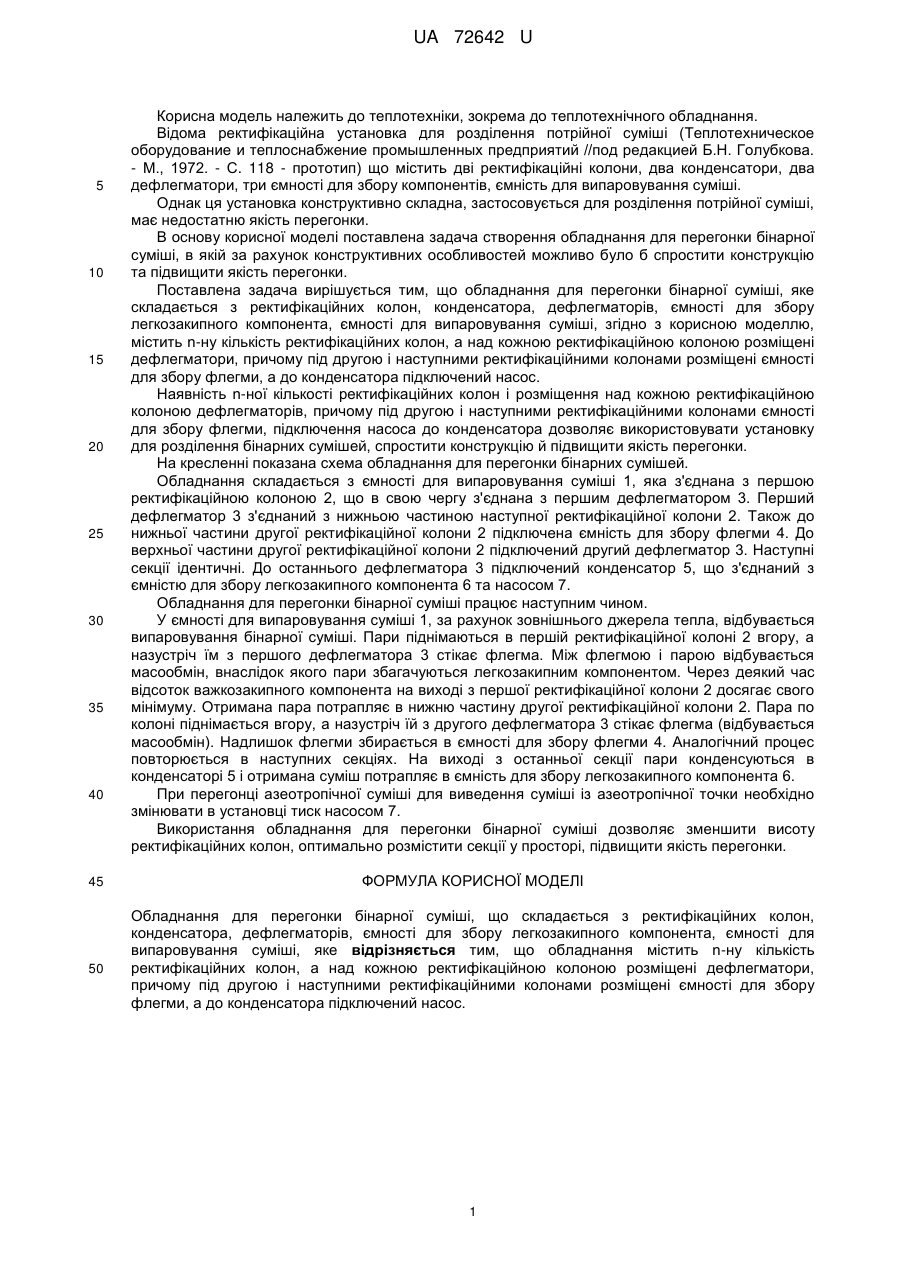

Реферат: UA 72642 U UA 72642 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до теплотехніки, зокрема до теплотехнічного обладнання. Відома ректифікаційна установка для розділення потрійної суміші (Теплотехническое оборудование и теплоснабжение промышленных предприятий //под редакцией Б.Н. Голубкова. - М., 1972. - С. 118 - прототип) що містить дві ректифікаційні колони, два конденсатори, два дефлегматори, три ємності для збору компонентів, ємність для випаровування суміші. Однак ця установка конструктивно складна, застосовується для розділення потрійної суміші, має недостатню якість перегонки. В основу корисної моделі поставлена задача створення обладнання для перегонки бінарної суміші, в якій за рахунок конструктивних особливостей можливо було б спростити конструкцію та підвищити якість перегонки. Поставлена задача вирішується тим, що обладнання для перегонки бінарної суміші, яке складається з ректифікаційних колон, конденсатора, дефлегматорів, ємності для збору легкозакипного компонента, ємності для випаровування суміші, згідно з корисною моделлю, містить n-ну кількість ректифікаційних колон, а над кожною ректифікаційною колоною розміщені дефлегматори, причому під другою і наступними ректифікаційними колонами розміщені ємності для збору флегми, а до конденсатора підключений насос. Наявність n-ної кількості ректифікаційних колон і розміщення над кожною ректифікаційною колоною дефлегматорів, причому під другою і наступними ректифікаційними колонами ємності для збору флегми, підключення насоса до конденсатора дозволяє використовувати установку для розділення бінарних сумішей, спростити конструкцію й підвищити якість перегонки. На кресленні показана схема обладнання для перегонки бінарних сумішей. Обладнання складається з ємності для випаровування суміші 1, яка з'єднана з першою ректифікаційною колоною 2, що в свою чергу з'єднана з першим дефлегматором 3. Перший дефлегматор 3 з'єднаний з нижньою частиною наступної ректифікаційної колони 2. Також до нижньої частини другої ректифікаційної колони 2 підключена ємність для збору флегми 4. До верхньої частини другої ректифікаційної колони 2 підключений другий дефлегматор 3. Наступні секції ідентичні. До останнього дефлегматора 3 підключений конденсатор 5, що з'єднаний з ємністю для збору легкозакипного компонента 6 та насосом 7. Обладнання для перегонки бінарної суміші працює наступним чином. У ємності для випаровування суміші 1, за рахунок зовнішнього джерела тепла, відбувається випаровування бінарної суміші. Пари піднімаються в першій ректифікаційної колоні 2 вгору, а назустріч їм з першого дефлегматора 3 стікає флегма. Між флегмою і парою відбувається масообмін, внаслідок якого пари збагачуються легкозакипним компонентом. Через деякий час відсоток важкозакипного компонента на виході з першої ректифікаційної колони 2 досягає свого мінімуму. Отримана пара потрапляє в нижню частину другої ректифікаційної колони 2. Пара по колоні піднімається вгору, а назустріч їй з другого дефлегматора 3 стікає флегма (відбувається масообмін). Надлишок флегми збирається в ємності для збору флегми 4. Аналогічний процес повторюється в наступних секціях. На виході з останньої секції пари конденсуються в конденсаторі 5 і отримана суміш потрапляє в ємність для збору легкозакипного компонента 6. При перегонці азеотропічної суміші для виведення суміші із азеотропічної точки необхідно змінювати в установці тиск насосом 7. Використання обладнання для перегонки бінарної суміші дозволяє зменшити висоту ректифікаційних колон, оптимально розмістити секції у просторі, підвищити якість перегонки. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Обладнання для перегонки бінарної суміші, що складається з ректифікаційних колон, конденсатора, дефлегматорів, ємності для збору легкозакипного компонента, ємності для випаровування суміші, яке відрізняється тим, що обладнання містить n-ну кількість ректифікаційних колон, а над кожною ректифікаційною колоною розміщені дефлегматори, причому під другою і наступними ректифікаційними колонами розміщені ємності для збору флегми, а до конденсатора підключений насос. 1 UA 72642 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
