Голка в’язальної машини

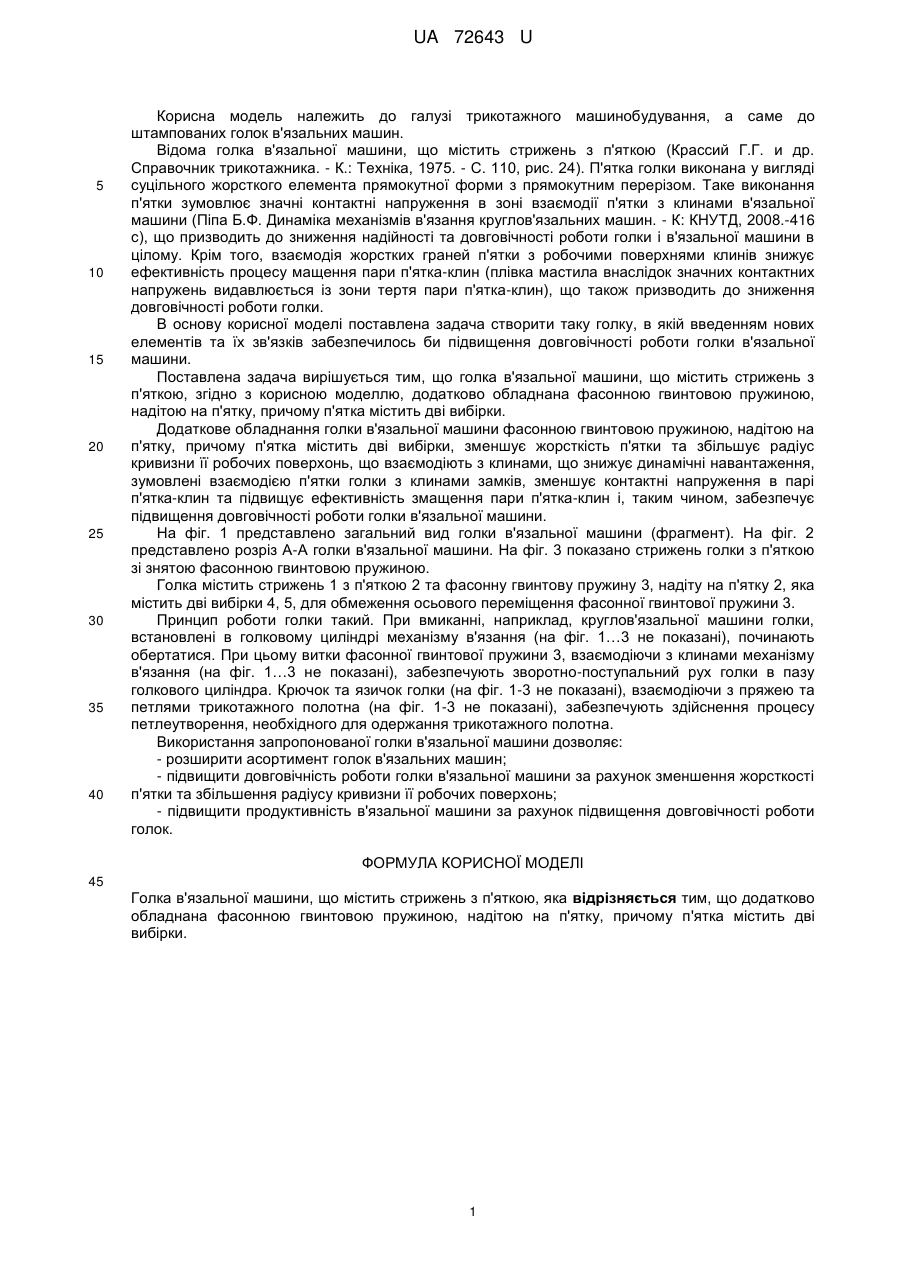

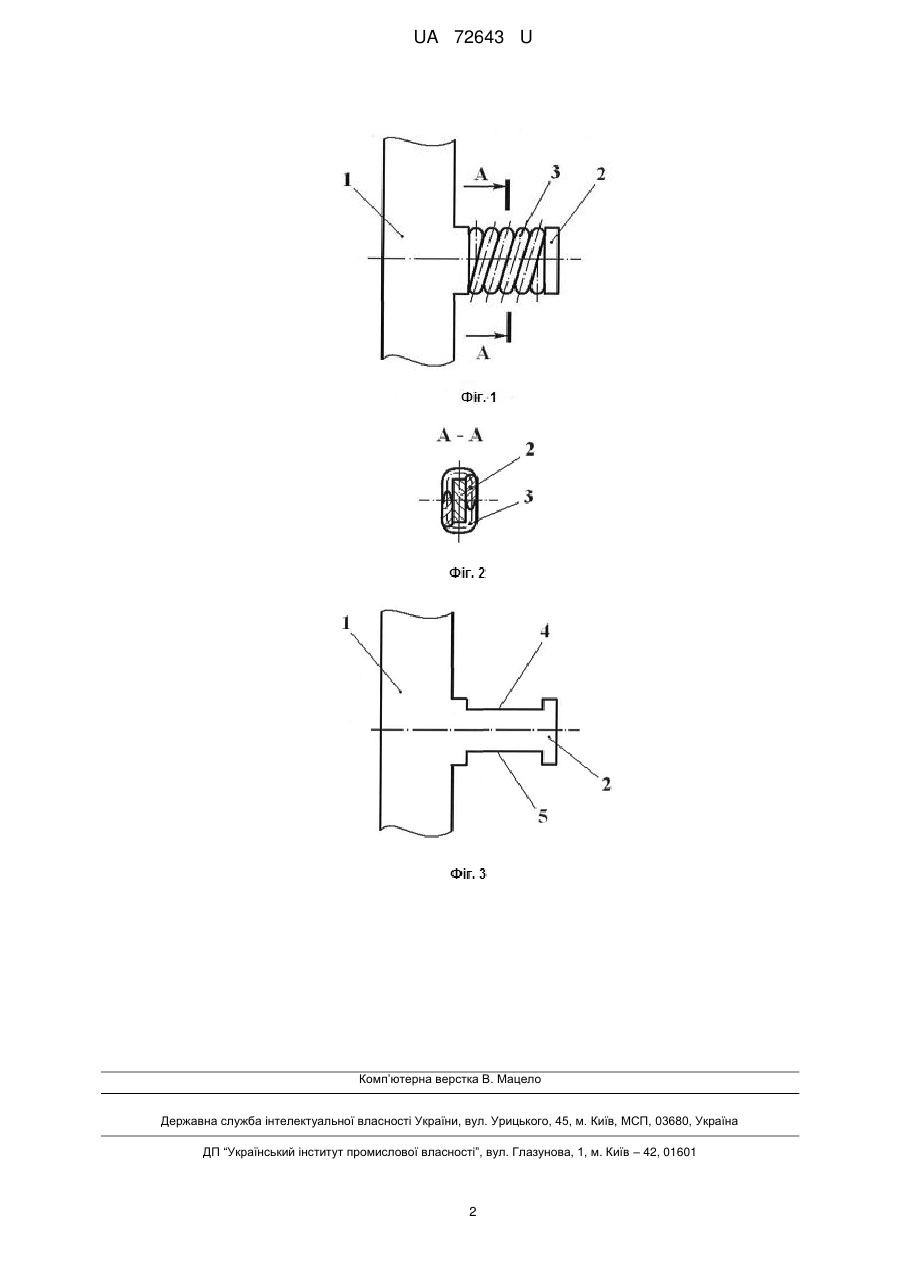

Реферат: UA 72643 U UA 72643 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі трикотажного машинобудування, а саме до штампованих голок в'язальних машин. Відома голка в'язальної машини, що містить стрижень з п'яткою (Крассий Г.Г. и др. Справочник трикотажника. - К.: Техніка, 1975. - С. 110, рис. 24). П'ятка голки виконана у вигляді суцільного жорсткого елемента прямокутної форми з прямокутним перерізом. Таке виконання п'ятки зумовлює значні контактні напруження в зоні взаємодії п'ятки з клинами в'язальної машини (Піпа Б.Ф. Динаміка механізмів в'язання круглов'язальних машин. - К: КНУТД, 2008.-416 с), що призводить до зниження надійності та довговічності роботи голки і в'язальної машини в цілому. Крім того, взаємодія жорстких граней п'ятки з робочими поверхнями клинів знижує ефективність процесу мащення пари п'ятка-клин (плівка мастила внаслідок значних контактних напружень видавлюється із зони тертя пари п'ятка-клин), що також призводить до зниження довговічності роботи голки. В основу корисної моделі поставлена задача створити таку голку, в якій введенням нових елементів та їх зв'язків забезпечилось би підвищення довговічності роботи голки в'язальної машини. Поставлена задача вирішується тим, що голка в'язальної машини, що містить стрижень з п'яткою, згідно з корисною моделлю, додатково обладнана фасонною гвинтовою пружиною, надітою на п'ятку, причому п'ятка містить дві вибірки. Додаткове обладнання голки в'язальної машини фасонною гвинтовою пружиною, надітою на п'ятку, причому п'ятка містить дві вибірки, зменшує жорсткість п'ятки та збільшує радіус кривизни її робочих поверхонь, що взаємодіють з клинами, що знижує динамічні навантаження, зумовлені взаємодією п'ятки голки з клинами замків, зменшує контактні напруження в парі п'ятка-клин та підвищує ефективність змащення пари п'ятка-клин і, таким чином, забезпечує підвищення довговічності роботи голки в'язальної машини. На фіг. 1 представлено загальний вид голки в'язальної машини (фрагмент). На фіг. 2 представлено розріз А-А голки в'язальної машини. На фіг. 3 показано стрижень голки з п'яткою зі знятою фасонною гвинтовою пружиною. Голка містить стрижень 1 з п'яткою 2 та фасонну гвинтову пружину 3, надіту на п'ятку 2, яка містить дві вибірки 4, 5, для обмеження осьового переміщення фасонної гвинтової пружини 3. Принцип роботи голки такий. При вмиканні, наприклад, круглов'язальної машини голки, встановлені в голковому циліндрі механізму в'язання (на фіг. 1…3 не показані), починають обертатися. При цьому витки фасонної гвинтової пружини 3, взаємодіючи з клинами механізму в'язання (на фіг. 1…3 не показані), забезпечують зворотно-поступальний рух голки в пазу голкового циліндра. Крючок та язичок голки (на фіг. 1-3 не показані), взаємодіючи з пряжею та петлями трикотажного полотна (на фіг. 1-3 не показані), забезпечують здійснення процесу петлеутворення, необхідного для одержання трикотажного полотна. Використання запропонованої голки в'язальної машини дозволяє: - розширити асортимент голок в'язальних машин; - підвищити довговічність роботи голки в'язальної машини за рахунок зменшення жорсткості п'ятки та збільшення радіусу кривизни її робочих поверхонь; - підвищити продуктивність в'язальної машини за рахунок підвищення довговічності роботи голок. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Голка в'язальної машини, що містить стрижень з п'яткою, яка відрізняється тим, що додатково обладнана фасонною гвинтовою пружиною, надітою на п'ятку, причому п'ятка містить дві вибірки. 1 UA 72643 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
