Дробарка

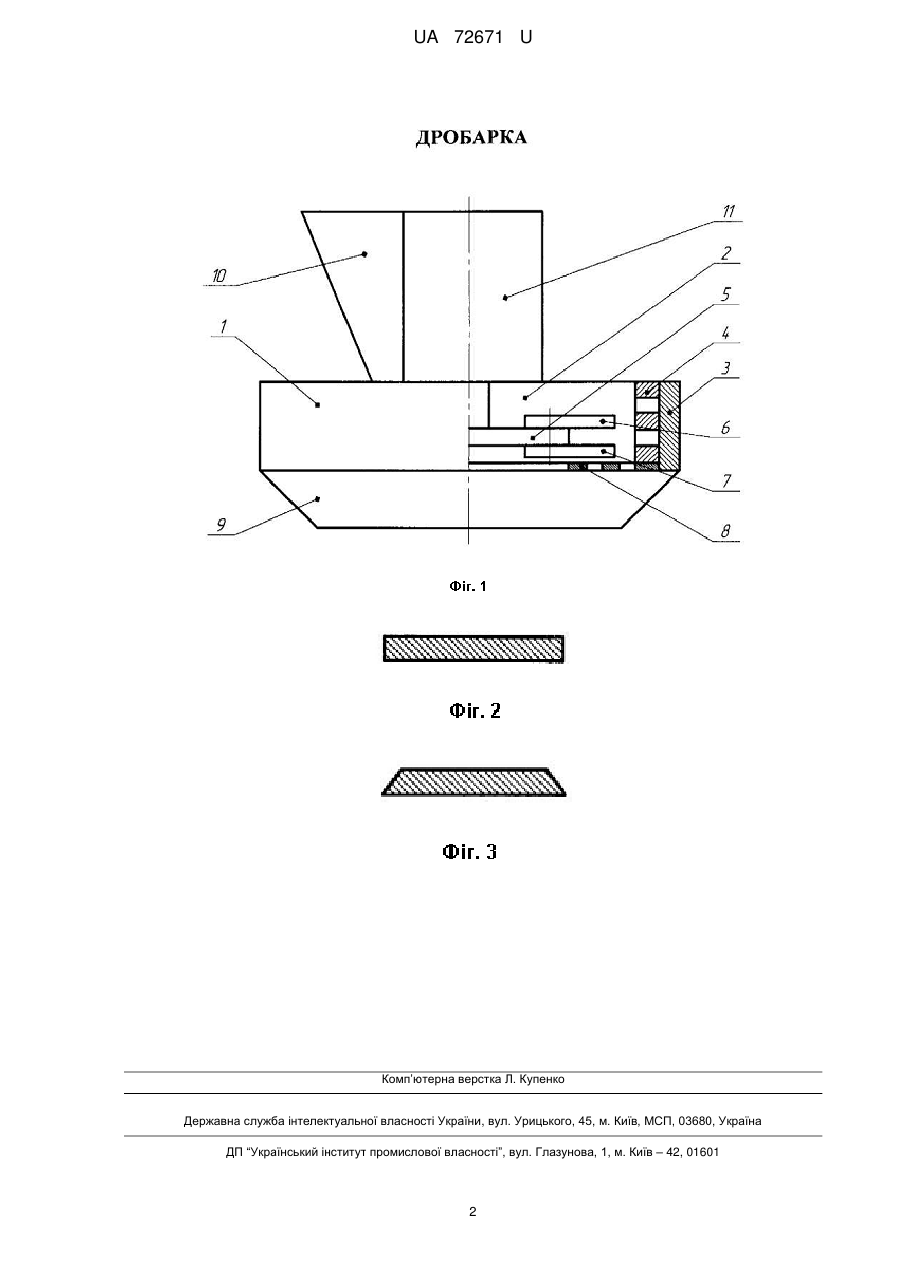

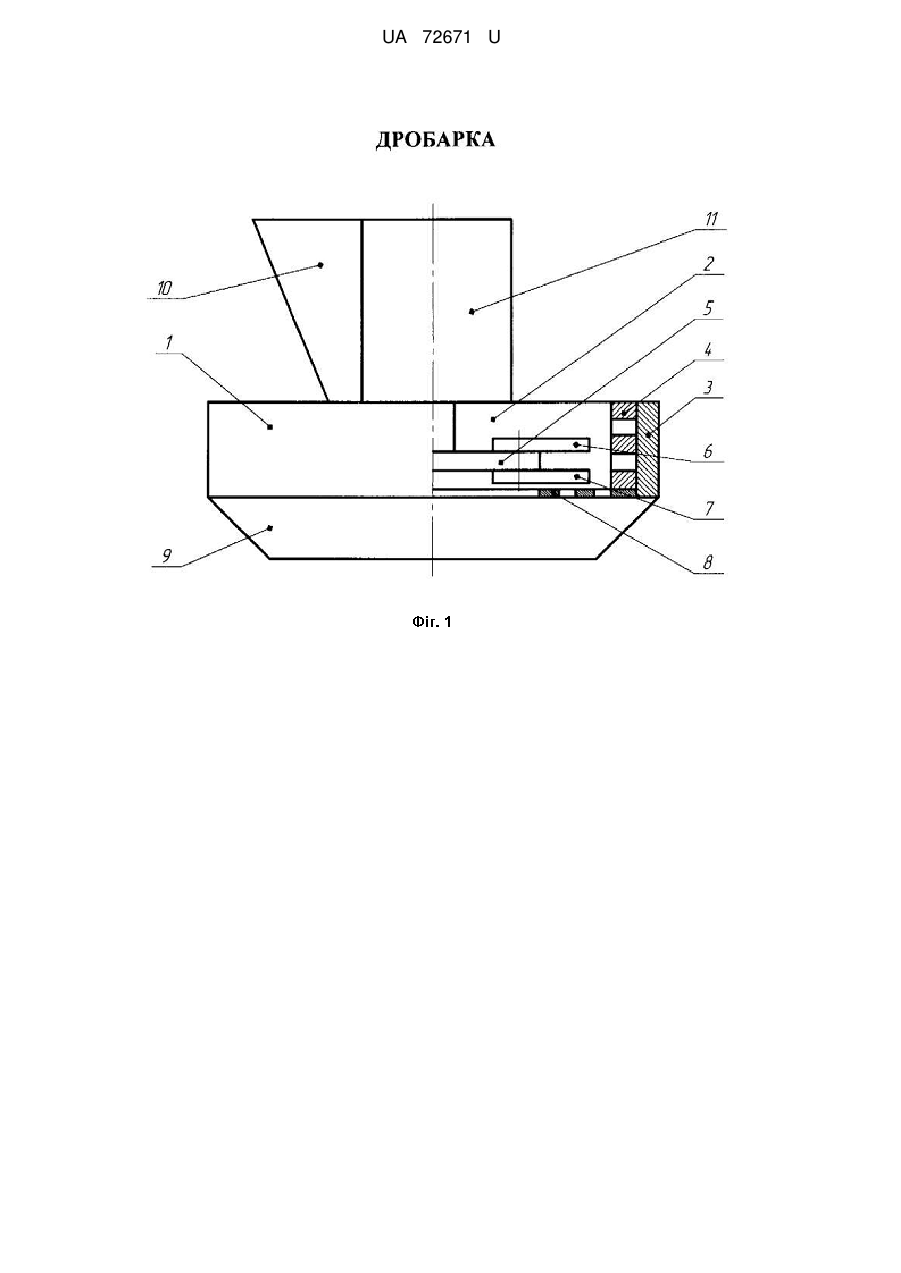

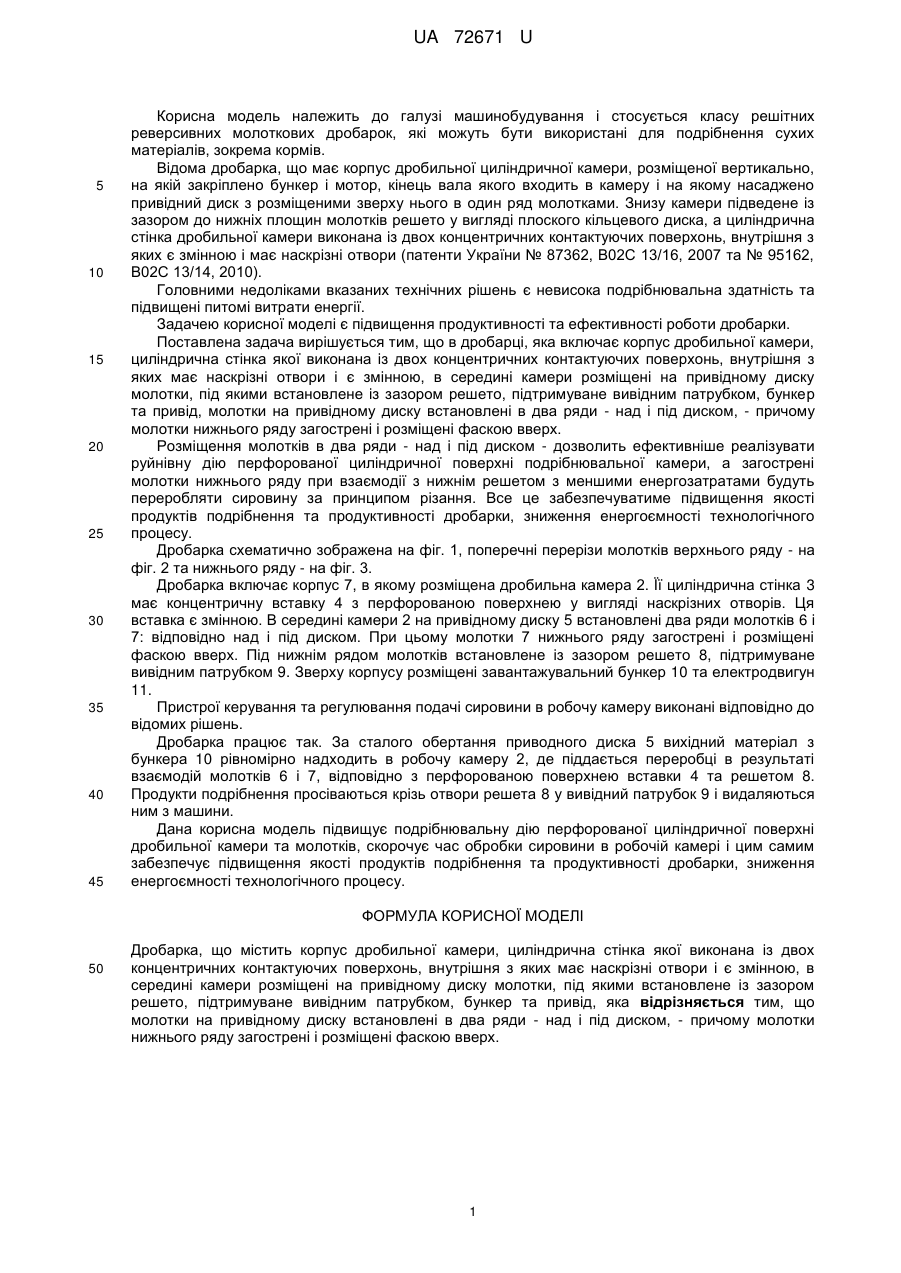

Реферат: Дробарка містить корпус дробильної камери, циліндрична стінка якої виконана із двох концентричних контактуючих поверхонь, внутрішня з яких має наскрізні отвори і є змінною, в середині камери розміщені на привідному диску молотки, під якими встановлене із зазором решето, підтримуване вивідним патрубком, бункер та привід. Молотки на привідному диску встановлені в два ряди - над і під диском, - причому молотки нижнього ряду загострені і розміщені фаскою вверх. UA 72671 U (54) ДРОБАРКА UA 72671 U UA 72671 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі машинобудування і стосується класу решітних реверсивних молоткових дробарок, які можуть бути використані для подрібнення сухих матеріалів, зокрема кормів. Відома дробарка, що має корпус дробильної циліндричної камери, розміщеної вертикально, на якій закріплено бункер і мотор, кінець вала якого входить в камеру і на якому насаджено привідний диск з розміщеними зверху нього в один ряд молотками. Знизу камери підведене із зазором до нижніх площин молотків решето у вигляді плоского кільцевого диска, а циліндрична стінка дробильної камери виконана із двох концентричних контактуючих поверхонь, внутрішня з яких є змінною і має наскрізні отвори (патенти України № 87362, В02С 13/16, 2007 та № 95162, В02С 13/14, 2010). Головними недоліками вказаних технічних рішень є невисока подрібнювальна здатність та підвищені питомі витрати енергії. Задачею корисної моделі є підвищення продуктивності та ефективності роботи дробарки. Поставлена задача вирішується тим, що в дробарці, яка включає корпус дробильної камери, циліндрична стінка якої виконана із двох концентричних контактуючих поверхонь, внутрішня з яких має наскрізні отвори і є змінною, в середині камери розміщені на привідному диску молотки, під якими встановлене із зазором решето, підтримуване вивідним патрубком, бункер та привід, молотки на привідному диску встановлені в два ряди - над і під диском, - причому молотки нижнього ряду загострені і розміщені фаскою вверх. Розміщення молотків в два ряди - над і під диском - дозволить ефективніше реалізувати руйнівну дію перфорованої циліндричної поверхні подрібнювальної камери, а загострені молотки нижнього ряду при взаємодії з нижнім решетом з меншими енергозатратами будуть переробляти сировину за принципом різання. Все це забезпечуватиме підвищення якості продуктів подрібнення та продуктивності дробарки, зниження енергоємності технологічного процесу. Дробарка схематично зображена на фіг. 1, поперечні перерізи молотків верхнього ряду - на фіг. 2 та нижнього ряду - на фіг. 3. Дробарка включає корпус 7, в якому розміщена дробильна камера 2. Її циліндрична стінка 3 має концентричну вставку 4 з перфорованою поверхнею у вигляді наскрізних отворів. Ця вставка є змінною. В середині камери 2 на привідному диску 5 встановлені два ряди молотків 6 і 7: відповідно над і під диском. При цьому молотки 7 нижнього ряду загострені і розміщені фаскою вверх. Під нижнім рядом молотків встановлене із зазором решето 8, підтримуване вивідним патрубком 9. Зверху корпусу розміщені завантажувальний бункер 10 та електродвигун 11. Пристрої керування та регулювання подачі сировини в робочу камеру виконані відповідно до відомих рішень. Дробарка працює так. За сталого обертання приводного диска 5 вихідний матеріал з бункера 10 рівномірно надходить в робочу камеру 2, де піддається переробці в результаті взаємодій молотків 6 і 7, відповідно з перфорованою поверхнею вставки 4 та решетом 8. Продукти подрібнення просіваються крізь отвори решета 8 у вивідний патрубок 9 і видаляються ним з машини. Дана корисна модель підвищує подрібнювальну дію перфорованої циліндричної поверхні дробильної камери та молотків, скорочує час обробки сировини в робочій камері і цим самим забезпечує підвищення якості продуктів подрібнення та продуктивності дробарки, зниження енергоємності технологічного процесу. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Дробарка, що містить корпус дробильної камери, циліндрична стінка якої виконана із двох концентричних контактуючих поверхонь, внутрішня з яких має наскрізні отвори і є змінною, в середині камери розміщені на привідному диску молотки, під якими встановлене із зазором решето, підтримуване вивідним патрубком, бункер та привід, яка відрізняється тим, що молотки на привідному диску встановлені в два ряди - над і під диском, - причому молотки нижнього ряду загострені і розміщені фаскою вверх. 1 UA 72671 U Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
