Двоступеневий подрібнювач качанів

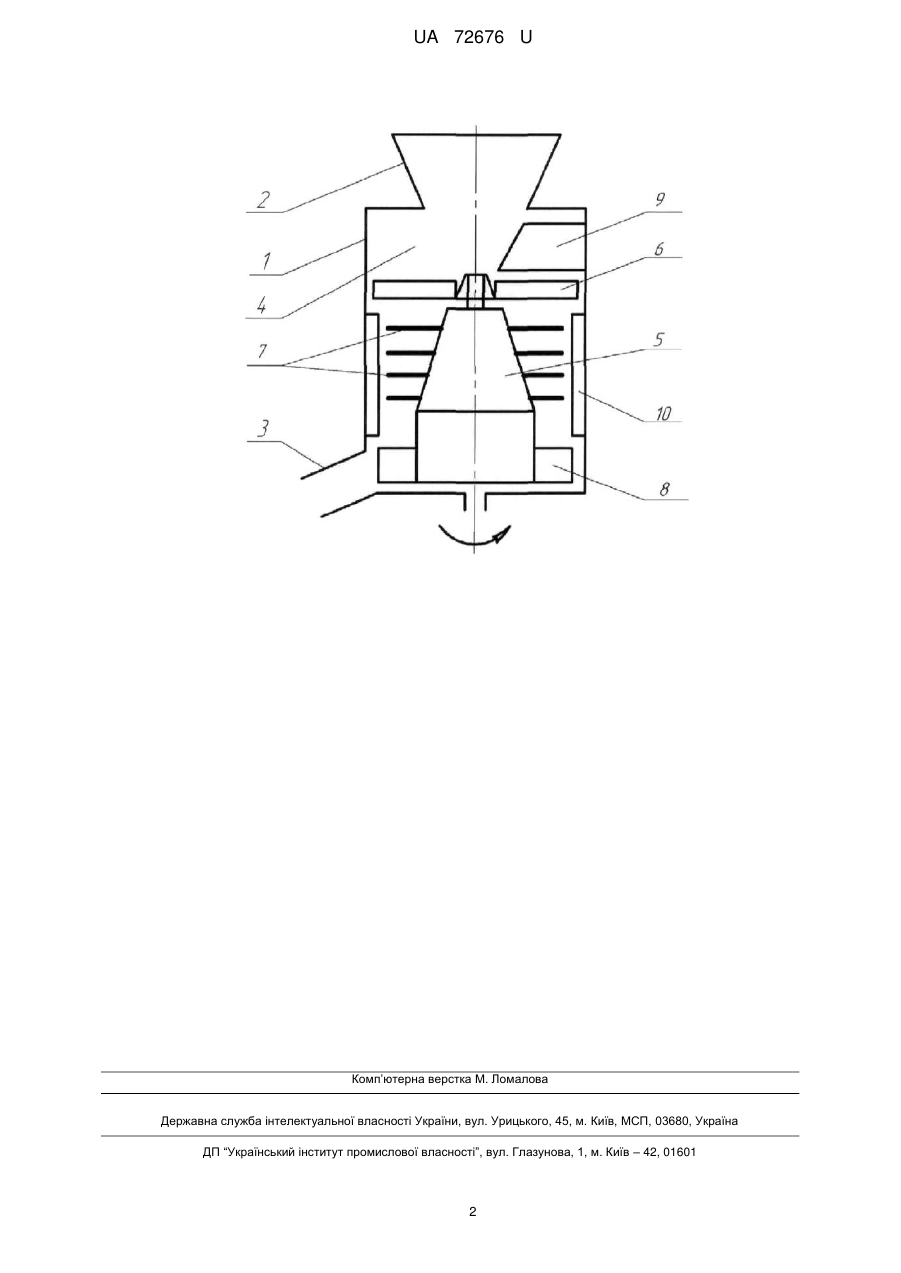

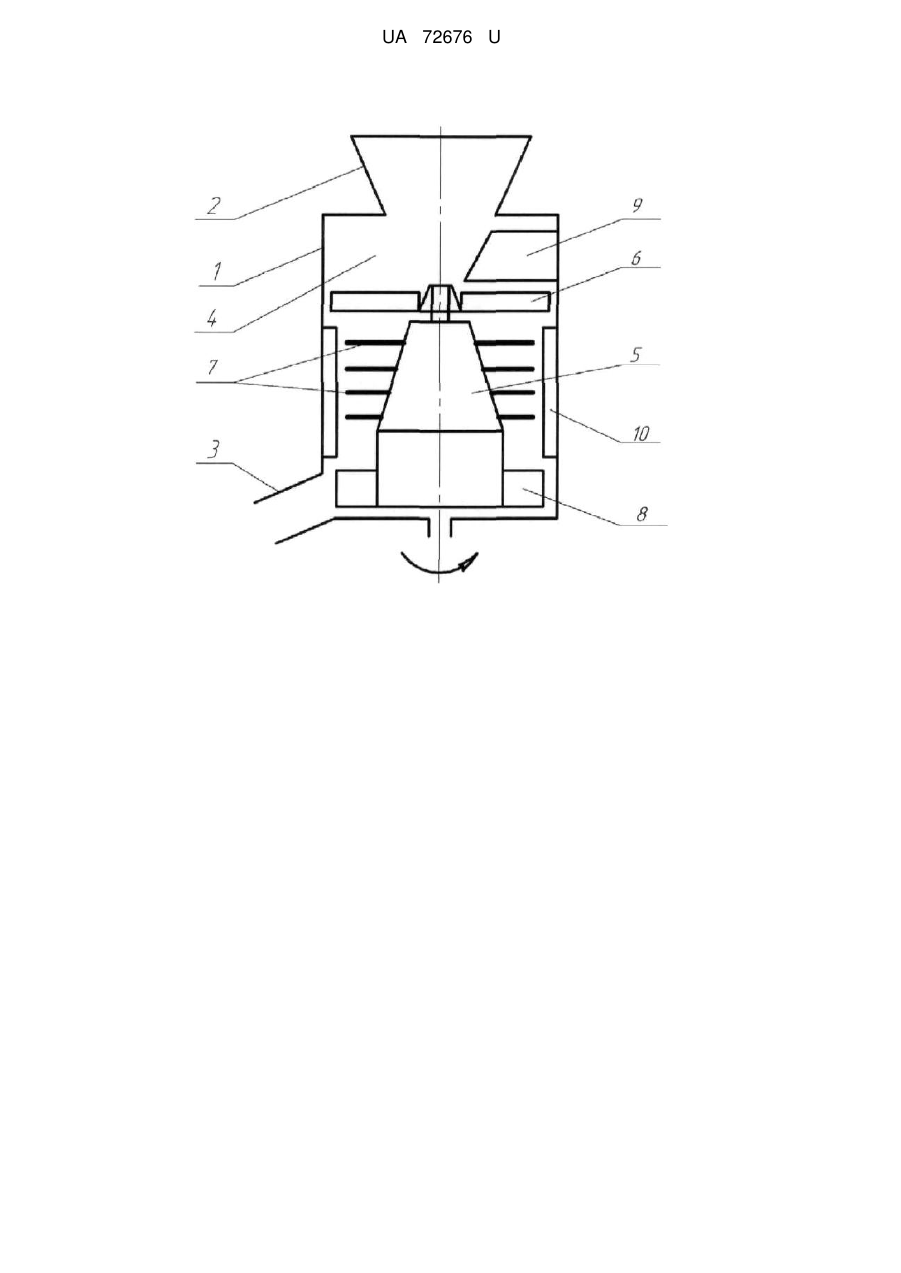

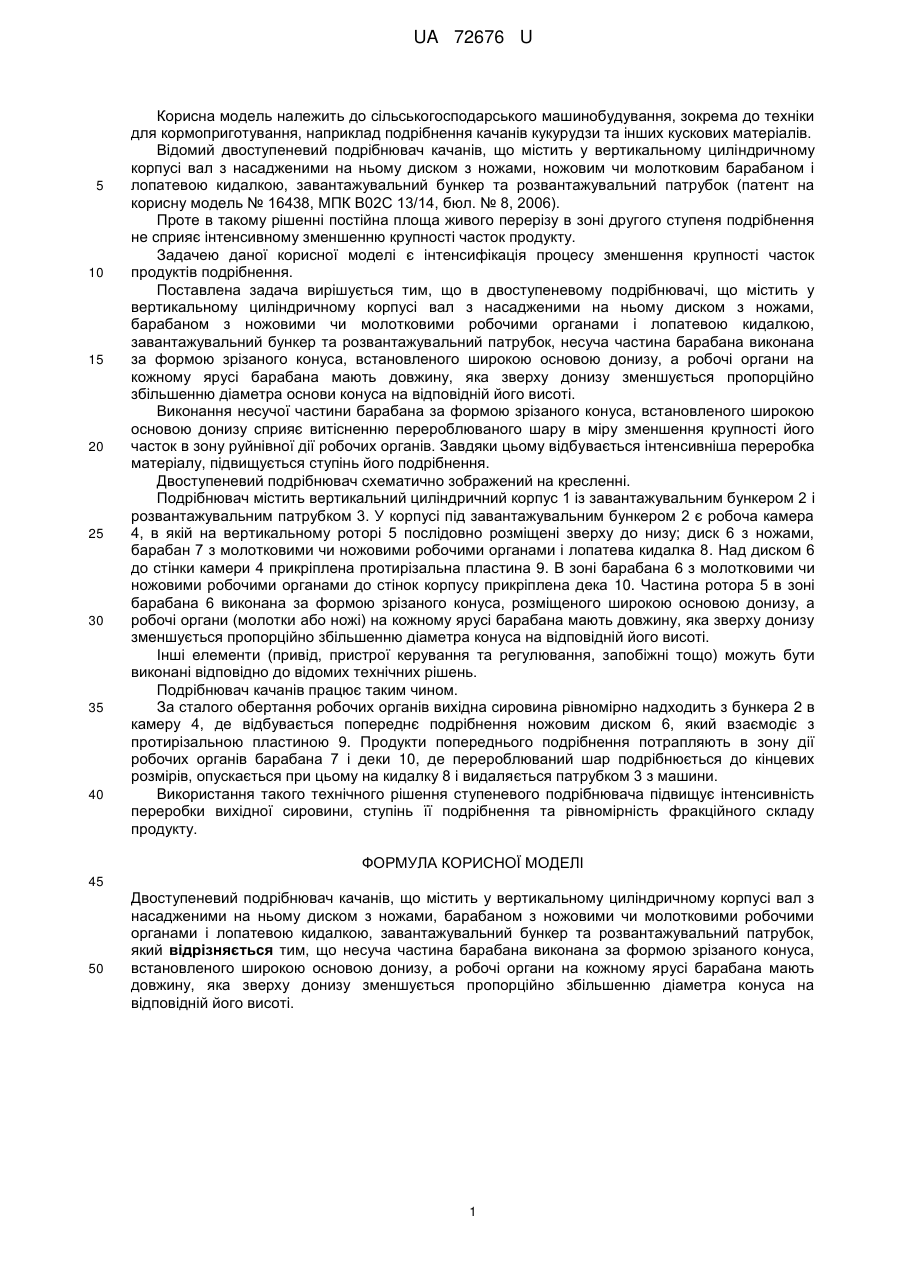

Реферат: Двоступеневий подрібнювач качанів містить у вертикальному циліндричному корпусі вал з насадженими на ньому диском з ножами, барабаном з ножовими чи молотковими робочими органами і лопатевою кидалкою, завантажувальний бункер та розвантажувальний патрубок. Несуча частина барабана виконана за формою зрізаного конуса, встановленого широкою основою донизу, а робочі органи на кожному ярусі барабана мають довжину, яка зверху донизу зменшується пропорційно збільшенню діаметра конуса на відповідній його висоті. UA 72676 U (54) ДВОСТУПЕНЕВИЙ ПОДРІБНЮВАЧ КАЧАНІВ UA 72676 U UA 72676 U 5 10 15 20 25 30 35 40 Корисна модель належить до сільськогосподарського машинобудування, зокрема до техніки для кормоприготування, наприклад подрібнення качанів кукурудзи та інших кускових матеріалів. Відомий двоступеневий подрібнювач качанів, що містить у вертикальному циліндричному корпусі вал з насадженими на ньому диском з ножами, ножовим чи молотковим барабаном і лопатевою кидалкою, завантажувальний бункер та розвантажувальний патрубок (патент на корисну модель № 16438, МПК В02С 13/14, бюл. № 8, 2006). Проте в такому рішенні постійна площа живого перерізу в зоні другого ступеня подрібнення не сприяє інтенсивному зменшенню крупності часток продукту. Задачею даної корисної моделі є інтенсифікація процесу зменшення крупності часток продуктів подрібнення. Поставлена задача вирішується тим, що в двоступеневому подрібнювачі, що містить у вертикальному циліндричному корпусі вал з насадженими на ньому диском з ножами, барабаном з ножовими чи молотковими робочими органами і лопатевою кидалкою, завантажувальний бункер та розвантажувальний патрубок, несуча частина барабана виконана за формою зрізаного конуса, встановленого широкою основою донизу, а робочі органи на кожному ярусі барабана мають довжину, яка зверху донизу зменшується пропорційно збільшенню діаметра основи конуса на відповідній його висоті. Виконання несучої частини барабана за формою зрізаного конуса, встановленого широкою основою донизу сприяє витісненню перероблюваного шару в міру зменшення крупності його часток в зону руйнівної дії робочих органів. Завдяки цьому відбувається інтенсивніша переробка матеріалу, підвищується ступінь його подрібнення. Двоступеневий подрібнювач схематично зображений на кресленні. Подрібнювач містить вертикальний циліндричний корпус 1 із завантажувальним бункером 2 і розвантажувальним патрубком 3. У корпусі під завантажувальним бункером 2 є робоча камера 4, в якій на вертикальному роторі 5 послідовно розміщені зверху до низу; диск 6 з ножами, барабан 7 з молотковими чи ножовими робочими органами і лопатева кидалка 8. Над диском 6 до стінки камери 4 прикріплена протирізальна пластина 9. В зоні барабана 6 з молотковими чи ножовими робочими органами до стінок корпусу прикріплена дека 10. Частина ротора 5 в зоні барабана 6 виконана за формою зрізаного конуса, розміщеного широкою основою донизу, а робочі органи (молотки або ножі) на кожному ярусі барабана мають довжину, яка зверху донизу зменшується пропорційно збільшенню діаметра конуса на відповідній його висоті. Інші елементи (привід, пристрої керування та регулювання, запобіжні тощо) можуть бути виконані відповідно до відомих технічних рішень. Подрібнювач качанів працює таким чином. За сталого обертання робочих органів вихідна сировина рівномірно надходить з бункера 2 в камеру 4, де відбувається попереднє подрібнення ножовим диском 6, який взаємодіє з протирізальною пластиною 9. Продукти попереднього подрібнення потрапляють в зону дії робочих органів барабана 7 і деки 10, де перероблюваний шар подрібнюється до кінцевих розмірів, опускається при цьому на кидалку 8 і видаляється патрубком 3 з машини. Використання такого технічного рішення ступеневого подрібнювача підвищує інтенсивність переробки вихідної сировини, ступінь її подрібнення та рівномірність фракційного складу продукту. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Двоступеневий подрібнювач качанів, що містить у вертикальному циліндричному корпусі вал з насадженими на ньому диском з ножами, барабаном з ножовими чи молотковими робочими органами і лопатевою кидалкою, завантажувальний бункер та розвантажувальний патрубок, який відрізняється тим, що несуча частина барабана виконана за формою зрізаного конуса, встановленого широкою основою донизу, а робочі органи на кожному ярусі барабана мають довжину, яка зверху донизу зменшується пропорційно збільшенню діаметра конуса на відповідній його висоті. 1 UA 72676 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
