Безрешітна дробарка

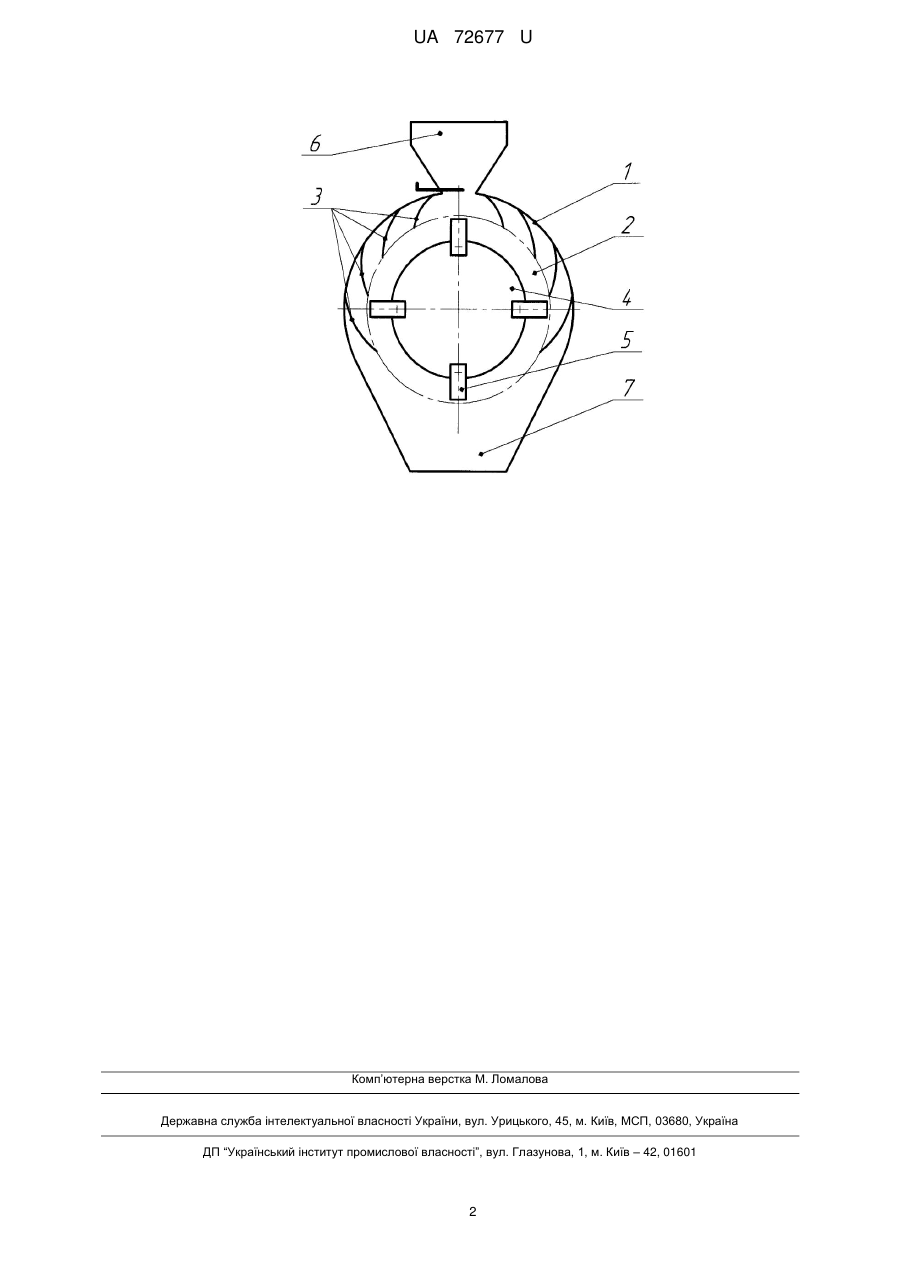

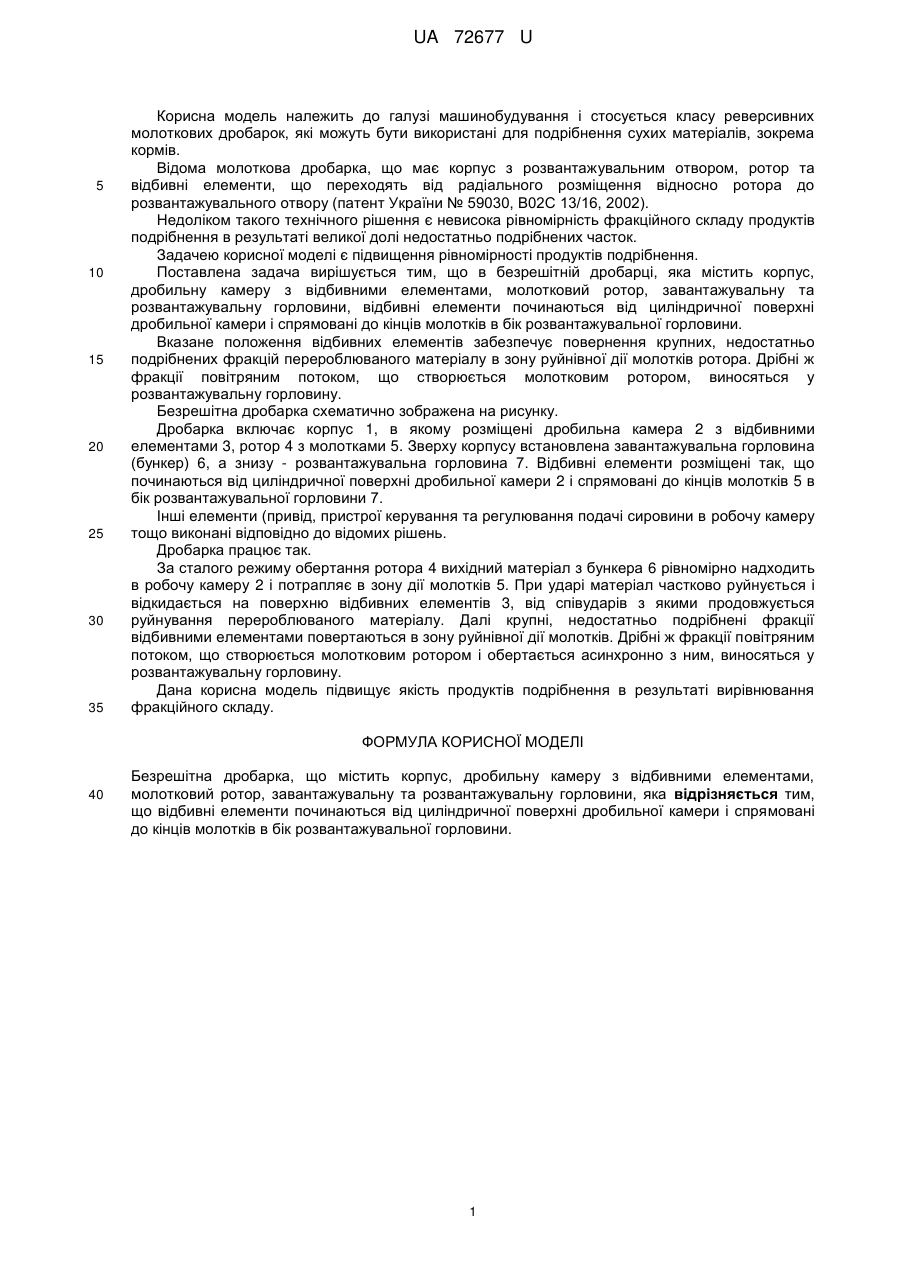

Реферат: UA 72677 U UA 72677 U 5 10 15 20 25 30 35 Корисна модель належить до галузі машинобудування і стосується класу реверсивних молоткових дробарок, які можуть бути використані для подрібнення сухих матеріалів, зокрема кормів. Відома молоткова дробарка, що має корпус з розвантажувальним отвором, ротор та відбивні елементи, що переходять від радіального розміщення відносно ротора до розвантажувального отвору (патент України № 59030, В02С 13/16, 2002). Недоліком такого технічного рішення є невисока рівномірність фракційного складу продуктів подрібнення в результаті великої долі недостатньо подрібнених часток. Задачею корисної моделі є підвищення рівномірності продуктів подрібнення. Поставлена задача вирішується тим, що в безрешітній дробарці, яка містить корпус, дробильну камеру з відбивними елементами, молотковий ротор, завантажувальну та розвантажувальну горловини, відбивні елементи починаються від циліндричної поверхні дробильної камери і спрямовані до кінців молотків в бік розвантажувальної горловини. Вказане положення відбивних елементів забезпечує повернення крупних, недостатньо подрібнених фракцій перероблюваного матеріалу в зону руйнівної дії молотків ротора. Дрібні ж фракції повітряним потоком, що створюється молотковим ротором, виносяться у розвантажувальну горловину. Безрешітна дробарка схематично зображена на рисунку. Дробарка включає корпус 1, в якому розміщені дробильна камера 2 з відбивними елементами 3, ротор 4 з молотками 5. Зверху корпусу встановлена завантажувальна горловина (бункер) 6, а знизу - розвантажувальна горловина 7. Відбивні елементи розміщені так, що починаються від циліндричної поверхні дробильної камери 2 і спрямовані до кінців молотків 5 в бік розвантажувальної горловини 7. Інші елементи (привід, пристрої керування та регулювання подачі сировини в робочу камеру тощо виконані відповідно до відомих рішень. Дробарка працює так. За сталого режиму обертання ротора 4 вихідний матеріал з бункера 6 рівномірно надходить в робочу камеру 2 і потрапляє в зону дії молотків 5. При ударі матеріал частково руйнується і відкидається на поверхню відбивних елементів 3, від співударів з якими продовжується руйнування перероблюваного матеріалу. Далі крупні, недостатньо подрібнені фракції відбивними елементами повертаються в зону руйнівної дії молотків. Дрібні ж фракції повітряним потоком, що створюється молотковим ротором і обертається асинхронно з ним, виносяться у розвантажувальну горловину. Дана корисна модель підвищує якість продуктів подрібнення в результаті вирівнювання фракційного складу. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Безрешітна дробарка, що містить корпус, дробильну камеру з відбивними елементами, молотковий ротор, завантажувальну та розвантажувальну горловини, яка відрізняється тим, що відбивні елементи починаються від циліндричної поверхні дробильної камери і спрямовані до кінців молотків в бік розвантажувальної горловини. 1 UA 72677 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
