Подрібнювач двоступеневий

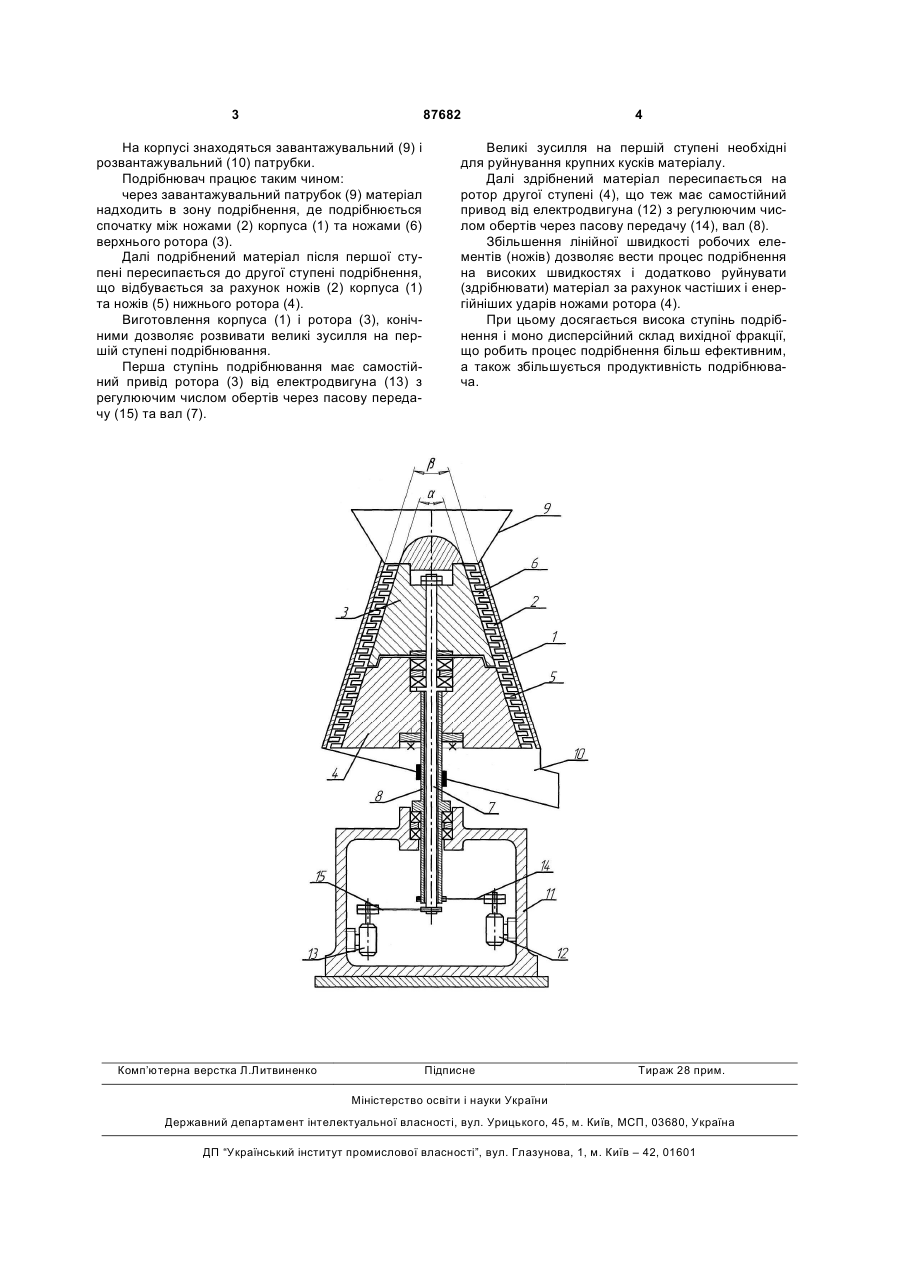

Подрібнювач, що включає вертикальний корпус з установленими на внутрішній поверхні ножами та ротор з виступаючими ножами, розміщеними з зазором між ножами корпусу, завантажувальний і розвантажувальний патрубки, який відрізняється тим, що ротор подрібнювача виконаний у вигляді двох роторів, що незалежно обертаються в протилежних напрямках із різною частотою обертання. (19) (21) a200611794 (22) 09.11.2006 (24) 10.08.2009 (46) 10.08.2009, Бюл.№ 15, 2009 р. (72) КАЦОВ ВІТАЛІЙ МИКОЛАЙОВИЧ, РИБАЛКО ОЛЕКСАНДР ІВАНОВИЧ, МАКСИМОВ ФЕДІР ЕВГЕНОВИЧ, ЮХИМЕНКО МИКОЛА ПЕТРОВИЧ, РОЖЕВСЬКИЙ ЮРІЙ ПЕТРОВИЧ (73) СУМСЬКИЙ НАЦІОНАЛЬНИЙ АГРАРНИЙ УНІВЕРСИТЕТ (56) SU 1158234 A, 30.05.1985 SU 1315020 A1, 07.06.1987 JP 2004330072 A, 25.11.2004 RU 2019953 C1, 30.09.1994 3 87682 На корпусі знаходяться завантажувальний (9) і розвантажувальний (10) патрубки. Подрібнювач працює таким чином: через завантажувальний патрубок (9) матеріал надходить в зону подрібнення, де подрібнюється спочатку між ножами (2) корпуса (1) та ножами (6) верхнього ротора (3). Далі подрібнений матеріал після першої ступені пересипається до другої ступені подрібнення, що відбувається за рахунок ножів (2) корпуса (1) та ножів (5) нижнього ротора (4). Виготовлення корпуса (1) і ротора (3), конічними дозволяє розвивати великі зусилля на першій ступені подрібнювання. Перша ступінь подрібнювання має самостійний привід ротора (3) від електродвигуна (13) з регулюючим числом обертів через пасову передачу (15) та вал (7). Комп’ютерна верстка Л.Литвиненко 4 Великі зусилля на першій ступені необхідні для руйнування крупних кусків матеріалу. Далі здрібнений матеріал пересипається на ротор другої ступені (4), що теж має самостійний привод від електродвигуна (12) з регулюючим числом обертів через пасову передачу (14), вал (8). Збільшення лінійної швидкості робочих елементів (ножів) дозволяє вести процес подрібнення на високих швидкостях і додатково руйнувати (здрібнювати) матеріал за рахунок частіших і енергійніших ударів ножами ротора (4). При цьому досягається висока ступінь подрібнення і моно дисперсійний склад вихідної фракції, що робить процес подрібнення більш ефективним, а також збільшується продуктивність подрібнювача. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
