Дробарка вертикальна

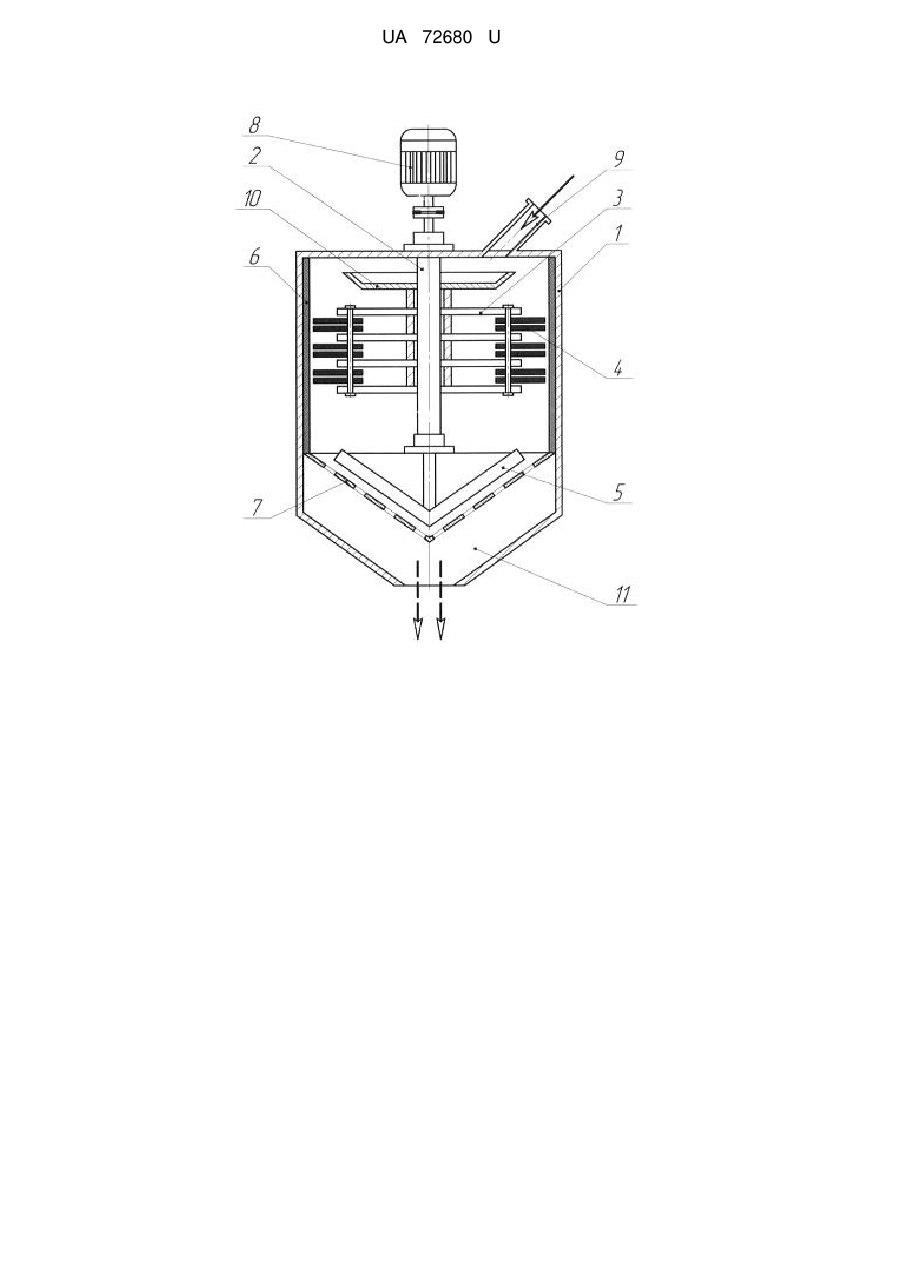

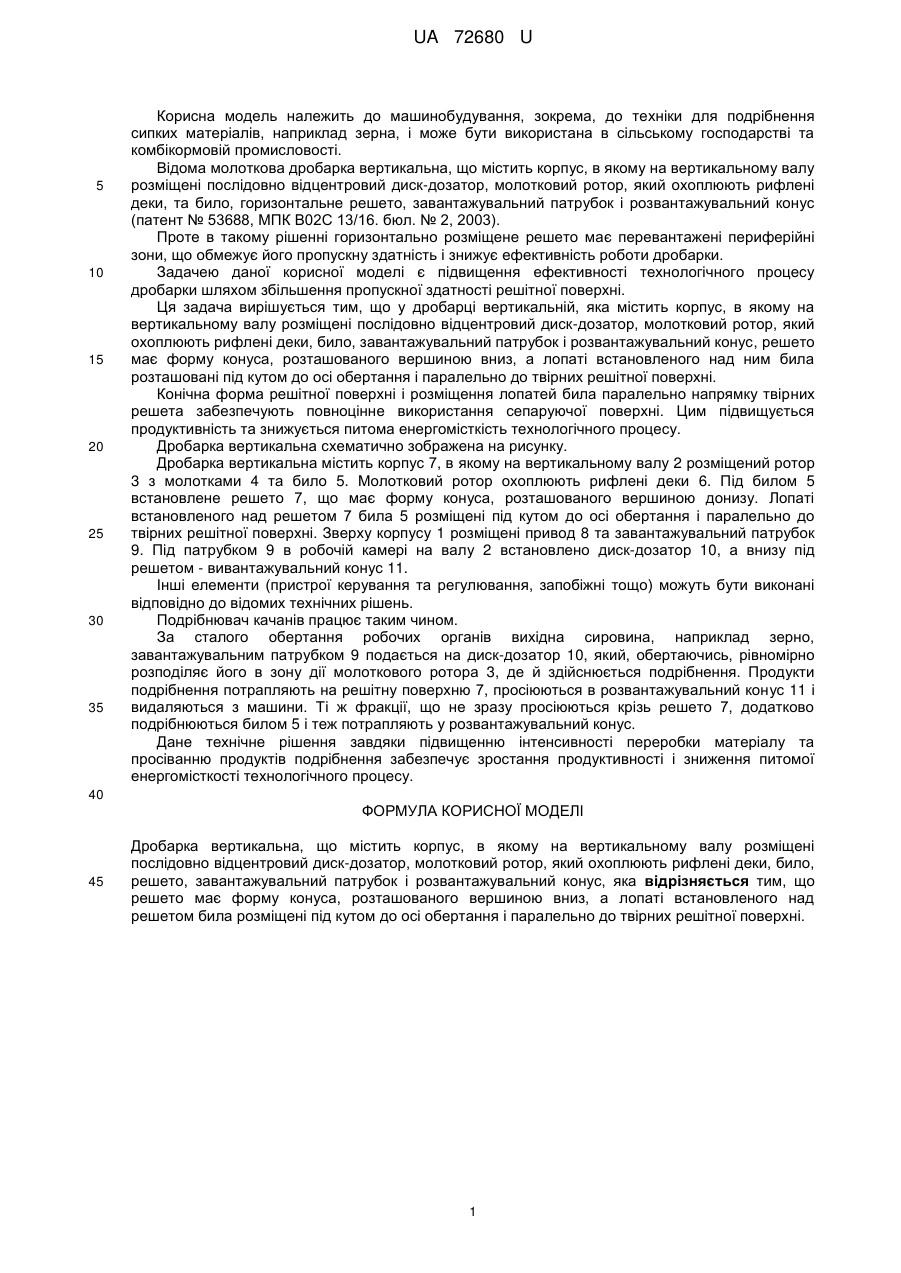

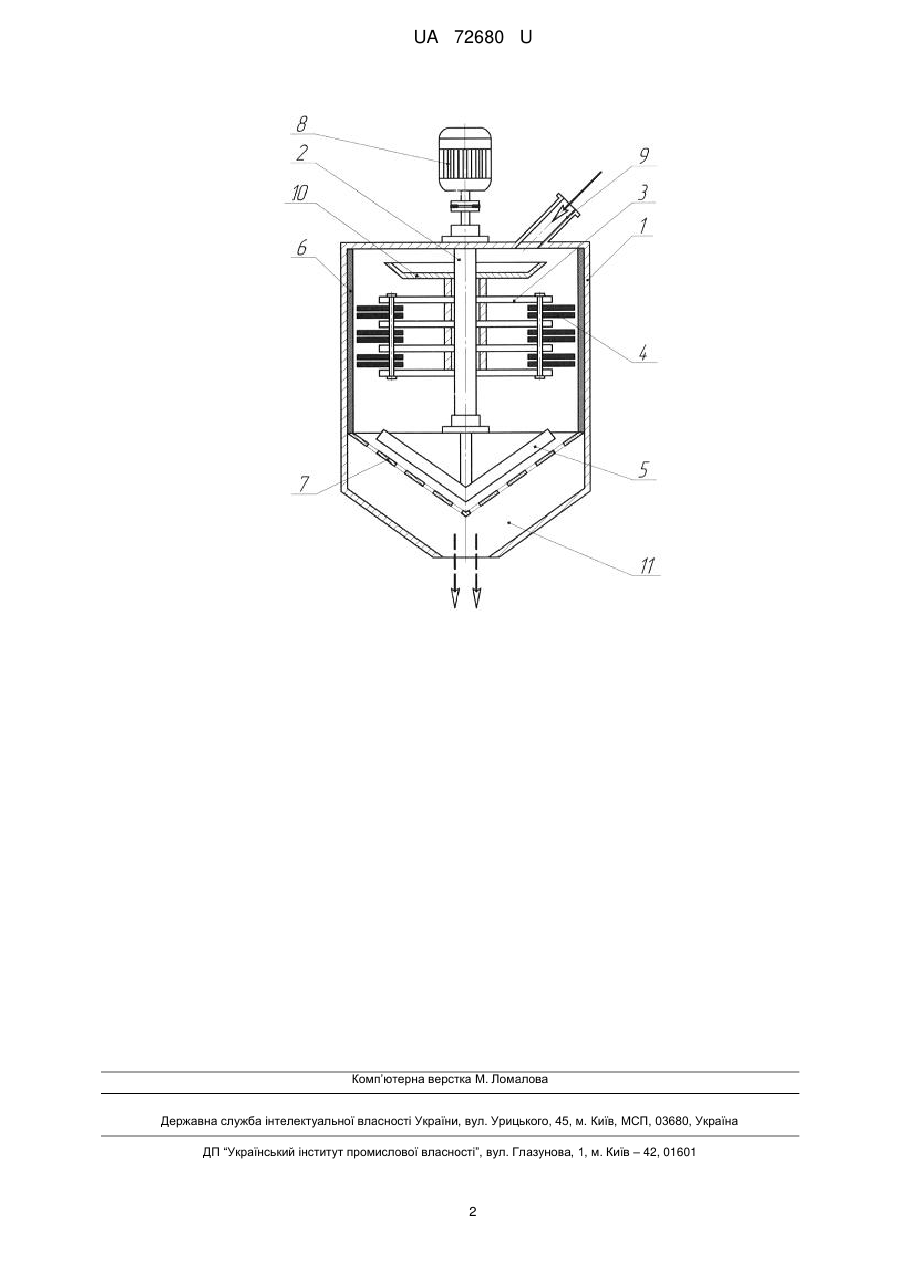

Реферат: Дробарка вертикальна, в якій решето має форму конуса, розташованого вершиною вниз, а лопаті встановленого над решетом била розміщені під кутом до осі обертання і паралельно до твірних решітної поверхні. UA 72680 U (54) ДРОБАРКА ВЕРТИКАЛЬНА UA 72680 U UA 72680 U 5 10 15 20 25 30 35 Корисна модель належить до машинобудування, зокрема, до техніки для подрібнення сипких матеріалів, наприклад зерна, і може бути використана в сільському господарстві та комбікормовій промисловості. Відома молоткова дробарка вертикальна, що містить корпус, в якому на вертикальному валу розміщені послідовно відцентровий диск-дозатор, молотковий ротор, який охоплюють рифлені деки, та било, горизонтальне решето, завантажувальний патрубок і розвантажувальний конус (патент № 53688, МПК В02С 13/16. бюл. № 2, 2003). Проте в такому рішенні горизонтально розміщене решето має перевантажені периферійні зони, що обмежує його пропускну здатність і знижує ефективність роботи дробарки. Задачею даної корисної моделі є підвищення ефективності технологічного процесу дробарки шляхом збільшення пропускної здатності решітної поверхні. Ця задача вирішується тим, що у дробарці вертикальній, яка містить корпус, в якому на вертикальному валу розміщені послідовно відцентровий диск-дозатор, молотковий ротор, який охоплюють рифлені деки, било, завантажувальний патрубок і розвантажувальний конус, решето має форму конуса, розташованого вершиною вниз, а лопаті встановленого над ним била розташовані під кутом до осі обертання і паралельно до твірних решітної поверхні. Конічна форма решітної поверхні і розміщення лопатей била паралельно напрямку твірних решета забезпечують повноцінне використання сепаруючої поверхні. Цим підвищується продуктивність та знижується питома енергомісткість технологічного процесу. Дробарка вертикальна схематично зображена на рисунку. Дробарка вертикальна містить корпус 7, в якому на вертикальному валу 2 розміщений ротор 3 з молотками 4 та било 5. Молотковий ротор охоплюють рифлені деки 6. Під билом 5 встановлене решето 7, що має форму конуса, розташованого вершиною донизу. Лопаті встановленого над решетом 7 била 5 розміщені під кутом до осі обертання і паралельно до твірних решітної поверхні. Зверху корпусу 1 розміщені привод 8 та завантажувальний патрубок 9. Під патрубком 9 в робочій камері на валу 2 встановлено диск-дозатор 10, а внизу під решетом - вивантажувальний конус 11. Інші елементи (пристрої керування та регулювання, запобіжні тощо) можуть бути виконані відповідно до відомих технічних рішень. Подрібнювач качанів працює таким чином. За сталого обертання робочих органів вихідна сировина, наприклад зерно, завантажувальним патрубком 9 подається на диск-дозатор 10, який, обертаючись, рівномірно розподіляє його в зону дії молоткового ротора 3, де й здійснюється подрібнення. Продукти подрібнення потрапляють на решітну поверхню 7, просіюються в розвантажувальний конус 11 і видаляються з машини. Ті ж фракції, що не зразу просіюються крізь решето 7, додатково подрібнюються билом 5 і теж потрапляють у розвантажувальний конус. Дане технічне рішення завдяки підвищенню інтенсивності переробки матеріалу та просіванню продуктів подрібнення забезпечує зростання продуктивності і зниження питомої енергомісткості технологічного процесу. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Дробарка вертикальна, що містить корпус, в якому на вертикальному валу розміщені послідовно відцентровий диск-дозатор, молотковий ротор, який охоплюють рифлені деки, било, решето, завантажувальний патрубок і розвантажувальний конус, яка відрізняється тим, що решето має форму конуса, розташованого вершиною вниз, а лопаті встановленого над решетом била розміщені під кутом до осі обертання і паралельно до твірних решітної поверхні. 1 UA 72680 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
