Подрібнювач ступеневий

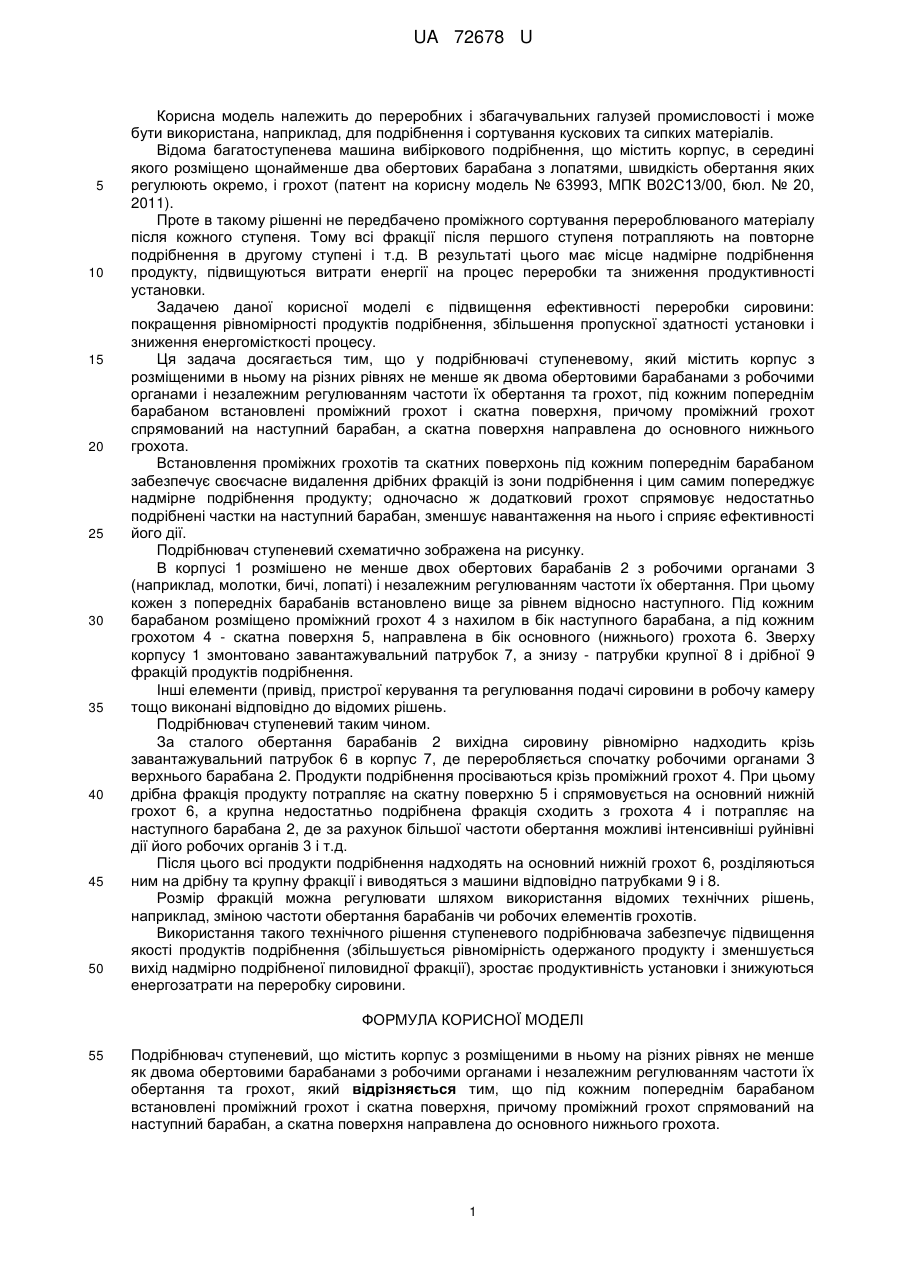

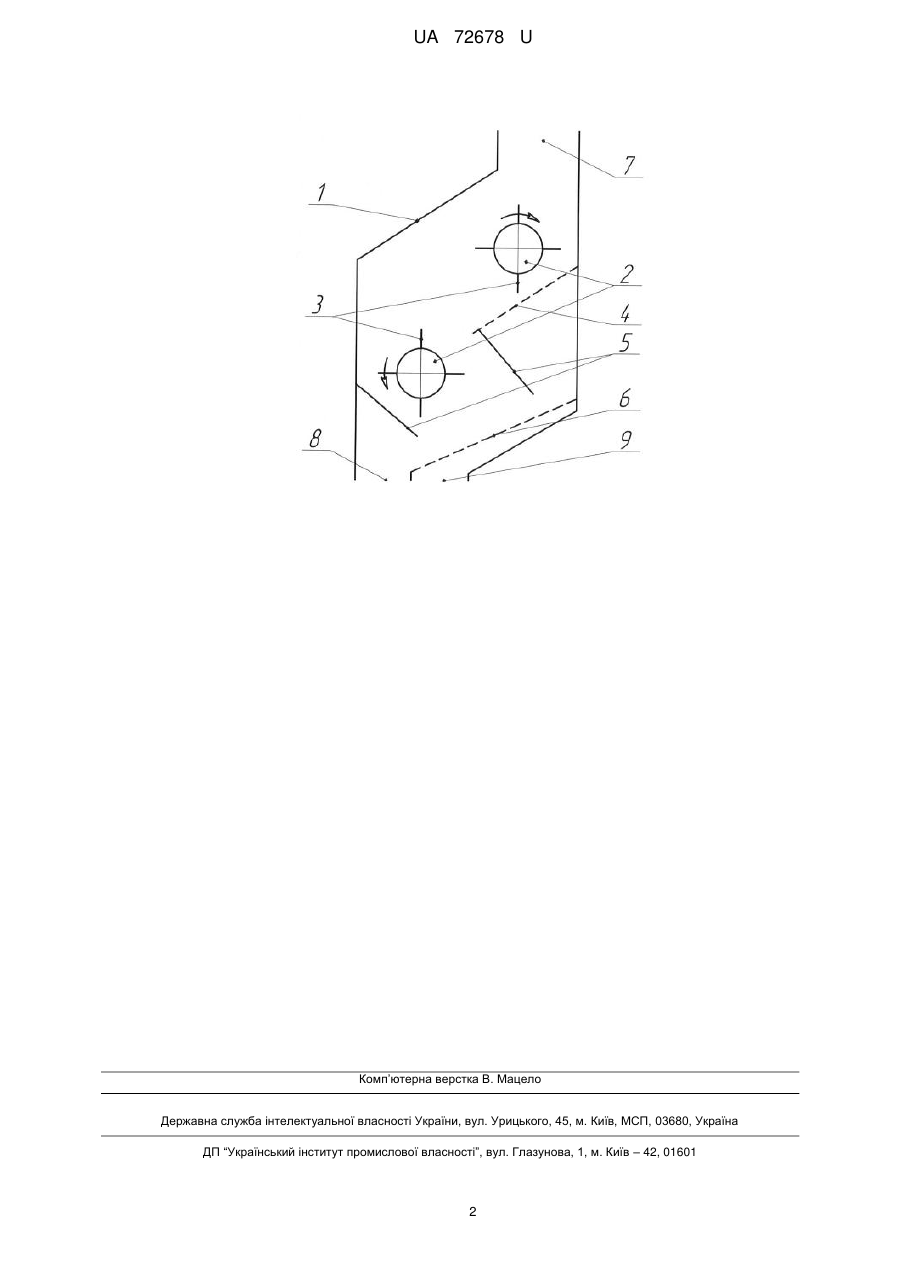

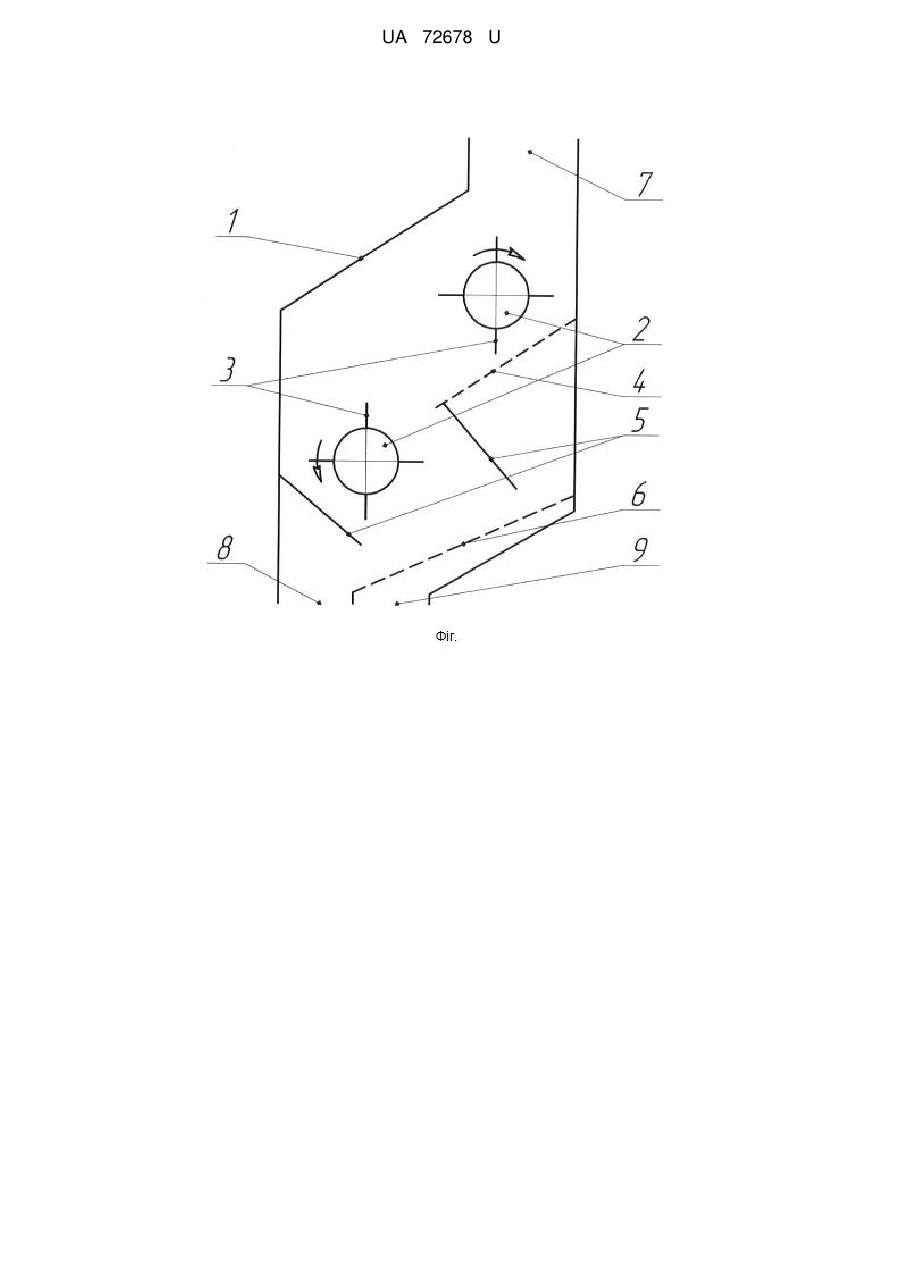

Реферат: UA 72678 U UA 72678 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до переробних і збагачувальних галузей промисловості і може бути використана, наприклад, для подрібнення і сортування кускових та сипких матеріалів. Відома багатоступенева машина вибіркового подрібнення, що містить корпус, в середині якого розміщено щонайменше два обертових барабана з лопатями, швидкість обертання яких регулюють окремо, і грохот (патент на корисну модель № 63993, МПК В02С13/00, бюл. № 20, 2011). Проте в такому рішенні не передбачено проміжного сортування перероблюваного матеріалу після кожного ступеня. Тому всі фракції після першого ступеня потрапляють на повторне подрібнення в другому ступені і т.д. В результаті цього має місце надмірне подрібнення продукту, підвищуються витрати енергії на процес переробки та зниження продуктивності установки. Задачею даної корисної моделі є підвищення ефективності переробки сировини: покращення рівномірності продуктів подрібнення, збільшення пропускної здатності установки і зниження енергомісткості процесу. Ця задача досягається тим, що у подрібнювачі ступеневому, який містить корпус з розміщеними в ньому на різних рівнях не менше як двома обертовими барабанами з робочими органами і незалежним регулюванням частоти їх обертання та грохот, під кожним попереднім барабаном встановлені проміжний грохот і скатна поверхня, причому проміжний грохот спрямований на наступний барабан, а скатна поверхня направлена до основного нижнього грохота. Встановлення проміжних грохотів та скатних поверхонь під кожним попереднім барабаном забезпечує своєчасне видалення дрібних фракцій із зони подрібнення і цим самим попереджує надмірне подрібнення продукту; одночасно ж додатковий грохот спрямовує недостатньо подрібнені частки на наступний барабан, зменшує навантаження на нього і сприяє ефективності його дії. Подрібнювач ступеневий схематично зображена на рисунку. В корпусі 1 розмішено не менше двох обертових барабанів 2 з робочими органами 3 (наприклад, молотки, бичі, лопаті) і незалежним регулюванням частоти їх обертання. При цьому кожен з попередніх барабанів встановлено вище за рівнем відносно наступного. Під кожним барабаном розміщено проміжний грохот 4 з нахилом в бік наступного барабана, а під кожним грохотом 4 - скатна поверхня 5, направлена в бік основного (нижнього) грохота 6. Зверху корпусу 1 змонтовано завантажувальний патрубок 7, а знизу - патрубки крупної 8 і дрібної 9 фракцій продуктів подрібнення. Інші елементи (привід, пристрої керування та регулювання подачі сировини в робочу камеру тощо виконані відповідно до відомих рішень. Подрібнювач ступеневий таким чином. За сталого обертання барабанів 2 вихідна сировину рівномірно надходить крізь завантажувальний патрубок 6 в корпус 7, де переробляється спочатку робочими органами 3 верхнього барабана 2. Продукти подрібнення просіваються крізь проміжний грохот 4. При цьому дрібна фракція продукту потрапляє на скатну поверхню 5 і спрямовується на основний нижній грохот 6, а крупна недостатньо подрібнена фракція сходить з грохота 4 і потрапляє на наступного барабана 2, де за рахунок більшої частоти обертання можливі інтенсивніші руйнівні дії його робочих органів 3 і т.д. Після цього всі продукти подрібнення надходять на основний нижній грохот 6, розділяються ним на дрібну та крупну фракції і виводяться з машини відповідно патрубками 9 і 8. Розмір фракцій можна регулювати шляхом використання відомих технічних рішень, наприклад, зміною частоти обертання барабанів чи робочих елементів грохотів. Використання такого технічного рішення ступеневого подрібнювача забезпечує підвищення якості продуктів подрібнення (збільшується рівномірність одержаного продукту і зменшується вихід надмірно подрібненої пиловидної фракції), зростає продуктивність установки і знижуються енергозатрати на переробку сировини. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Подрібнювач ступеневий, що містить корпус з розміщеними в ньому на різних рівнях не менше як двома обертовими барабанами з робочими органами і незалежним регулюванням частоти їх обертання та грохот, який відрізняється тим, що під кожним попереднім барабаном встановлені проміжний грохот і скатна поверхня, причому проміжний грохот спрямований на наступний барабан, а скатна поверхня направлена до основного нижнього грохота. 1 UA 72678 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
