Спосіб отримання холоду в бінарному холодильному циклі “кпі”

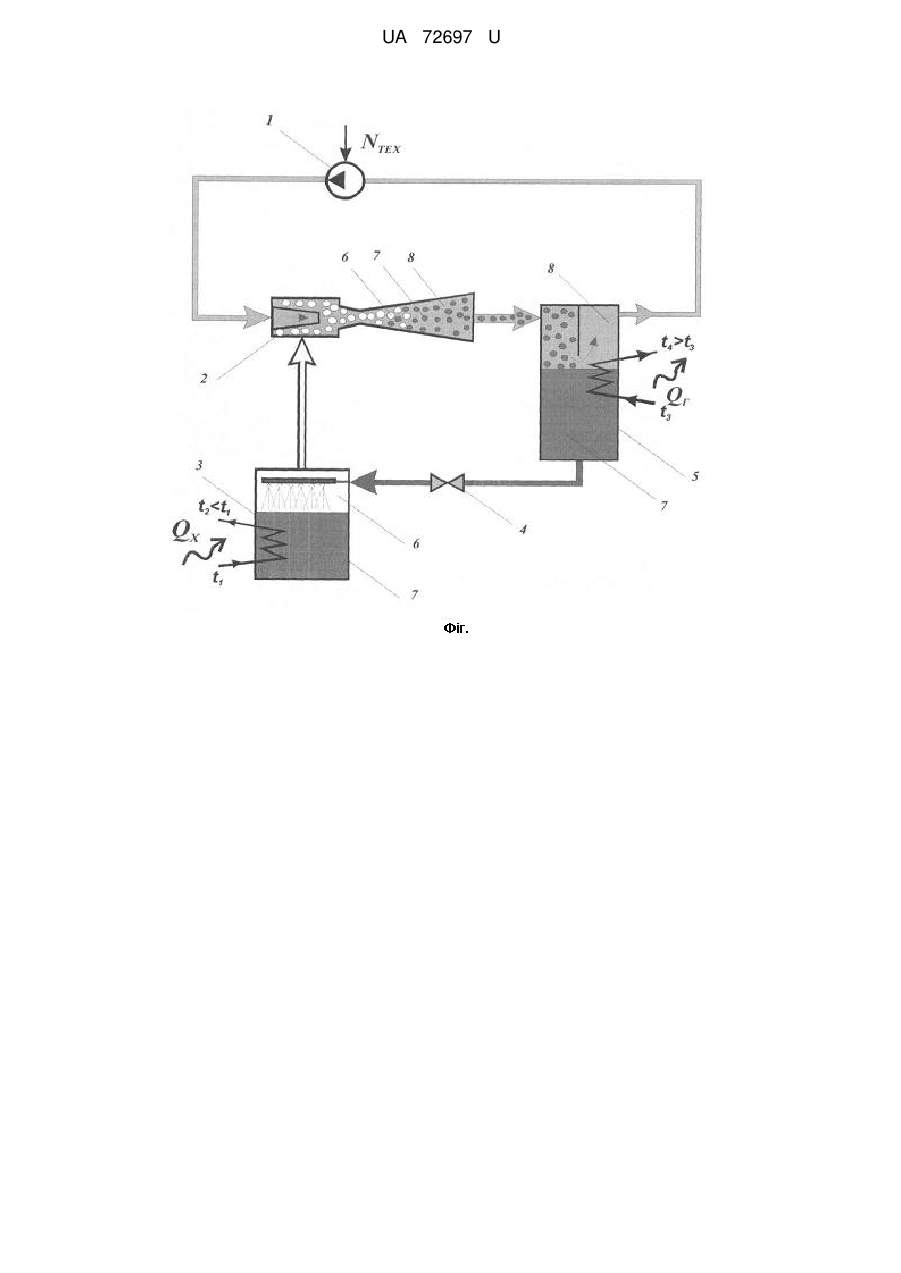

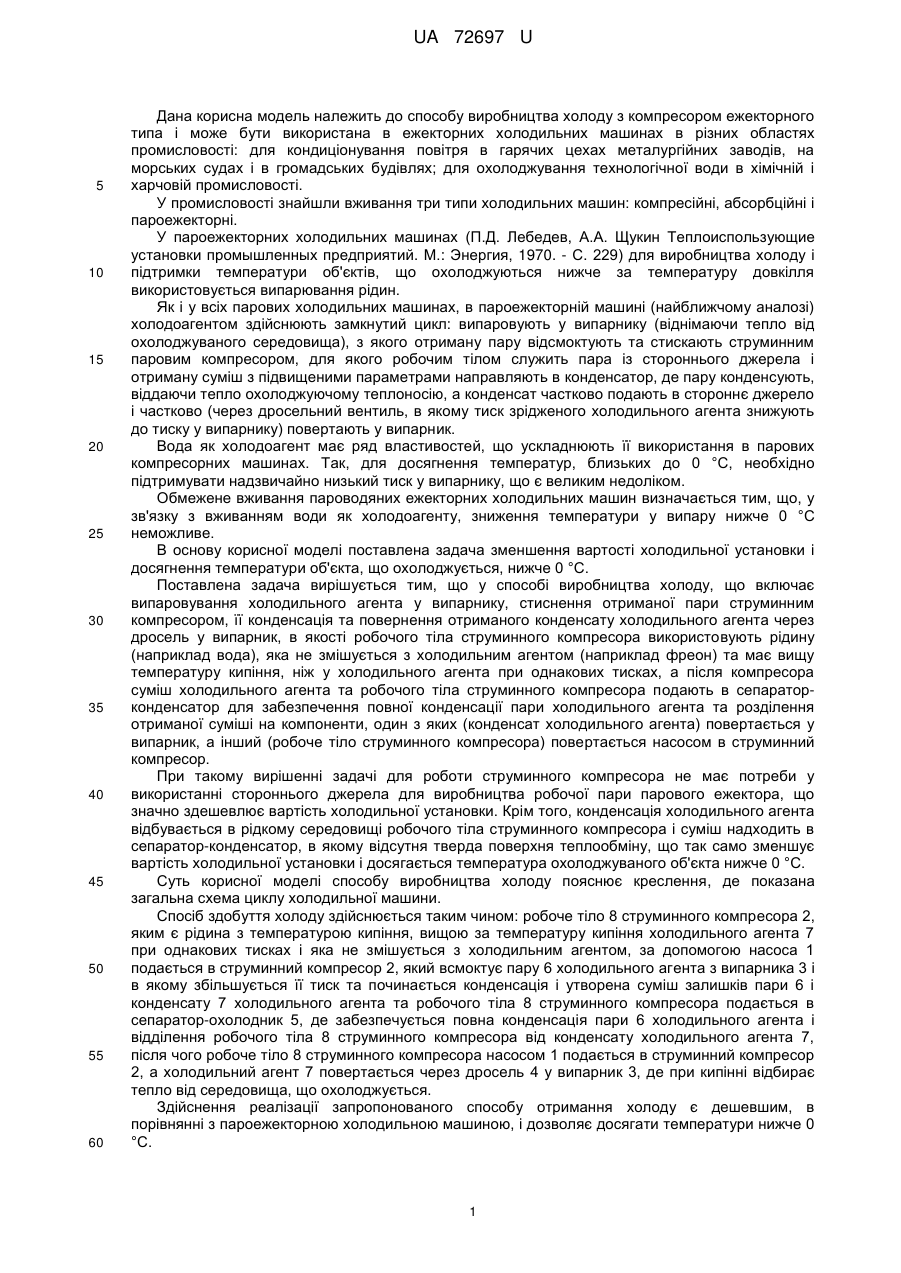

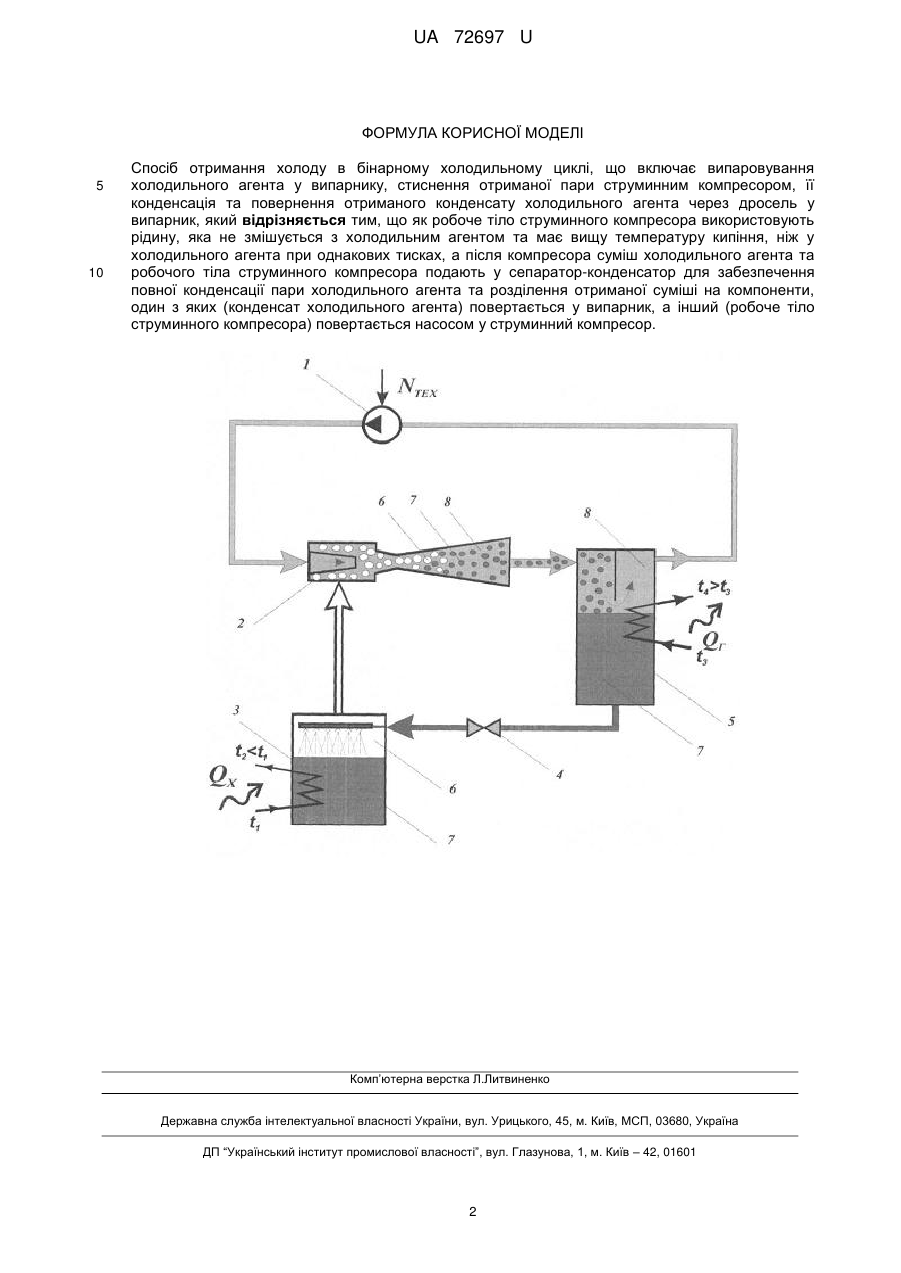

Реферат: UA 72697 U UA 72697 U 5 10 15 20 25 30 35 40 45 50 55 60 Дана корисна модель належить до способу виробництва холоду з компресором ежекторного типа і може бути використана в ежекторних холодильних машинах в різних областях промисловості: для кондиціонування повітря в гарячих цехах металургійних заводів, на морських судах і в громадських будівлях; для охолоджування технологічної води в хімічній і харчовій промисловості. У промисловості знайшли вживання три типи холодильних машин: компресійні, абсорбційні і пароежекторні. У пароежекторних холодильних машинах (П.Д. Лебедев, А.А. Щукин Теплоиспользующие установки промышленных предприятий. М.: Энергия, 1970. - С. 229) для виробництва холоду і підтримки температури об'єктів, що охолоджуються нижче за температуру довкілля використовується випарювання рідин. Як і у всіх парових холодильних машинах, в пароежекторній машині (найближчому аналозі) холодоагентом здійснюють замкнутий цикл: випаровують у випарнику (віднімаючи тепло від охолоджуваного середовища), з якого отриману пару відсмоктують та стискають струминним паровим компресором, для якого робочим тілом служить пара із стороннього джерела і отриману суміш з підвищеними параметрами направляють в конденсатор, де пару конденсують, віддаючи тепло охолоджуючому теплоносію, а конденсат частково подають в стороннє джерело і частково (через дросельний вентиль, в якому тиск зрідженого холодильного агента знижують до тиску у випарнику) повертають у випарник. Вода як холодоагент має ряд властивостей, що ускладнюють її використання в парових компресорних машинах. Так, для досягнення температур, близьких до 0 °С, необхідно підтримувати надзвичайно низький тиск у випарнику, що є великим недоліком. Обмежене вживання пароводяних ежекторних холодильних машин визначається тим, що, у зв'язку з вживанням води як холодоагенту, зниження температури у випару нижче 0 °С неможливе. В основу корисної моделі поставлена задача зменшення вартості холодильної установки і досягнення температури об'єкта, що охолоджується, нижче 0 °С. Поставлена задача вирішується тим, що у способі виробництва холоду, що включає випаровування холодильного агента у випарнику, стиснення отриманої пари струминним компресором, її конденсація та повернення отриманого конденсату холодильного агента через дросель у випарник, в якості робочого тіла струминного компресора використовують рідину (наприклад вода), яка не змішується з холодильним агентом (наприклад фреон) та має вищу температуру кипіння, ніж у холодильного агента при однакових тисках, а після компресора суміш холодильного агента та робочого тіла струминного компресора подають в сепараторконденсатор для забезпечення повної конденсації пари холодильного агента та розділення отриманої суміші на компоненти, один з яких (конденсат холодильного агента) повертається у випарник, а інший (робоче тіло струминного компресора) повертається насосом в струминний компресор. При такому вирішенні задачі для роботи струминного компресора не має потреби у використанні стороннього джерела для виробництва робочої пари парового ежектора, що значно здешевлює вартість холодильної установки. Крім того, конденсація холодильного агента відбувається в рідкому середовищі робочого тіла струминного компресора і суміш надходить в сепаратор-конденсатор, в якому відсутня тверда поверхня теплообміну, що так само зменшує вартість холодильної установки і досягається температура охолоджуваного об'єкта нижче 0 °С. Суть корисної моделі способу виробництва холоду пояснює креслення, де показана загальна схема циклу холодильної машини. Спосіб здобуття холоду здійснюється таким чином: робоче тіло 8 струминного компресора 2, яким є рідина з температурою кипіння, вищою за температуру кипіння холодильного агента 7 при однакових тисках і яка не змішується з холодильним агентом, за допомогою насоса 1 подається в струминний компресор 2, який всмоктує пару 6 холодильного агента з випарника 3 і в якому збільшується її тиск та починається конденсація і утворена суміш залишків пари 6 і конденсату 7 холодильного агента та робочого тіла 8 струминного компресора подається в сепаратор-охолодник 5, де забезпечується повна конденсація пари 6 холодильного агента і відділення робочого тіла 8 струминного компресора від конденсату холодильного агента 7, після чого робоче тіло 8 струминного компресора насосом 1 подається в струминний компресор 2, а холодильний агент 7 повертається через дросель 4 у випарник 3, де при кипінні відбирає тепло від середовища, що охолоджується. Здійснення реалізації запропонованого способу отримання холоду є дешевшим, в порівнянні з пароежекторною холодильною машиною, і дозволяє досягати температури нижче 0 °С. 1 UA 72697 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Спосіб отримання холоду в бінарному холодильному циклі, що включає випаровування холодильного агента у випарнику, стиснення отриманої пари струминним компресором, її конденсація та повернення отриманого конденсату холодильного агента через дросель у випарник, який відрізняється тим, що як робоче тіло струминного компресора використовують рідину, яка не змішується з холодильним агентом та має вищу температуру кипіння, ніж у холодильного агента при однакових тисках, а після компресора суміш холодильного агента та робочого тіла струминного компресора подають у сепаратор-конденсатор для забезпечення повної конденсації пари холодильного агента та розділення отриманої суміші на компоненти, один з яких (конденсат холодильного агента) повертається у випарник, а інший (робоче тіло струминного компресора) повертається насосом у струминний компресор. Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
