Дротошвейний апарат

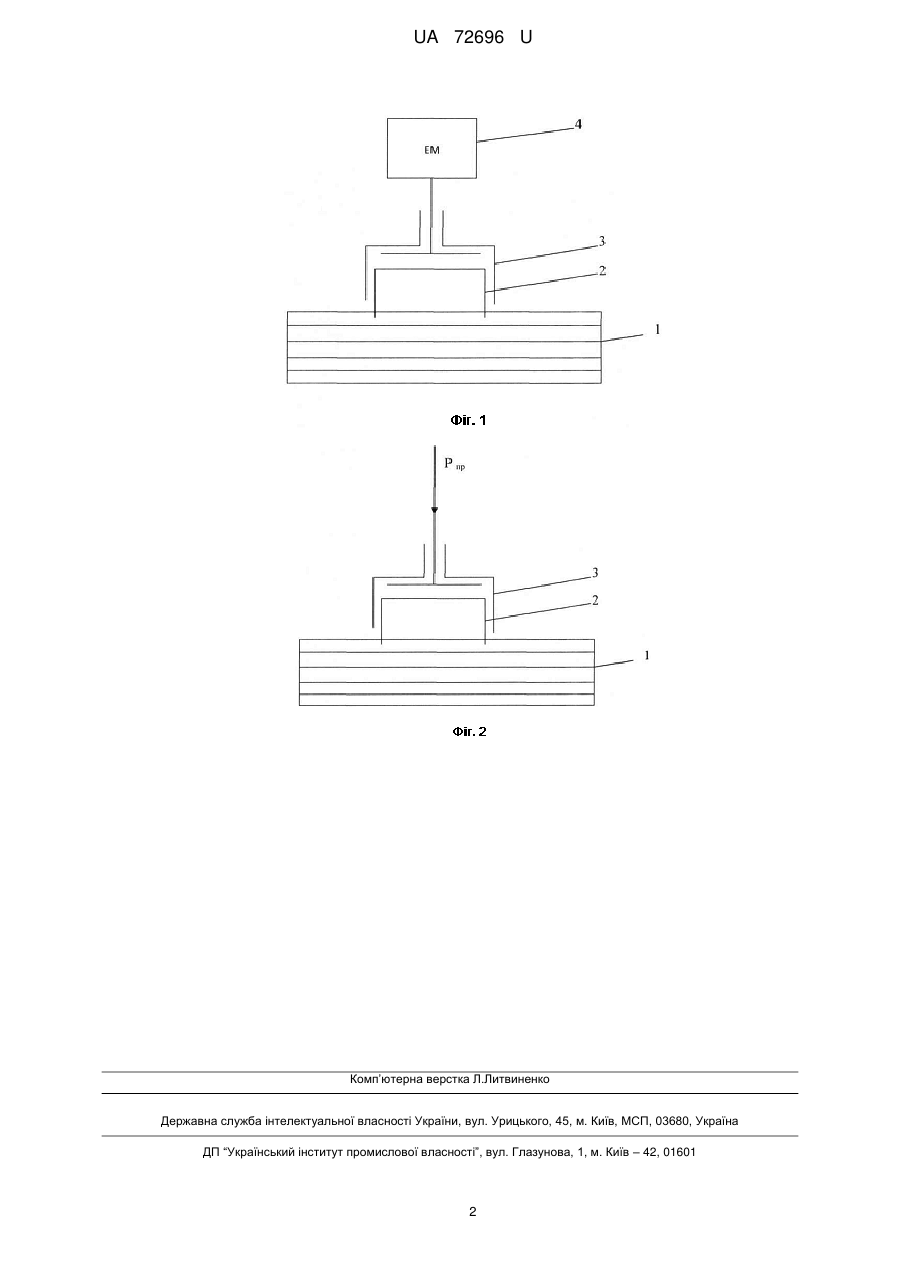

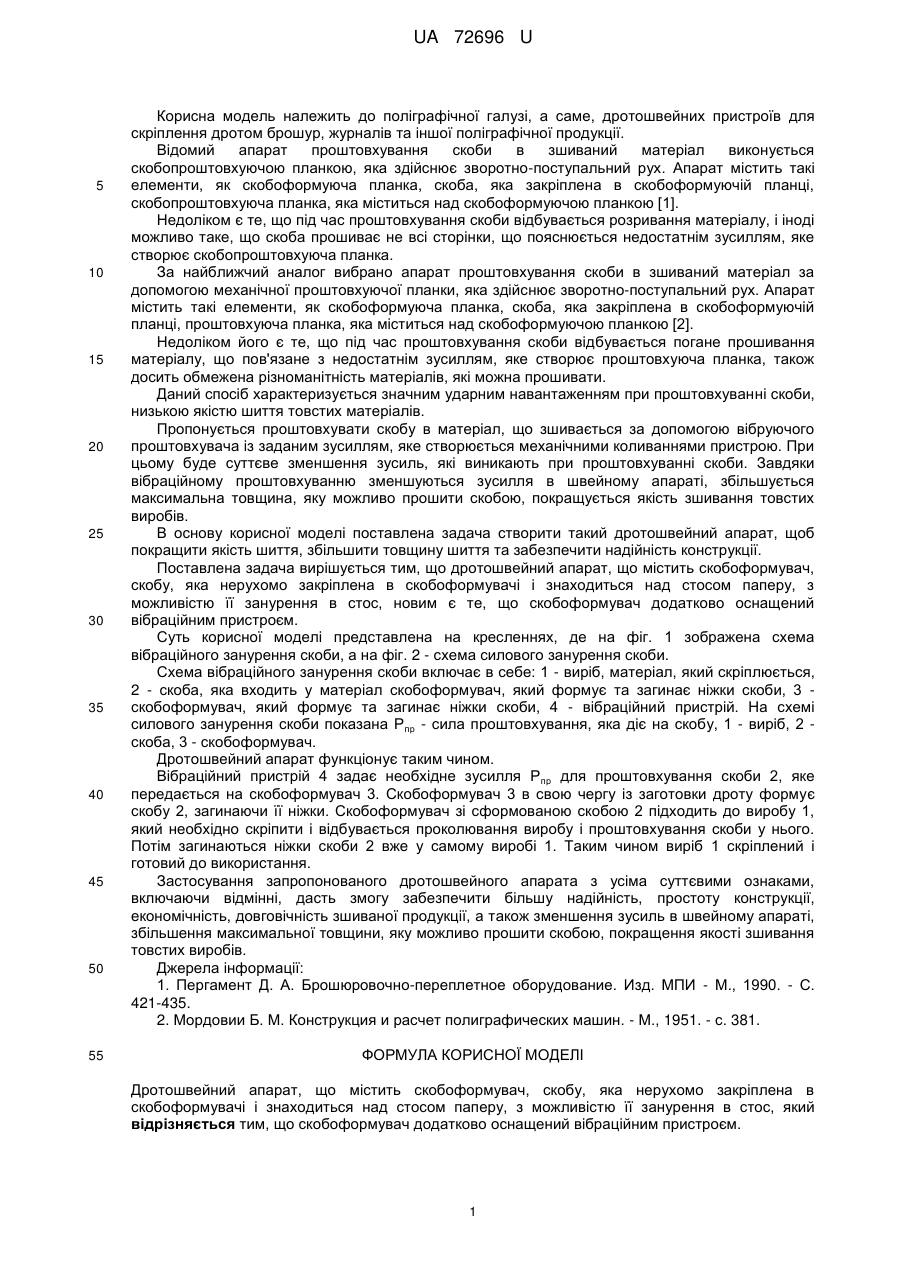

Реферат: UA 72696 U UA 72696 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до поліграфічної галузі, а саме, дротошвейних пристроїв для скріплення дротом брошур, журналів та іншої поліграфічної продукції. Відомий апарат проштовхування скоби в зшиваний матеріал виконується скобопроштовхуючою планкою, яка здійснює зворотно-поступальний рух. Апарат містить такі елементи, як скобоформуюча планка, скоба, яка закріплена в скобоформуючій планці, скобопроштовхуюча планка, яка міститься над скобоформуючою планкою [1]. Недоліком є те, що під час проштовхування скоби відбувається розривання матеріалу, і іноді можливо таке, що скоба прошиває не всі сторінки, що пояснюється недостатнім зусиллям, яке створює скобопроштовхуюча планка. За найближчий аналог вибрано апарат проштовхування скоби в зшиваний матеріал за допомогою механічної проштовхуючої планки, яка здійснює зворотно-поступальний рух. Апарат містить такі елементи, як скобоформуюча планка, скоба, яка закріплена в скобоформуючій планці, проштовхуюча планка, яка міститься над скобоформуючою планкою [2]. Недоліком його є те, що під час проштовхування скоби відбувається погане прошивання матеріалу, що пов'язане з недостатнім зусиллям, яке створює проштовхуюча планка, також досить обмежена різноманітність матеріалів, які можна прошивати. Даний спосіб характеризується значним ударним навантаженням при проштовхуванні скоби, низькою якістю шиття товстих матеріалів. Пропонується проштовхувати скобу в матеріал, що зшивається за допомогою вібруючого проштовхувача із заданим зусиллям, яке створюється механічними коливаннями пристрою. При цьому буде суттєве зменшення зусиль, які виникають при проштовхуванні скоби. Завдяки вібраційному проштовхуванню зменшуються зусилля в швейному апараті, збільшується максимальна товщина, яку можливо прошити скобою, покращується якість зшивання товстих виробів. В основу корисної моделі поставлена задача створити такий дротошвейний апарат, щоб покращити якість шиття, збільшити товщину шиття та забезпечити надійність конструкції. Поставлена задача вирішується тим, що дротошвейний апарат, що містить скобоформувач, скобу, яка нерухомо закріплена в скобоформувачі і знаходиться над стосом паперу, з можливістю її занурення в стос, новим є те, що скобоформувач додатково оснащений вібраційним пристроєм. Суть корисної моделі представлена на кресленнях, де на фіг. 1 зображена схема вібраційного занурення скоби, а на фіг. 2 - схема силового занурення скоби. Схема вібраційного занурення скоби включає в себе: 1 - виріб, матеріал, який скріплюється, 2 - скоба, яка входить у матеріал скобоформувач, який формує та загинає ніжки скоби, 3 скобоформувач, який формує та загинає ніжки скоби, 4 - вібраційний пристрій. На схемі силового занурення скоби показана Рпр - сила проштовхування, яка діє на скобу, 1 - виріб, 2 скоба, 3 - скобоформувач. Дротошвейний апарат функціонує таким чином. Вібраційний пристрій 4 задає необхідне зусилля Р пр для проштовхування скоби 2, яке передається на скобоформувач 3. Скобоформувач 3 в свою чергу із заготовки дроту формує скобу 2, загинаючи її ніжки. Скобоформувач зі сформованою скобою 2 підходить до виробу 1, який необхідно скріпити і відбувається проколювання виробу і проштовхування скоби у нього. Потім загинаються ніжки скоби 2 вже у самому виробі 1. Таким чином виріб 1 скріплений і готовий до використання. Застосування запропонованого дротошвейного апарата з усіма суттєвими ознаками, включаючи відмінні, дасть змогу забезпечити більшу надійність, простоту конструкції, економічність, довговічність зшиваної продукції, а також зменшення зусиль в швейному апараті, збільшення максимальної товщини, яку можливо прошити скобою, покращення якості зшивання товстих виробів. Джерела інформації: 1. Пергамент Д. А. Брошюровочно-переплетное оборудование. Изд. МПИ - М., 1990. - С. 421-435. 2. Мордовии Б. М. Конструкция и расчет полиграфических машин. - М., 1951. - с. 381. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Дротошвейний апарат, що містить скобоформувач, скобу, яка нерухомо закріплена в скобоформувачі і знаходиться над стосом паперу, з можливістю її занурення в стос, який відрізняється тим, що скобоформувач додатково оснащений вібраційним пристроєм. 1 UA 72696 U Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
