Ротаційний плуг

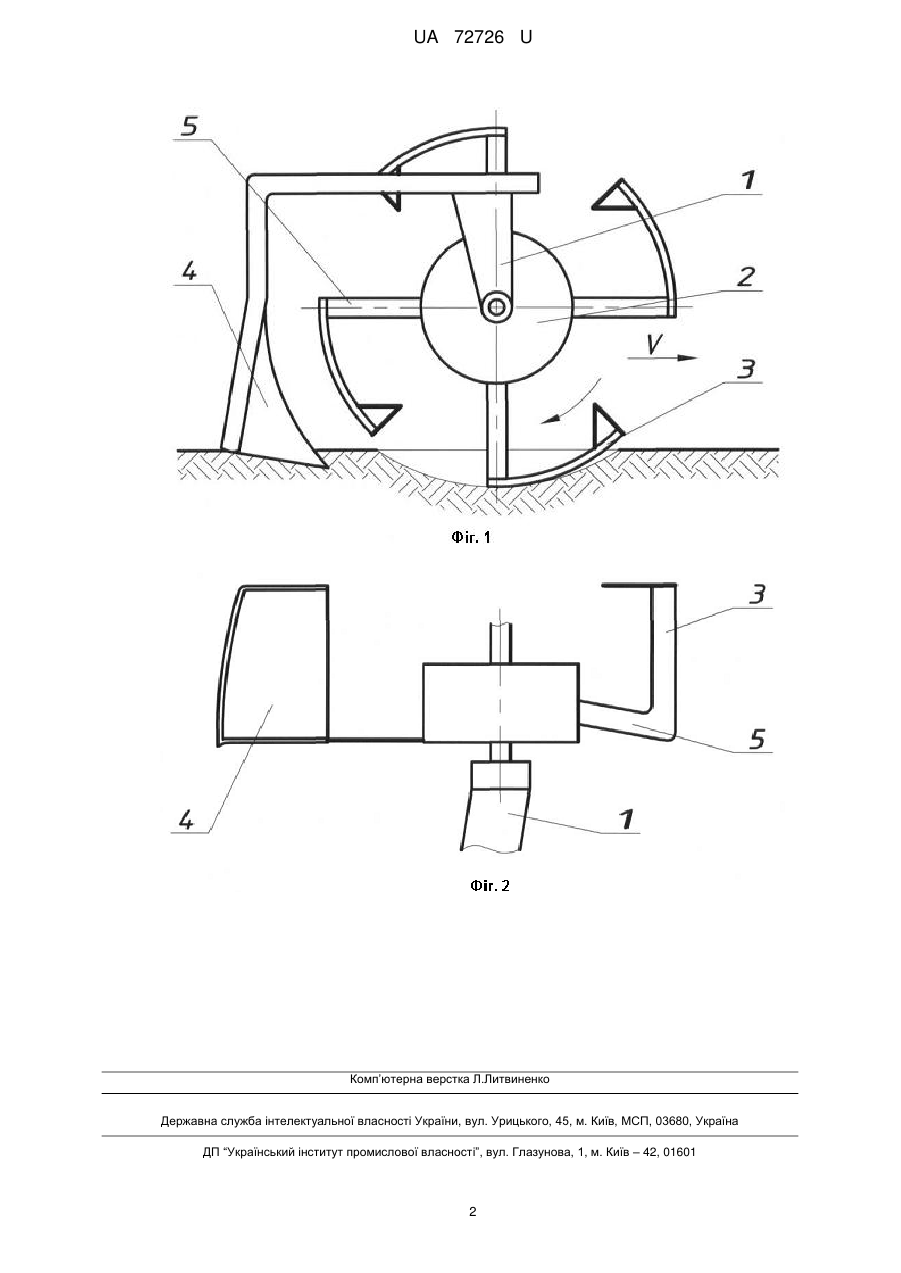

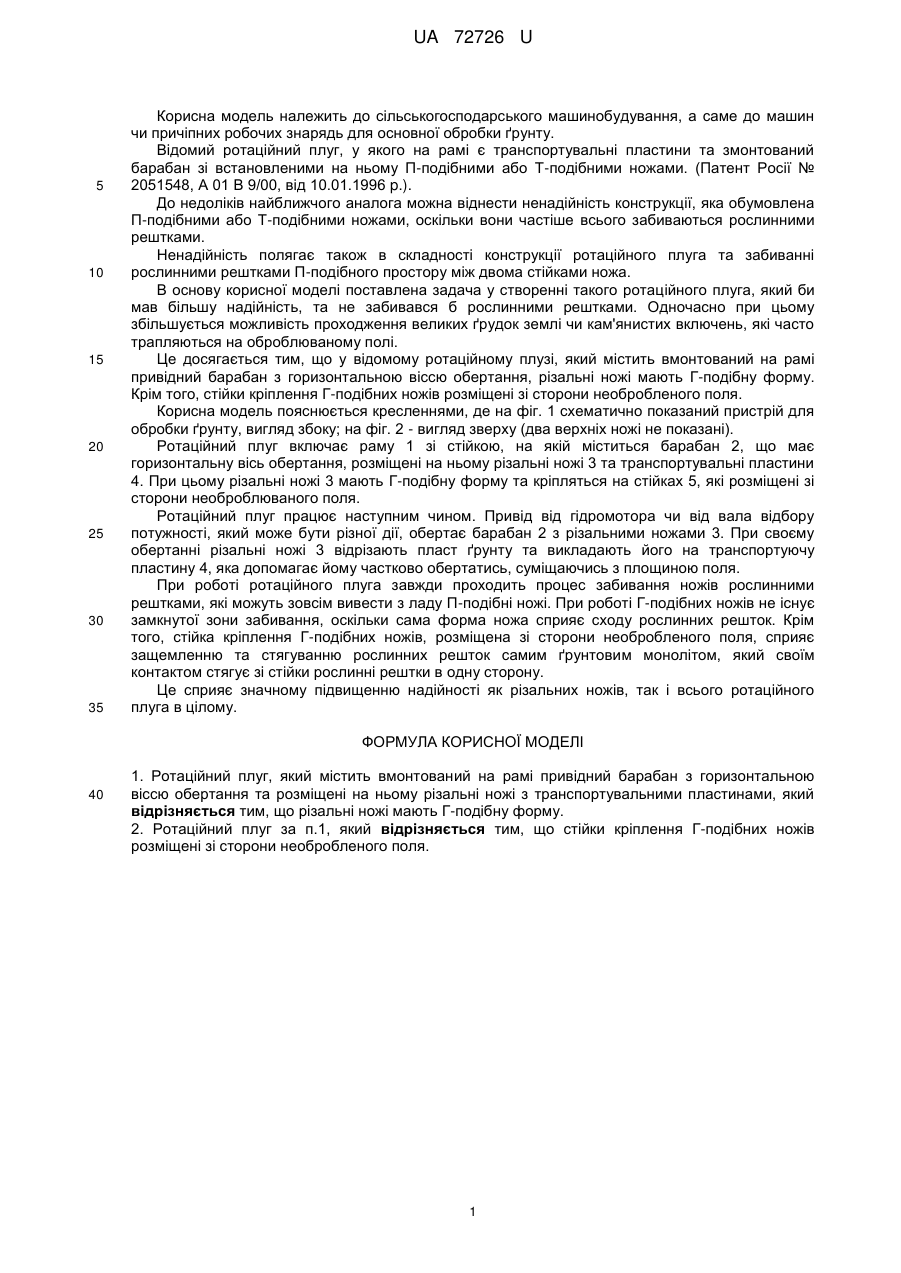

Реферат: Ротаційний плуг містить вмонтований на рамі привідний барабан з горизонтальною віссю обертання та розміщені на ньому різальні ножі з транспортувальними пластинами. Різальні ножі мають Г-подібну форму. UA 72726 U (54) РОТАЦІЙНИЙ ПЛУГ UA 72726 U UA 72726 U 5 10 15 20 25 30 35 Корисна модель належить до сільськогосподарського машинобудування, а саме до машин чи причіпних робочих знарядь для основної обробки ґрунту. Відомий ротаційний плуг, у якого на рамі є транспортувальні пластини та змонтований барабан зі встановленими на ньому П-подібними або Т-подібними ножами. (Патент Росії № 2051548, А 01 В 9/00, від 10.01.1996 p.). До недоліків найближчого аналога можна віднести ненадійність конструкції, яка обумовлена П-подібними або Т-подібними ножами, оскільки вони частіше всього забиваються рослинними рештками. Ненадійність полягає також в складності конструкції ротаційного плуга та забиванні рослинними рештками П-подібного простору між двома стійками ножа. В основу корисної моделі поставлена задача у створенні такого ротаційного плуга, який би мав більшу надійність, та не забивався б рослинними рештками. Одночасно при цьому збільшується можливість проходження великих ґрудок землі чи кам'янистих включень, які часто трапляються на оброблюваному полі. Це досягається тим, що у відомому ротаційному плузі, який містить вмонтований на рамі привідний барабан з горизонтальною віссю обертання, різальні ножі мають Г-подібну форму. Крім того, стійки кріплення Г-подібних ножів розміщені зі сторони необробленого поля. Корисна модель пояснюється кресленнями, де на фіг. 1 схематично показаний пристрій для обробки ґрунту, вигляд збоку; на фіг. 2 - вигляд зверху (два верхніх ножі не показані). Ротаційний плуг включає раму 1 зі стійкою, на якій міститься барабан 2, що має горизонтальну вісь обертання, розміщені на ньому різальні ножі 3 та транспортувальні пластини 4. При цьому різальні ножі 3 мають Г-подібну форму та кріпляться на стійках 5, які розміщені зі сторони необроблюваного поля. Ротаційний плуг працює наступним чином. Привід від гідромотора чи від вала відбору потужності, який може бути різної дії, обертає барабан 2 з різальними ножами 3. При своєму обертанні різальні ножі 3 відрізають пласт ґрунту та викладають його на транспортуючу пластину 4, яка допомагає йому частково обертатись, суміщаючись з площиною поля. При роботі ротаційного плуга завжди проходить процес забивання ножів рослинними рештками, які можуть зовсім вивести з ладу П-подібні ножі. При роботі Г-подібних ножів не існує замкнутої зони забивання, оскільки сама форма ножа сприяє сходу рослинних решток. Крім того, стійка кріплення Г-подібних ножів, розміщена зі сторони необробленого поля, сприяє защемленню та стягуванню рослинних решток самим ґрунтовим монолітом, який своїм контактом стягує зі стійки рослинні рештки в одну сторону. Це сприяє значному підвищенню надійності як різальних ножів, так і всього ротаційного плуга в цілому. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 1. Ротаційний плуг, який містить вмонтований на рамі привідний барабан з горизонтальною віссю обертання та розміщені на ньому різальні ножі з транспортувальними пластинами, який відрізняється тим, що різальні ножі мають Г-подібну форму. 2. Ротаційний плуг за п.1, який відрізняється тим, що стійки кріплення Г-подібних ножів розміщені зі сторони необробленого поля. 1 UA 72726 U Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
