Ротаційний розпушувач грунту

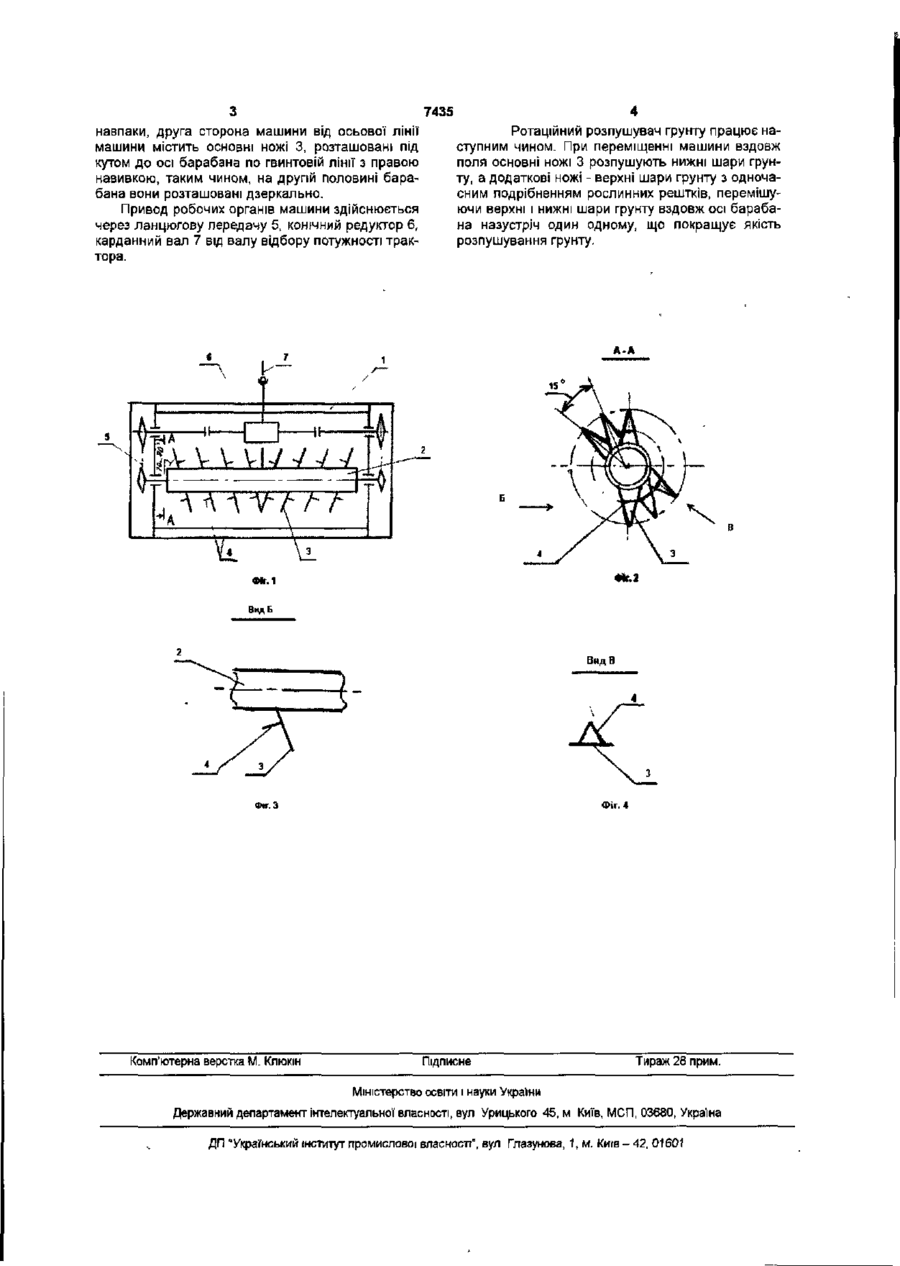

1 Ротаційний розпушувач ґрунту, що містить раму, з розташованим на ній барабаном з ножами і горизонтальною віссю обертання, механізм при воду, який відрізняється тим, що барабан розміщений перпендикулярно до напрямку руху машини і оснащений основними і додатковими ножами, які мають трикутну форму, причому додатковий ніж розміщений перпендикулярно до основного ножа на висоті 2/3 довжини від твірної барабана 2 Розпушувач за п 1, який відрізняється тим, що додаткові ножі розміщені по гвинтовій лінії паралельно до твірної барабана Корисна модель відноситься до галузі сільськогосподарського машинобудування, зокрема до ґрунтообробних знарядь і може бути використаний для передпосівного суцільного обробітку грунту Відома конструкція ґрунтового сепаратора [Пат Україна, №41108 А, МПК А01ВЗЗ/02, А01В49/06], що складається з рами, приводу, двох пруткових барабанів, встановлених з можливістю переміщення прутків одного барабану в міжпруткових зазорах іншого барабану, де прутки розміщені з зазором 5-8 мм Недоліком цієї машини є забивання робочих органів рослинними рештками та велика металомісткість агрегату Відоме знаряддя для обробітку грунту, що містить раму з розташованим на ній з горизонтальною віссю обертання фрезерним барабаном з ножами та підрізаючими робочими органами [а с СРСР №721021, МПК А01В49/02, А01ВЗЗ/02] Недоліком нього знаряддя є низька якість розпушування грунту і його сепарація, подрібнення рослинних та пожнивних рештків, так як ножі фрезерного барабана виготовлені прямими, внаслідок чого пласт грунту відокремлюється рубаним різанням, без поздовжнього, відносно осі барабана Як прототип, відоме ґрунтообробне знаряддя [Пат Україна, №20612 А, МПК А01ВЗЗ/00], де обробіток грунту здійснюється за рахунок використання різання з ковзанням і робочий барабан має активні робочі ножі трапецієподібної форми розміщені під кутом до барабана ткість обробітку грунту і недостатня маневреність агрегату В основу корисної моделі поставлена задача удосконалення роботи ґрунтообробного знаряддя, в якому встановлені додаткові бокові ножі трикутної форми під кутом 70 80° до осі барабана, які розміщені по гвинтовій лінії довжина яких дорівнює 1/3 довжини основного ножа, і за рахунок цього покращується якість розпушування грунту та зменшується металомісткість агрегату Поставлена задача досягається тим, що ротаційний розпушувач грунту, який складається з рами, на якій розташований барабан з горизонтальною віссю обертання, що має основні робочі ножі для руйнування нижніх шарів грунту та додаткові бокові ножі які розміщені перпендикулярно до площини основних ножів, для руйнування верхніх шарів грунту Суть корисної моделі пояснюється кресленнями де на фіг 1 - схема взаємного розміщення робочих органів розпушувача у горизонтальній площині, фіг 2 - вигляд барабана збоку фіг 3 - вигляд основного і додаткових ножів у вертикальній площині, фіг 4 - вигляд основного і додаткового ножів у горизонтальній площині Ротаційний розпушувач грунту складається з рами 1, на якій розміщені барабан 2, що містить основні робочі ножі 3 і додаткові ножі 4 Основні і додаткові ножі мають трикутну форму Основні НОЖІ 3, розташовані під кутом до осі барабана 2 і закріплені на барабані по гвинтовій лінії з правою навивкою до основи лінії машини, і Недоліком цього знаряддя є велика енергоміс ю со 7435 навпаки, друга сторона машини від осьової лінії машини містить основні ножі 3, розташовані під кутом до осі барабана по гвинтовій лінії з правою навивкою, таким чином, на другій половині барабана вони розташовані дзеркально. Привод робочих органів машини здійснюється через ланцюгову передачу 5, конічний редуктор 6, карданний вал 7 від валу відбору потужності трактора. 4 Ротаційний розпушувач грунту працює наступним чином. При переміщенні машини вздовж поля основні ножі 3 розпушують нижні шари грунту, а додаткові ножі - верхні шари грунту з одночасним подрібненням рослинних рештків, перемішуючи верхні і нижні шари грунту вздовж осі барабана назустріч один одному, що покращує якість розпушування грунту. А-А 6 7 I V I VIVVV V A. Фіг. 2 ФІГ. 1 Вид Б Вид В Фіг. 4 Комп'ютерна верстка М. Клюкін Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент Інтелектуальної власності, вул Урицького 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м. Kws-42, 01601
