Електроакустичний перетворювач

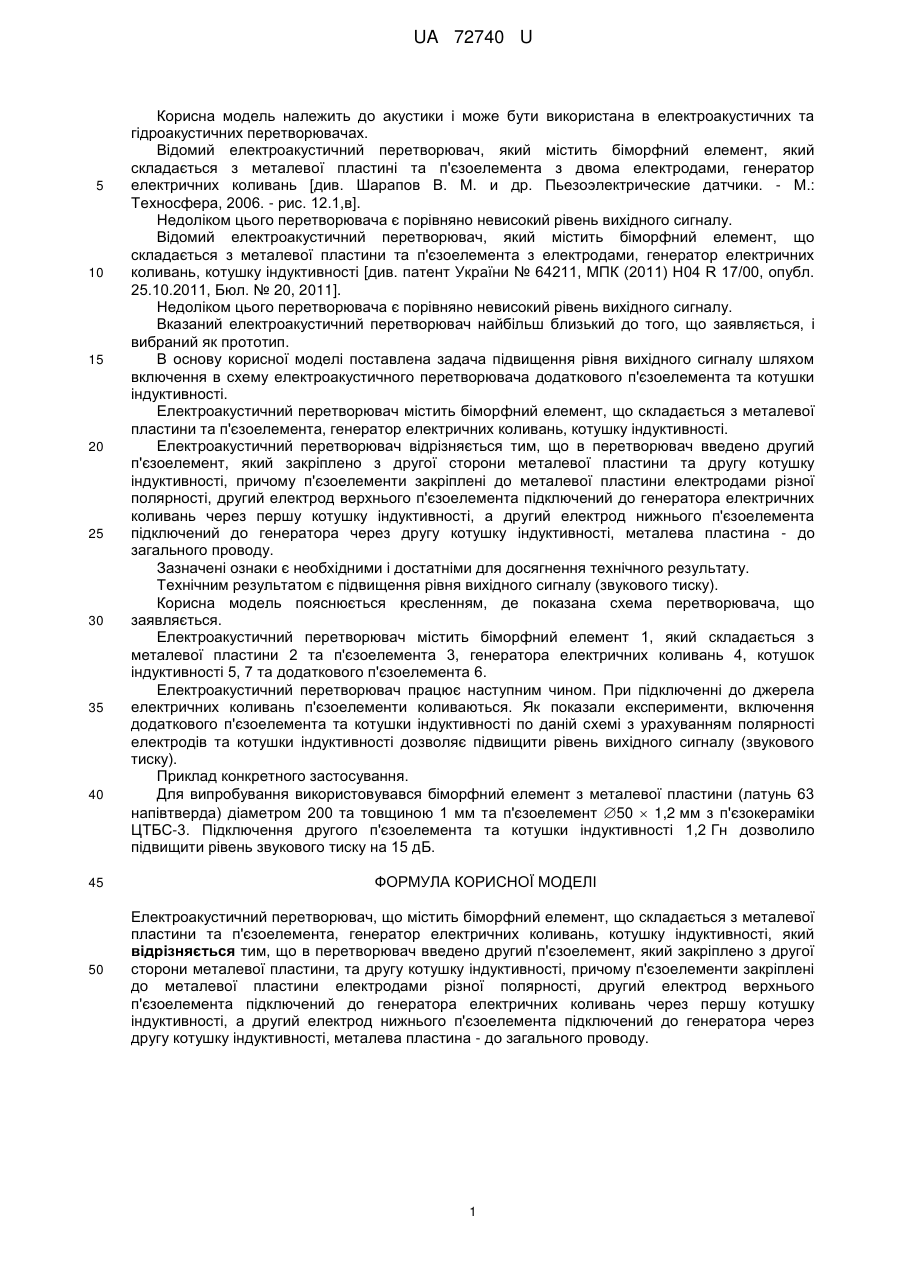

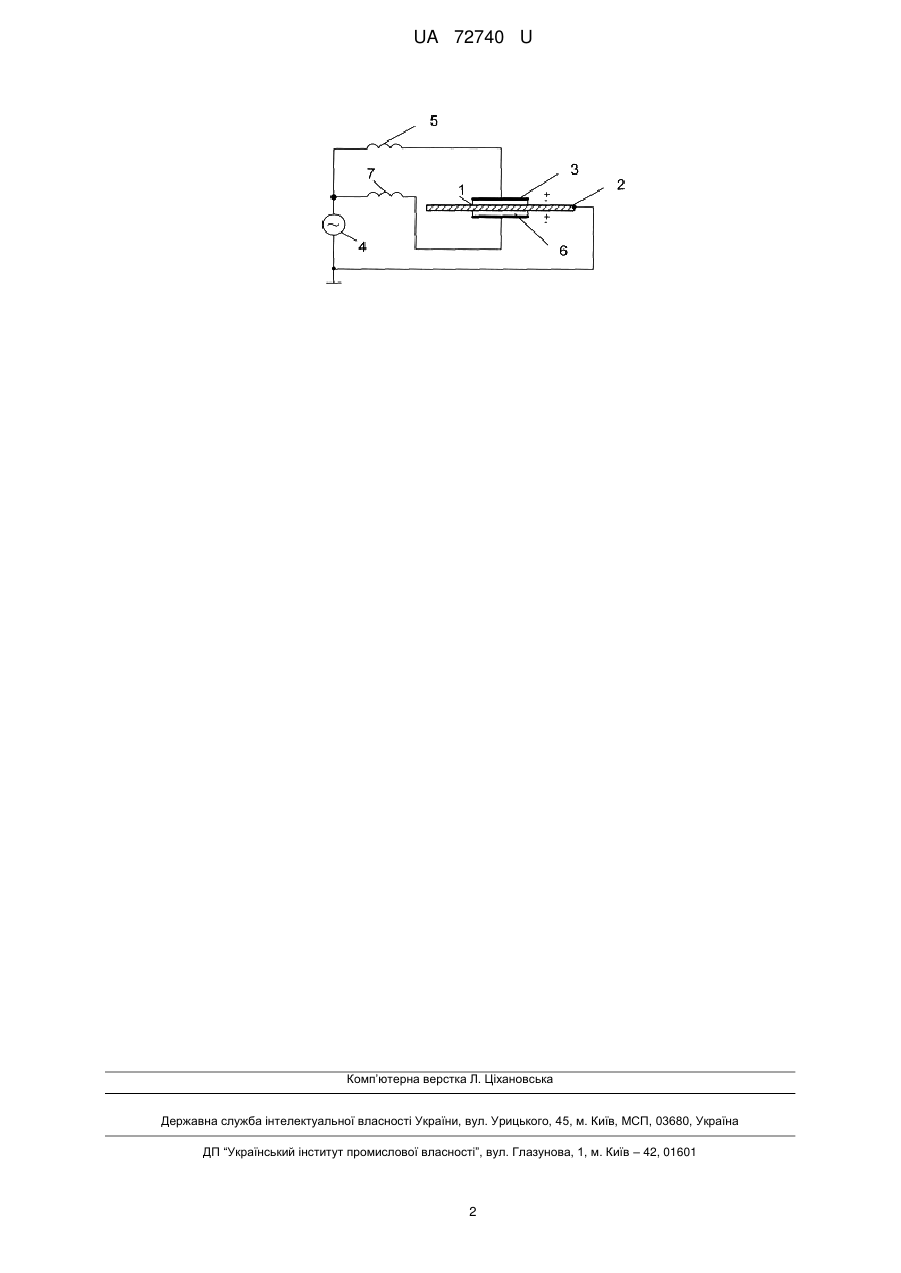

Реферат: UA 72740 U UA 72740 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до акустики і може бути використана в електроакустичних та гідроакустичних перетворювачах. Відомий електроакустичний перетворювач, який містить біморфний елемент, який складається з металевої пластині та п'єзоелемента з двома електродами, генератор електричних коливань [див. Шарапов В. М. и др. Пьезоэлектрические датчики. - М.: Техносфера, 2006. - рис. 12.1,в]. Недоліком цього перетворювача є порівняно невисокий рівень вихідного сигналу. Відомий електроакустичний перетворювач, який містить біморфний елемент, що складається з металевої пластини та п'єзоелемента з електродами, генератор електричних коливань, котушку індуктивності [див. патент України № 64211, МПК (2011) Н04 R 17/00, опубл. 25.10.2011, Бюл. № 20, 2011]. Недоліком цього перетворювача є порівняно невисокий рівень вихідного сигналу. Вказаний електроакустичний перетворювач найбільш близький до того, що заявляється, і вибраний як прототип. В основу корисної моделі поставлена задача підвищення рівня вихідного сигналу шляхом включення в схему електроакустичного перетворювача додаткового п'єзоелемента та котушки індуктивності. Електроакустичний перетворювач містить біморфний елемент, що складається з металевої пластини та п'єзоелемента, генератор електричних коливань, котушку індуктивності. Електроакустичний перетворювач відрізняється тим, що в перетворювач введено другий п'єзоелемент, який закріплено з другої сторони металевої пластини та другу котушку індуктивності, причому п'єзоелементи закріплені до металевої пластини електродами різної полярності, другий електрод верхнього п'єзоелемента підключений до генератора електричних коливань через першу котушку індуктивності, а другий електрод нижнього п'єзоелемента підключений до генератора через другу котушку індуктивності, металева пластина - до загального проводу. Зазначені ознаки є необхідними і достатніми для досягнення технічного результату. Технічним результатом є підвищення рівня вихідного сигналу (звукового тиску). Корисна модель пояснюється кресленням, де показана схема перетворювача, що заявляється. Електроакустичний перетворювач містить біморфний елемент 1, який складається з металевої пластини 2 та п'єзоелемента 3, генератора електричних коливань 4, котушок індуктивності 5, 7 та додаткового п'єзоелемента 6. Електроакустичний перетворювач працює наступним чином. При підключенні до джерела електричних коливань п'єзоелементи коливаються. Як показали експерименти, включення додаткового п'єзоелемента та котушки індуктивності по даній схемі з урахуванням полярності електродів та котушки індуктивності дозволяє підвищити рівень вихідного сигналу (звукового тиску). Приклад конкретного застосування. Для випробування використовувався біморфний елемент з металевої пластини (латунь 63 напівтверда) діаметром 200 та товщиною 1 мм та п'єзоелемент 50  1,2 мм з п'єзокераміки ЦТБС-3. Підключення другого п'єзоелемента та котушки індуктивності 1,2 Гн дозволило підвищити рівень звукового тиску на 15 дБ. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Електроакустичний перетворювач, що містить біморфний елемент, що складається з металевої пластини та п'єзоелемента, генератор електричних коливань, котушку індуктивності, який відрізняється тим, що в перетворювач введено другий п'єзоелемент, який закріплено з другої сторони металевої пластини, та другу котушку індуктивності, причому п'єзоелементи закріплені до металевої пластини електродами різної полярності, другий електрод верхнього п'єзоелемента підключений до генератора електричних коливань через першу котушку індуктивності, а другий електрод нижнього п'єзоелемента підключений до генератора через другу котушку індуктивності, металева пластина - до загального проводу. 1 UA 72740 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
