Електроакустичний перетворювач
Номер патенту: 59479
Опубліковано: 10.05.2011
Формула / Реферат

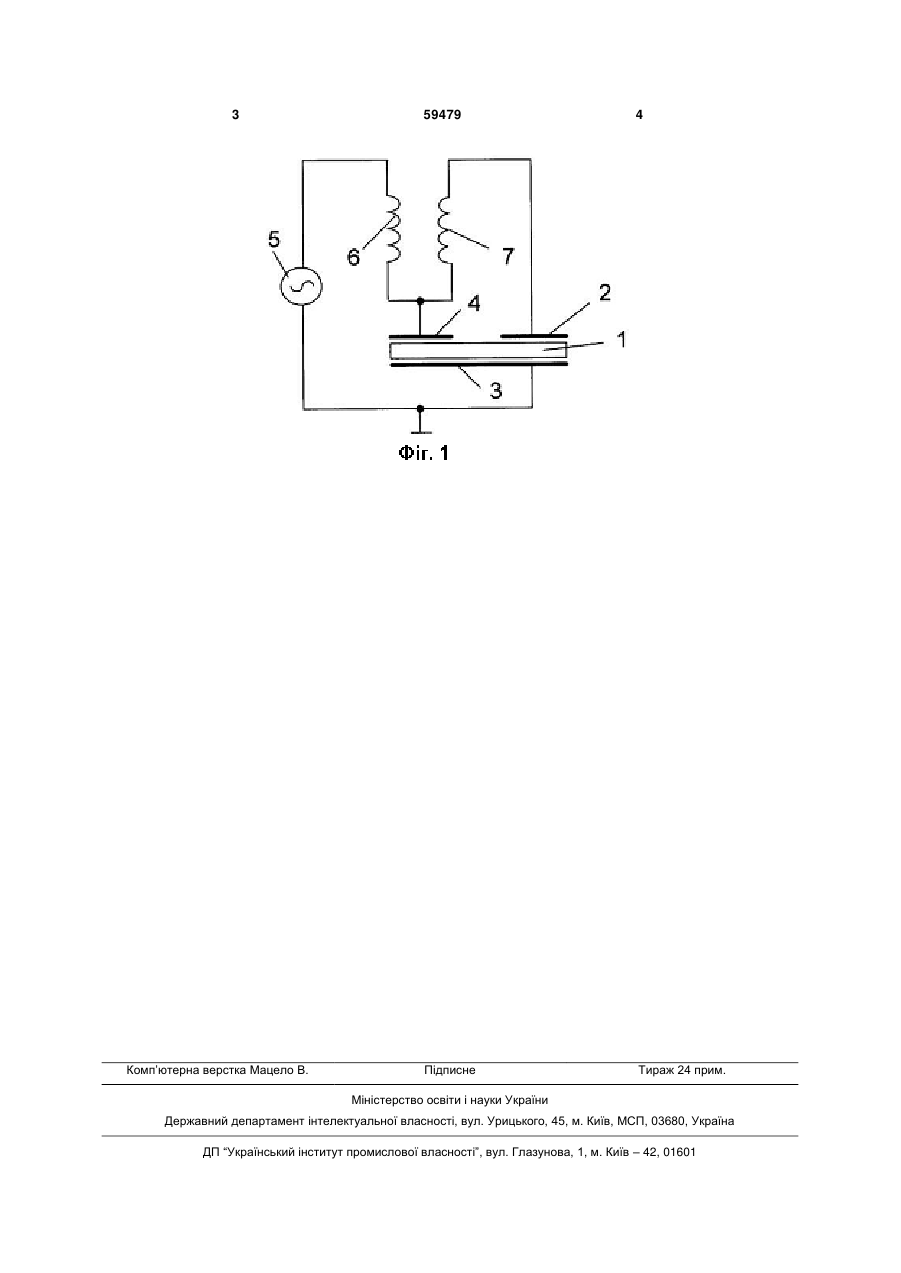

Електроакустичний перетворювач, який містить мономорфний або біморфний п'єзоелемент з електродами, генератор електричних коливань, який відрізняється тим, що в перетворювач введено дві котушки індуктивності, а на п'єзоелементі виконано додатковий електрод, причому перша котушка з'єднана з генератором електричних коливань, друга котушка з'єднана з одним з електродів п'єзоелемента, другі виводи котушок з'єднані між собою та з додатковим електродом, а другі виводи генератора електричних коливань та п'єзоелемента з'єднані з загальним проводом схеми.
Текст
Електроакустичний перетворювач, який містить мономорфний або біморфний п'єзоелемент з електродами, генератор електричних коливань, 3 Комп’ютерна верстка Мацело В. 59479 4 Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюElectoaccoustic trancducer
Автори англійськоюSharapov Valerii Mykhailovych, Sotula Zhanna Vasylivna
Назва патенту російськоюЭлектроакустический преобразователь
Автори російськоюШарапов Валерий Михайлович, Сотула Жанна Васильевна
МПК / Мітки
МПК: H04R 17/00
Мітки: перетворювач, електроакустичний
