Електроакустичний перетворювач

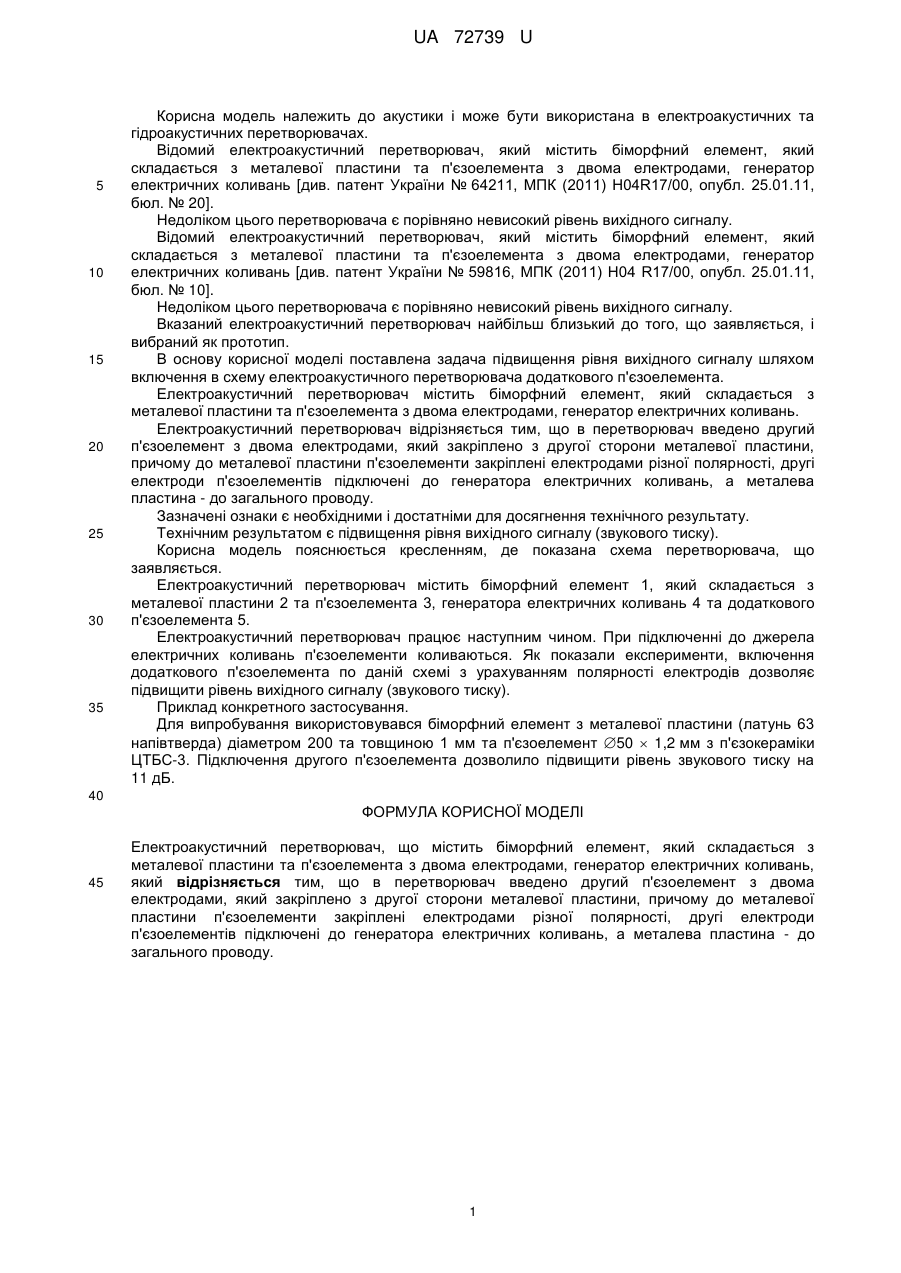

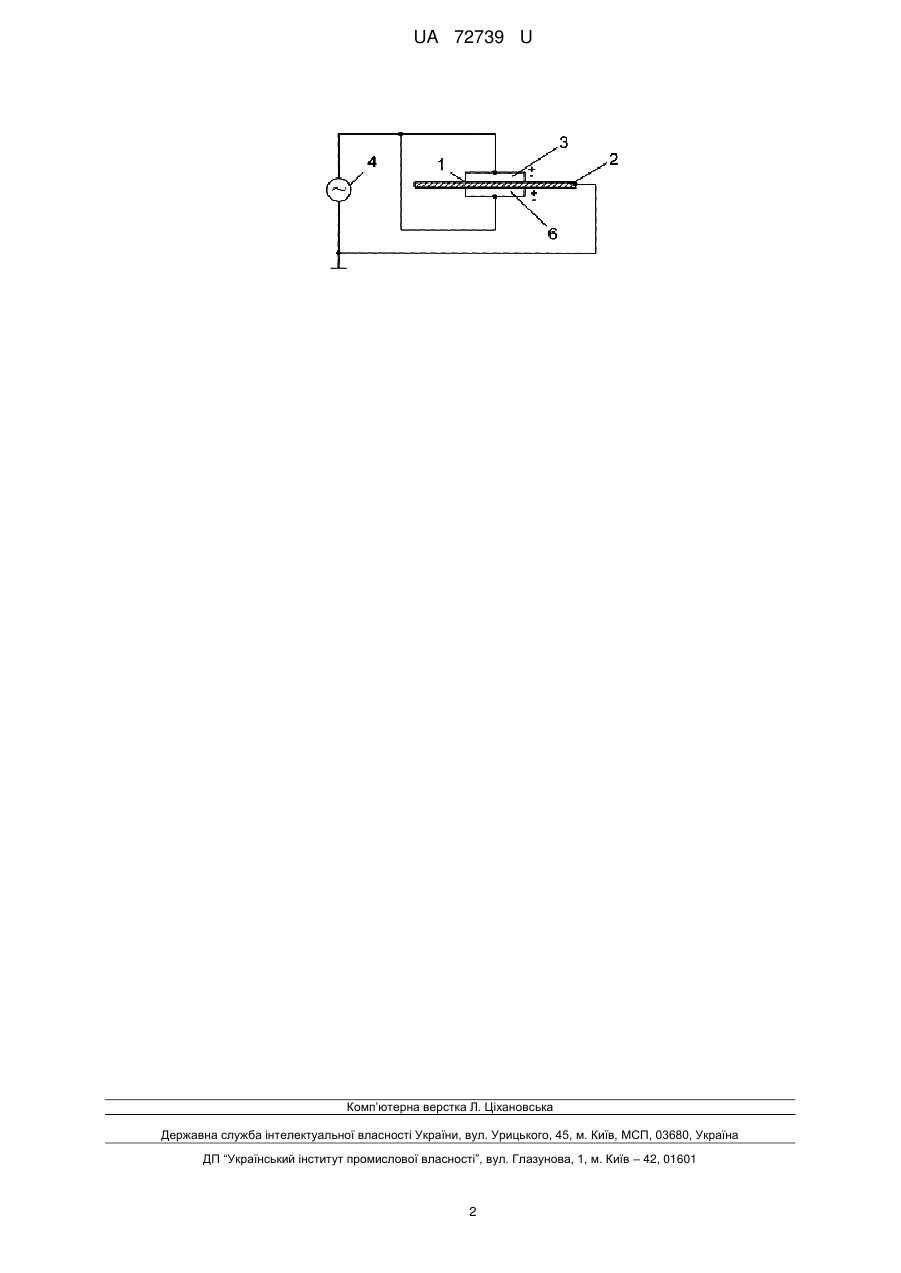

Реферат: UA 72739 U UA 72739 U 5 10 15 20 25 30 35 Корисна модель належить до акустики і може бути використана в електроакустичних та гідроакустичних перетворювачах. Відомий електроакустичний перетворювач, який містить біморфний елемент, який складається з металевої пластини та п'єзоелемента з двома електродами, генератор електричних коливань [див. патент України № 64211, МПК (2011) Н04R17/00, опубл. 25.01.11, бюл. № 20]. Недоліком цього перетворювача є порівняно невисокий рівень вихідного сигналу. Відомий електроакустичний перетворювач, який містить біморфний елемент, який складається з металевої пластини та п'єзоелемента з двома електродами, генератор електричних коливань [див. патент України № 59816, МПК (2011) Н04 R17/00, опубл. 25.01.11, бюл. № 10]. Недоліком цього перетворювача є порівняно невисокий рівень вихідного сигналу. Вказаний електроакустичний перетворювач найбільш близький до того, що заявляється, і вибраний як прототип. В основу корисної моделі поставлена задача підвищення рівня вихідного сигналу шляхом включення в схему електроакустичного перетворювача додаткового п'єзоелемента. Електроакустичний перетворювач містить біморфний елемент, який складається з металевої пластини та п'єзоелемента з двома електродами, генератор електричних коливань. Електроакустичний перетворювач відрізняється тим, що в перетворювач введено другий п'єзоелемент з двома електродами, який закріплено з другої сторони металевої пластини, причому до металевої пластини п'єзоелементи закріплені електродами різної полярності, другі електроди п'єзоелементів підключені до генератора електричних коливань, а металева пластина - до загального проводу. Зазначені ознаки є необхідними і достатніми для досягнення технічного результату. Технічним результатом є підвищення рівня вихідного сигналу (звукового тиску). Корисна модель пояснюється кресленням, де показана схема перетворювача, що заявляється. Електроакустичний перетворювач містить біморфний елемент 1, який складається з металевої пластини 2 та п'єзоелемента 3, генератора електричних коливань 4 та додаткового п'єзоелемента 5. Електроакустичний перетворювач працює наступним чином. При підключенні до джерела електричних коливань п'єзоелементи коливаються. Як показали експерименти, включення додаткового п'єзоелемента по даній схемі з урахуванням полярності електродів дозволяє підвищити рівень вихідного сигналу (звукового тиску). Приклад конкретного застосування. Для випробування використовувався біморфний елемент з металевої пластини (латунь 63 напівтверда) діаметром 200 та товщиною 1 мм та п'єзоелемент 50  1,2 мм з п'єзокераміки ЦТБС-3. Підключення другого п'єзоелемента дозволило підвищити рівень звукового тиску на 11 дБ. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Електроакустичний перетворювач, що містить біморфний елемент, який складається з металевої пластини та п'єзоелемента з двома електродами, генератор електричних коливань, який відрізняється тим, що в перетворювач введено другий п'єзоелемент з двома електродами, який закріплено з другої сторони металевої пластини, причому до металевої пластини п'єзоелементи закріплені електродами різної полярності, другі електроди п'єзоелементів підключені до генератора електричних коливань, а металева пластина - до загального проводу. 1 UA 72739 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
