Пристрій захисту для портативних радіоізотопних оглядових приладів

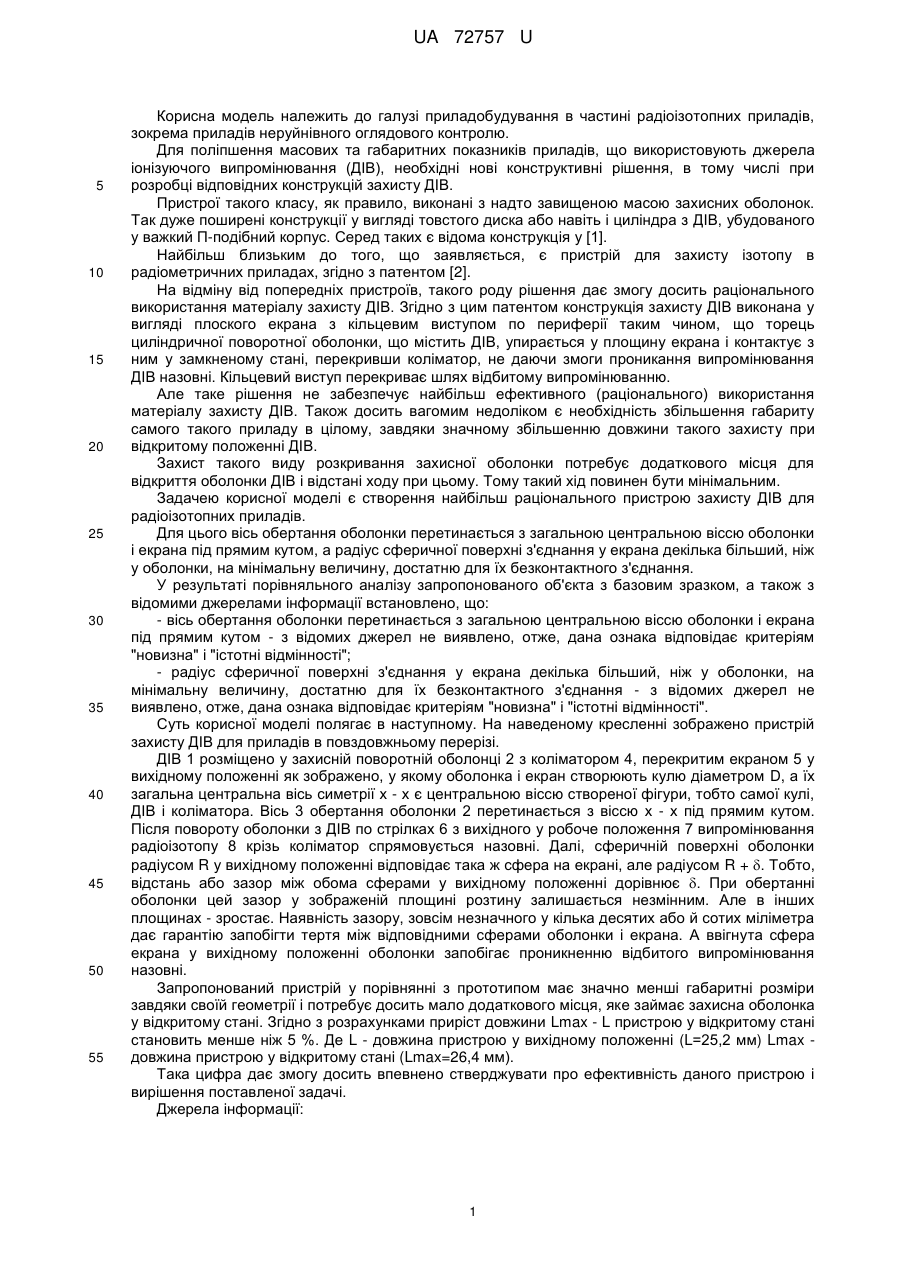

Реферат: UA 72757 U UA 72757 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі приладобудування в частині радіоізотопних приладів, зокрема приладів неруйнівного оглядового контролю. Для поліпшення масових та габаритних показників приладів, що використовують джерела іонізуючого випромінювання (ДІВ), необхідні нові конструктивні рішення, в тому числі при розробці відповідних конструкцій захисту ДІВ. Пристрої такого класу, як правило, виконані з надто завищеною масою захисних оболонок. Так дуже поширені конструкції у вигляді товстого диска або навіть і циліндра з ДІВ, убудованого у важкий П-подібний корпус. Серед таких є відома конструкція у [1]. Найбільш близьким до того, що заявляється, є пристрій для захисту ізотопу в радіометричних приладах, згідно з патентом [2]. На відміну від попередніх пристроїв, такого роду рішення дає змогу досить раціонального використання матеріалу захисту ДІВ. Згідно з цим патентом конструкція захисту ДІВ виконана у вигляді плоского екрана з кільцевим виступом по периферії таким чином, що торець циліндричної поворотної оболонки, що містить ДІВ, упирається у площину екрана і контактує з ним у замкненому стані, перекривши коліматор, не даючи змоги проникання випромінювання ДІВ назовні. Кільцевий виступ перекриває шлях відбитому випромінюванню. Але таке рішення не забезпечує найбільш ефективного (раціонального) використання матеріалу захисту ДІВ. Також досить вагомим недоліком є необхідність збільшення габариту самого такого приладу в цілому, завдяки значному збільшенню довжини такого захисту при відкритому положенні ДІВ. Захист такого виду розкривання захисної оболонки потребує додаткового місця для відкриття оболонки ДІВ і відстані ходу при цьому. Тому такий хід повинен бути мінімальним. Задачею корисної моделі є створення найбільш раціонального пристрою захисту ДІВ для радіоізотопних приладів. Для цього вісь обертання оболонки перетинається з загальною центральною віссю оболонки і екрана під прямим кутом, а радіус сферичної поверхні з'єднання у екрана декілька більший, ніж у оболонки, на мінімальну величину, достатню для їх безконтактного з'єднання. У результаті порівняльного аналізу запропонованого об'єкта з базовим зразком, а також з відомими джерелами інформації встановлено, що: - вісь обертання оболонки перетинається з загальною центральною віссю оболонки і екрана під прямим кутом - з відомих джерел не виявлено, отже, дана ознака відповідає критеріям "новизна" і "істотні відмінності"; - радіус сферичної поверхні з'єднання у екрана декілька більший, ніж у оболонки, на мінімальну величину, достатню для їх безконтактного з'єднання - з відомих джерел не виявлено, отже, дана ознака відповідає критеріям "новизна" і "істотні відмінності". Суть корисної моделі полягає в наступному. На наведеному кресленні зображено пристрій захисту ДІВ для приладів в повздовжньому перерізі. ДІВ 1 розміщено у захисній поворотній оболонці 2 з коліматором 4, перекритим екраном 5 у вихідному положенні як зображено, у якому оболонка і екран створюють кулю діаметром D, а їх загальна центральна вісь симетрії х - х є центральною віссю створеної фігури, тобто самої кулі, ДІВ і коліматора. Вісь 3 обертання оболонки 2 перетинається з віссю х - х під прямим кутом. Після повороту оболонки з ДІВ по стрілках 6 з вихідного у робоче положення 7 випромінювання радіоізотопу 8 крізь коліматор спрямовується назовні. Далі, сферичній поверхні оболонки радіусом R у вихідному положенні відповідає така ж сфера на екрані, але радіусом R + . Тобто, відстань або зазор між обома сферами у вихідному положенні дорівнює . При обертанні оболонки цей зазор у зображеній площині розтину залишається незмінним. Але в інших площинах - зростає. Наявність зазору, зовсім незначного у кілька десятих або й сотих міліметра дає гарантію запобігти тертя між відповідними сферами оболонки і екрана. А ввігнута сфера екрана у вихідному положенні оболонки запобігає проникненню відбитого випромінювання назовні. Запропонований пристрій у порівнянні з прототипом має значно менші габаритні розміри завдяки своїй геометрії і потребує досить мало додаткового місця, яке займає захисна оболонка у відкритому стані. Згідно з розрахунками приріст довжини Lmax - L пристрою у відкритому стані становить менше ніж 5 %. Де L - довжина пристрою у вихідному положенні (L=25,2 мм) Lmax довжина пристрою у відкритому стані (Lmax=26,4 мм). Така цифра дає змогу досить впевнено стверджувати про ефективність даного пристрою і вирішення поставленої задачі. Джерела інформації: 1 UA 72757 U 5 1. Radiation protection - Apparatus for industrial gamma radiography. Part 1: Specifications for performance, design and tests: ISO 3999-1 [First edition 2000-04-15]. - 2000. - P. 31. - (International standard). 2. Пат. 81863 України МПК G01T 7/00. Пристрій для захисту ізотопу в радіометричних приладах / Литвин В. П.; заявник та патентовласник Науково - дослідний та проектноконструкторський інститут "Іскра", м. Луганськ. - № а 2006 07746, заявл. 10.07.2006; опубл. 10.01.2008, Бюл. № 1. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Пристрій захисту для портативних радіоізотопних оглядових приладів, що містить захисну поворотну оболонку і екран, які у вихідному положенні з'єднані і утворюють кулю, всередині якої знаходиться джерело іонізуючого випромінювання (ДІВ) і коліматор, перекритий екраном, поверхні з'єднання оболонки і екрана є сферичними випуклою у оболонці і увігнутою у екрані, а загальна центральна вісь симетрії сферичних поверхонь оболонки й екрана співпадає з центральною віссю самої створеної кулі, ДІВ і коліматора, який відрізняється тим, що вісь обертання оболонки перетинається з загальною центральною віссю оболонки і екрана під прямим кутом, а радіус сферичної поверхні з'єднання у екрана декілька більший, ніж у оболонки, на мінімальну величину, достатню для їх безконтактного з'єднання. Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
