Подрібнювач пресованих стеблових матеріалів

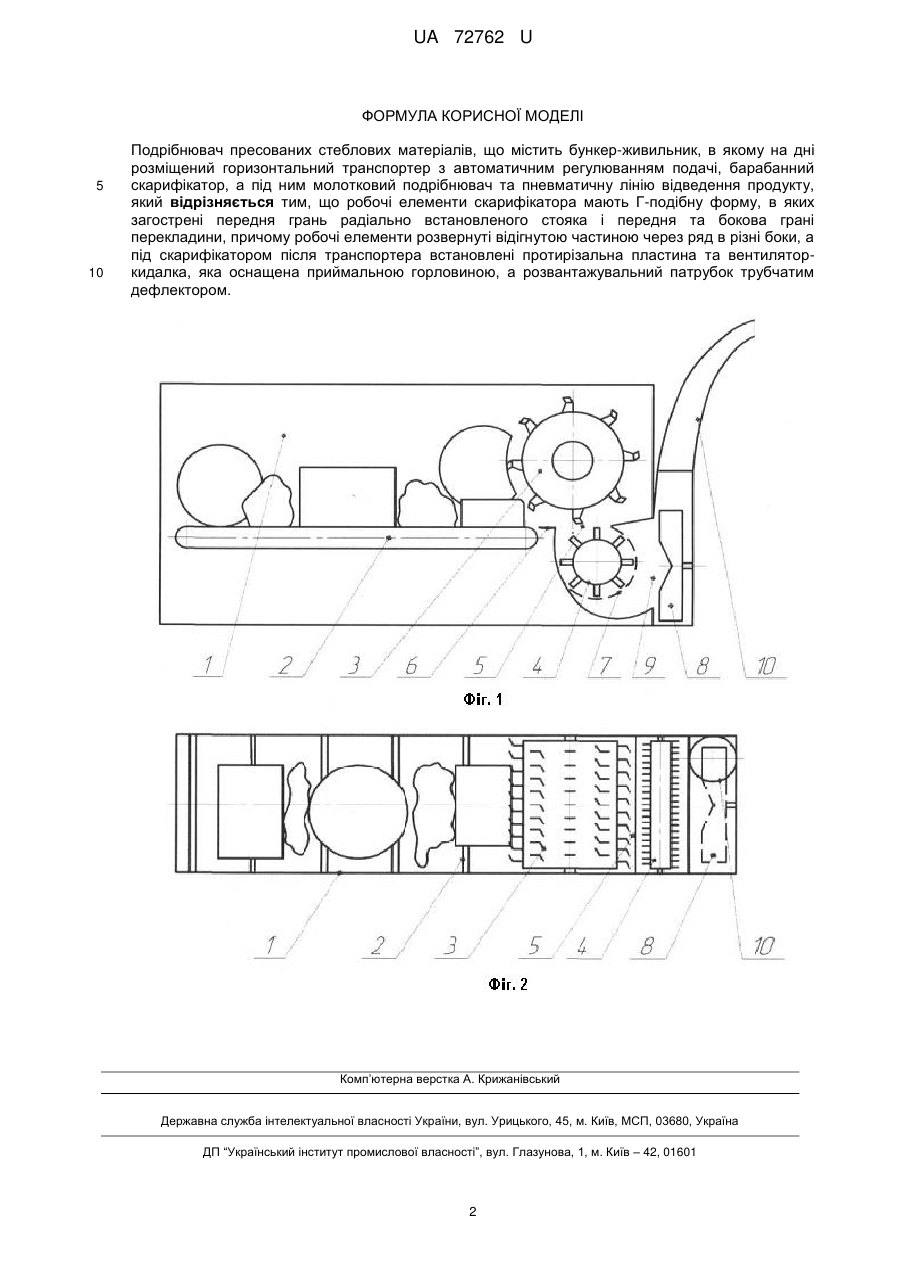

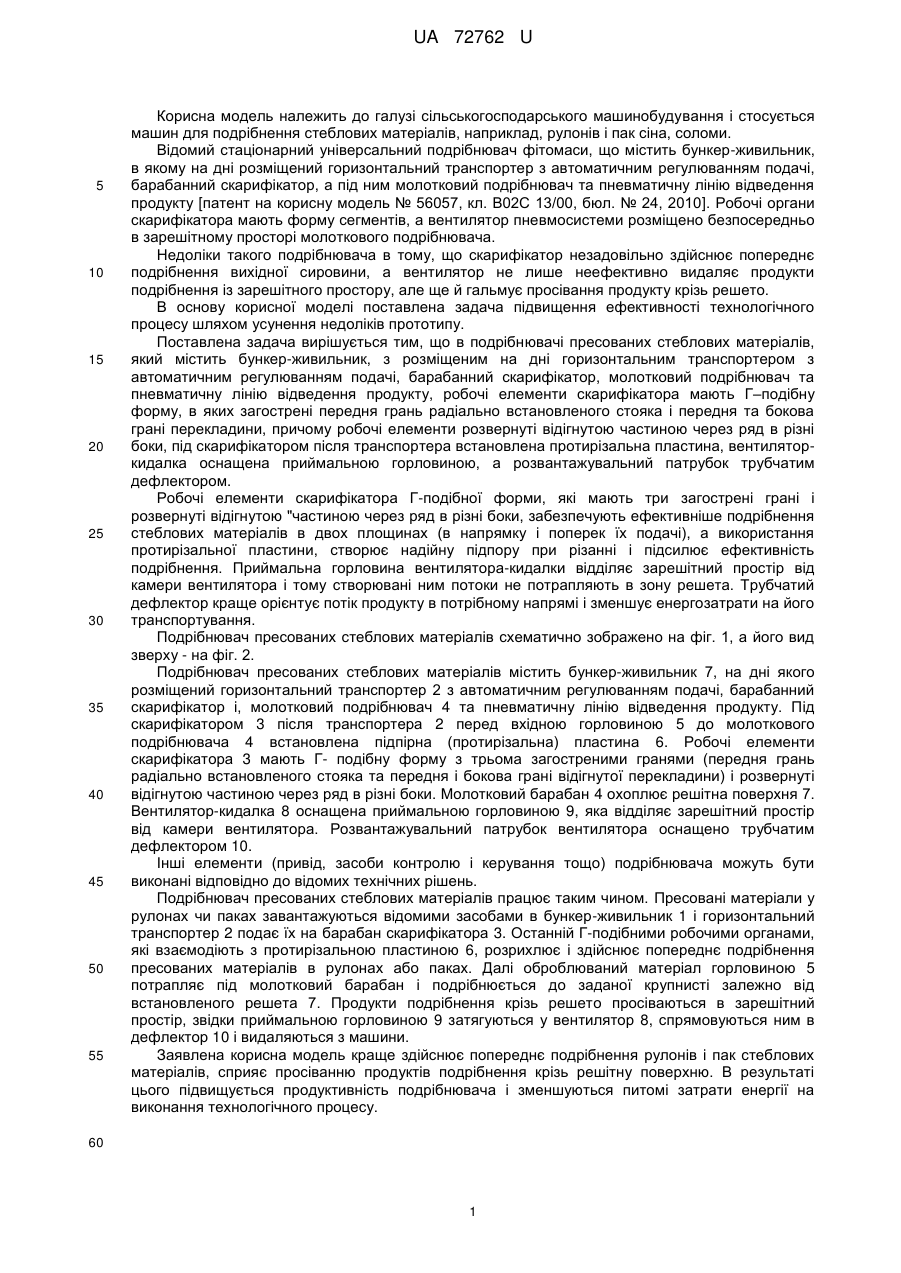

Реферат: UA 72762 U UA 72762 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі сільськогосподарського машинобудування і стосується машин для подрібнення стеблових матеріалів, наприклад, рулонів і пак сіна, соломи. Відомий стаціонарний універсальний подрібнювач фітомаси, що містить бункер-живильник, в якому на дні розміщений горизонтальний транспортер з автоматичним регулюванням подачі, барабанний скарифікатор, а під ним молотковий подрібнювач та пневматичну лінію відведення продукту [патент на корисну модель № 56057, кл. В02С 13/00, бюл. № 24, 2010]. Робочі органи скарифікатора мають форму сегментів, а вентилятор пневмосистеми розміщено безпосередньо в зарешітному просторі молоткового подрібнювача. Недоліки такого подрібнювача в тому, що скарифікатор незадовільно здійснює попереднє подрібнення вихідної сировини, а вентилятор не лише неефективно видаляє продукти подрібнення із зарешітного простору, але ще й гальмує просівання продукту крізь решето. В основу корисної моделі поставлена задача підвищення ефективності технологічного процесу шляхом усунення недоліків прототипу. Поставлена задача вирішується тим, що в подрібнювачі пресованих стеблових матеріалів, який містить бункер-живильник, з розміщеним на дні горизонтальним транспортером з автоматичним регулюванням подачі, барабанний скарифікатор, молотковий подрібнювач та пневматичну лінію відведення продукту, робочі елементи скарифікатора мають Г–подібну форму, в яких загострені передня грань радіально встановленого стояка і передня та бокова грані перекладини, причому робочі елементи розвернуті відігнутою частиною через ряд в різні боки, під скарифікатором після транспортера встановлена протирізальна пластина, вентиляторкидалка оснащена приймальною горловиною, а розвантажувальний патрубок трубчатим дефлектором. Робочі елементи скарифікатора Г-подібної форми, які мають три загострені грані і розвернуті відігнутою "частиною через ряд в різні боки, забезпечують ефективніше подрібнення стеблових матеріалів в двох площинах (в напрямку і поперек їх подачі), а використання протирізальної пластини, створює надійну підпору при різанні і підсилює ефективність подрібнення. Приймальна горловина вентилятора-кидалки відділяє зарешітний простір від камери вентилятора і тому створювані ним потоки не потрапляють в зону решета. Трубчатий дефлектор краще орієнтує потік продукту в потрібному напрямі і зменшує енергозатрати на його транспортування. Подрібнювач пресованих стеблових матеріалів схематично зображено на фіг. 1, а його вид зверху - на фіг. 2. Подрібнювач пресованих стеблових матеріалів містить бункер-живильник 7, на дні якого розміщений горизонтальний транспортер 2 з автоматичним регулюванням подачі, барабанний скарифікатор і, молотковий подрібнювач 4 та пневматичну лінію відведення продукту. Під скарифікатором 3 після транспортера 2 перед вхідною горловиною 5 до молоткового подрібнювача 4 встановлена підпірна (протирізальна) пластина 6. Робочі елементи скарифікатора 3 мають Г- подібну форму з трьома загостреними гранями (передня грань радіально встановленого стояка та передня і бокова грані відігнутої перекладини) і розвернуті відігнутою частиною через ряд в різні боки. Молотковий барабан 4 охоплює решітна поверхня 7. Вентилятор-кидалка 8 оснащена приймальною горловиною 9, яка відділяє зарешітний простір від камери вентилятора. Розвантажувальний патрубок вентилятора оснащено трубчатим дефлектором 10. Інші елементи (привід, засоби контролю і керування тощо) подрібнювача можуть бути виконані відповідно до відомих технічних рішень. Подрібнювач пресованих стеблових матеріалів працює таким чином. Пресовані матеріали у рулонах чи паках завантажуються відомими засобами в бункер-живильник 1 і горизонтальний транспортер 2 подає їх на барабан скарифікатора 3. Останній Г-подібними робочими органами, які взаємодіють з протирізальною пластиною 6, розрихлює і здійснює попереднє подрібнення пресованих матеріалів в рулонах або паках. Далі оброблюваний матеріал горловиною 5 потрапляє під молотковий барабан і подрібнюється до заданої крупнисті залежно від встановленого решета 7. Продукти подрібнення крізь решето просіваються в зарешітний простір, звідки приймальною горловиною 9 затягуються у вентилятор 8, спрямовуються ним в дефлектор 10 і видаляються з машини. Заявлена корисна модель краще здійснює попереднє подрібнення рулонів і пак стеблових матеріалів, сприяє просіванню продуктів подрібнення крізь решітну поверхню. В результаті цього підвищується продуктивність подрібнювача і зменшуються питомі затрати енергії на виконання технологічного процесу. 60 1 UA 72762 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Подрібнювач пресованих стеблових матеріалів, що містить бункер-живильник, в якому на дні розміщений горизонтальний транспортер з автоматичним регулюванням подачі, барабанний скарифікатор, а під ним молотковий подрібнювач та пневматичну лінію відведення продукту, який відрізняється тим, що робочі елементи скарифікатора мають Г-подібну форму, в яких загострені передня грань радіально встановленого стояка і передня та бокова грані перекладини, причому робочі елементи розвернуті відігнутою частиною через ряд в різні боки, а під скарифікатором після транспортера встановлені протирізальна пластина та вентиляторкидалка, яка оснащена приймальною горловиною, а розвантажувальний патрубок трубчатим дефлектором. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
