Пристрій для магнітної обробки сільськогосподарської продукції

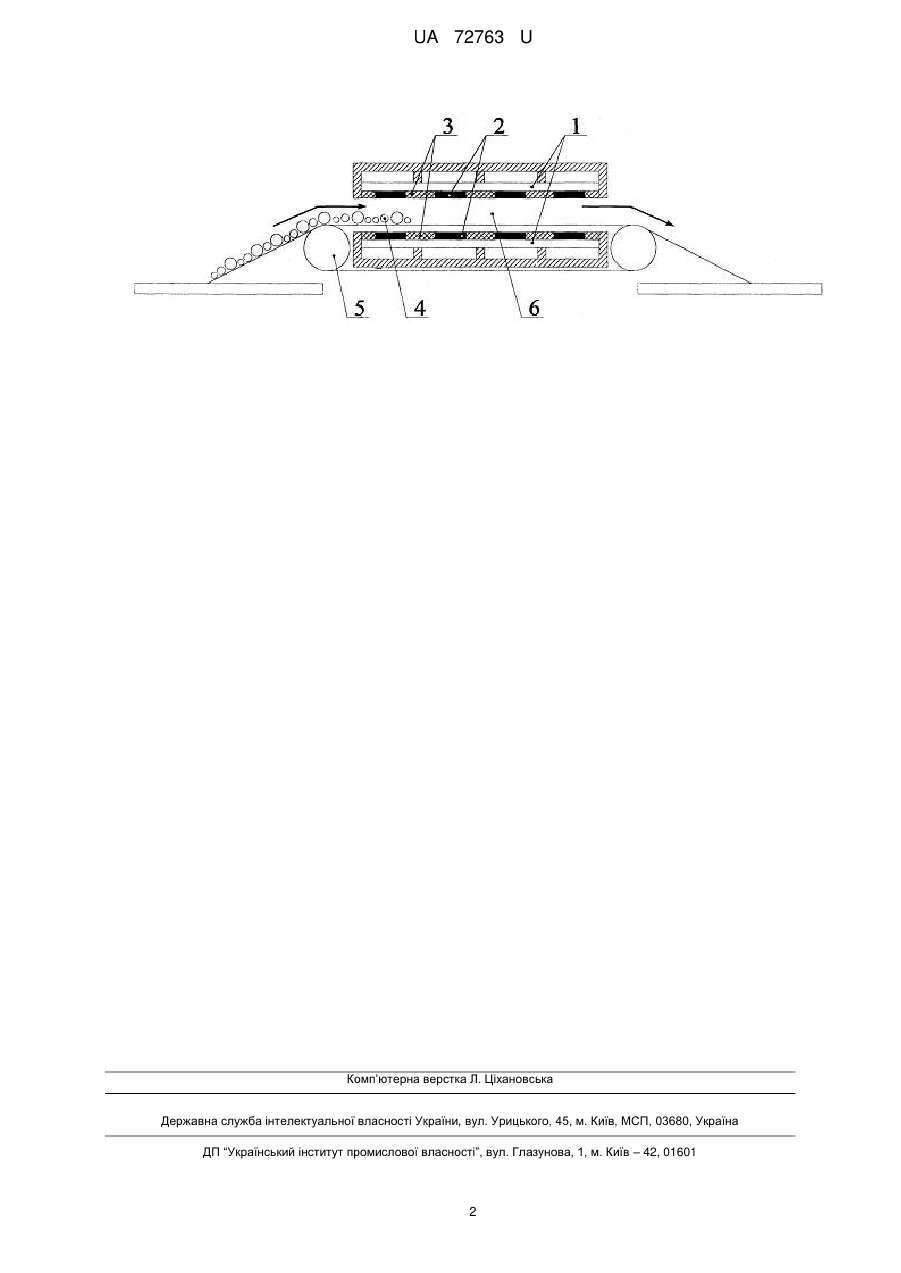

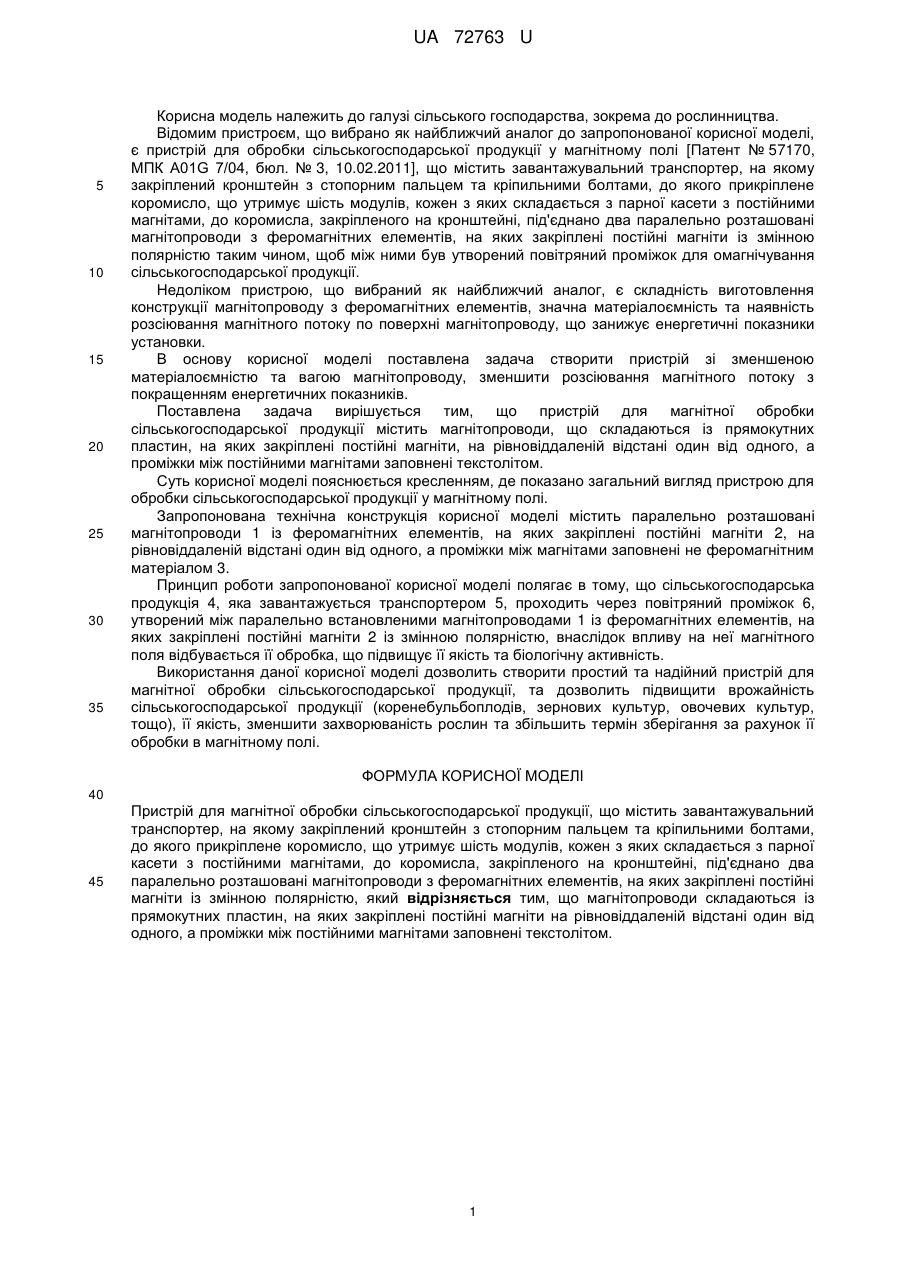

Реферат: Пристрій для магнітної обробки сільськогосподарської продукції містить завантажувальний транспортер, на якому закріплений кронштейн з стопорним пальцем та кріпильними болтами. До кронштейна прикріплене коромисло, що утримує шість модулів, кожен з яких складається з парної касети з постійними магнітами. До коромисла, закріпленого на кронштейні, під'єднано два паралельно розташовані магнітопроводи з феромагнітних елементів, на яких закріплені постійні магніти із змінною полярністю. Магнітопроводи складаються із прямокутних пластин, на яких закріплені постійні магніти на рівновіддаленій відстані один від одного, а проміжки між постійними магнітами заповнені текстолітом. UA 72763 U (54) ПРИСТРІЙ ДЛЯ МАГНІТНОЇ ОБРОБКИ СІЛЬСЬКОГОСПОДАРСЬКОЇ ПРОДУКЦІЇ UA 72763 U UA 72763 U 5 10 15 20 25 30 35 Корисна модель належить до галузі сільського господарства, зокрема до рослинництва. Відомим пристроєм, що вибрано як найближчий аналог до запропонованої корисної моделі, є пристрій для обробки сільськогосподарської продукції у магнітному полі [Патент № 57170, МПК A01G 7/04, бюл. № 3, 10.02.2011], що містить завантажувальний транспортер, на якому закріплений кронштейн з стопорним пальцем та кріпильними болтами, до якого прикріплене коромисло, що утримує шість модулів, кожен з яких складається з парної касети з постійними магнітами, до коромисла, закріпленого на кронштейні, під'єднано два паралельно розташовані магнітопроводи з феромагнітних елементів, на яких закріплені постійні магніти із змінною полярністю таким чином, щоб між ними був утворений повітряний проміжок для омагнічування сільськогосподарської продукції. Недоліком пристрою, що вибраний як найближчий аналог, є складність виготовлення конструкції магнітопроводу з феромагнітних елементів, значна матеріалоємність та наявність розсіювання магнітного потоку по поверхні магнітопроводу, що занижує енергетичні показники установки. В основу корисної моделі поставлена задача створити пристрій зі зменшеною матеріалоємністю та вагою магнітопроводу, зменшити розсіювання магнітного потоку з покращенням енергетичних показників. Поставлена задача вирішується тим, що пристрій для магнітної обробки сільськогосподарської продукції містить магнітопроводи, що складаються із прямокутних пластин, на яких закріплені постійні магніти, на рівновіддаленій відстані один від одного, а проміжки між постійними магнітами заповнені текстолітом. Суть корисної моделі пояснюється кресленням, де показано загальний вигляд пристрою для обробки сільськогосподарської продукції у магнітному полі. Запропонована технічна конструкція корисної моделі містить паралельно розташовані магнітопроводи 1 із феромагнітних елементів, на яких закріплені постійні магніти 2, на рівновіддаленій відстані один від одного, а проміжки між магнітами заповнені не феромагнітним матеріалом 3. Принцип роботи запропонованої корисної моделі полягає в тому, що сільськогосподарська продукція 4, яка завантажується транспортером 5, проходить через повітряний проміжок 6, утворений між паралельно встановленими магнітопроводами 1 із феромагнітних елементів, на яких закріплені постійні магніти 2 із змінною полярністю, внаслідок впливу на неї магнітного поля відбувається її обробка, що підвищує її якість та біологічну активність. Використання даної корисної моделі дозволить створити простий та надійний пристрій для магнітної обробки сільськогосподарської продукції, та дозволить підвищити врожайність сільськогосподарської продукції (коренебульбоплодів, зернових культур, овочевих культур, тощо), її якість, зменшити захворюваність рослин та збільшить термін зберігання за рахунок її обробки в магнітному полі. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 Пристрій для магнітної обробки сільськогосподарської продукції, що містить завантажувальний транспортер, на якому закріплений кронштейн з стопорним пальцем та кріпильними болтами, до якого прикріплене коромисло, що утримує шість модулів, кожен з яких складається з парної касети з постійними магнітами, до коромисла, закріпленого на кронштейні, під'єднано два паралельно розташовані магнітопроводи з феромагнітних елементів, на яких закріплені постійні магніти із змінною полярністю, який відрізняється тим, що магнітопроводи складаються із прямокутних пластин, на яких закріплені постійні магніти на рівновіддаленій відстані один від одного, а проміжки між постійними магнітами заповнені текстолітом. 1 UA 72763 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
