Пристрій для вимивання фотополімерних флексографічних друкарських форм

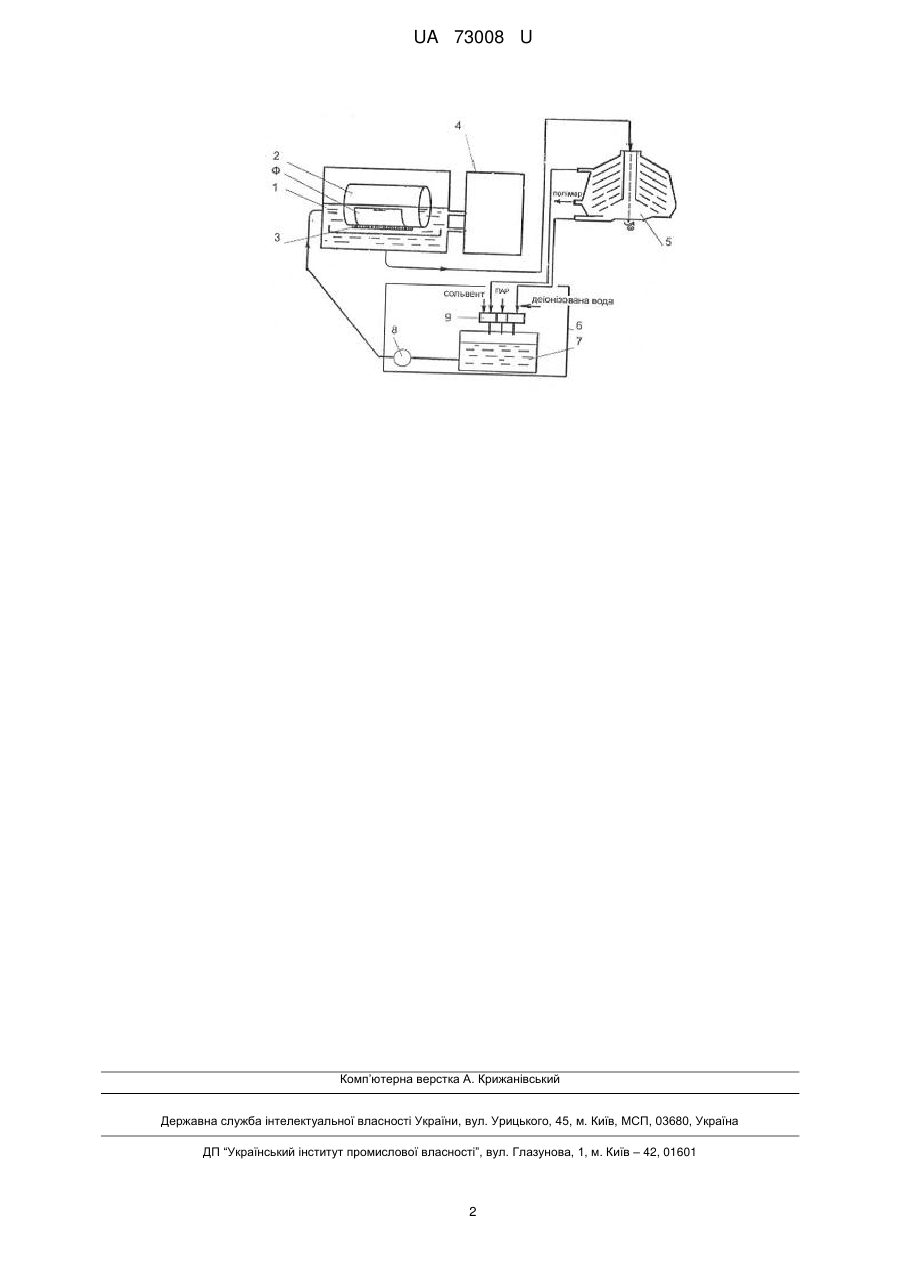

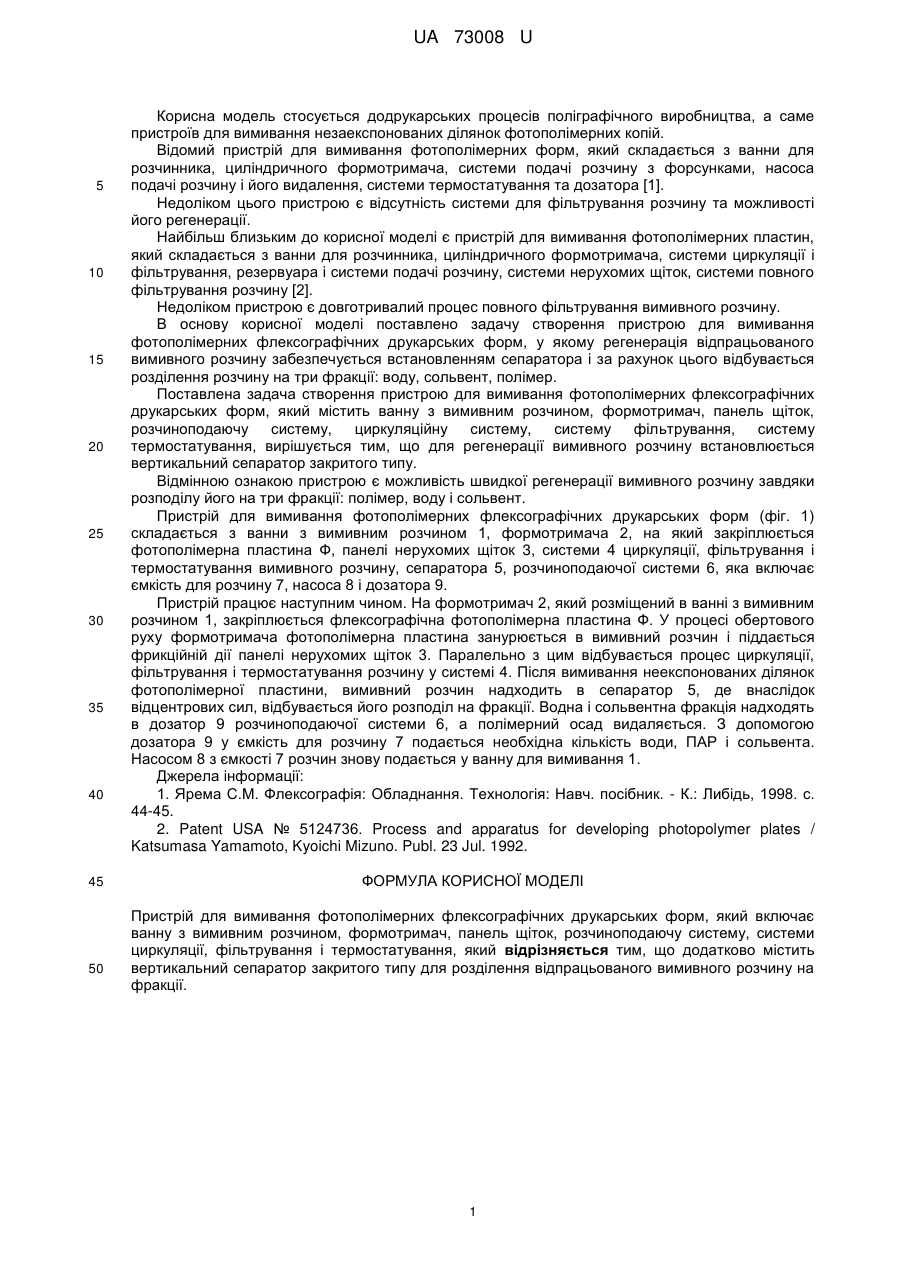

Реферат: UA 73008 U UA 73008 U 5 10 15 20 25 30 35 40 45 50 Корисна модель стосується додрукарських процесів поліграфічного виробництва, а саме пристроїв для вимивання незаекспонованих ділянок фотополімерних копій. Відомий пристрій для вимивання фотополімерних форм, який складається з ванни для розчинника, циліндричного формотримача, системи подачі розчину з форсунками, насоса подачі розчину і його видалення, системи термостатування та дозатора [1]. Недоліком цього пристрою є відсутність системи для фільтрування розчину та можливості його регенерації. Найбільш близьким до корисної моделі є пристрій для вимивання фотополімерних пластин, який складається з ванни для розчинника, циліндричного формотримача, системи циркуляції і фільтрування, резервуара і системи подачі розчину, системи нерухомих щіток, системи повного фільтрування розчину [2]. Недоліком пристрою є довготривалий процес повного фільтрування вимивного розчину. В основу корисної моделі поставлено задачу створення пристрою для вимивання фотополімерних флексографічних друкарських форм, у якому регенерація відпрацьованого вимивного розчину забезпечується встановленням сепаратора і за рахунок цього відбувається розділення розчину на три фракції: воду, сольвент, полімер. Поставлена задача створення пристрою для вимивання фотополімерних флексографічних друкарських форм, який містить ванну з вимивним розчином, формотримач, панель щіток, розчиноподаючу систему, циркуляційну систему, систему фільтрування, систему термостатування, вирішується тим, що для регенерації вимивного розчину встановлюється вертикальний сепаратор закритого типу. Відмінною ознакою пристрою є можливість швидкої регенерації вимивного розчину завдяки розподілу його на три фракції: полімер, воду і сольвент. Пристрій для вимивання фотополімерних флексографічних друкарських форм (фіг. 1) складається з ванни з вимивним розчином 1, формотримача 2, на який закріплюється фотополімерна пластина Ф, панелі нерухомих щіток 3, системи 4 циркуляції, фільтрування і термостатування вимивного розчину, сепаратора 5, розчиноподаючої системи 6, яка включає ємкість для розчину 7, насоса 8 і дозатора 9. Пристрій працює наступним чином. На формотримач 2, який розміщений в ванні з вимивним розчином 1, закріплюється флексографічна фотополімерна пластина Ф. У процесі обертового руху формотримача фотополімерна пластина занурюється в вимивний розчин і піддається фрикційній дії панелі нерухомих щіток 3. Паралельно з цим відбувається процес циркуляції, фільтрування і термостатування розчину у системі 4. Після вимивання неекспонованих ділянок фотополімерної пластини, вимивний розчин надходить в сепаратор 5, де внаслідок відцентрових сил, відбувається його розподіл на фракції. Водна і сольвентна фракція надходять в дозатор 9 розчиноподаючої системи 6, а полімерний осад видаляється. З допомогою дозатора 9 у ємкість для розчину 7 подається необхідна кількість води, ПАР і сольвента. Насосом 8 з ємкості 7 розчин знову подається у ванну для вимивання 1. Джерела інформації: 1. Ярема С.М. Флексографія: Обладнання. Технологія: Навч. посібник. - К.: Либідь, 1998. с. 44-45. 2. Patent USA № 5124736. Process and apparatus for developing photopolymer plates / Katsumasa Yamamoto, Kyoichi Mizuno. Publ. 23 Jul. 1992. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Пристрій для вимивання фотополімерних флексографічних друкарських форм, який включає ванну з вимивним розчином, формотримач, панель щіток, розчиноподаючу систему, системи циркуляції, фільтрування і термостатування, який відрізняється тим, що додатково містить вертикальний сепаратор закритого типу для розділення відпрацьованого вимивного розчину на фракції. 1 UA 73008 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
