Труболовка

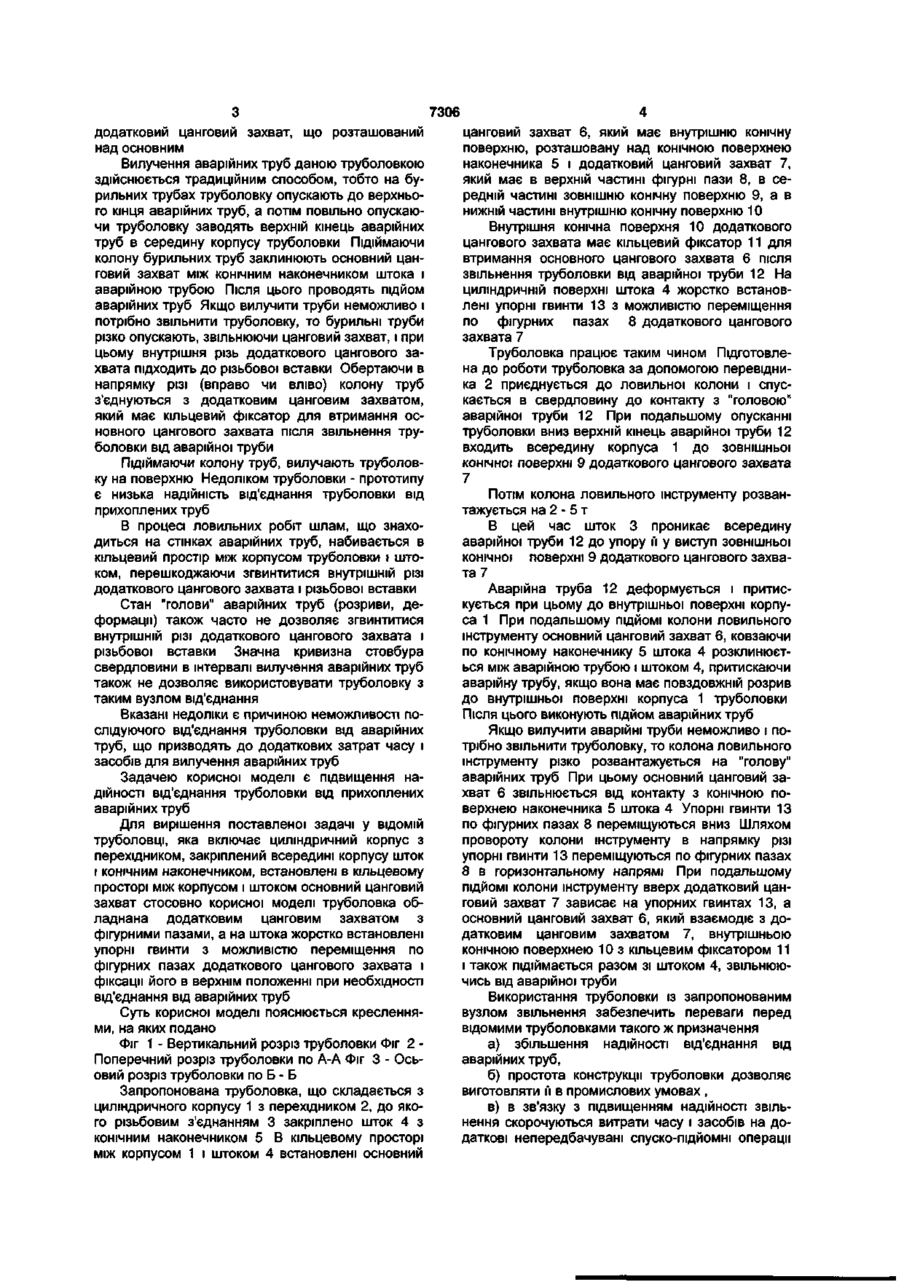

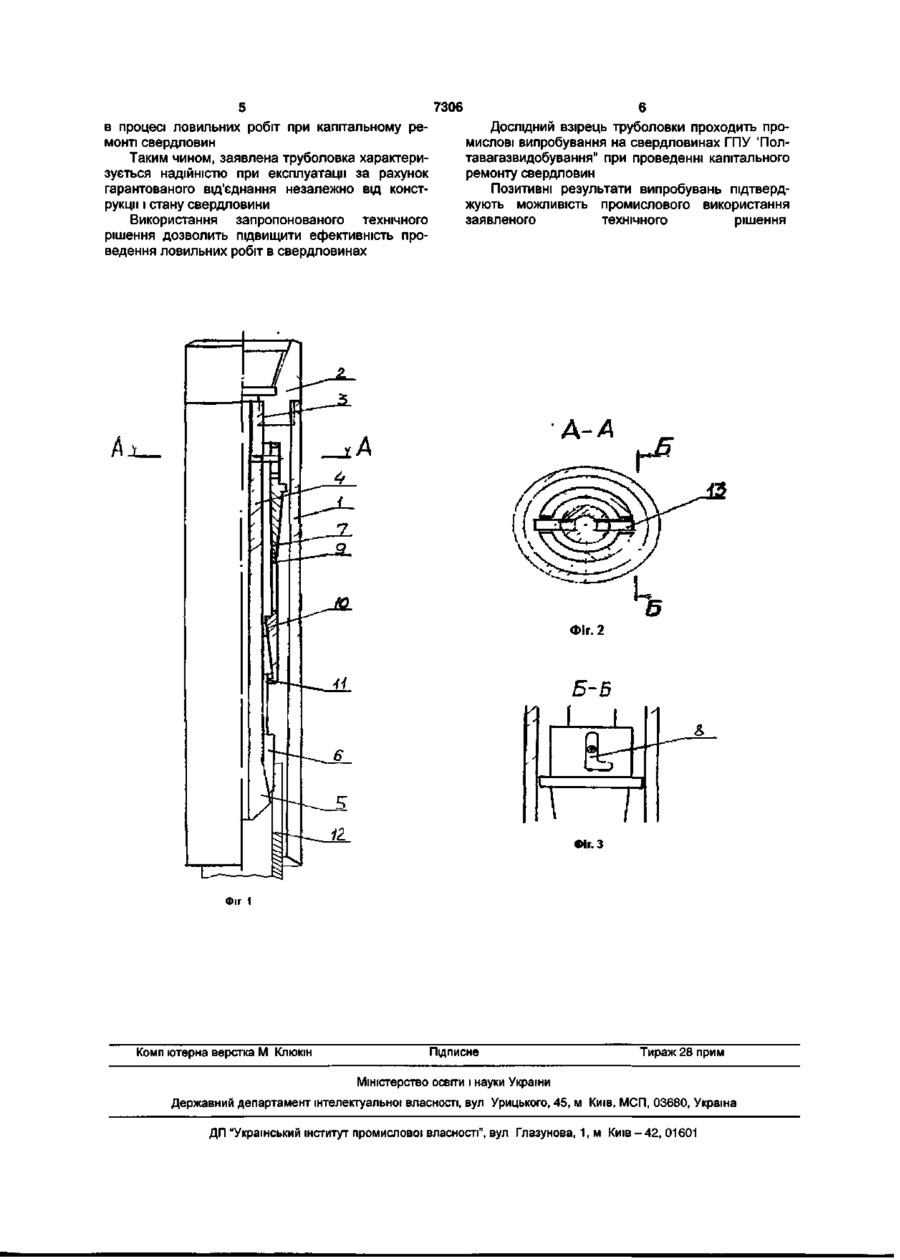

Труболовка, яка включає циліндричний корпус з перехідником, закріплений всередині корпуса шток з конічним наконечником, встановлений в кільцевому просторі між корпусом і штоком основний цанговий захват, що має можливість взаємодіяти з конічним наконечником штока і розташований над основним додатковий цанговий захват, яка відрізняється тим, що додатковий цанговий захват має фігурні пази, а на штоку жорстко встановлені упорні гвинти з можливістю переміщення по фігурних пазах додаткового цангового захвата і фіксації його в верхньому положенні при необхідності від'єднання від аварійних труб. Корисна модель відноситься до нафтогазовидобувної промисловості, зокрема до ловильного інструменту для захоплення і вилучення із свердловини аварійної колони труб. Відома труболовка внутрішня, що звільнюється типу ТВО [И. П. Пустовойтенко, А. П. Сельващук. Краткий справочник по сложным буровым работам. М., «Недра», 1973], яка містить перевідник, конічний корпус із ловильними втулками, які переміщуються по ньому на шпонках. На зовнішній поверхні втулок зроблена нарізка у вигляді різі. На корпусі труболовки зроблено пази, в які встановлюються шпонки, що виключають обертання ловильних втулок на корпусі при розгвинчуванні. При необхідності від'єднання від прихвачених труб корпус труболовки опускають вниз. При цьому втулки, які притиснені до внутрішньої поверхні труби залишаються на місці. Між ловильними втулками і корпусом утворюється зазор, а ловильні втулки мають можливість стискуватися. При обертанні колони труб, завдяки зворотному напрямі різі ловильна втулка підіймається вверх і виходить з зачеплення з аварійною трубою. Недоліком відомої конструкції труболовки є недостатня надійність від'єднання від прихоплених труб із-за слабкого зчеплення ловильної втулки з внутрішньою поверхнею прихоплених труб при опусканні корпусу труболовки вниз і не забезпечення по цій причині виштовхування ловильних втулок вверх. Також відома труболовка внутрішня, що звільнюється [див. авторське свідоцтво СРСР № 222307 кл. Е 21 В 31/00], яка включає перевідник, корпус, на конусній частині якого розміщена ловильна втулка. Ловильна втулка має неповні двохсторонні розрізи, що чередуються, завдяки чому вона може стискуватися і зменшуватися в діаметрі. Крім того, ловильна втулка в верхній частині має захоплюючі гачки. Перевідник має внизу захоплюючі пальці. Для звільнення труболовки від прихоплених труб корпус труболовки швидкою посадкою опускають в нижнє положення і повертають в напрямку різі (вправо або вліво). При цьому захоплюючі пальці перевідника заходять в проушини захоплюючих гачків. При підйомі колони труб ловильна втулка, яка втримується на пальцях, витягнеться спільно з корпусом із аварійної труби. Недоліком цієї труболовки є недостатня надійність від'єднання труболовок малих типорозмірів (для НКТ 60, 73 мм) від прихоплених труб по причині загинання захоплюючих гачків при упорі ловильної втулки в торець аварійних труб. Крім того, при використанні труболовок малих типорозмірів захоплюючі гачки часто зриваються із-за малих розмірів. В якості прототипу вибрана труболовка [див. авторське свідоцтво СРСР № 1258981 кл. Е 21 В 31/00], яка включає циліндричний корпус з перехідником, закріплений всередині корпуса шток з конічним наконечником. Між корпусом і штоком встановлено основний цанговий захват, який взаємодіє з конічним наконечником штока, а також (О о со о> 7306 додатковий цанговий захват, що розташований над основним Вилучення аварійних труб даною труболовкою здійснюється традиційним способом, тобто на бурильних трубах труболовку опускають до верхнього кінця аварійних труб, а потім повільно опускаючи труболовку заводять верхній кінець аварійних труб в середину корпусу труболовки Підіймаючи колону бурильних труб заклинюють основний цанговий захват між конічним наконечником штока і аварійною трубою Після цього проводять підйом аварійних труб Якщо вилучити труби неможливо і потрібно звільнити труболовку, то бурильні труби різко опускають, звільнюючи цанговий захват, і при цьому внутрішня різь додаткового цангового захвата підходить до різьбової вставки Обертаючи в напрямку різі (вправо чи вліво) колону труб з'єднуються з додатковим цанговим захватом, який має кільцевий фіксатор для втримання основного цангового захвата після звільнення труболовки від аварійної труби Підіймаючи колону труб, вилучають труболовку на поверхню Недоліком труболовки - прототипу є низька надійність від'єднання труболовки від прихоплених труб В процесі ловильних робіт шлам, що знаходиться на стінках аварійних труб, набивається в кільцевий простір між корпусом труболовки і штоком, перешкоджаючи згвинтитися внутрішній різі додаткового цангового захвата і різьбової вставки Стан "голови" аварійних труб (розриви, деформації) також часто не дозволяє згвинтитися внутрішній різі додаткового цангового захвата і різьбової вставки Значна кривизна стовбура свердловини в інтервалі вилучення аварійних труб також не дозволяє використовувати труболовку з таким вузлом від'єднання Вказані недоліки є причиною неможливості послідуючого від'єднання труболовки від аварійних труб, що призводять до додаткових затрат часу і засобів для вилучення аварійних труб Задачею корисної моделі є підвищення надійності від'єднання труболовки від прихоплених аварійних труб Для вирішення поставленої задачі у ВІДОМІЙ труболовці, яка включає циліндричний корпус з перехідником, закріплений всередині корпусу шток і конічним наконечником, встановлені в кільцевому просторі між корпусом і штоком основний цанговий захват стосовно корисної моделі труболовка обладнана додатковим цанговим захватом з фігурними пазами, а на штока жорстко встановлені упорні гвинти з можливістю переміщення по фігурних пазах додаткового цангового захвата і фіксації його в верхнім положенні при необхідності від'єднання від аварійних труб Суть корисної моделі пояснюється кресленнями, на яких подано Фіг 1 - Вертикальний розріз труболовки Фіг 2 Поперечний розріз труболовки по А-А Фіг 3 - Осьовий розріз труболовки по Б - Б Запропонована труболовка, що складається з циліндричного корпусу 1 з перехідником 2, до якого різьбовим з'єднанням 3 закріплено шток 4 з конічним наконечником 5 В кільцевому просторі між корпусом 1 і штоком 4 встановлені основний цанговий захват 6, який має внутрішню конічну поверхню, розташовану над конічною поверхнею наконечника 5 і додатковий цанговий захват 7, який має в верхній частині фігурні пази 8, в середній частині зовнішню конічну поверхню 9, а в нижній частині внутрішню конічну поверхню 10 Внутрішня конічна поверхня 10 додаткового цангового захвата має кільцевий фіксатор 11 для втримання основного цангового захвата 6 після звільнення труболовки від аварійної труби 12 На циліндричній поверхні штока 4 жорстко встановлені упорні гвинти 13 з можливістю переміщення по фігурних пазах 8 додаткового цангового захвата 7 Труболовка працює таким чином Підготовлена до роботи труболовка за допомогою перевідника 2 приєднується до ловильної колони і спускається в свердловину до контакту з "головою" аварійної труби 12 При подальшому опусканні труболовки вниз верхній кінець аварійної труби 12 входить всередину корпуса 1 до зовнішньої конічної поверхні 9 додаткового цангового захвата 7 Потім колона ловильного інструменту розвантажується на 2 - 5 т В цей час шток 3 проникає всередину аварійної труби 12 до упору и у виступ зовнішньої конічної поверхні 9 додаткового цангового захвата 7 Аварійна труба 12 деформується і притискується при цьому до внутрішньої поверхні корпуса 1 При подальшому ПІДЙОМІ КОЛОНИ ЛОВИЛЬНОГО інструменту основний цанговий захват 6, ковзаючи по конічному наконечнику 5 штока 4 розклинюється між аварійною трубою і штоком 4, притискаючи аварійну трубу, якщо вона має повздовжній розрив до внутрішньої поверхні корпуса 1 труболовки Після ЦЬОГО виконують підйом аварійних труб Якщо вилучити аварійні труби неможливо і потрібно звільнити труболовку, то колона ловильного інструменту різко розвантажується на "голову" аварійних труб При цьому основний цанговий захват 6 звільнюється від контакту з конічною поверхнею наконечника 5 штока 4 Упорні гвинти 13 по фігурних пазах 8 переміщуються вниз Шляхом провороту колони інструменту в напрямку різі упорні гвинти 13 переміщуються по фігурних пазах 8 в горизонтальному напрямі При подальшому ПІДЙОМІ колони інструменту вверх додатковий цанговий захват 7 зависає на упорних гвинтах 13, а основний цанговий захват 6, який взаємодіє з додатковим цанговим захватом 7, внутрішньою конічною поверхнею 10 з кільцевим фіксатором 11 і також підіймається разом зі штоком 4, звільнюючись від аварійної труби Використання труболовки із запропонованим вузлом звільнення забезпечить переваги перед відомими труболовками такого ж призначення а) збільшення надійності від'єднання від аварійних труб, б) простота конструкції труболовки дозволяє виготовляти її в промислових умовах , в) в зв'язку з підвищенням надійності звільнення скорочуються витрати часу і засобів на додаткові непередбачувані спуско-підйомні операції 7306 в процесі ловильних робіт при капітальному ремонті свердловин Таким чином, заявлена труболовка характеризується надійністю при експлуатації за рахунок гарантованого від'єднання незалежно від конструкції і стану свердловини Використання запропонованого технічного рішення дозволить підвищити ефективність проведення ловильних робіт в свердловинах б Дослідний взірець труболовки проходить промислові випробування на свердловинах ГПУ 'Полтавагазвидобування" при проведенні капітального ремонту свердловин Позитивні результати випробувань підтверджують можливість промислового використання заявленого технічного рішення А- А Фіг. 2 Б-Б І | \ \ 1 Фіг. З Фіг 1 Комп ютерна верстка М Кпюкін Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 4 2 , 01601
