Збірний залізобетонний балочний фундамент з опорними блок-подушками

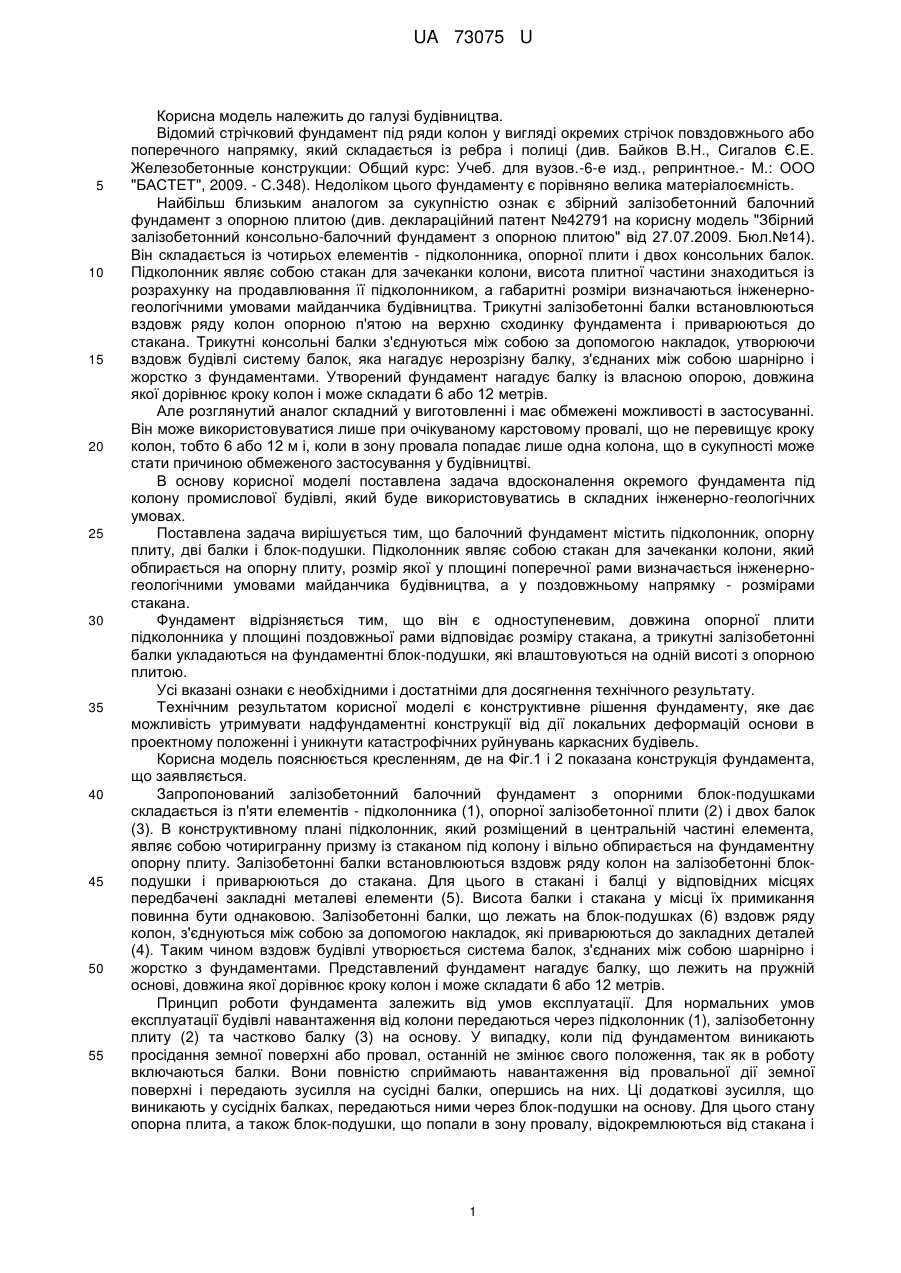

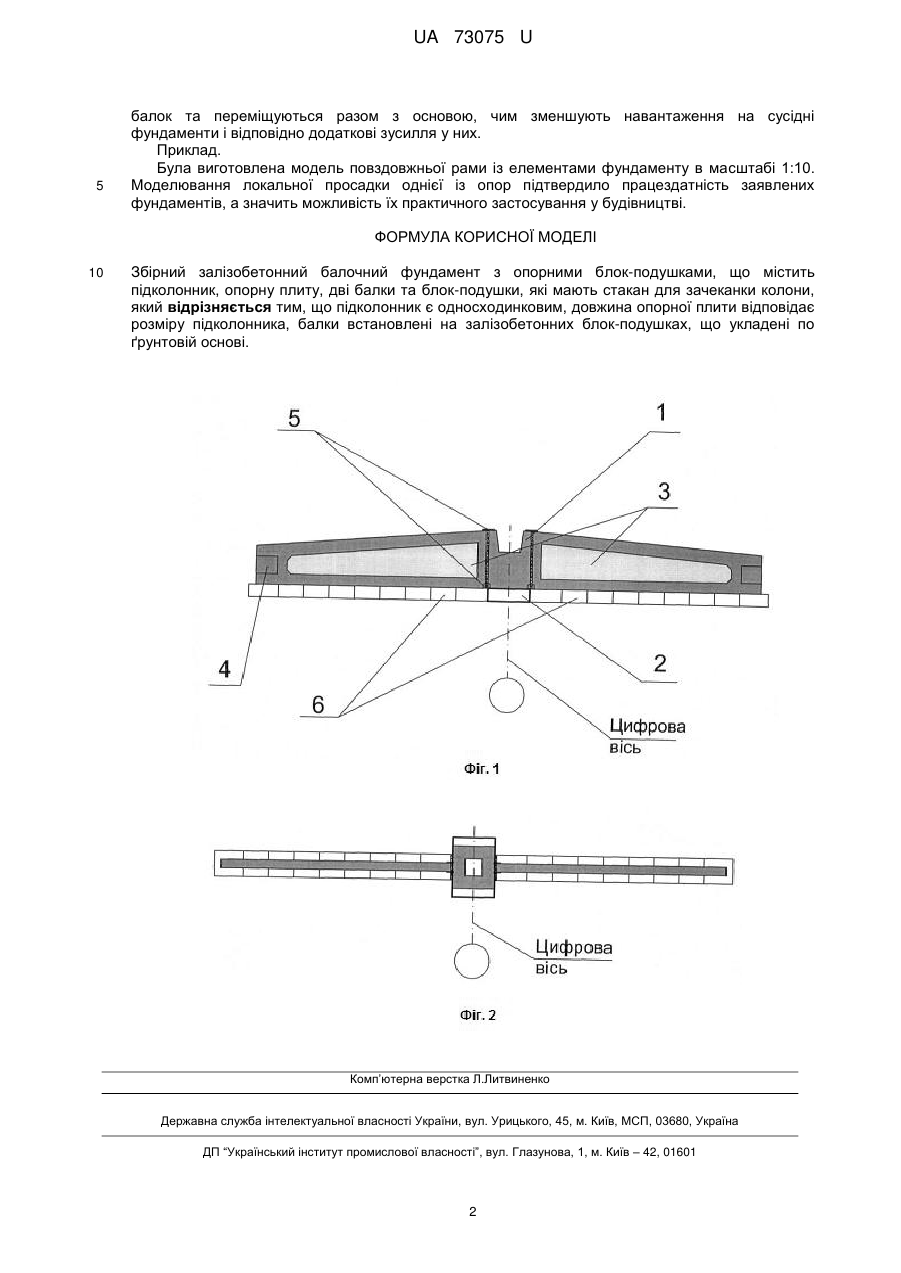

Реферат: UA 73075 U UA 73075 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі будівництва. Відомий стрічковий фундамент під ряди колон у вигляді окремих стрічок повздовжнього або поперечного напрямку, який складається із ребра і полиці (див. Байков В.Н., Сигалов Є.Е. Железобетонные конструкции: Общий курс: Учеб. для вузов.-6-е изд., репринтное.- М.: ООО "БАСТЕТ", 2009. - С.348). Недоліком цього фундаменту є порівняно велика матеріалоємність. Найбільш близьким аналогом за сукупністю ознак є збірний залізобетонний балочний фундамент з опорною плитою (див. деклараційний патент №42791 на корисну модель "Збірний залізобетонний консольно-балочний фундамент з опорною плитою" від 27.07.2009. Бюл.№14). Він складається із чотирьох елементів - підколонника, опорної плити і двох консольних балок. Підколонник являє собою стакан для зачеканки колони, висота плитної частини знаходиться із розрахунку на продавлювання її підколонником, а габаритні розміри визначаються інженерногеологічними умовами майданчика будівництва. Трикутні залізобетонні балки встановлюються вздовж ряду колон опорною п'ятою на верхню сходинку фундамента і приварюються до стакана. Трикутні консольні балки з'єднуються між собою за допомогою накладок, утворюючи вздовж будівлі систему балок, яка нагадує нерозрізну балку, з'єднаних між собою шарнірно і жорстко з фундаментами. Утворений фундамент нагадує балку із власною опорою, довжина якої дорівнює кроку колон і може складати 6 або 12 метрів. Але розглянутий аналог складний у виготовленні і має обмежені можливості в застосуванні. Він може використовуватися лише при очікуваному карстовому провалі, що не перевищує кроку колон, тобто 6 або 12 м і, коли в зону провала попадає лише одна колона, що в сукупності може стати причиною обмеженого застосування у будівництві. В основу корисної моделі поставлена задача вдосконалення окремого фундамента під колону промислової будівлі, який буде використовуватись в складних інженерно-геологічних умовах. Поставлена задача вирішується тим, що балочний фундамент містить підколонник, опорну плиту, дві балки і блок-подушки. Підколонник являє собою стакан для зачеканки колони, який обпирається на опорну плиту, розмір якої у площині поперечної рами визначається інженерногеологічними умовами майданчика будівництва, а у поздовжньому напрямку - розмірами стакана. Фундамент відрізняється тим, що він є одноступеневим, довжина опорної плити підколонника у площині поздовжньої рами відповідає розміру стакана, а трикутні залізобетонні балки укладаються на фундаментні блок-подушки, які влаштовуються на одній висоті з опорною плитою. Усі вказані ознаки є необхідними і достатніми для досягнення технічного результату. Технічним результатом корисної моделі є конструктивне рішення фундаменту, яке дає можливість утримувати надфундаментні конструкції від дії локальних деформацій основи в проектному положенні і уникнути катастрофічних руйнувань каркасних будівель. Корисна модель пояснюється кресленням, де на Фіг.1 і 2 показана конструкція фундамента, що заявляється. Запропонований залізобетонний балочний фундамент з опорними блок-подушками складається із п'яти елементів - підколонника (1), опорної залізобетонної плити (2) і двох балок (3). В конструктивному плані підколонник, який розміщений в центральній частині елемента, являє собою чотиригранну призму із стаканом під колону і вільно обпирається на фундаментну опорну плиту. Залізобетонні балки встановлюються вздовж ряду колон на залізобетонні блокподушки і приварюються до стакана. Для цього в стакані і балці у відповідних місцях передбачені закладні металеві елементи (5). Висота балки і стакана у місці їх примикання повинна бути однаковою. Залізобетонні балки, що лежать на блок-подушках (6) вздовж ряду колон, з'єднуються між собою за допомогою накладок, які приварюються до закладних деталей (4). Таким чином вздовж будівлі утворюється система балок, з'єднаних між собою шарнірно і жорстко з фундаментами. Представлений фундамент нагадує балку, що лежить на пружній основі, довжина якої дорівнює кроку колон і може складати 6 або 12 метрів. Принцип роботи фундамента залежить від умов експлуатації. Для нормальних умов експлуатації будівлі навантаження від колони передаються через підколонник (1), залізобетонну плиту (2) та частково балку (3) на основу. У випадку, коли під фундаментом виникають просідання земної поверхні або провал, останній не змінює свого положення, так як в роботу включаються балки. Вони повністю сприймають навантаження від провальної дії земної поверхні і передають зусилля на сусідні балки, опершись на них. Ці додаткові зусилля, що виникають у сусідніх балках, передаються ними через блок-подушки на основу. Для цього стану опорна плита, а також блок-подушки, що попали в зону провалу, відокремлюються від стакана і 1 UA 73075 U 5 балок та переміщуються разом з основою, чим зменшують навантаження на сусідні фундаменти і відповідно додаткові зусилля у них. Приклад. Була виготовлена модель повздовжньої рами із елементами фундаменту в масштабі 1:10. Моделювання локальної просадки однієї із опор підтвердило працездатність заявлених фундаментів, а значить можливість їх практичного застосування у будівництві. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Збірний залізобетонний балочний фундамент з опорними блок-подушками, що містить підколонник, опорну плиту, дві балки та блок-подушки, які мають стакан для зачеканки колони, який відрізняється тим, що підколонник є односходинковим, довжина опорної плити відповідає розміру підколонника, балки встановлені на залізобетонних блок-подушках, що укладені по ґрунтовій основі. Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
