Пристрій для контролю запиленості повітря в аспіраційному повітропроводі

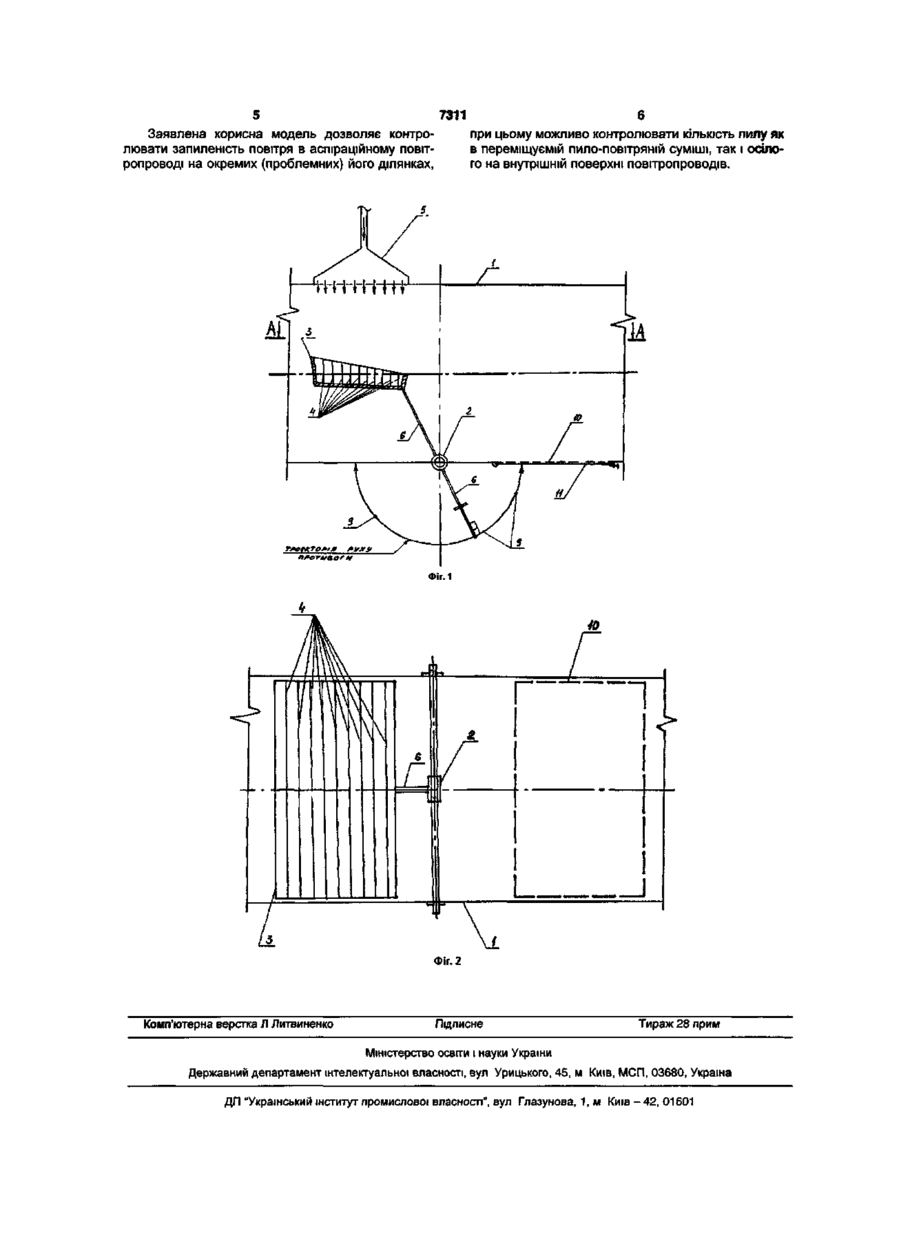

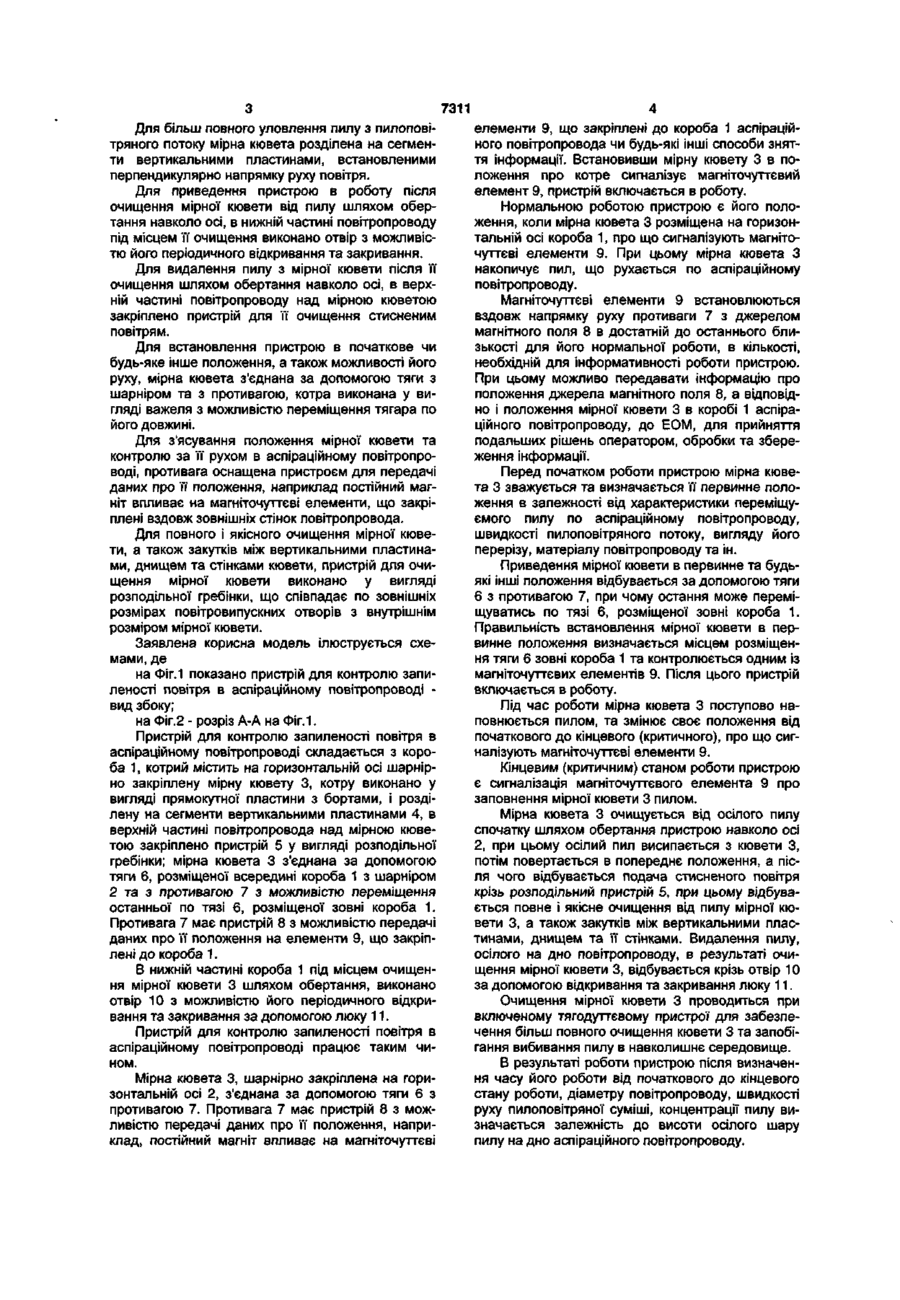

1. Пристрій для контролю запиленості повітря в аспіраційному повітропроводі складається з короба, котрий містить на горизонтальній осі шарнірно закріплену мірну кювету, який відрізняється тим, що остання виконана у вигляді прямокутної пластини з бортами, причому вісь її обертання розташована в основі короба, противага розміщена зовні короба, а дальній, в напрямку руху повітря, борт виконано у співвідношенні до ближнього не менше як 3:1. 2. Пристрій за п.1, який відрізняється тим, що мірна кювета розділена на сегменти вертикальними пластинами, встановленими перпендикулярно напрямку руху повітря. 3. Пристрій за п.1, який відрізняється тим, що в нижній частині повітропроводу під місцем очищення мірної кювети шляхом обертання, виконано отвір з можливістю його періодичного відкривання та закривання. 4. Пристрій за п.1, який відрізняється тим, що в верхній частині повітропроводу над мірною кюветою закріплено пристрій для її очищення стисненим повітрям. 5. Пристрій за п.1, який відрізняється тим, що мірна кювета з'єднана за допомогою тяги з шарніром та з противагою, котра виконана у вигляді важеля з можливістю переміщення тягаря по його довжині. 6. Пристрій за п.1, який відрізняється тим, що противага оснащена пристроєм для передачі даних про її положення. 7. Пристрій за п.1,який відрізняється тим, що пристрій для очищення мірної кювети виконано у вигляді розподільної гребінки, що співпадає по зовнішніх розмірах повітровипускних отворів з внутрішнім розміром мірної кювети. со Корисна модель відноситься до вимірювальної техніки і призначена для контролю запиленості повітря в аспіраційному повітропроводі і може бути застосована в аспіраційних системах підприємств гірничо-металургійного, будівельного комплексу та інших галузях промисловості. Відомий ваговий метод виміру концентрації пилу, котрий ґрунтується на осадженні часток пилу [Клименко А.П. и др. «Непрерывный контроль концентрации пыли» - К.,"Техніка", 1980, стор.49-53], в якому уловлюють частки з пилоповітряного потоку, зважують і розраховують концентрацію пилу. Недоліком даного методу є те, що для його здійснення потрібна повна автоматизація всіх вимірювальних операцій, що робить апаратуру складною і коштовною. В основу корисної моделі покладена задача удосконалення пристрою для контролю запиленості повітря за рахунок введення в повітропровід мірної кювети виконаної у вигляді прямокутної пластини з бортами. Це дозволяє автоматизувати визначення гранично-допустимого осаду пилу на внутрішню поверхню аспіраційного повітропроводу в залежності від концентрації пилу в пилоповітряному потоці та попереджає його зарощенню транспортуємим матеріалом. Поставлена задача вирішується за рахунок того, що пристрій для контролю запиленості повітря в аспіраційному повітропроводі, що складається з короба, котрий містить на горизонтальній осі шарнірно закріплену мірну кювету. Згідно корисної моделі остання виконана у вигляді прямокутної пластини з бортами, при чому вісь її обертання розташована в основі короба, противага розміщена зовні короба, а дальній в напрямку руху повітря борт виконано у співвідношенні до ближнього не менше як 3:1. СО |Ч» р С ^f ^ ЗГ ^ 7311 Для більш повного уловления пилу з пилоповітряного потоку мірна кювета розділена на сегменти вертикальними пластинами, встановленими перпендикулярно напрямку руху повітря. Для приведення пристрою в роботу після очищення мірної кювети від пилу шляхом обертання навколо осі, в нижній частині повітропроводу під місцем її очищення виконано отвір з можливістю його періодичного відкривання та закривання. Для видалення пилу з мірної кювети після її очищення шляхом обертання навколо осі, в верхній частині повітропроводу над мірною кюветою закріплено пристрій для її очищення стисненим повітрям. Для встановлення пристрою в початкове чи будь-яке інше положення, а також можливості його руху, мірна кювета з'єднана за допомогою тяги з шарніром та з противагою, котра виконана у вигляді важеля з можливістю переміщення тягара по його довжині. Для з'ясування положення мірної кювети та контролю за її рухом в аспіраційному повітропроводі, противага оснащена пристроєм для передачі даних про її положення, наприклад постійний магніт впливає на магніточуттєві елементи, що закріплені вздовж зовнішніх стінок повітропровода. Для повного і якісного очищення мірної кювети, а також закутків між вертикальними пластинами, днищем та стінками кювети, пристрій для очищення мірної кювети виконано у вигляді розподільної гребінки, що співпадає по зовнішніх розмірах повітровипускних отворів з внутрішнім розміром мірної кювети. Заявлена корисна модель ілюструється схемами, де на Фіг.1 показано пристрій для контролю запиленості повітря в аспіраційному повітропроводі вид збоку; на Фіг.2 - розріз А-А на Фіг. 1. Пристрій для контролю запиленості повітря в аспіраційному повітропроводі складається з короба 1, котрий містить на горизонтальній осі шарнірно закріплену мірну кювету 3, котру виконано у вигляді прямокутної пластини з бортами, і розділену на сегменти вертикальними пластинами 4, в верхній частині повітропровода над мірною кюветою закріплено пристрій 5 у вигляді розподільної гребінки; мірна кювета 3 з'єднана за допомогою тяги 6, розміщеної всередині короба 1 з шарніром 2 та з противагою 7 з можливістю переміщення останньої по тязі 6, розміщеної зовні короба 1. Противага 7 має пристрій 8 з можливістю передачі даних про її положення на елементи 9, що закріплені до короба 1. В нижній частині короба 1 під місцем очищення мірної кювети 3 шляхом обертання, виконано отвір 10 з можливістю його періодичного відкривання та закривання за допомогою люку 11. Пристрій для контролю запиленості повітря в аспіраційному повітропроводі працює таким чином. Мірна кювета 3, шарнірно закріплена на горизонтальній осі 2, з'єднана за допомогою тяги 6 з противагою 7. Противага 7 має пристрій 8 з можливістю передачі даних про її положення, наприклад, постійний магніт впливає на магніточуттєві елементи 9, що закріплені до короба 1 аспіраційного повітропровода чи будь-які інші способи зняття інформації. Встановивши мірну кювету 3 в положення про котре сигналізує магніточуттєвий елемент 9, пристрій включається в роботу. Нормальною роботою пристрою є його положення, коли мірна кювета 3 розміщена на горизонтальній осі короба 1, про що сигналізують магніточуттєві елементи 9. При цьому мірна кювета З накопичує пил, що рухається по аспіраційному повітропроводу. Магніточуттєві елементи 9 встановлюються вздовж напрямку руху противаги 7 з джерелом магнітного поля 8 в достатній до останнього близькості для його нормальної роботи, в кількості, необхідній для інформативності роботи пристрою. При цьому можливо передавати інформацію про положення джерела магнітного поля 8, а відповідно і положення мірної кювети 3 в коробі 1 аспіраційного повітропроводу, до ЕОМ, для прийняття подальших рішень оператором, обробки та збереження інформації. Перед початком роботи пристрою мірна кювета 3 зважується та визначається її первинне положення в залежності від характеристики переміщуємого пилу по аспіраційному повітропроводу, швидкості пилоповітряного потоку, вигляду його перерізу, матеріалу повітропроводу та ін. Приведення мірної кювети в первинне та будьякі інші положення відбувається за допомогою тяги 6 з противагою 7, при чому остання може переміщуватись по тязі 6, розміщеної зовні короба 1. Правильність встановлення мірної кювети в первинне положення визначається місцем розміщення тяги 6 зовні короба 1 та контролюється одним із магніточуттєвих елементів 9. Після цього пристрій включається в роботу. Під час роботи мірна кювета 3 поступово наповнюється пилом, та змінює своє положення від початкового до кінцевого (критичного), про що сигналізують магніточуттєві елементи 9. Кінцевим (критичним) станом роботи пристрою є сигналізація магніточуттєвого елемента 9 про заповнення мірної кювети 3 пилом. Мірна кювета 3 очищується від осілого пилу спочатку шляхом обертання пристрою навколо осі 2, при цьому осілий пил висипається з кювети З, потім повертається в попереднє положення, а після чого відбувається подача стисненого повітря крізь розподільний пристрій 5, при цьому відбувається повне і якісне очищення від пилу мірної кювети 3, а також закутків між вертикальними пластинами, днищем та її стінками. Видалення пилу, осілого на дно повітропроводу, в результаті очищення мірної кювети 3, відбувається крізь отвір 10 за допомогою відкривання та закривання люку 11. Очищення мірної кювети 3 проводиться при включеному тягодуттєвому пристрої для забезпечення більш повного очищення кювети 3 та запобігання вибивання пилу в навколишнє середовище. В результаті роботи пристрою після визначення часу його роботи від початкового до кінцевого стану роботи, діаметру повітропроводу, швидкості руху пилоповітряної суміші, концентрації пилу визначається залежність до висоти осілого шару пилу на дно аспіраційного повітропроводу. 5 7311 6 Заявлена корисна модель дозволяє контропри цьому можливо контролювати кількість пилу як лювати запиленість повітря в аспіраціиному повітв переміщуємій пило-повітряній суміші, так і осілоропроводі на окремих (проблемних) його ділянках, го на внутрішній поверхні повітропроводів. ФІГ. 1 40 Фіг. 2 Комп'ютерна верстка Л Литвиненко Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 4 2 , 01601
