Двері, оснащені протизламним засобом

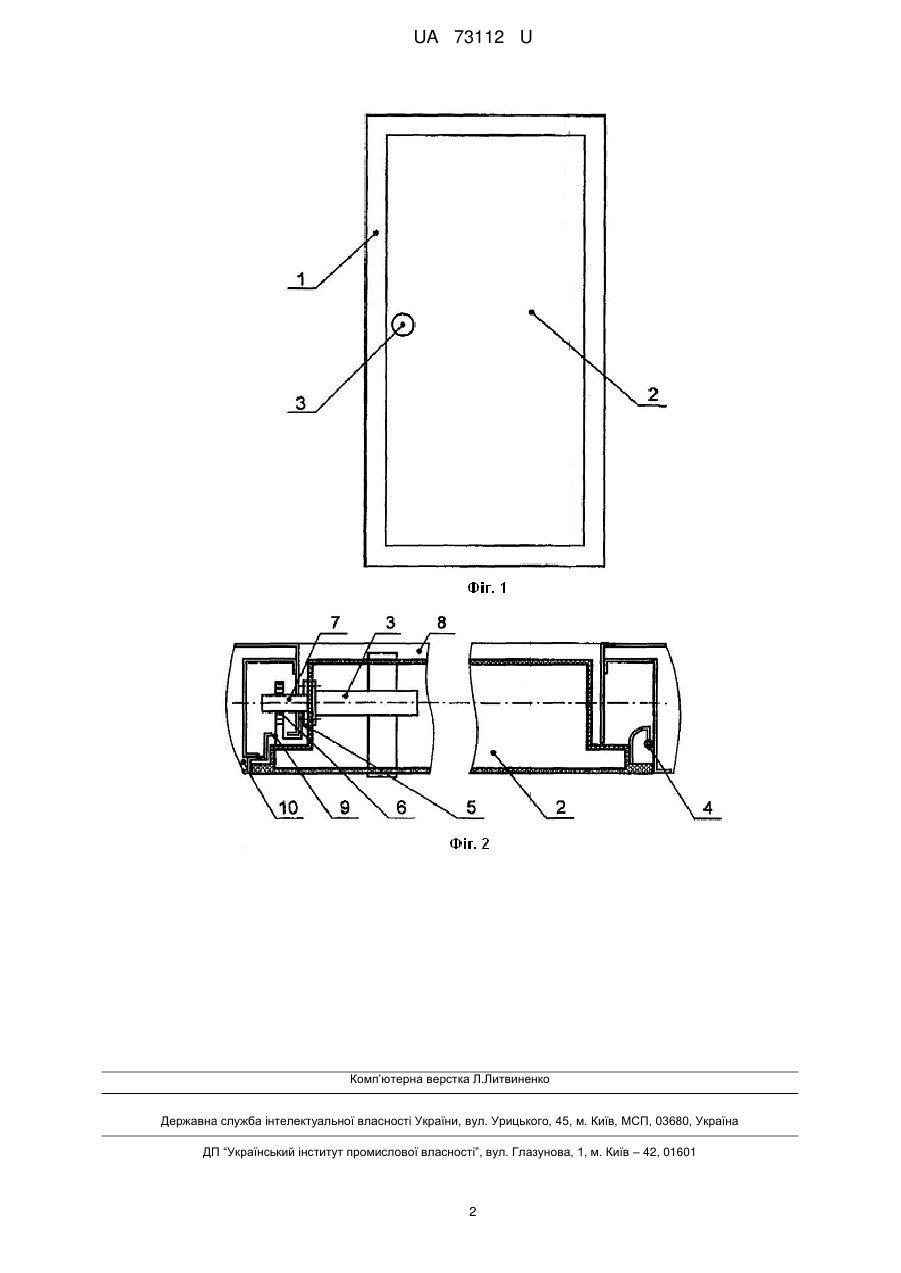

Реферат: UA 73112 U UA 73112 U 5 10 15 20 25 30 35 40 Корисна модель належить до запірних елементів спеціального призначення, а саме до дверей, оснащених елементами для захисту від проникнення у приміщення, шляхом зламу. Відомі двері, які включають дверну коробку, пов'язану з дверним полотном, що містить замковий пристрій, петлі і, прикріплений до торця полотна, щонайменше один плоский захисний елемент (Патент України на корисну модель № 54029 від 25.10.2010 р., Бюл. № 20). За визначенням, у відомих дверях захисний елемент виконаний як протизнімний, щодо якого в описі патенту наведене наступне:"Протизнімний елемент служить для фіксації дверного полотна у дверній коробці у разі зрізання петель, наприклад, кутовою шліфмашиною або газовим різаком". Відомий пристрій не передбачає захист замкових засувів від фізичного втручання ззовні, наприклад, від зламу. В основу технічного рішення, що заявляється, поставлена задача інженерної розробки дверей, оснащених засобами проти їх зламу. Поставлена задача вирішується технічною розробкою корисної моделі "Двері, оснащені протизламним засобом". Суть заявленого технічного рішення пояснюється; фігурами креслення 1, 2, що показують схематичне зображення дверей, оснащених протизламним засобом і схематичне зображення протизламного засобу, де двері, оснащені протизламним засобом, включають дверну раму (1), пов'язану з дверним полотном (2), що містить замковий пристрій (3), петлі (4), та, прикріплений до торця полотна, щонайменше один плоский захисний елемент, і відрізняються тим, що захисний елемент виконаний як протизламна планка (5) з отворами (6) для замкових засувів (7), з можливістю заходу у, виконану у дверній рамі, пройму (8). При закритті дверей, дверне полотно впирається у виступи луток дверної рами, і протизламна планка входить в отвір (9) у лутці (10). Провертанням ключа із корпусу замка висуваються горизонтальні замкові засуви, що входять в отвори у лутці, а потім в отвори протизламної планки. Таким чином, двері набувають стану закриття "на замок". На кресленні: Фіг. 1. Схематичне зображення дверей, оснащених протизламним засобом. Фіг. 2. Схематичне зображення протизламного засобу. 1 - дверна рама; 2 - дверне полотно; 3 - замковий пристрій; 4 - петля; 5 - протизламна планка; 6 - отвір для замкового засуву; 7 - замковий засув; 8 - пройма; 9 - отвір у лутці; 10 лутка. Експериментальним шляхом встановлено, що у порівнянні з дверним блоком, оснащеним протизнімним захисним елементам за відомим технічним рішенням, дверний блок, оснащений замковим пристроєм із протизнімною планкою, за цим (заявленим) рішенням, має кращі протизламні характеристики, і є більш надійним у застосуванні. Корисна модель може використовуватися у будівлях як житлового, так і нежитлового призначення. Двері, оснащені протизламним засобом можуть бути виготовлені на будь-якому виробництві, оснащеному пристроями і механізмами для виконання операцій, пов'язаних з обробкою і зварюванням металу, фарбуванням тощо. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Двері, оснащені протизламним засобом, які включають дверну раму, пов'язану з дверним полотном, що містить замковий пристрій, петлі і, прикріплений до торця полотна, щонайменше один плоский захисний елемент, які відрізняються тим, що захисний елемент виконаний як протизламна планка з отворами для замкових засувів, з можливістю заходу у, виконану в дверній рамі, пройму. 1 UA 73112 U Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
