Пристрій для вимірювання струмів на поверхні плівкової металодіелектричної структури при дії потужних електромагнітних полів

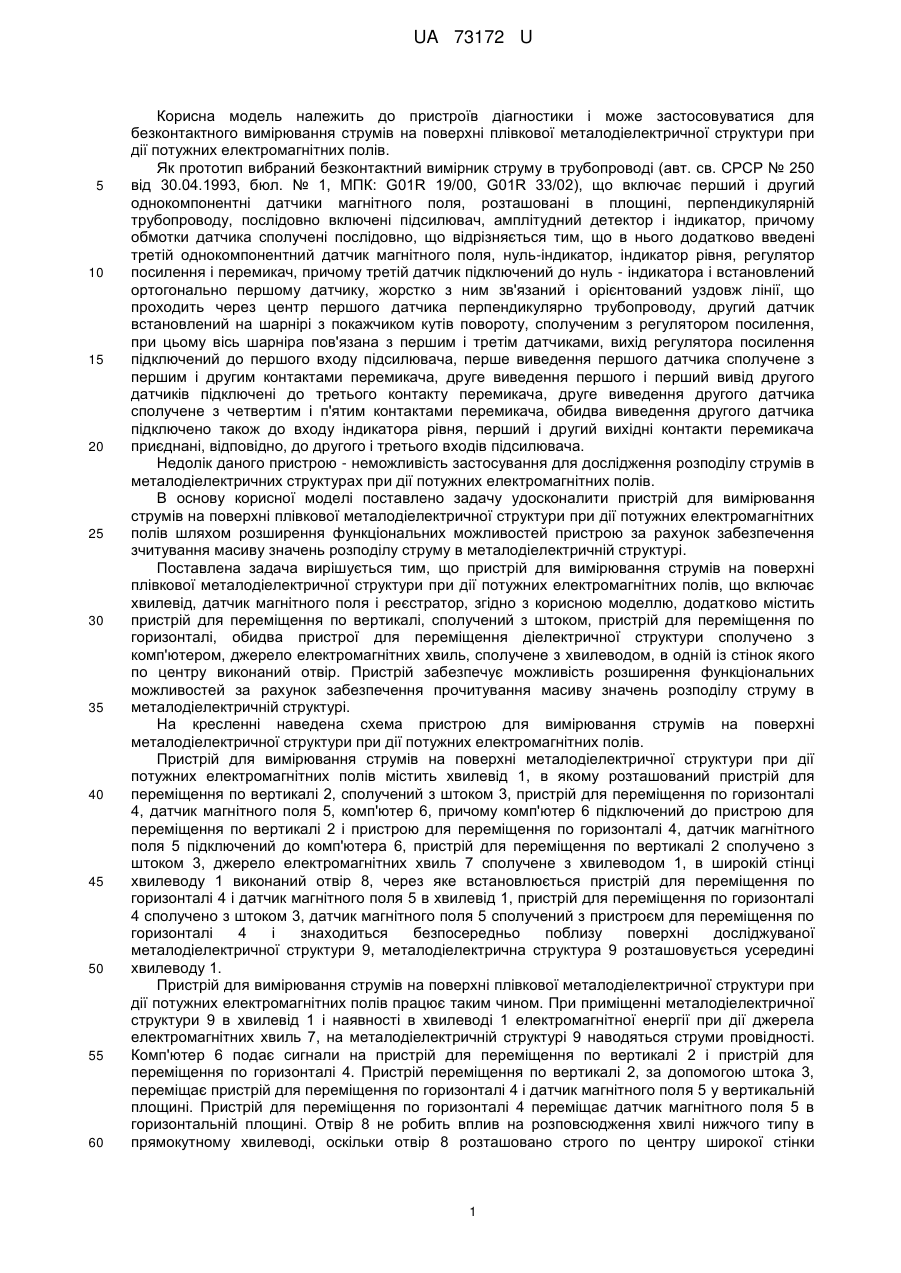

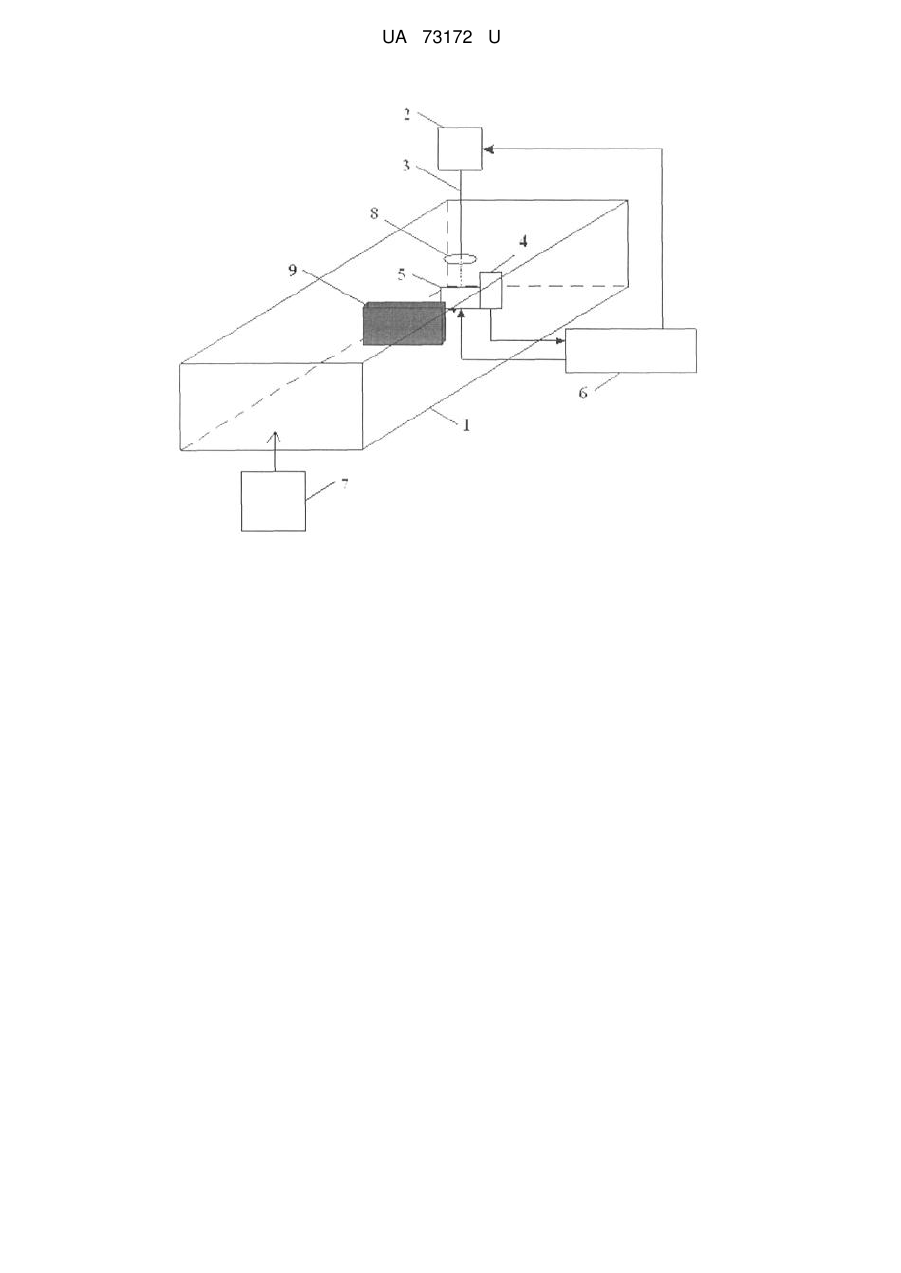

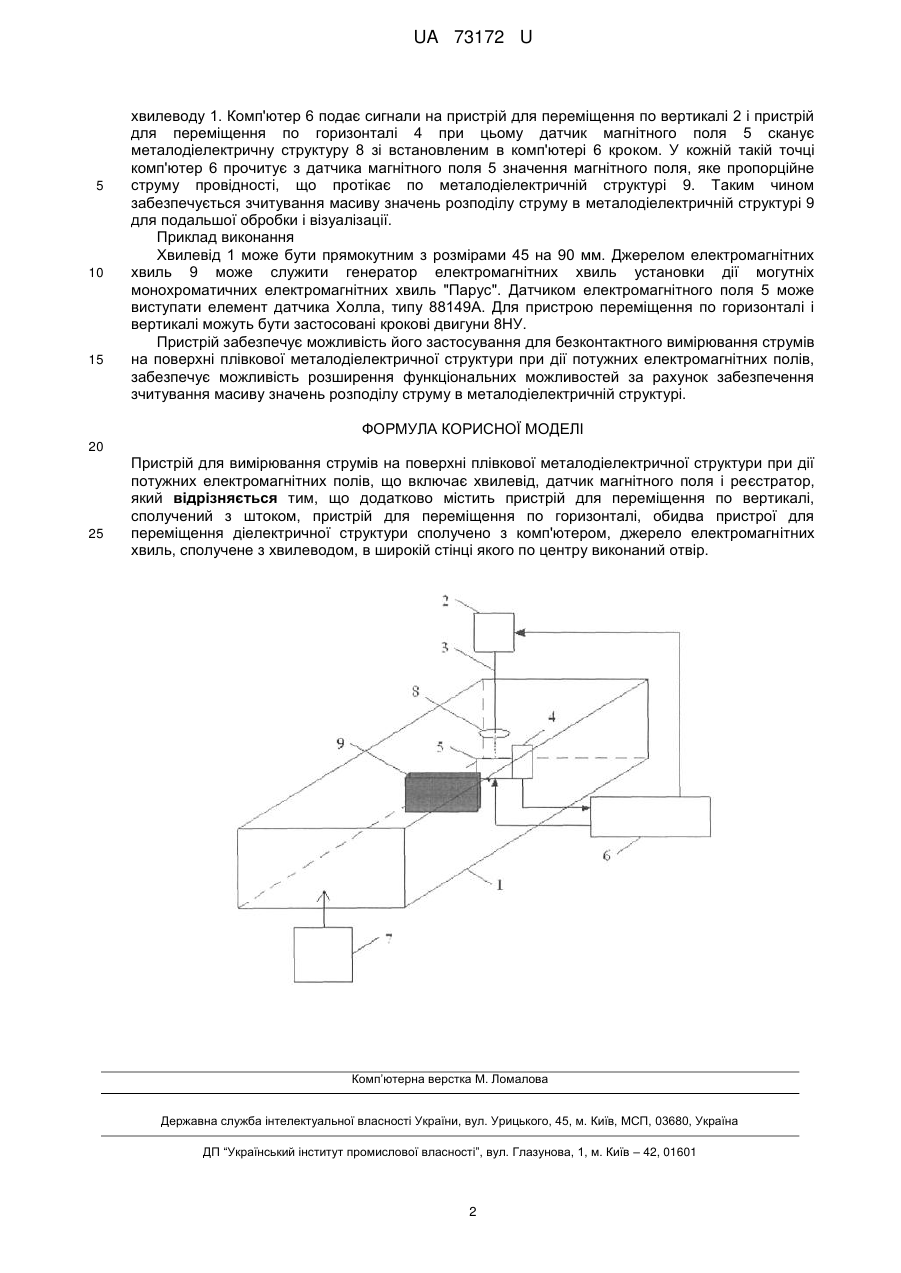

Реферат: Пристрій для вимірювання струмів на поверхні плівкової металодіелектричної структури при дії потужних електромагнітних полів включає хвилевід, датчик магнітного поля і реєстратор. Додатково містить пристрій для переміщення по вертикалі, сполучений з штоком, та пристрій для переміщення по горизонталі. Обидва пристрої для переміщення діелектричної структури сполучено з комп'ютером. Джерело електромагнітних хвиль сполучене з хвилеводом, в широкій стінці якого по центру виконаний отвір. UA 73172 U (54) ПРИСТРІЙ ДЛЯ ВИМІРЮВАННЯ СТРУМІВ НА ПОВЕРХНІ ПЛІВКОВОЇ МЕТАЛОДІЕЛЕКТРИЧНОЇ СТРУКТУРИ ПРИ ДІЇ ПОТУЖНИХ ЕЛЕКТРОМАГНІТНИХ ПОЛІВ UA 73172 U UA 73172 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до пристроїв діагностики і може застосовуватися для безконтактного вимірювання струмів на поверхні плівкової металодіелектричної структури при дії потужних електромагнітних полів. Як прототип вибраний безконтактний вимірник струму в трубопроводі (авт. св. СРСР № 250 від 30.04.1993, бюл. № 1, МПК: G01R 19/00, G01R 33/02), що включає перший і другий однокомпонентні датчики магнітного поля, розташовані в площині, перпендикулярній трубопроводу, послідовно включені підсилювач, амплітудний детектор і індикатор, причому обмотки датчика сполучені послідовно, що відрізняється тим, що в нього додатково введені третій однокомпонентний датчик магнітного поля, нуль-індикатор, індикатор рівня, регулятор посилення і перемикач, причому третій датчик підключений до нуль - індикатора і встановлений ортогонально першому датчику, жорстко з ним зв'язаний і орієнтований уздовж лінії, що проходить через центр першого датчика перпендикулярно трубопроводу, другий датчик встановлений на шарнірі з покажчиком кутів повороту, сполученим з регулятором посилення, при цьому вісь шарніра пов'язана з першим і третім датчиками, вихід регулятора посилення підключений до першого входу підсилювача, перше виведення першого датчика сполучене з першим і другим контактами перемикача, друге виведення першого і перший вивід другого датчиків підключені до третього контакту перемикача, друге виведення другого датчика сполучене з четвертим і п'ятим контактами перемикача, обидва виведення другого датчика підключено також до входу індикатора рівня, перший і другий вихідні контакти перемикача приєднані, відповідно, до другого і третього входів підсилювача. Недолік даного пристрою - неможливість застосування для дослідження розподілу струмів в металодіелектричних структурах при дії потужних електромагнітних полів. В основу корисної моделі поставлено задачу удосконалити пристрій для вимірювання струмів на поверхні плівкової металодіелектричної структури при дії потужних електромагнітних полів шляхом розширення функціональних можливостей пристрою за рахунок забезпечення зчитування масиву значень розподілу струму в металодіелектричній структурі. Поставлена задача вирішується тим, що пристрій для вимірювання струмів на поверхні плівкової металодіелектричної структури при дії потужних електромагнітних полів, що включає хвилевід, датчик магнітного поля і реєстратор, згідно з корисною моделлю, додатково містить пристрій для переміщення по вертикалі, сполучений з штоком, пристрій для переміщення по горизонталі, обидва пристрої для переміщення діелектричної структури сполучено з комп'ютером, джерело електромагнітних хвиль, сполучене з хвилеводом, в одній із стінок якого по центру виконаний отвір. Пристрій забезпечує можливість розширення функціональних можливостей за рахунок забезпечення прочитування масиву значень розподілу струму в металодіелектричній структурі. На кресленні наведена схема пристрою для вимірювання струмів на поверхні металодіелектричної структури при дії потужних електромагнітних полів. Пристрій для вимірювання струмів на поверхні металодіелектричної структури при дії потужних електромагнітних полів містить хвилевід 1, в якому розташований пристрій для переміщення по вертикалі 2, сполучений з штоком 3, пристрій для переміщення по горизонталі 4, датчик магнітного поля 5, комп'ютер 6, причому комп'ютер 6 підключений до пристрою для переміщення по вертикалі 2 і пристрою для переміщення по горизонталі 4, датчик магнітного поля 5 підключений до комп'ютера 6, пристрій для переміщення по вертикалі 2 сполучено з штоком 3, джерело електромагнітних хвиль 7 сполучене з хвилеводом 1, в широкій стінці хвилеводу 1 виконаний отвір 8, через яке встановлюється пристрій для переміщення по горизонталі 4 і датчик магнітного поля 5 в хвилевід 1, пристрій для переміщення по горизонталі 4 сполучено з штоком 3, датчик магнітного поля 5 сполучений з пристроєм для переміщення по горизонталі 4 і знаходиться безпосередньо поблизу поверхні досліджуваної металодіелектричної структури 9, металодіелектрична структура 9 розташовується усередині хвилеводу 1. Пристрій для вимірювання струмів на поверхні плівкової металодіелектричної структури при дії потужних електромагнітних полів працює таким чином. При приміщенні металодіелектричної структури 9 в хвилевід 1 і наявності в хвилеводі 1 електромагнітної енергії при дії джерела електромагнітних хвиль 7, на металодіелектричній структурі 9 наводяться струми провідності. Комп'ютер 6 подає сигнали на пристрій для переміщення по вертикалі 2 і пристрій для переміщення по горизонталі 4. Пристрій переміщення по вертикалі 2, за допомогою штока 3, переміщає пристрій для переміщення по горизонталі 4 і датчик магнітного поля 5 у вертикальній площині. Пристрій для переміщення по горизонталі 4 переміщає датчик магнітного поля 5 в горизонтальній площині. Отвір 8 не робить вплив на розповсюдження хвилі нижчого типу в прямокутному хвилеводі, оскільки отвір 8 розташовано строго по центру широкої стінки 1 UA 73172 U 5 10 15 хвилеводу 1. Комп'ютер 6 подає сигнали на пристрій для переміщення по вертикалі 2 і пристрій для переміщення по горизонталі 4 при цьому датчик магнітного поля 5 сканує металодіелектричну структуру 8 зі встановленим в комп'ютері 6 кроком. У кожній такій точці комп'ютер 6 прочитує з датчика магнітного поля 5 значення магнітного поля, яке пропорційне струму провідності, що протікає по металодіелектричній структурі 9. Таким чином забезпечується зчитування масиву значень розподілу струму в металодіелектричній структурі 9 для подальшої обробки і візуалізації. Приклад виконання Хвилевід 1 може бути прямокутним з розмірами 45 на 90 мм. Джерелом електромагнітних хвиль 9 може служити генератор електромагнітних хвиль установки дії могутніх монохроматичних електромагнітних хвиль "Парус". Датчиком електромагнітного поля 5 може виступати елемент датчика Холла, типу 88149А. Для пристрою переміщення по горизонталі і вертикалі можуть бути застосовані крокові двигуни 8НУ. Пристрій забезпечує можливість його застосування для безконтактного вимірювання струмів на поверхні плівкової металодіелектричної структури при дії потужних електромагнітних полів, забезпечує можливість розширення функціональних можливостей за рахунок забезпечення зчитування масиву значень розподілу струму в металодіелектричній структурі. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 Пристрій для вимірювання струмів на поверхні плівкової металодіелектричної структури при дії потужних електромагнітних полів, що включає хвилевід, датчик магнітного поля і реєстратор, який відрізняється тим, що додатково містить пристрій для переміщення по вертикалі, сполучений з штоком, пристрій для переміщення по горизонталі, обидва пристрої для переміщення діелектричної структури сполучено з комп'ютером, джерело електромагнітних хвиль, сполучене з хвилеводом, в широкій стінці якого по центру виконаний отвір. Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
