Кульова опора для гасіння горизонтальних імпульсів

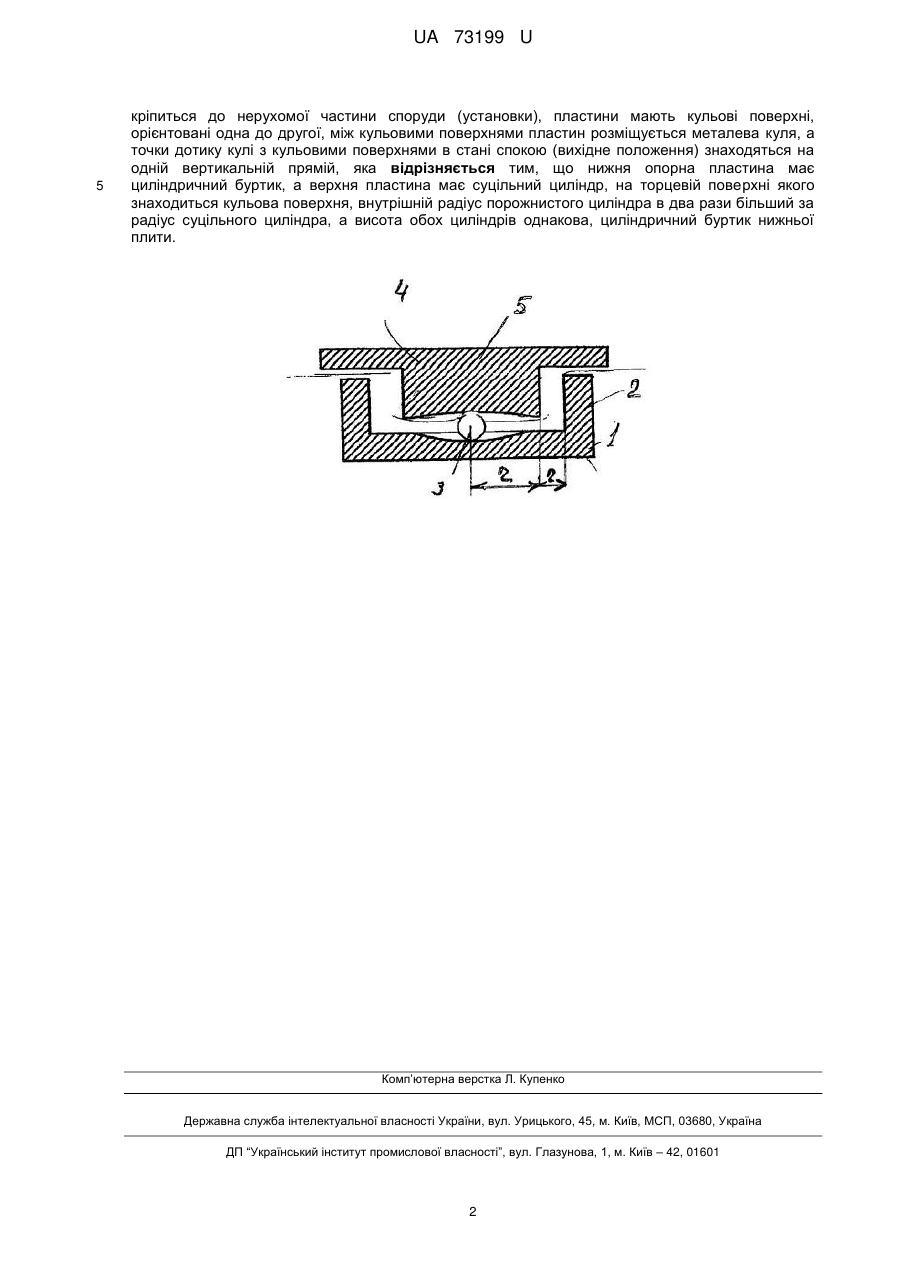

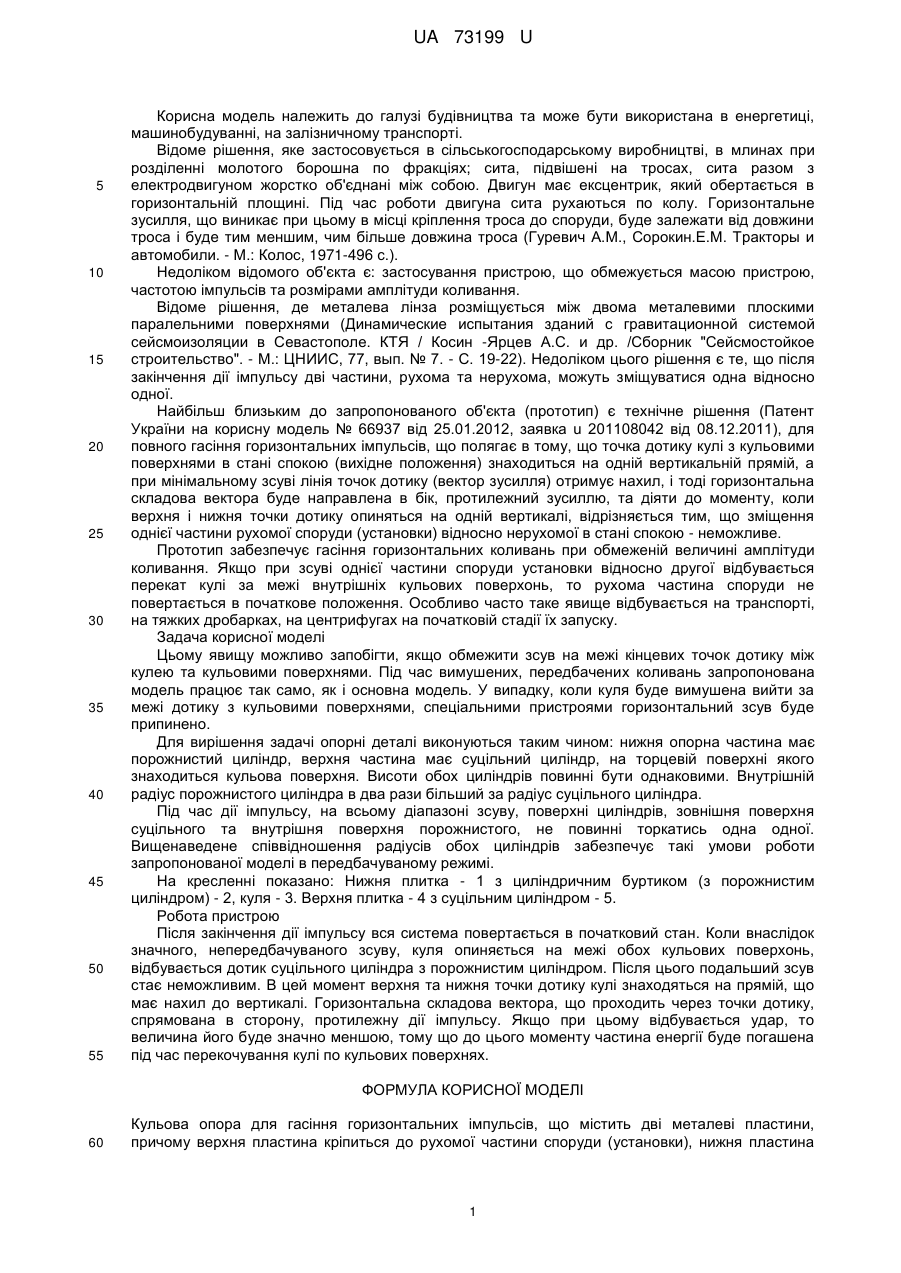

Реферат: UA 73199 U UA 73199 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі будівництва та може бути використана в енергетиці, машинобудуванні, на залізничному транспорті. Відоме рішення, яке застосовується в сільськогосподарському виробництві, в млинах при розділенні молотого борошна по фракціях; сита, підвішені на тросах, сита разом з електродвигуном жорстко об'єднані між собою. Двигун має ексцентрик, який обертається в горизонтальній площині. Під час роботи двигуна сита рухаються по колу. Горизонтальне зусилля, що виникає при цьому в місці кріплення троса до споруди, буде залежати від довжини троса і буде тим меншим, чим більше довжина троса (Гуревич A.M., Сорокин.Е.М. Тракторы и автомобили. - М.: Колос, 1971-496 с.). Недоліком відомого об'єкта є: застосування пристрою, що обмежується масою пристрою, частотою імпульсів та розмірами амплітуди коливання. Відоме рішення, де металева лінза розміщується між двома металевими плоскими паралельними поверхнями (Динамические испытания зданий с гравитационной системой сейсмоизоляции в Севастополе. КТЯ / Косин -Ярцев А.С. и др. /Сборник "Сейсмостойкое строительство". - М.: ЦНИИС, 77, вып. № 7. - С. 19-22). Недоліком цього рішення є те, що після закінчення дії імпульсу дві частини, рухома та нерухома, можуть зміщуватися одна відносно одної. Найбільш близьким до запропонованого об'єкта (прототип) є технічне рішення (Патент України на корисну модель № 66937 від 25.01.2012, заявка u 201108042 від 08.12.2011), для повного гасіння горизонтальних імпульсів, що полягає в тому, що точка дотику кулі з кульовими поверхнями в стані спокою (вихідне положення) знаходиться на одній вертикальній прямій, а при мінімальному зсуві лінія точок дотику (вектор зусилля) отримує нахил, і тоді горизонтальна складова вектора буде направлена в бік, протилежний зусиллю, та діяти до моменту, коли верхня і нижня точки дотику опиняться на одній вертикалі, відрізняється тим, що зміщення однієї частини рухомої споруди (установки) відносно нерухомої в стані спокою - неможливе. Прототип забезпечує гасіння горизонтальних коливань при обмеженій величині амплітуди коливання. Якщо при зсуві однієї частини споруди установки відносно другої відбувається перекат кулі за межі внутрішніх кульових поверхонь, то рухома частина споруди не повертається в початкове положення. Особливо часто таке явище відбувається на транспорті, на тяжких дробарках, на центрифугах на початковій стадії їх запуску. Задача корисної моделі Цьому явищу можливо запобігти, якщо обмежити зсув на межі кінцевих точок дотику між кулею та кульовими поверхнями. Під час вимушених, передбачених коливань запропонована модель працює так само, як і основна модель. У випадку, коли куля буде вимушена вийти за межі дотику з кульовими поверхнями, спеціальними пристроями горизонтальний зсув буде припинено. Для вирішення задачі опорні деталі виконуються таким чином: нижня опорна частина має порожнистий циліндр, верхня частина має суцільний циліндр, на торцевій поверхні якого знаходиться кульова поверхня. Висоти обох циліндрів повинні бути однаковими. Внутрішній радіус порожнистого циліндра в два рази більший за радіус суцільного циліндра. Під час дії імпульсу, на всьому діапазоні зсуву, поверхні циліндрів, зовнішня поверхня суцільного та внутрішня поверхня порожнистого, не повинні торкатись одна одної. Вищенаведене співвідношення радіусів обох циліндрів забезпечує такі умови роботи запропонованої моделі в передбачуваному режимі. На кресленні показано: Нижня плитка - 1 з циліндричним буртиком (з порожнистим циліндром) - 2, куля - 3. Верхня плитка - 4 з суцільним циліндром - 5. Робота пристрою Після закінчення дії імпульсу вся система повертається в початковий стан. Коли внаслідок значного, непередбачуваного зсуву, куля опиняється на межі обох кульових поверхонь, відбувається дотик суцільного циліндра з порожнистим циліндром. Після цього подальший зсув стає неможливим. В цей момент верхня та нижня точки дотику кулі знаходяться на прямій, що має нахил до вертикалі. Горизонтальна складова вектора, що проходить через точки дотику, спрямована в сторону, протилежну дії імпульсу. Якщо при цьому відбувається удар, то величина його буде значно меншою, тому що до цього моменту частина енергії буде погашена під час перекочування кулі по кульових поверхнях. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Кульова опора для гасіння горизонтальних імпульсів, що містить дві металеві пластини, причому верхня пластина кріпиться до рухомої частини споруди (установки), нижня пластина 1 UA 73199 U 5 кріпиться до нерухомої частини споруди (установки), пластини мають кульові поверхні, орієнтовані одна до другої, між кульовими поверхнями пластин розміщується металева куля, а точки дотику кулі з кульовими поверхнями в стані спокою (вихідне положення) знаходяться на одній вертикальній прямій, яка відрізняється тим, що нижня опорна пластина має циліндричний буртик, а верхня пластина має суцільний циліндр, на торцевій поверхні якого знаходиться кульова поверхня, внутрішній радіус порожнистого циліндра в два рази більший за радіус суцільного циліндра, а висота обох циліндрів однакова, циліндричний буртик нижньої плити. Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
