Портативний освітлювальний прилад

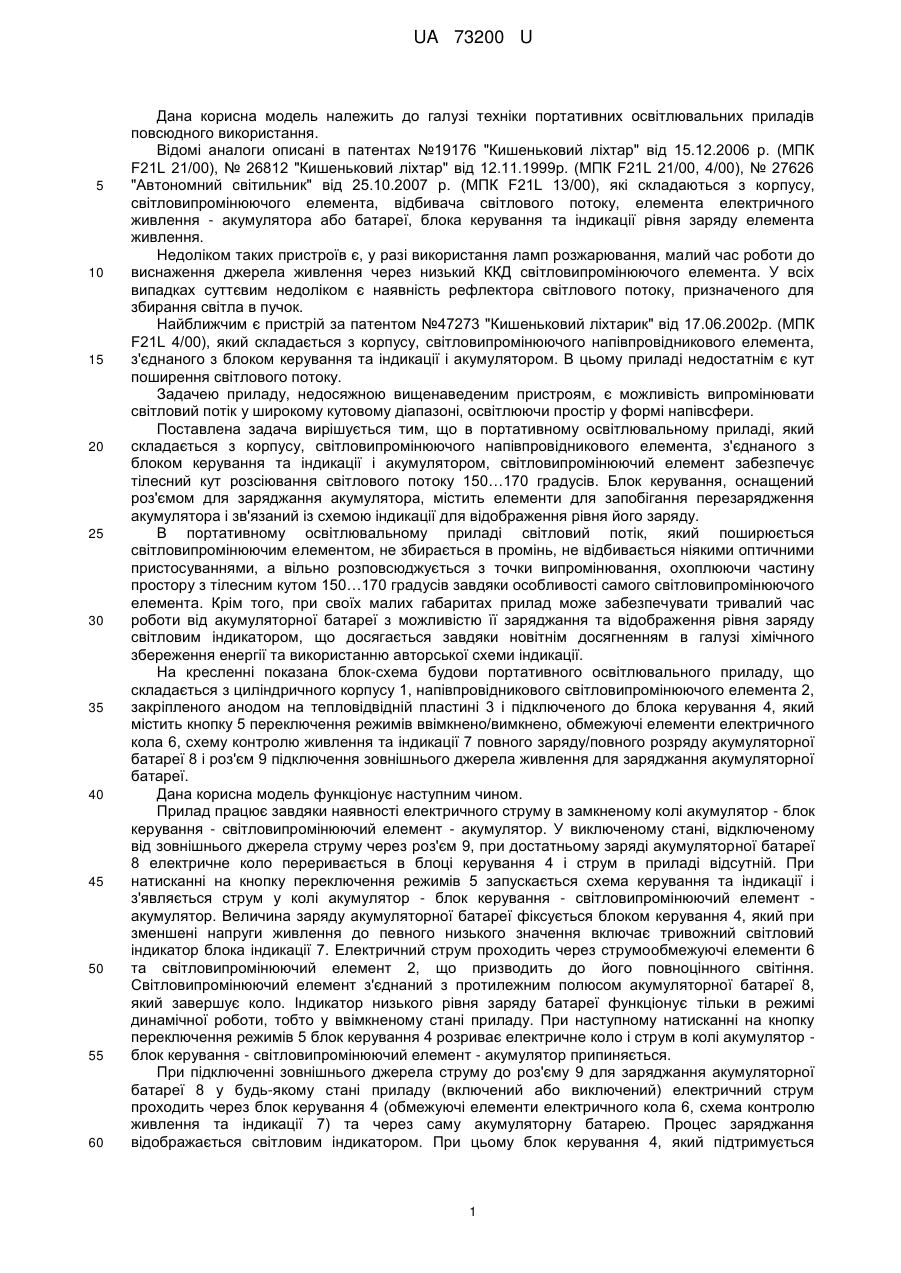

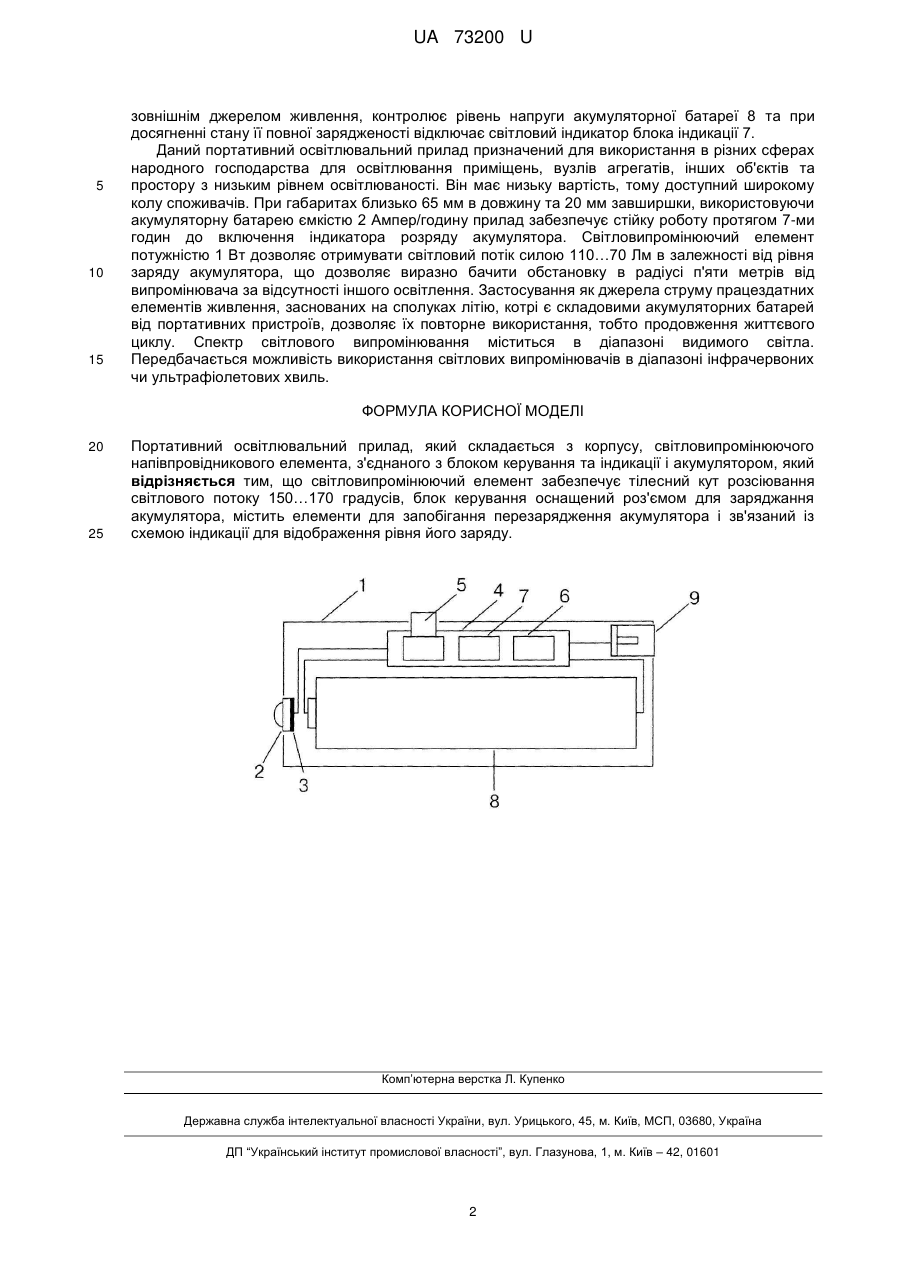

Реферат: UA 73200 U UA 73200 U 5 10 15 20 25 30 35 40 45 50 55 60 Дана корисна модель належить до галузі техніки портативних освітлювальних приладів повсюдного використання. Відомі аналоги описані в патентах №19176 "Кишеньковий ліхтар" від 15.12.2006 р. (МПК F21L 21/00), № 26812 "Кишеньковий ліхтар" від 12.11.1999р. (МПК F21L 21/00, 4/00), № 27626 "Автономний світильник" від 25.10.2007 р. (МПК F21L 13/00), які складаються з корпусу, світловипромінюючого елемента, відбивача світлового потоку, елемента електричного живлення - акумулятора або батареї, блока керування та індикації рівня заряду елемента живлення. Недоліком таких пристроїв є, у разі використання ламп розжарювання, малий час роботи до виснаження джерела живлення через низький ККД світловипромінюючого елемента. У всіх випадках суттєвим недоліком є наявність рефлектора світлового потоку, призначеного для збирання світла в пучок. Найближчим є пристрій за патентом №47273 "Кишеньковий ліхтарик" від 17.06.2002р. (МПК F21L 4/00), який складається з корпусу, світловипромінюючого напівпровідникового елемента, з'єднаного з блоком керування та індикації і акумулятором. В цьому приладі недостатнім є кут поширення світлового потоку. Задачею приладу, недосяжною вищенаведеним пристроям, є можливість випромінювати світловий потік у широкому кутовому діапазоні, освітлюючи простір у формі напівсфери. Поставлена задача вирішується тим, що в портативному освітлювальному приладі, який складається з корпусу, світловипромінюючого напівпровідникового елемента, з'єднаного з блоком керування та індикації і акумулятором, світловипромінюючий елемент забезпечує тілесний кут розсіювання світлового потоку 150…170 градусів. Блок керування, оснащений роз'ємом для заряджання акумулятора, містить елементи для запобігання перезарядження акумулятора і зв'язаний із схемою індикації для відображення рівня його заряду. В портативному освітлювальному приладі світловий потік, який поширюється світловипромінюючим елементом, не збирається в промінь, не відбивається ніякими оптичними пристосуваннями, а вільно розповсюджується з точки випромінювання, охоплюючи частину простору з тілесним кутом 150…170 градусів завдяки особливості самого світловипромінюючого елемента. Крім того, при своїх малих габаритах прилад може забезпечувати тривалий час роботи від акумуляторної батареї з можливістю її заряджання та відображення рівня заряду світловим індикатором, що досягається завдяки новітнім досягненням в галузі хімічного збереження енергії та використанню авторської схеми індикації. На кресленні показана блок-схема будови портативного освітлювального приладу, що складається з циліндричного корпусу 1, напівпровідникового світловипромінюючого елемента 2, закріпленого анодом на тепловідвідній пластині 3 і підключеного до блока керування 4, який містить кнопку 5 переключення режимів ввімкнено/вимкнено, обмежуючі елементи електричного кола 6, схему контролю живлення та індикації 7 повного заряду/повного розряду акумуляторної батареї 8 і роз'єм 9 підключення зовнішнього джерела живлення для заряджання акумуляторної батареї. Дана корисна модель функціонує наступним чином. Прилад працює завдяки наявності електричного струму в замкненому колі акумулятор - блок керування - світловипромінюючий елемент - акумулятор. У виключеному стані, відключеному від зовнішнього джерела струму через роз'єм 9, при достатньому заряді акумуляторної батареї 8 електричне коло переривається в блоці керування 4 і струм в приладі відсутній. При натисканні на кнопку переключення режимів 5 запускається схема керування та індикації і з'являється струм у колі акумулятор - блок керування - світловипромінюючий елемент акумулятор. Величина заряду акумуляторної батареї фіксується блоком керування 4, який при зменшені напруги живлення до певного низького значення включає тривожний світловий індикатор блока індикації 7. Електричний струм проходить через струмообмежуючі елементи 6 та світловипромінюючий елемент 2, що призводить до його повноцінного світіння. Світловипромінюючий елемент з'єднаний з протилежним полюсом акумуляторної батареї 8, який завершує коло. Індикатор низького рівня заряду батареї функціонує тільки в режимі динамічної роботи, тобто у ввімкненому стані приладу. При наступному натисканні на кнопку переключення режимів 5 блок керування 4 розриває електричне коло і струм в колі акумулятор блок керування - світловипромінюючий елемент - акумулятор припиняється. При підключенні зовнішнього джерела струму до роз'єму 9 для заряджання акумуляторної батареї 8 у будь-якому стані приладу (включений або виключений) електричний струм проходить через блок керування 4 (обмежуючі елементи електричного кола 6, схема контролю живлення та індикації 7) та через саму акумуляторну батарею. Процес заряджання відображається світловим індикатором. При цьому блок керування 4, який підтримується 1 UA 73200 U 5 10 15 зовнішнім джерелом живлення, контролює рівень напруги акумуляторної батареї 8 та при досягненні стану її повної зарядженості відключає світловий індикатор блока індикації 7. Даний портативний освітлювальний прилад призначений для використання в різних сферах народного господарства для освітлювання приміщень, вузлів агрегатів, інших об'єктів та простору з низьким рівнем освітлюваності. Він має низьку вартість, тому доступний широкому колу споживачів. При габаритах близько 65 мм в довжину та 20 мм завширшки, використовуючи акумуляторну батарею ємкістю 2 Ампер/годину прилад забезпечує стійку роботу протягом 7-ми годин до включення індикатора розряду акумулятора. Світловипромінюючий елемент потужністю 1 Вт дозволяє отримувати світловий потік силою 110…70 Лм в залежності від рівня заряду акумулятора, що дозволяє виразно бачити обстановку в радіусі п'яти метрів від випромінювача за відсутності іншого освітлення. Застосування як джерела струму працездатних елементів живлення, заснованих на сполуках літію, котрі є складовими акумуляторних батарей від портативних пристроїв, дозволяє їх повторне використання, тобто продовження життєвого циклу. Спектр світлового випромінювання міститься в діапазоні видимого світла. Передбачається можливість використання світлових випромінювачів в діапазоні інфрачервоних чи ультрафіолетових хвиль. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 Портативний освітлювальний прилад, який складається з корпусу, світловипромінюючого напівпровідникового елемента, з'єднаного з блоком керування та індикації і акумулятором, який відрізняється тим, що світловипромінюючий елемент забезпечує тілесний кут розсіювання світлового потоку 150…170 градусів, блок керування оснащений роз'ємом для заряджання акумулятора, містить елементи для запобігання перезарядження акумулятора і зв'язаний із схемою індикації для відображення рівня його заряду. Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
