F16C 11/06 — кульові шарніри; інші шарніри, що мають більш ніж одну ступінь свободи кутового переміщення, тобто універсальні шарніри

Номер патенту: 117361

Опубліковано: 26.06.2017

Автори: Кравець Олександр Михайлович, Кравець Володимир Олександрович, Литвин Олександр Валеріанович

МПК: F16C 11/06

Мітки: кульовий, шарнір

Формула / Реферат:

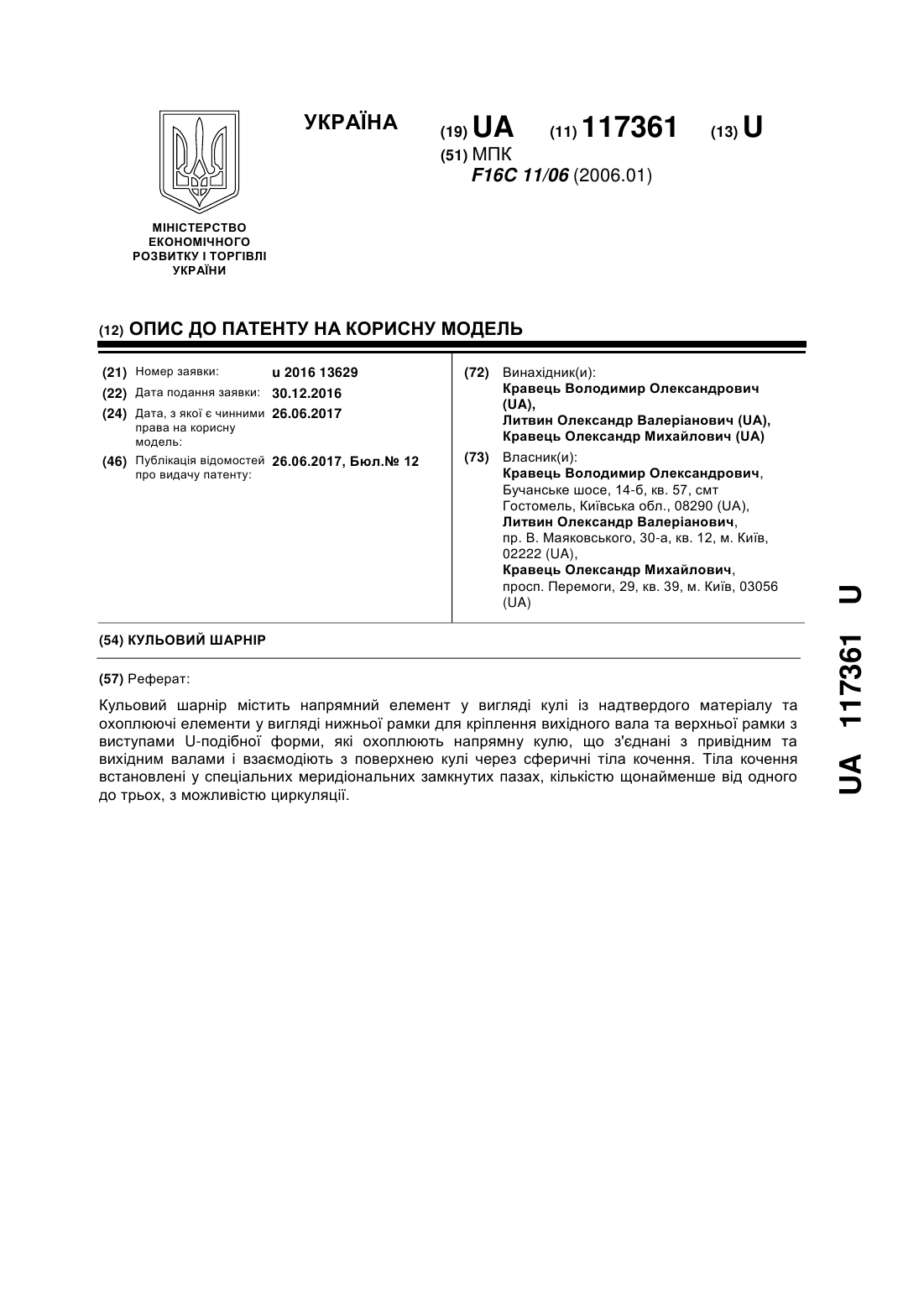

1. Кульовий шарнір, що містить напрямний елемент у вигляді кулі із надтвердого матеріалу та охоплюючі елементи у вигляді нижньої рамки для кріплення вихідного вала та верхньої рамки 3 з виступами U-подібної форми, які охоплюють напрямну кулю, що з'єднані з привідним та вихідним валами і взаємодіють з поверхнею кулі через сферичні тіла кочення, який відрізняється тим, що тіла кочення встановлені у спеціальних меридіональних замкнутих пазах,...

Номер патенту: 114488

Опубліковано: 26.06.2017

Автор: Струтинський Сергій Васильович

МПК: F16C 11/06, F16C 32/04, F16D 3/16 ...

Мітки: сферичний, шарнір

Формула / Реферат:

Сферичний шарнір, що містить корпус, в якому встановлена піввісь та рухома штанга із сферичною головкою, яка спряжена із сферичною поверхнею торця півосі, причому на спряженій із сферою поверхні торця півосі виконані розвантажувальні кармани, а на протилежному торці півосі виконано компенсуючі кармани, при цьому порожнини відповідних розвантажувальних і компенсуючих карманів з'єднані між собою через дроселі, а порожнини усіх компенсуючих...

Номер патенту: 116145

Опубліковано: 10.05.2017

Автори: Костюк Сава Андрійович, Косіюк Микола Миколайович

МПК: F16C 11/06

Мітки: шарнір, кульовий

Формула / Реферат:

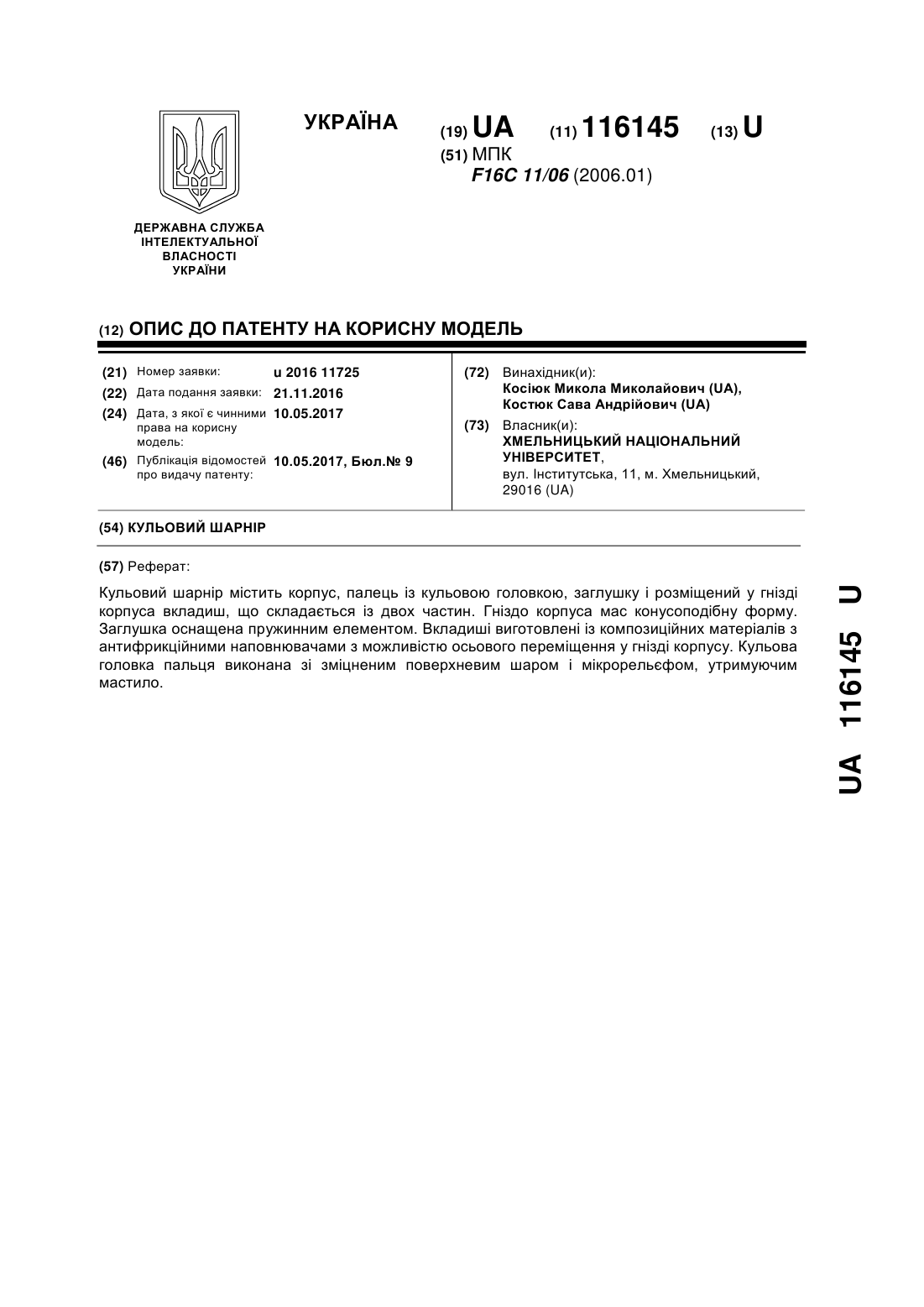

Кульовий шарнір, що містить корпус, палець із кульовою головкою, заглушку і розміщений у гнізді корпуса вкладиш, що складається із двох частин, який відрізняється тим, що гніздо корпуса мас конусоподібну форму, заглушка оснащена пружинним елементом, а вкладиші виготовлені із композиційних матеріалів з антифрикційними наповнювачами з можливістю осьового переміщення у гнізді корпусу, причому кульова головка пальця виконана зі зміцненим...

Номер патенту: 114787

Опубліковано: 27.03.2017

Автори: Звягільський Юхим Леонідович, Стаднічук Микола Миколайович, Булат Анатолій Федорович, Возіянов Віктор Степанович

МПК: B41F 17/00, F16C 11/06

Мітки: друку, пристрій, об`ємного

Формула / Реферат:

Пристрій для об'ємного друку, що містить нерухомі стійки, по яких переміщуються напрямні каретки, робочий орган, встановлений на платформі, яка пов'язана штангами з напрямними каретками за допомогою шарнірних з'єднань, який відрізняється тим, що кожне шарнірне з'єднання виконано у вигляді магнітно-кульового шарніра, що складається з кульової опори, яка являє собою сталеву кулю, що спирається на п'яту, при цьому сталева куля нерухомо...

Номер патенту: 114206

Опубліковано: 27.02.2017

Автор: Захарчук Максим Вячеславович

МПК: F16C 11/00, B60G 21/00, B60G 21/055 ...

Мітки: стійка, стабілізатора

Формула / Реферат:

1. Стійка стабілізатора, яка включає шарнірне з′єднання, що містить кульовий палець із різьбовим кінцем та із сферичною головкою, вкладиш, виконаний з пластику, такого як поліамід, який має внутрішній ненаскрізний отвір із сферичною опорною поверхнею, що відповідає сферичній головці, в якому розташована сферична головка кульового пальця та який виконаний із можливістю кручення та нахилу кульового пальця, корпус, у щонайменше одному...

Номер патенту: 107135

Опубліковано: 25.11.2014

Автори: Бас Костянтин Маркович, Крівда Віталій Валерійович, Зіннер Віталій Андрійович, Федоряченко Сергій Олександрович, Зіборов Кирило Альбертович, Ванжа Геннадій Купріянович

МПК: B62D 7/00, F16C 11/06

Мітки: кульова, опора

Формула / Реферат:

Кульова опора, що містить корпус, палець з кульовою головкою, яка відрізняється тим, що корпус виконаний рознімним і складається з підстави і кришки, які мають внутрішні контактні поверхні конічної форми з формуванням порожнини між ними, в якій розміщений палець з кульовою головкою, встановлений з можливістю кутового переміщення і фіксації в осьовому напрямку за допомогою елементів кріплення.

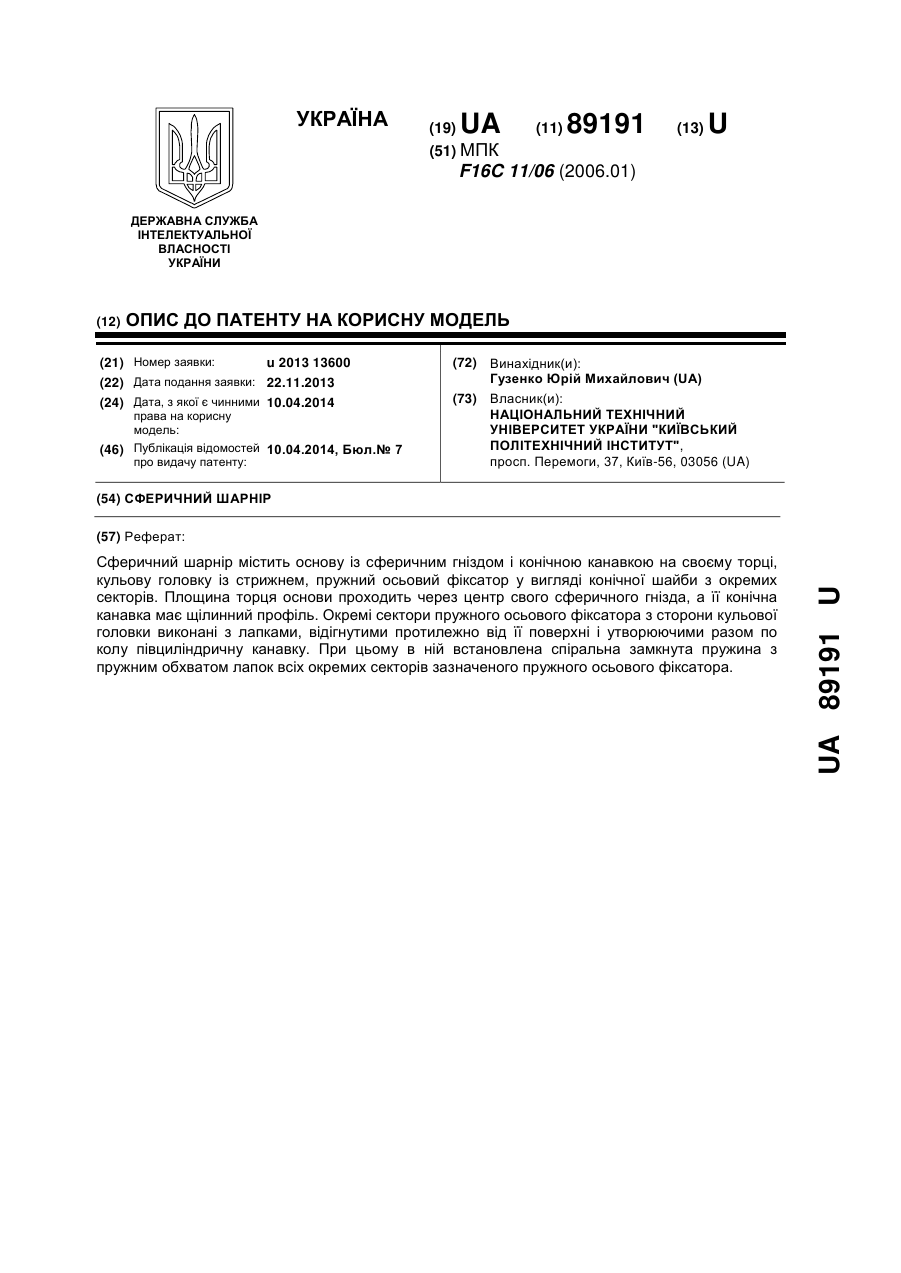

Номер патенту: 89191

Опубліковано: 10.04.2014

Автор: Гузенко Юрій Михайлович

МПК: F16C 11/06

Мітки: шарнір, сферичний

Формула / Реферат:

Сферичний шарнір, що містить основу із сферичним гніздом і конічною канавкою на своєму торці, кульову головку із стрижнем, а також пружний осьовий фіксатор у вигляді конічної шайби з окремих секторів, встановлених в зазначеній канавці основи та взаємодіючих з поверхнею кульової головки, при цьому площина торця основи проходить через центр свого сферичного гнізда, а її конічна канавка має щілинний профіль, який відрізняється тим, що окремі...

Номер патенту: 86644

Опубліковано: 10.01.2014

Автори: Федоряченко Сергій Олександрович, Крівда Віталій Валерійович, Ванжа Геннадій Купріянович, Зіннер Віталій Андрійович, Бас Костянтин Маркович, Зіборов Кирило Альбертович

МПК: B62D 7/00, F16C 11/06

Мітки: кульова, опора

Формула / Реферат:

Кульова опора, що включає корпус, палець з кульовою головкою, яка відрізняється тим, що корпус виконаний роз'ємним з внутрішніми контактними поверхнями конічної форми з формуванням порожнини між ними, в якій розміщений палець з кульовою головкою, з можливістю кутового переміщення і фіксації в осьовому напрямку.

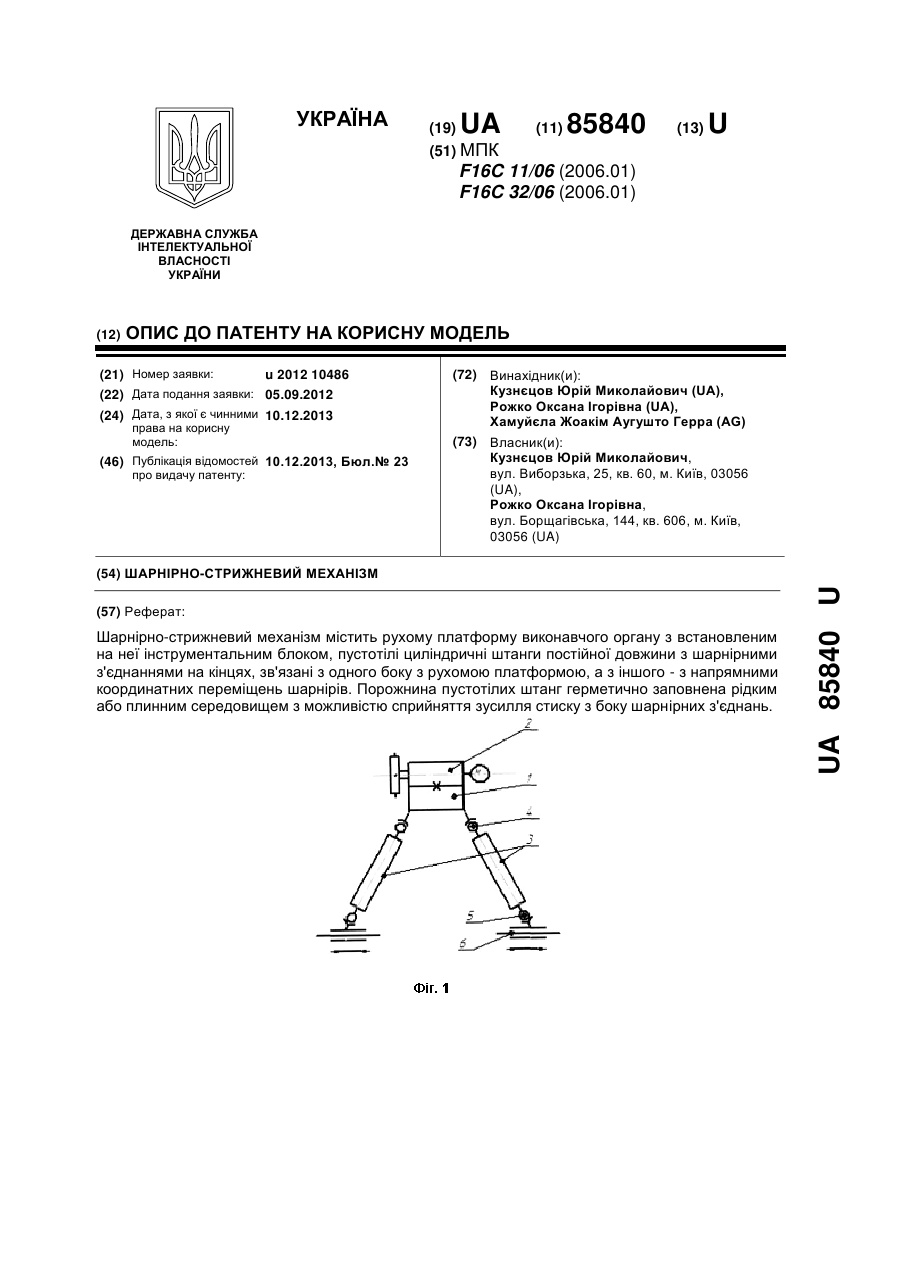

Номер патенту: 85840

Опубліковано: 10.12.2013

Автори: Хамуйєла Жоаким Аугушто Герра, Кузнєцов Юрій Миколайович, Рожко Оксана Ігорівна

МПК: F16C 32/06, F16C 11/06

Мітки: механізм, шарнірно-стрижневий

Формула / Реферат:

1. Шарнірно-стрижневий механізм, що містить рухому платформу виконавчого органу з встановленим на неї інструментальним блоком, пустотілі циліндричні штанги постійної довжини з шарнірними з'єднаннями на кінцях, зв'язані з одного боку з рухомою платформою, а з іншого - з напрямними координатних переміщень шарнірів, який відрізняється тим, що порожнина пустотілих штанг герметично заповнена рідким або плинним середовищем з можливістю сприйняття...

Номер патенту: 67320

Опубліковано: 10.02.2012

Автори: Кузнєцов Юрій Миколайович, Фіранський Володимир Борисович

МПК: F16C 32/06, F16C 11/06

Мітки: шарнірне, з'єднання

Формула / Реферат:

1. Шарнірне з'єднання, що містить дві контактуючі частини - палець і опору, одна з яких має зовнішню циліндричну або сферичну поверхню, а друга - відповідно внутрішню поверхню, причому одна частина рухома відносно другої, яке відрізняється тим, що одна з контактуючих частин виконана у вигляді оболонки з порожниною, заповненою рідиною під тиском.2. Шарнірне з'єднання за п. 1, яке відрізняється тим, що палець має порожнину і отвір...

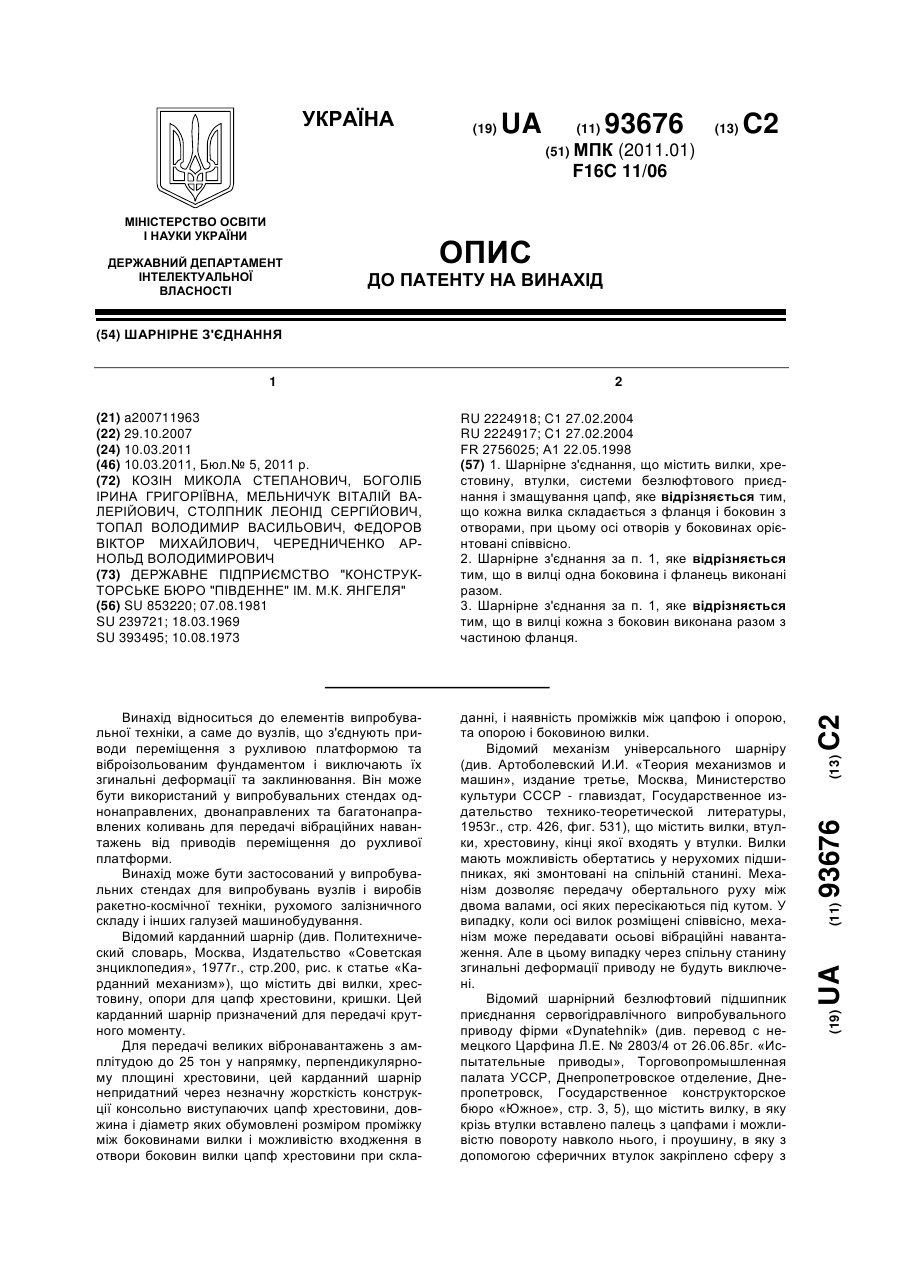

Номер патенту: 93676

Опубліковано: 10.03.2011

Автори: Федоров Віктор Михайлович, Чередниченко Арнольд Володимирович, Козін Микола Степанович, Боголіб Ірина Григоріївна, Топал Володимир Васильович, Мельничук Віталій Валерійович, Столпник Леонід Сергійович

МПК: F16C 11/06

Мітки: шарнірне, з'єднання

Формула / Реферат:

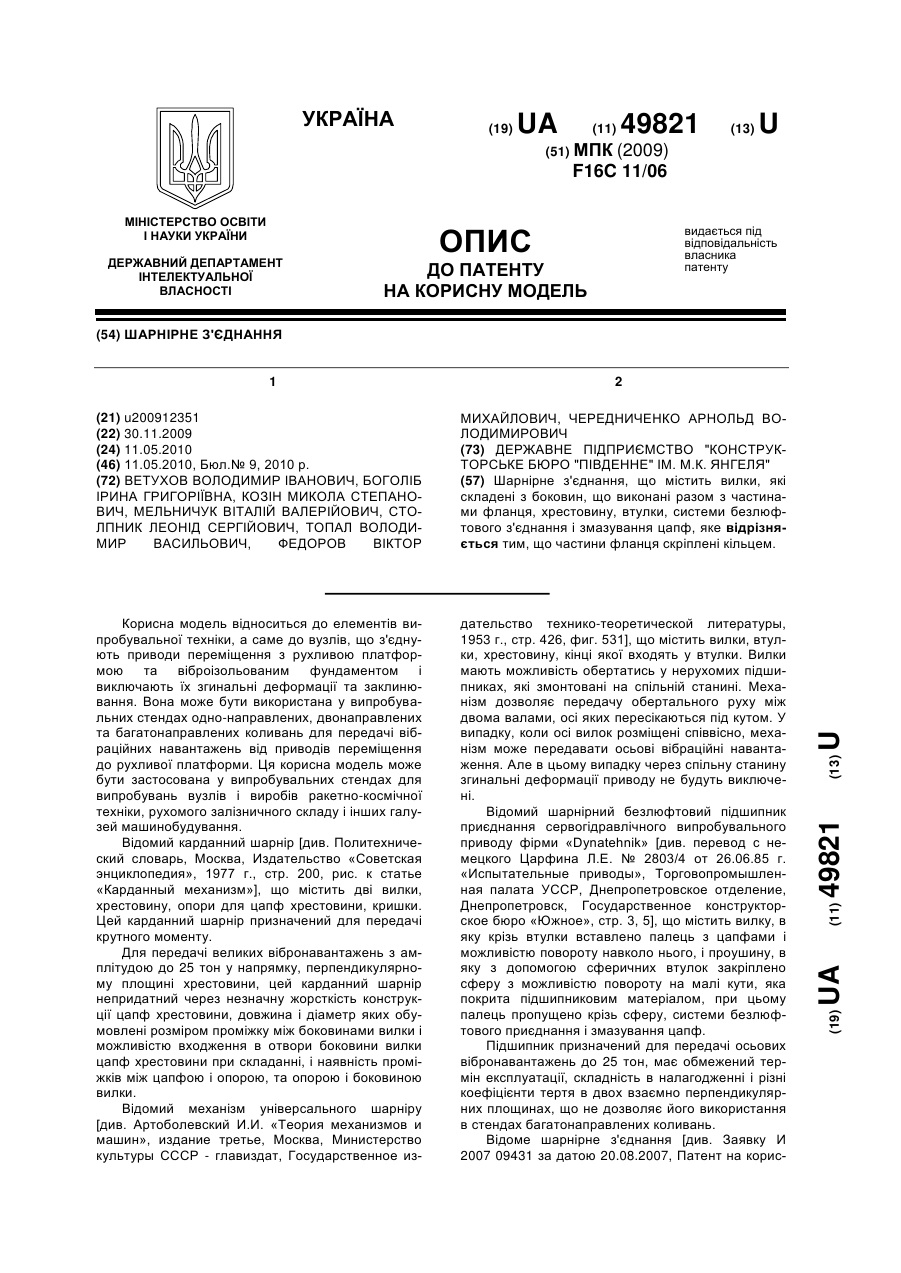

1. Шарнірне з'єднання, що містить вилки, хрестовину, втулки, системи безлюфтового приєднання і змащування цапф, яке відрізняється тим, що кожна вилка складається з фланця і боковин з отворами, при цьому осі отворів у боковинах орієнтовані співвісно.2. Шарнірне з'єднання за п. 1, яке відрізняється тим, що в вилці одна боковина і фланець виконані разом.3. Шарнірне з'єднання за п. 1, яке відрізняється тим, що в вилці кожна з...

Номер патенту: 49821

Опубліковано: 11.05.2010

Автори: Федоров Віктор Михайлович, Мельничук Віталій Валерійович, Ветухов Володимир Іванович, Чередниченко Арнольд Володимирович, Боголіб Ірина Григоріївна, Козін Микола Степанович, Столпник Леонід Сергійович, Топал Володимир Васильович

МПК: F16C 11/06

Мітки: шарнірне, з'єднання

Формула / Реферат:

Шарнірне з'єднання, що містить вилки, які складені з боковин, що виконані разом з частинами фланця, хрестовину, втулки, системи безлюфтового з'єднання і змазування цапф, яке відрізняється тим, що частини фланця скріплені кільцем.

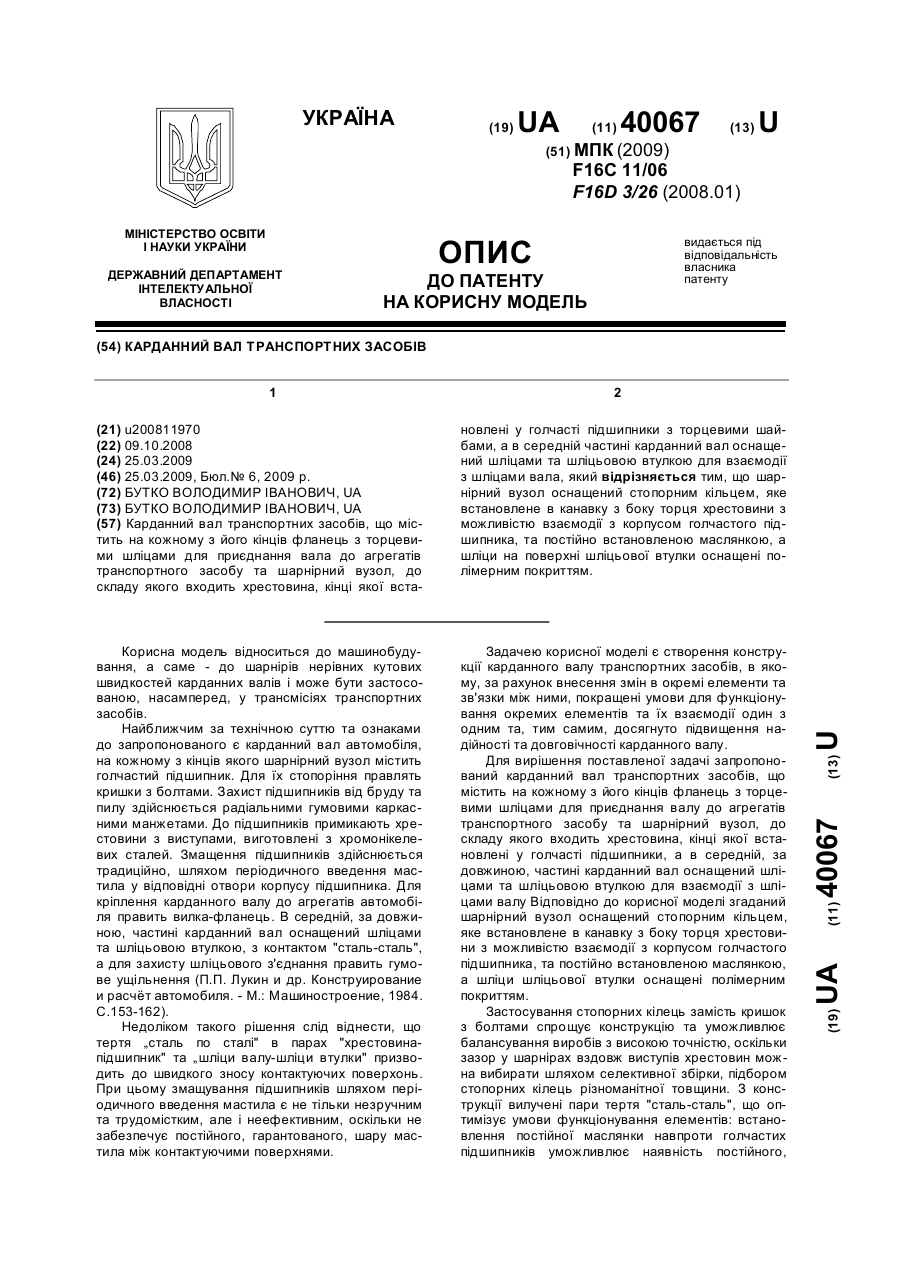

Номер патенту: 40067

Опубліковано: 25.03.2009

Автор: Бутко Володимир Іванович

МПК: F16D 3/26, F16C 11/06

Мітки: засобів, транспортних, карданний, вал

Формула / Реферат:

Карданний вал транспортних засобів, що містить на кожному з його кінців фланець з торцевими шліцами для приєднання вала до агрегатів транспортного засобу та шарнірний вузол, до складу якого входить хрестовина, кінці якої встановлені у голчасті підшипники з торцевими шайбами, а в середній частині карданний вал оснащений шліцами та шліцьовою втулкою для взаємодії з шліцами вала, який відрізняється тим, що шарнірний вузол оснащений стопорним...

Номер патенту: 82674

Опубліковано: 12.05.2008

Автор: Гольник Олег Васильович

МПК: F16C 11/06

Мітки: швидкостей, кутових, рівних, шарнір

Формула / Реферат:

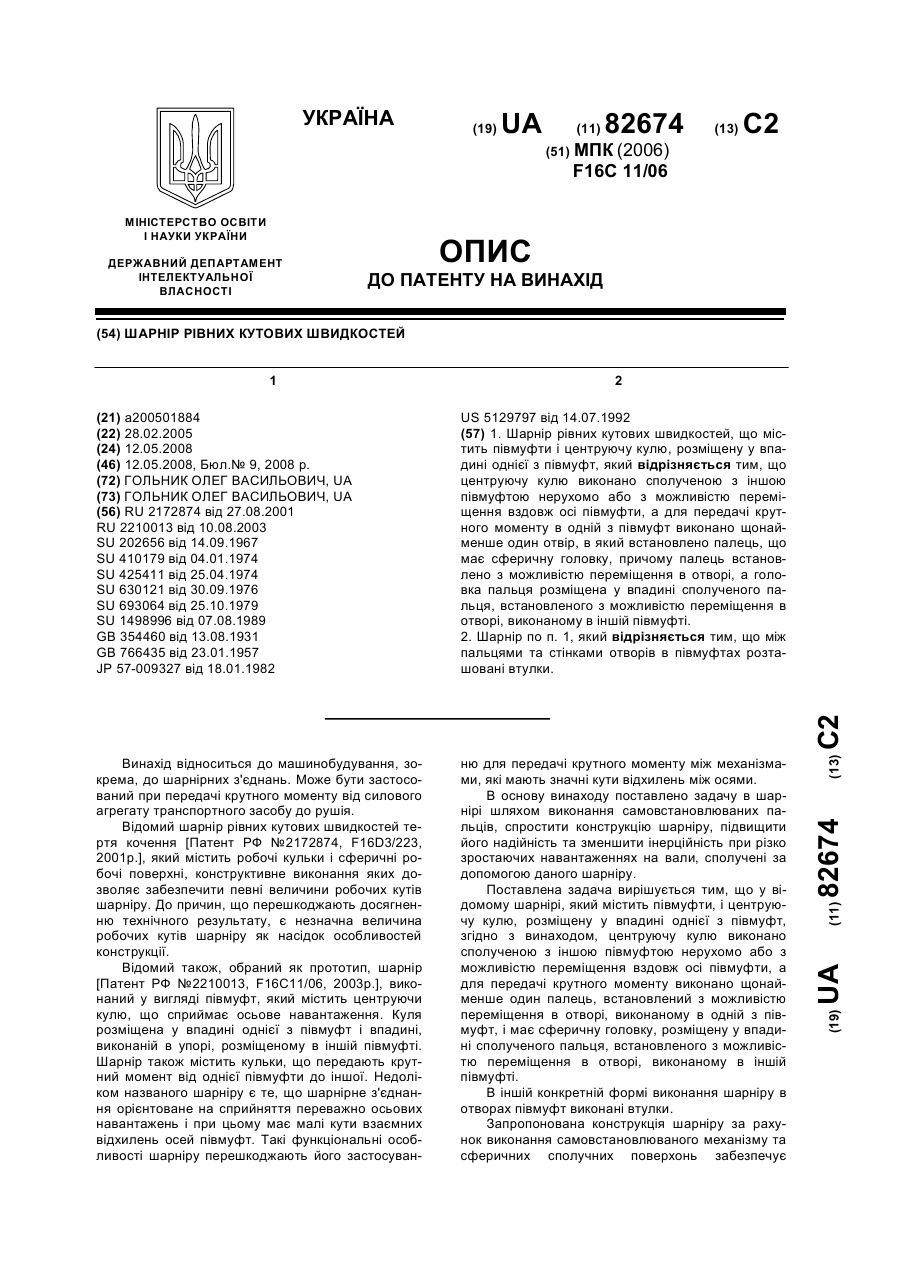

1. Шарнір рівних кутових швидкостей, що містить півмуфти і центруючу кулю, розміщену у впадині однієї з півмуфт, який відрізняється тим, що центруючу кулю виконано сполученою з іншою півмуфтою нерухомо або з можливістю переміщення вздовж осі півмуфти, а для передачі крутного моменту в одній з півмуфт виконано щонайменше один отвір, в який встановлено палець, що має сферичну головку, причому палець встановлено з можливістю переміщення в...

Номер патенту: 29661

Опубліковано: 25.01.2008

Автори: Чередниченко Арнольд Володимирович, Столпник Леонід Сергійович, Топал Володимир Васильович, Козін Микола Степанович, Федоров Віктор Михайлович, Мельничук Віталій Валерійович, Боголіб Ірина Григоріївна

МПК: F16C 11/06

Мітки: з'єднання, шарнірне

Формула / Реферат:

1. Шарнірне з'єднання, що містить вилки, хрестовину, втулки, системи безлюфтового приєднання і змащування цапф, яке відрізняється тим, що вилка складається з фланця і боковин з отворами, при цьому осі отворів у боковинах орієнтовані співвісно.2. Шарнірне з'єднання за п. 1, яке відрізняється тим, що в вилці одна боковина і фланець виконані разом.3. Шарнірне з'єднання за п. 1, яке відрізняється тим, що в вилці кожна з боковин...

Номер патенту: 78796

Опубліковано: 25.04.2007

Автор: МакКей Дуглас МакГрегор

МПК: B66C 19/00, B66C 5/00, B66C 17/00 ...

Мітки: вузол, підйомний

Формула / Реферат:

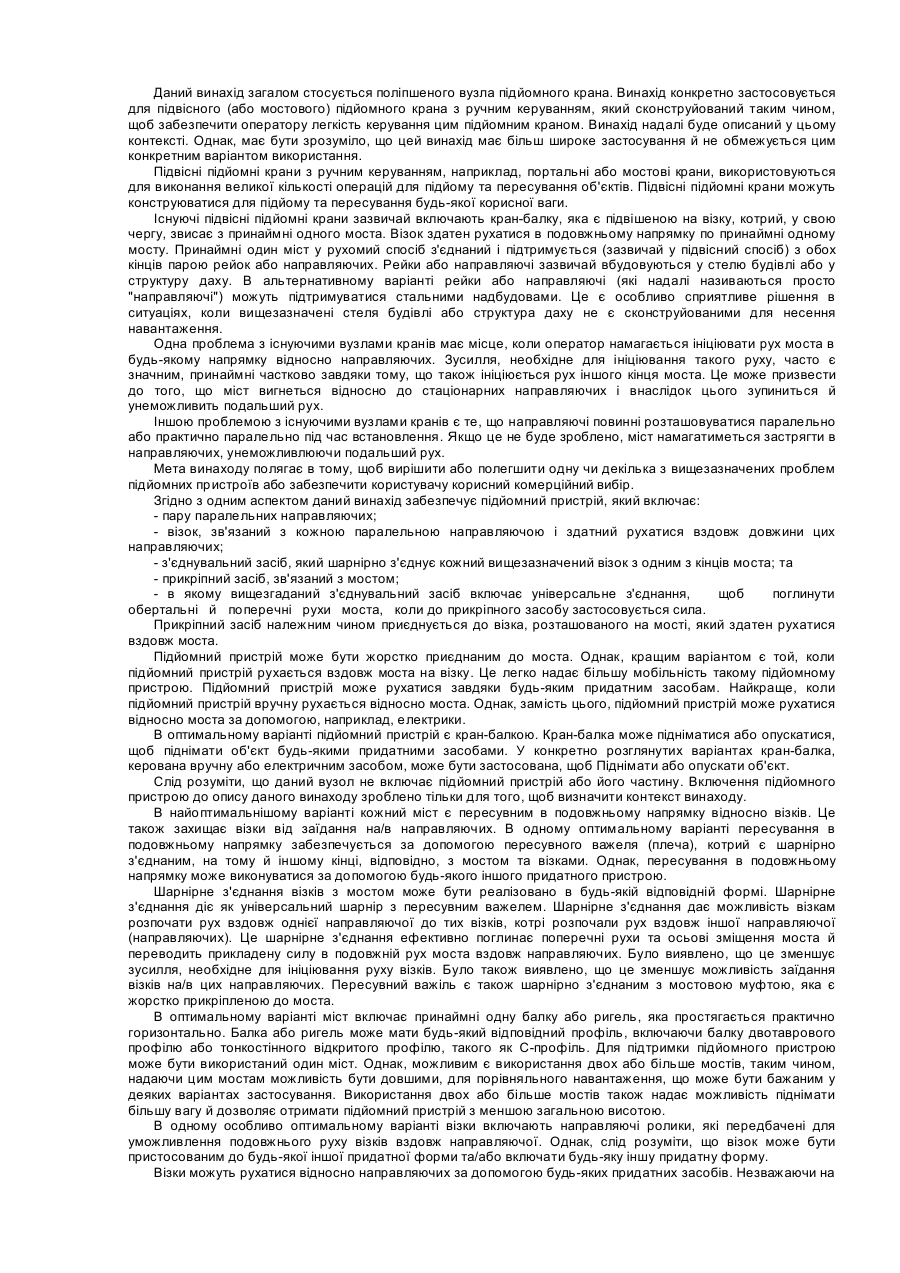

1. Підйомний вузол, який включає:пару паралельних напрямних;візок (каретку), зв'язаний з кожною паралельною напрямною і здатний рухатися вздовж довжини вищезазначеної напрямної;з'єднувальний засіб, який шарнірно з'єднує кожний вищезазначений візок з одним кінцем моста; таприкріпний засіб, зв'язаний з мостом для утримання підйомного пристрою;який відрізняється тим, що вищезазначений з'єднувальний засіб...

Номер патенту: 78469

Опубліковано: 15.03.2007

Автори: Герасименко Вячеслав Георгійович, Івлєв Євгеній Олександрович, Софійченко Віталій Сергійович, Клєвцов Олег Михайлович, Діннік Юлія Олександрівна

МПК: F16C 11/06, F16D 3/22, B60K 17/02, B21B 35/14 ...

Мітки: універсальний, шарнір

Формула / Реферат:

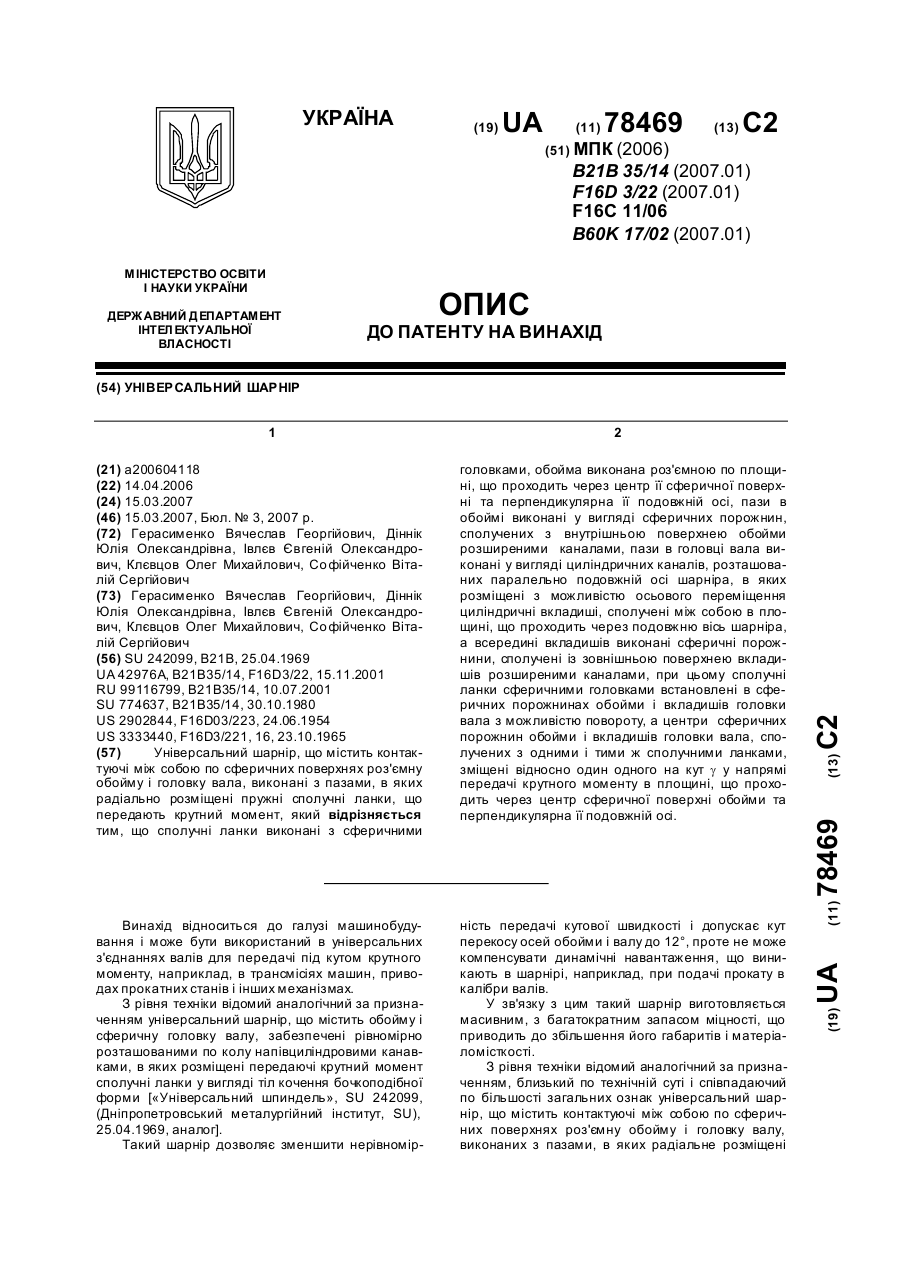

       Універсальний шарнір, що містить контактуючі між собою по сферичних поверхнях роз'ємну обойму і головку вала, виконані з пазами, в яких радіально розміщені пружні сполучні ланки, що передають крутний момент, який відрізняється тим, що сполучні ланки виконані з сферичними головками, обойма виконана роз'ємною по площині, що проходить через центр її сферичної поверхні та перпендикулярна її подовжній осі, пази в обоймі виконані у вигляді...

Номер патенту: 77663

Опубліковано: 15.01.2007

Автор: Нікулін Олександр Федорович

МПК: F16C 32/04, F16C 11/06

Мітки: опора, кульова

Формула / Реферат:

1. Кульова опора, яка включає корпус із заглибиною, поверхня якої являє собою частину сфери, на якій розташовані джерела постійного магнітного поля, а у сферичній заглибині розміщений опорний елемент, яка відрізняється тим, що на корпусі встановлена кільцева заглушка, внутрішня поверхня якої утворює з поверхнею сферичної заглибини корпусу частину сфери, а джерела постійного магнітного поля, які розташовані на сферичній поверхні заглибини...

Номер патенту: 17875

Опубліковано: 16.10.2006

Автори: Сорока Георгій Митрофанович, Шарепо Юрій Володимирович

МПК: F16C 11/06

Мітки: шарнірна, опора

Формула / Реферат:

Шарнірна опора, що містить корпус, закріплений на опорній тумбі і сполучений з сферичною головкою, з’єднаною з корпусом за допомогою гвинтової осі, яка відрізняється тим, що нижня частина гвинтової осі обладнана нижнім фіксатором, який містить гвинтовий притискач і дистанційну бонку, при цьому довжина  гвинтової осі визначена співвідношенням:

Номер патенту: 55716

Опубліковано: 15.04.2003

Автори: Петряшев Костянтин Вячеславович, Петряшев Вячеслав Миколайович

МПК: F16C 11/06, F16C 11/00, B62D 7/00 ...

Мітки: шарнір, опори, автомобіля, спосіб, виготовлення, кульової, тяги, кермової

Формула / Реферат:

1. Шарнір кульової опори і кермової тяги автомобіля, що містить корпус з порожниною, оснащений кришкою з одного торця і співвісним порожнині отвором у протилежному торці, виконаним з утворенням бурту, палець зі стрижнем і сферичною головкою й опорний елемент із полімерного матеріалу, розміщений у порожнині корпусу, при цьому головка пальця встановлена в опорному елементі по осі симетрії порожнини, стрижень проходить через отвір у торці...

Номер патенту: 50872

Опубліковано: 15.11.2002

Автор: Нікулін Олександр Федорович

МПК: F16C 11/06

Мітки: опора, нікуліна, кульова, о.ф

Формула / Реферат:

1. Кульова опора, яка включає корпус з кільцевою заглушкою, внутрішня поверхня яких утворює частину єдиної сферичної порожнини, де встановлена опорна куля, в порожнині якої розміщена центральна куля, причому опорна куля має наскрізні отвори з встановленими в них з можливістю обертання кулями, стичними з поверхнею центральної кулі і з сферичною поверхнею порожнини, утвореної корпусом і заглушкою, а між поверхнею центральної кулі і внутрішньою...

Номер патенту: 46863

Опубліковано: 17.06.2002

Автор: Нікулін Олександр Федорович

МПК: F16C 11/06

Мітки: опора, кульова

Формула / Реферат:

1. Кульова опора, яка включає корпус з порожниною в формі частини сфери, де встановлена опорна куля з заглибинами, в яких розміщені з можливістю обертання кулі меншого діаметра, і зв'язану з корпусом кільцеву заглушку, яка відрізняється тим, що опорна куля виконана з внутрішньою симетричною їй сферичною порожниною, в якій розміщена центральна куля, а заглибини виконані на внутрішній поверхні опорної кулі, яка має наскрізні отвори у формі...

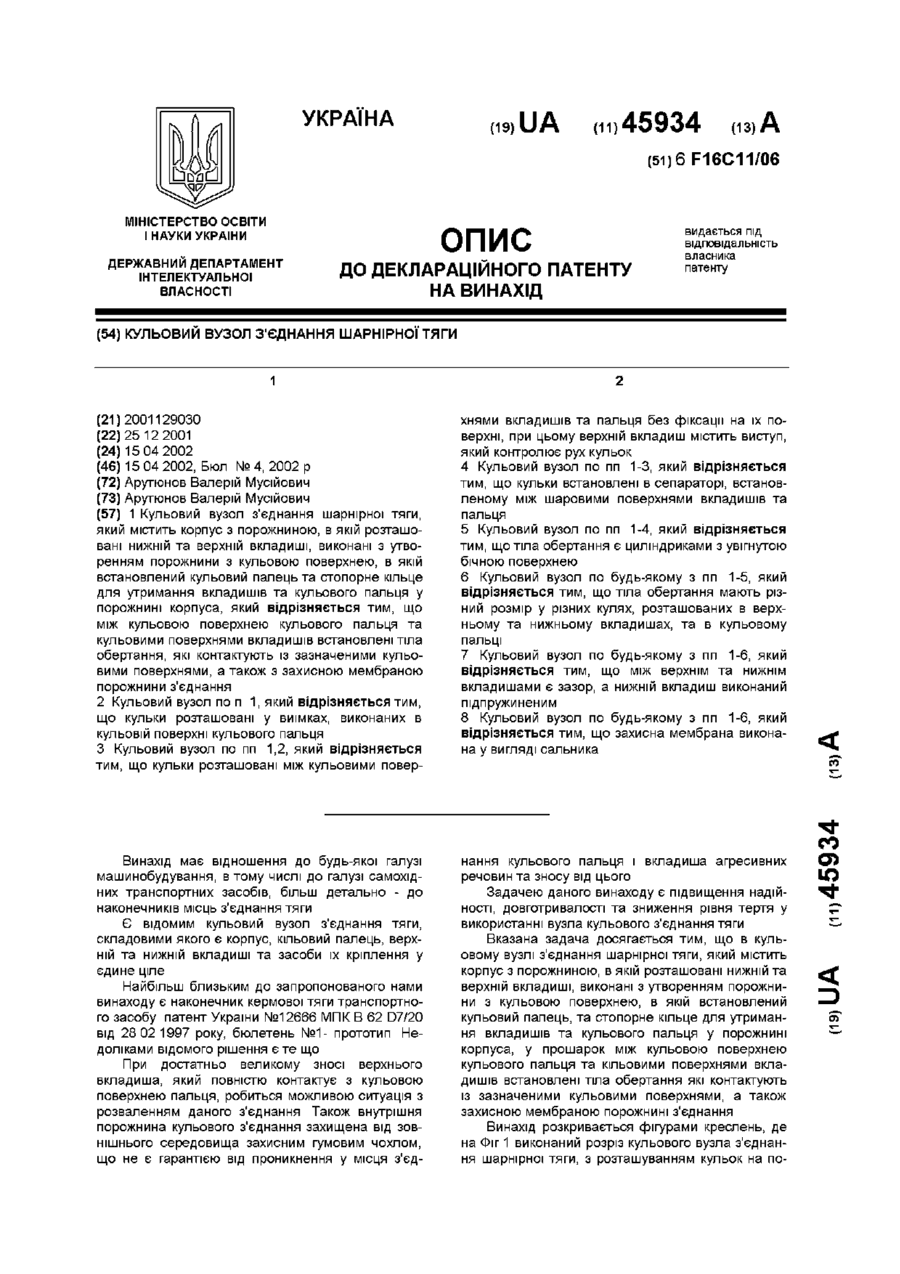

Номер патенту: 45934

Опубліковано: 15.04.2002

Автор: Арутюнов Валерій Мусійович

МПК: F16C 11/06

Мітки: шарнірно, тяги, вузол, з'єднання, кульовий

Формула / Реферат:

1.Кульовий вузол з'єднання шарнірної тяги, який містить корпус з порожниною, в якій розташовані нижній та верхній вкладиші, виконані з утворенням порожнини з кульовою поверхнею, в якій встановлений кульовий палець та стопорне кільце для утримання вкладишів та кульового пальця у порожнині корпуса, який відрізняється тим, що між кульовою поверхнею кульового пальця та кульовими поверхнями вкладишів встановлені тіла обертання, які контактують із...

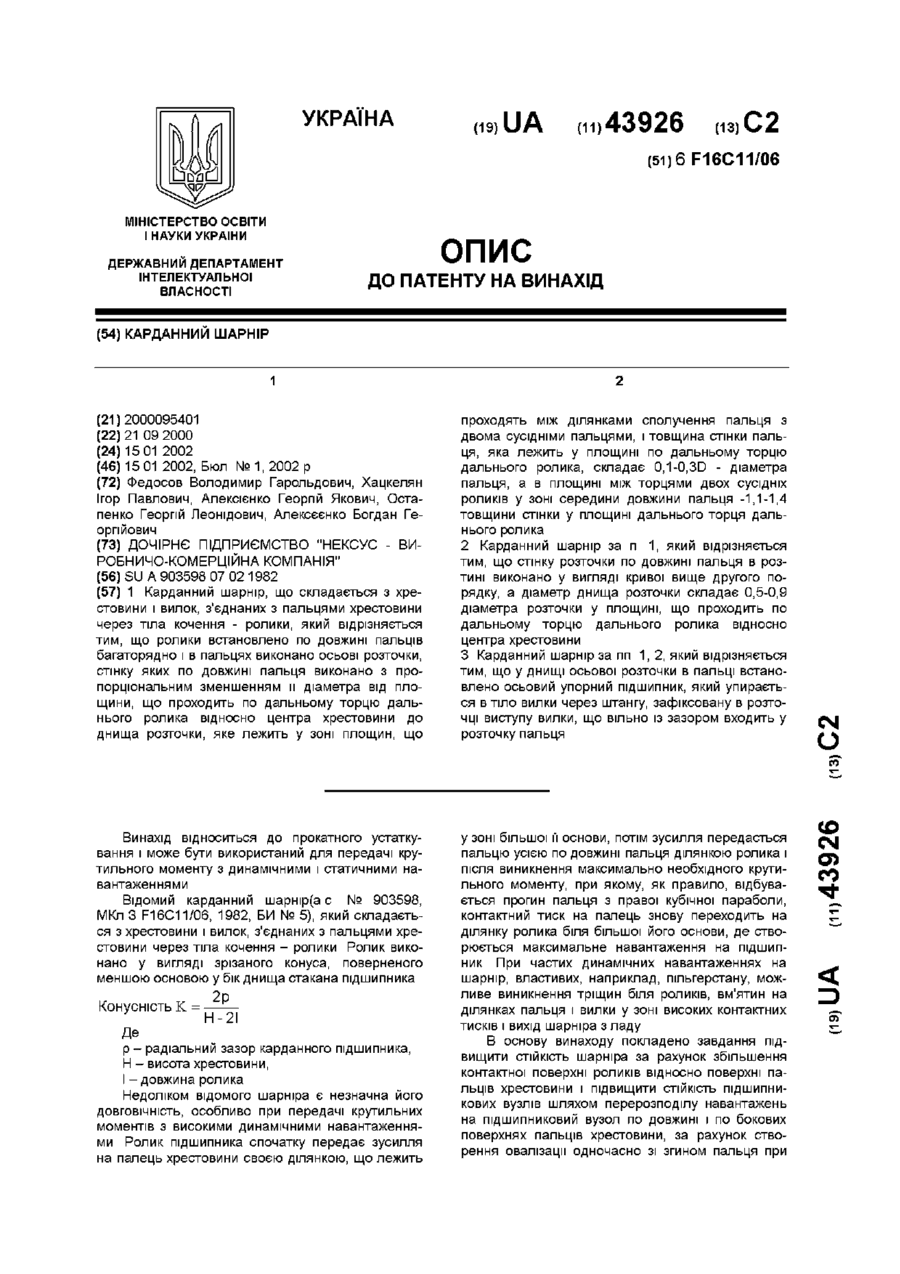

Номер патенту: 43926

Опубліковано: 15.01.2002

Автори: Алексєєнко Богдан Георгійович, Хацкелян Ігор Павлович, Алексієнко Георгій Якович, Остапенко Георгій Леонідович, Федосов Володимир Гарольдович

МПК: F16C 11/06

Мітки: шарнір, карданний

Формула / Реферат:

1. Карданний шарнір, що складається з хрестовини і вилок, з'єднаних з пальцями хрестовини через тіла кочення - ролики, який відрізняється тим, що ролики встановлено по довжині пальців багаторядно і в пальцях виконано осьові розточки, стінку яких по довжині пальця виконано з пропорціональним зменшенням її діаметра від площини, що проходить по дальньому торцю дальнього ролика відносно центра хрестовини до днища розточки, яке лежить у зоні...

Номер патенту: 43645

Опубліковано: 17.12.2001

Автор: Несторович Ігор Іванович

МПК: F16C 11/06

Мітки: з'єднання, шарнірне

Формула / Реферат:

1. Шарнірне з'єднання , яке містить жорсткі трубчаті стійки і циліндричну пружину, яка відрізняється тим , що циліндрична пружина з попереднім стиском між витками розташована аксіальне всередині ряду дугоподібних трубчатих стійок по хорді з можливістю зміни положення останніх у просторі поворотом їх навколо пружини.2.Шарнірне з'єднання за п. 1, яке відрізняється тим , що площини торців трубчатих стійок не перпендикулярні до поздовжньої...

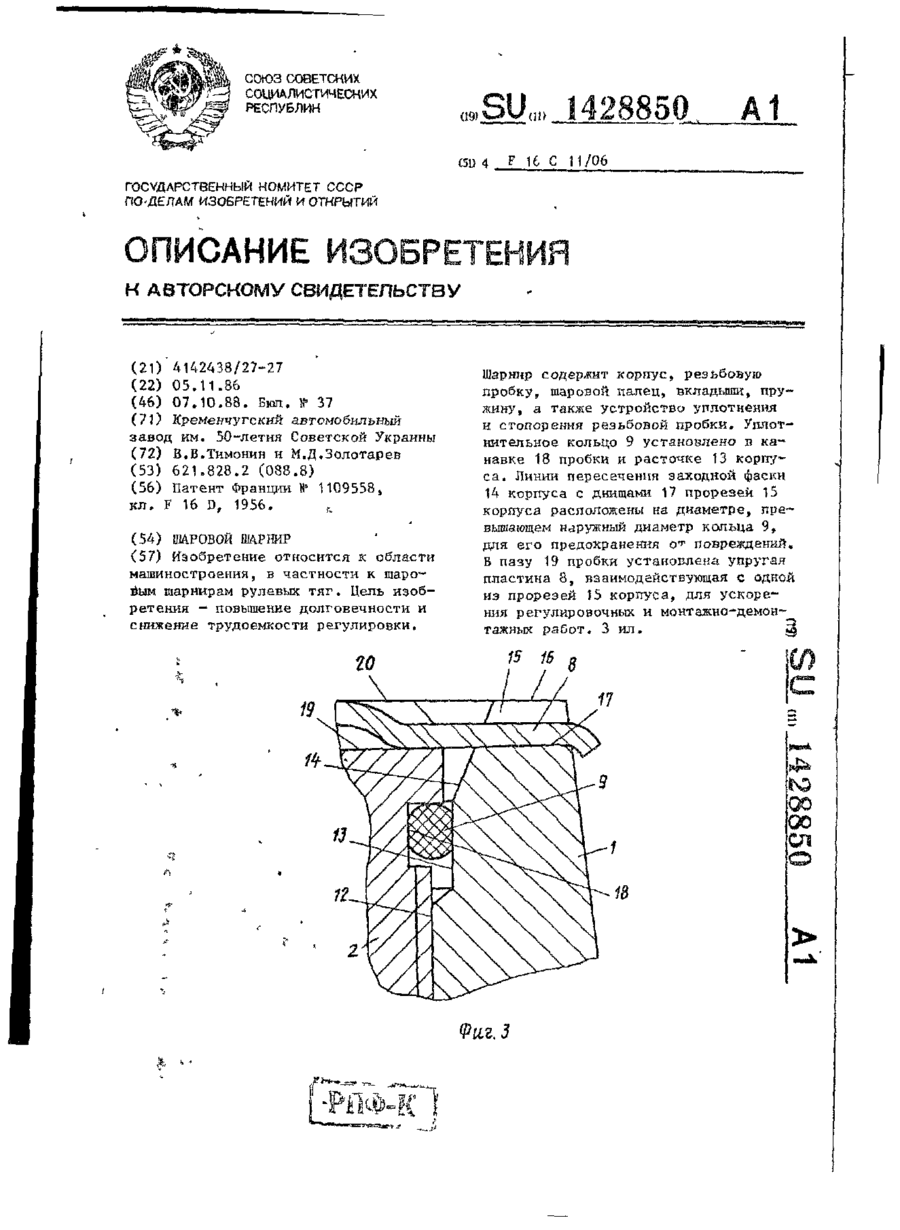

Номер патенту: 5801

Опубліковано: 29.12.1994

Автори: Тімонін Вячеслав Вікторович, Золотарьов Михайло Давидович

МПК: F16C 11/06

Мітки: шарнір, кульовий

Формула / Реферат:

Шаровой шарнир, содержащий корпус с резь­бовой пробкой и гнездом, имеющим резьбовую по­верхность, расположенный внутри его шаровой палец, охваченный вкладышами, пружину, уста­новленную с возможностью взаимодействия с резьбовой пробкой и стопорный элемент, отлича­ющийся тем, что, с целью повышения долговечно­сти и снижения трудоемкости регулировки, он снабжен уплотнительным кольцом, корпус выпол­нен с прорезями на торце гнезда, а также с...
