Теплообмінна труба

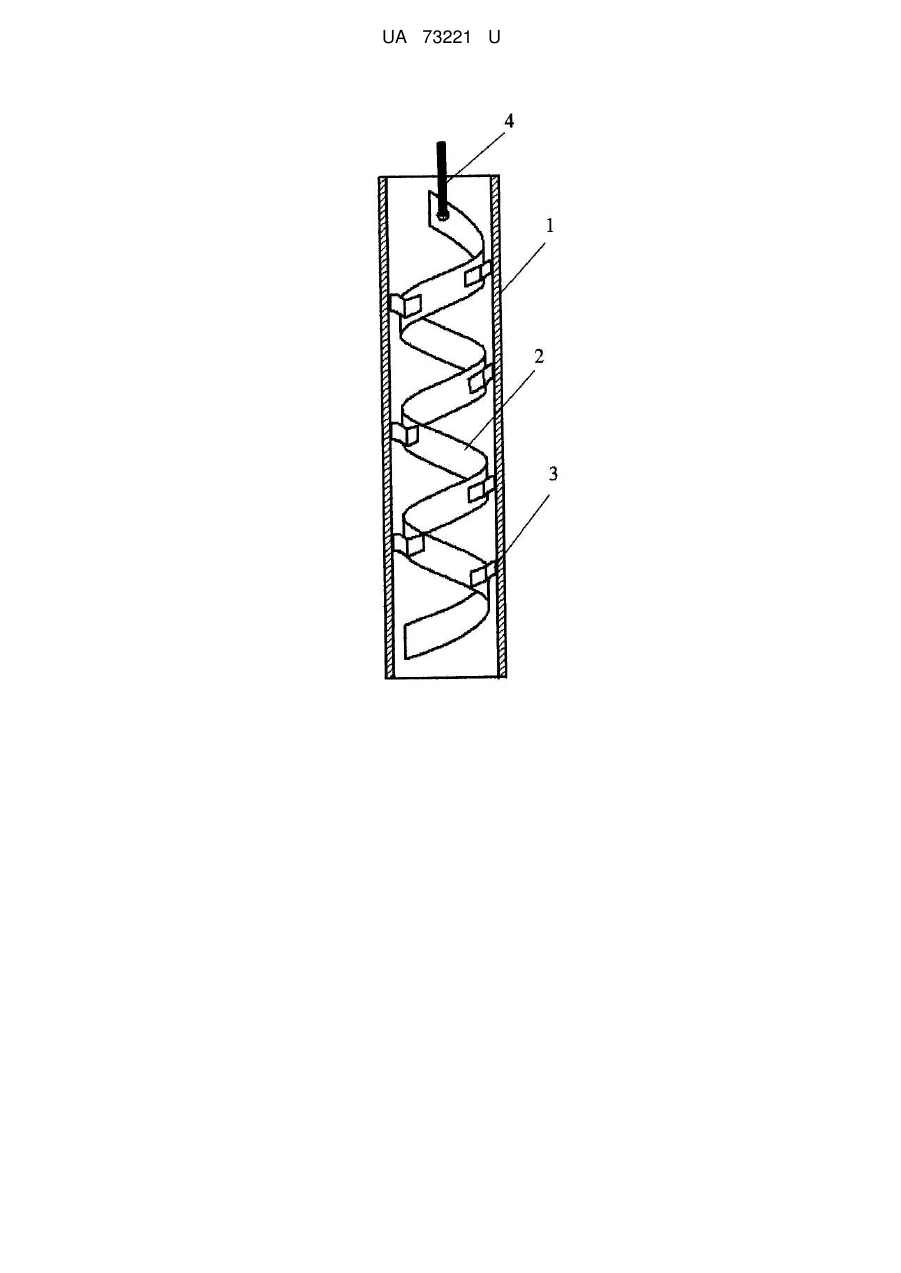

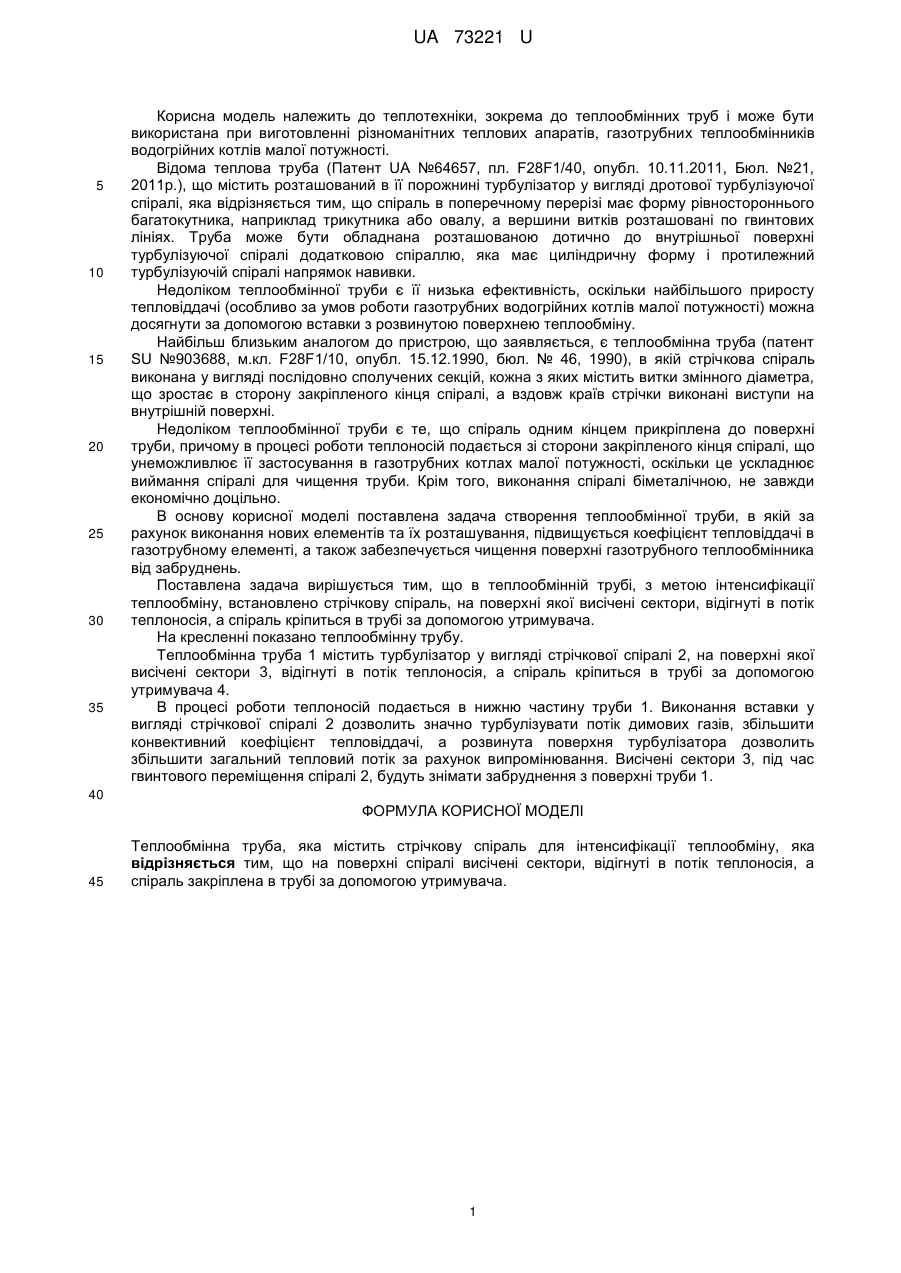

Реферат: UA 73221 U UA 73221 U 5 10 15 20 25 30 35 Корисна модель належить до теплотехніки, зокрема до теплообмінних труб і може бути використана при виготовленні різноманітних теплових апаратів, газотрубних теплообмінників водогрійних котлів малої потужності. Відома теплова труба (Патент UA №64657, пл. F28F1/40, опубл. 10.11.2011, Бюл. №21, 2011р.), що містить розташований в її порожнині турбулізатор у вигляді дротової турбулізуючої спіралі, яка відрізняється тим, що спіраль в поперечному перерізі має форму рівностороннього багатокутника, наприклад трикутника або овалу, а вершини витків розташовані по гвинтових лініях. Труба може бути обладнана розташованою дотично до внутрішньої поверхні турбулізуючої спіралі додатковою спіраллю, яка має циліндричну форму і протилежний турбулізуючій спіралі напрямок навивки. Недоліком теплообмінної труби є її низька ефективність, оскільки найбільшого приросту тепловіддачі (особливо за умов роботи газотрубних водогрійних котлів малої потужності) можна досягнути за допомогою вставки з розвинутою поверхнею теплообміну. Найбільш близьким аналогом до пристрою, що заявляється, є теплообмінна труба (патент SU №903688, м.кл. F28F1/10, опубл. 15.12.1990, бюл. № 46, 1990), в якій стрічкова спіраль виконана у вигляді послідовно сполучених секцій, кожна з яких містить витки змінного діаметра, що зростає в сторону закріпленого кінця спіралі, а вздовж країв стрічки виконані виступи на внутрішній поверхні. Недоліком теплообмінної труби є те, що спіраль одним кінцем прикріплена до поверхні труби, причому в процесі роботи теплоносій подається зі сторони закріпленого кінця спіралі, що унеможливлює її застосування в газотрубних котлах малої потужності, оскільки це ускладнює виймання спіралі для чищення труби. Крім того, виконання спіралі біметалічною, не завжди економічно доцільно. В основу корисної моделі поставлена задача створення теплообмінної труби, в якій за рахунок виконання нових елементів та їх розташування, підвищується коефіцієнт тепловіддачі в газотрубному елементі, а також забезпечується чищення поверхні газотрубного теплообмінника від забруднень. Поставлена задача вирішується тим, що в теплообмінній трубі, з метою інтенсифікації теплообміну, встановлено стрічкову спіраль, на поверхні якої висічені сектори, відігнуті в потік теплоносія, а спіраль кріпиться в трубі за допомогою утримувача. На кресленні показано теплообмінну трубу. Теплообмінна труба 1 містить турбулізатор у вигляді стрічкової спіралі 2, на поверхні якої висічені сектори 3, відігнуті в потік теплоносія, а спіраль кріпиться в трубі за допомогою утримувача 4. В процесі роботи теплоносій подається в нижню частину труби 1. Виконання вставки у вигляді стрічкової спіралі 2 дозволить значно турбулізувати потік димових газів, збільшити конвективний коефіцієнт тепловіддачі, а розвинута поверхня турбулізатора дозволить збільшити загальний тепловий потік за рахунок випромінювання. Висічені сектори 3, під час гвинтового переміщення спіралі 2, будуть знімати забруднення з поверхні труби 1. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Теплообмінна труба, яка містить стрічкову спіраль для інтенсифікації теплообміну, яка відрізняється тим, що на поверхні спіралі висічені сектори, відігнуті в потік теплоносія, а спіраль закріплена в трубі за допомогою утримувача. 1 UA 73221 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
