Штифт з підвищеною функціональною фіксацією

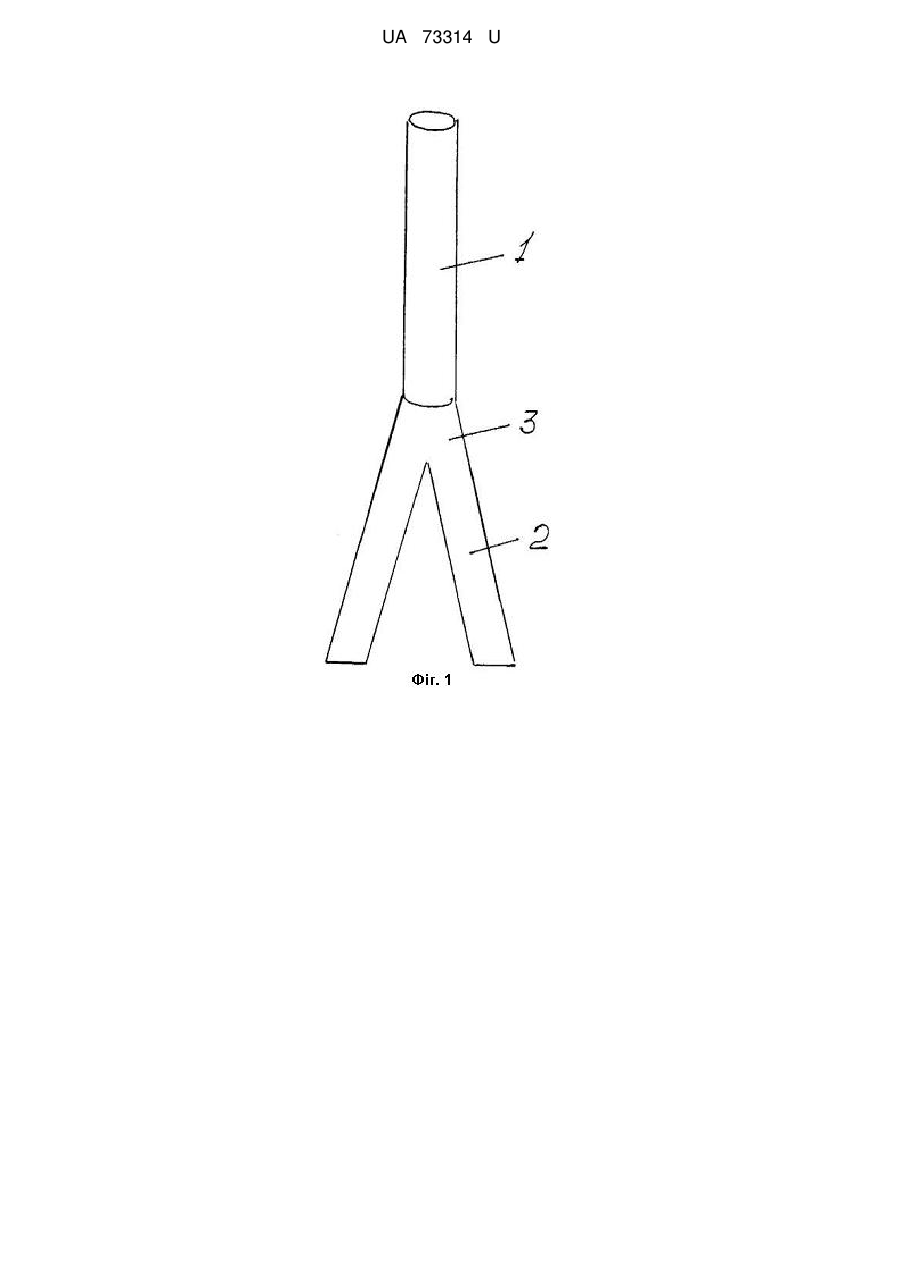

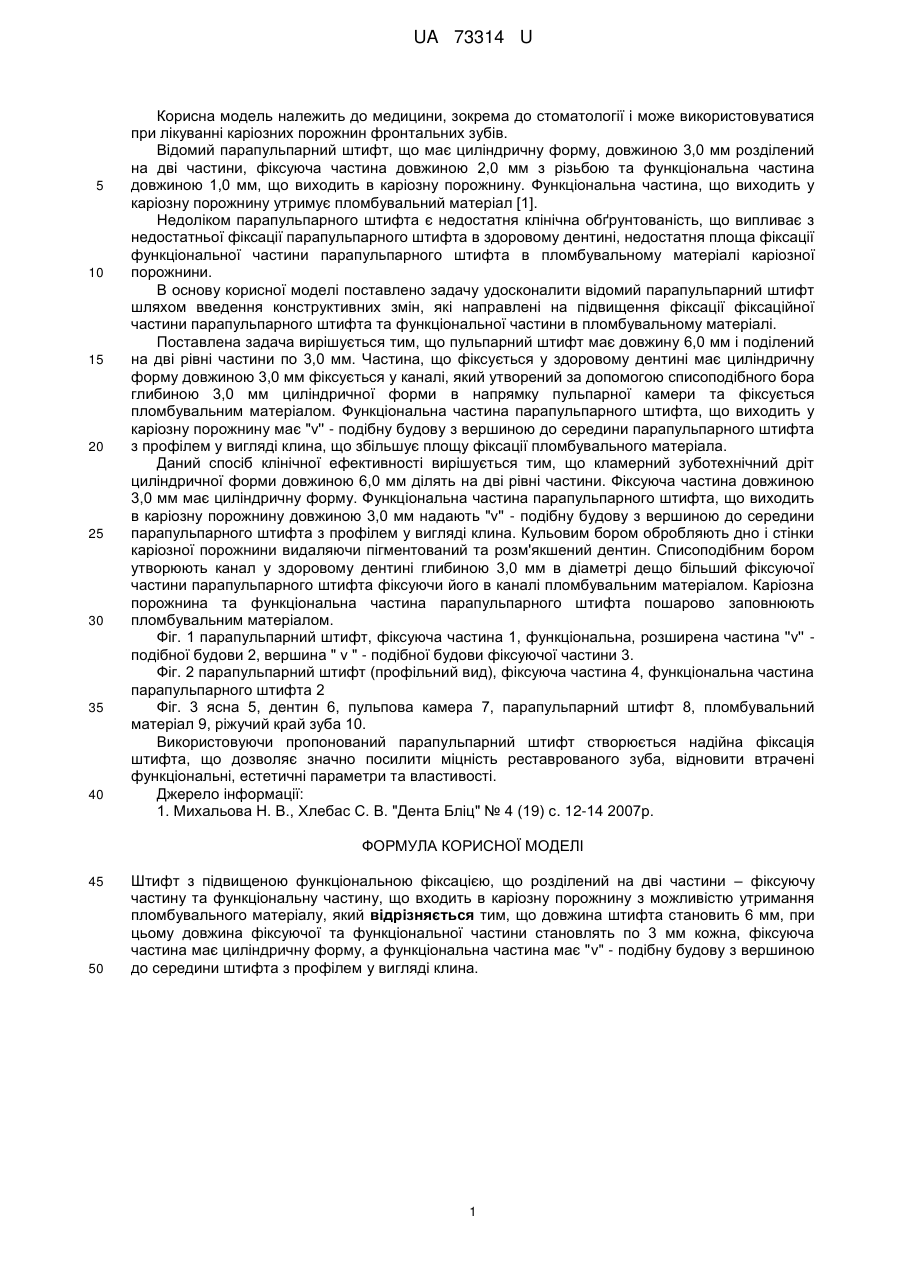

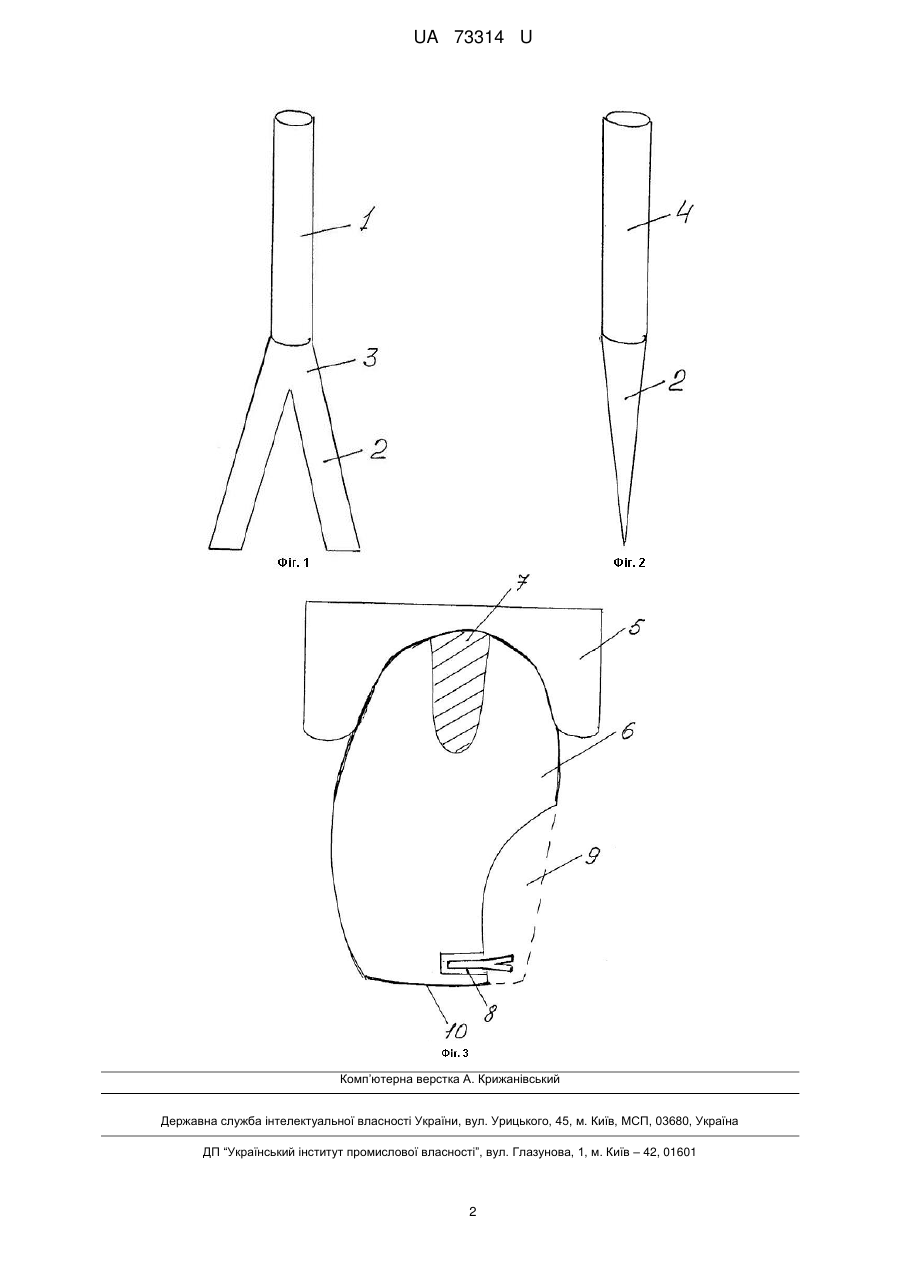

Реферат: Штифт з підвищеною функціональною фіксацією розділений на дві частини – фіксуючу частину та функціональну частину, що входить в каріозну порожнину з можливістю утримання пломбувального матеріалу. Довжина штифта становить 6 мм, при цьому довжина фіксуючої та функціональної частини становлять по 3 мм кожна, фіксуюча частина має циліндричну форму, а функціональна частина має "v" - подібну будову з вершиною до середини штифта з профілем у вигляді клина. UA 73314 U (12) UA 73314 U UA 73314 U 5 10 15 20 25 30 35 40 Корисна модель належить до медицини, зокрема до стоматології і може використовуватися при лікуванні каріозних порожнин фронтальних зубів. Відомий парапульпарний штифт, що має циліндричну форму, довжиною 3,0 мм розділений на дві частини, фіксуюча частина довжиною 2,0 мм з різьбою та функціональна частина довжиною 1,0 мм, що виходить в каріозну порожнину. Функціональна частина, що виходить у каріозну порожнину утримує пломбувальний матеріал [1]. Недоліком парапульпарного штифта є недостатня клінічна обґрунтованість, що випливає з недостатньої фіксації парапульпарного штифта в здоровому дентині, недостатня площа фіксації функціональної частини парапульпарного штифта в пломбувальному матеріалі каріозної порожнини. В основу корисної моделі поставлено задачу удосконалити відомий парапульпарний штифт шляхом введення конструктивних змін, які направлені на підвищення фіксації фіксаційної частини парапульпарного штифта та функціональної частини в пломбувальному матеріалі. Поставлена задача вирішується тим, що пульпарний штифт має довжину 6,0 мм і поділений на дві рівні частини по 3,0 мм. Частина, що фіксується у здоровому дентині має циліндричну форму довжиною 3,0 мм фіксується у каналі, який утворений за допомогою списоподібного бора глибиною 3,0 мм циліндричної форми в напрямку пульпарної камери та фіксується пломбувальним матеріалом. Функціональна частина парапульпарного штифта, що виходить у каріозну порожнину має "v'' - подібну будову з вершиною до середини парапульпарного штифта з профілем у вигляді клина, що збільшує площу фіксації пломбувального матеріала. Даний спосіб клінічної ефективності вирішується тим, що кламерний зуботехнічний дріт циліндричної форми довжиною 6,0 мм ділять на дві рівні частини. Фіксуюча частина довжиною 3,0 мм має циліндричну форму. Функціональна частина парапульпарного штифта, що виходить в каріозну порожнину довжиною 3,0 мм надають "v'' - подібну будову з вершиною до середини парапульпарного штифта з профілем у вигляді клина. Кульовим бором обробляють дно і стінки каріозної порожнини видаляючи пігментований та розм'якшений дентин. Списоподібним бором утворюють канал у здоровому дентині глибиною 3,0 мм в діаметрі дещо більший фіксуючої частини парапульпарного штифта фіксуючи його в каналі пломбувальним матеріалом. Каріозна порожнина та функціональна частина парапульпарного штифта пошарово заповнюють пломбувальним матеріалом. Фіг. 1 парапульпарний штифт, фіксуюча частина 1, функціональна, розширена частина ''v'' подібної будови 2, вершина " v " - подібної будови фіксуючої частини 3. Фіг. 2 парапульпарний штифт (профільний вид), фіксуюча частина 4, функціональна частина парапульпарного штифта 2 Фіг. 3 ясна 5, дентин 6, пульпова камера 7, парапульпарний штифт 8, пломбувальний матеріал 9, ріжучий край зуба 10. Використовуючи пропонований парапульпарний штифт створюється надійна фіксація штифта, що дозволяє значно посилити міцність реставрованого зуба, відновити втрачені функціональні, естетичні параметри та властивості. Джерело інформації: 1. Михальова Н. В., Хлебас С. В. "Дента Бліц" № 4 (19) с. 12-14 2007р. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Штифт з підвищеною функціональною фіксацією, що розділений на дві частини – фіксуючу частину та функціональну частину, що входить в каріозну порожнину з можливістю утримання пломбувального матеріалу, який відрізняється тим, що довжина штифта становить 6 мм, при цьому довжина фіксуючої та функціональної частини становлять по 3 мм кожна, фіксуюча частина має циліндричну форму, а функціональна частина має "v" - подібну будову з вершиною до середини штифта з профілем у вигляді клина. 1 UA 73314 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
