Штифт з посиленою фіксацією

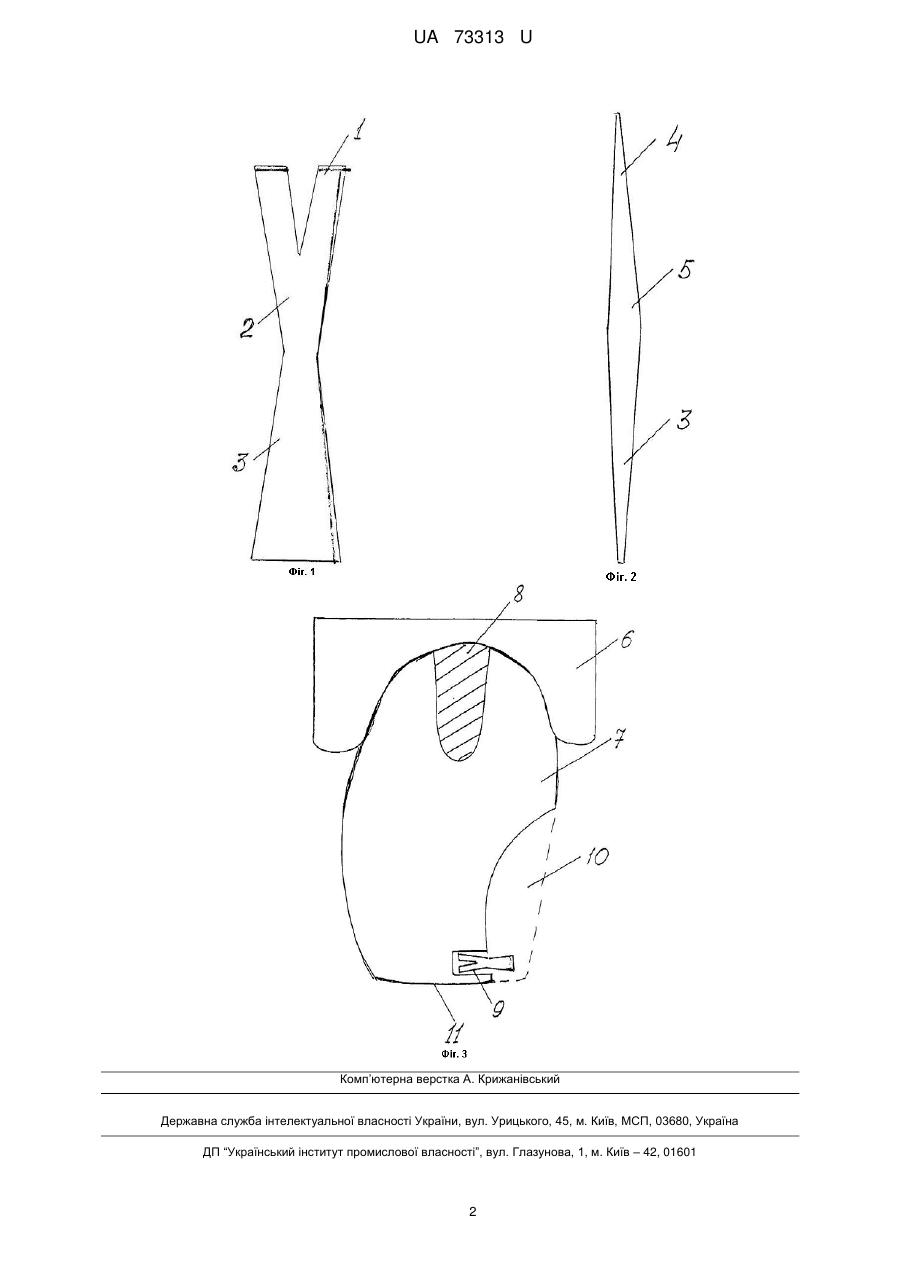

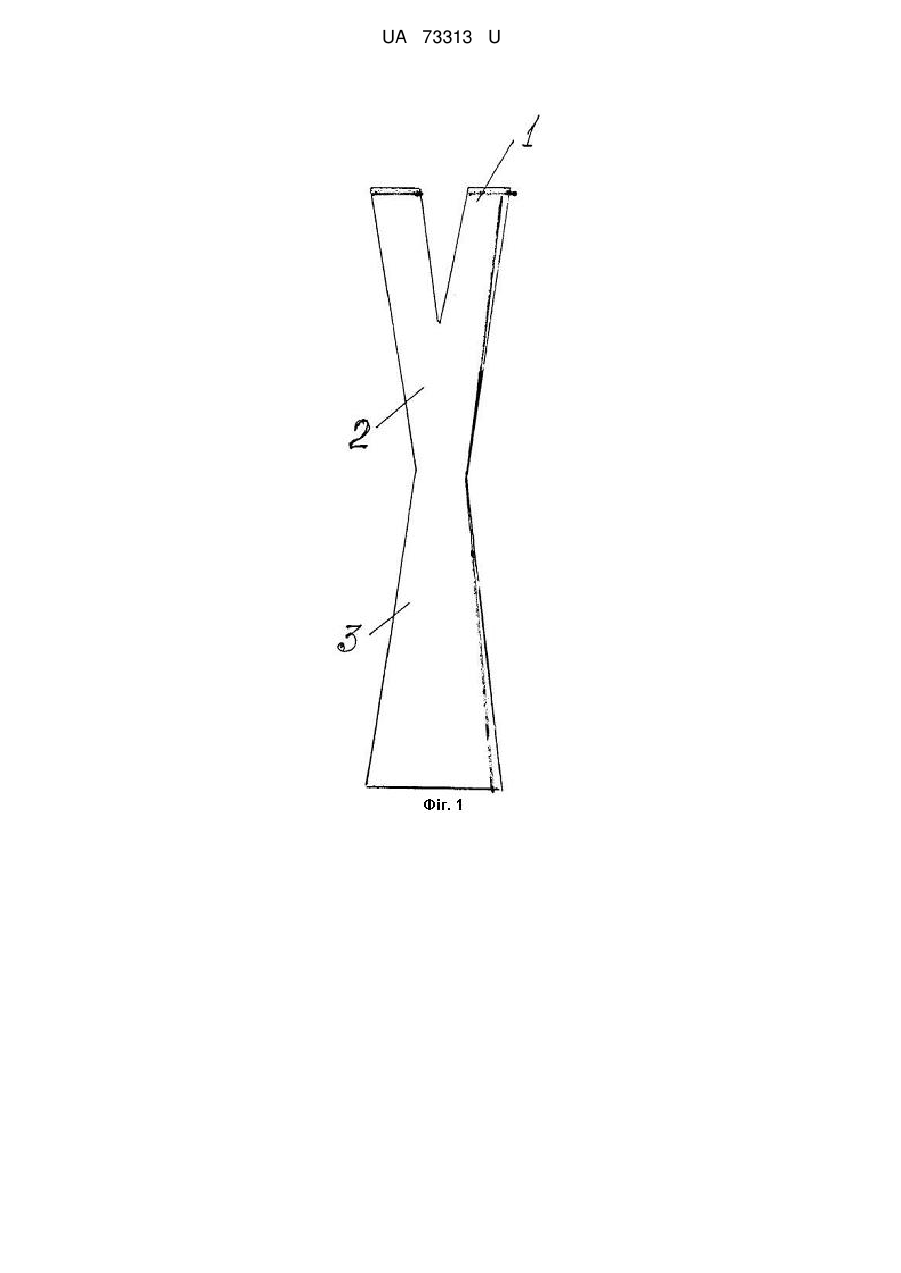

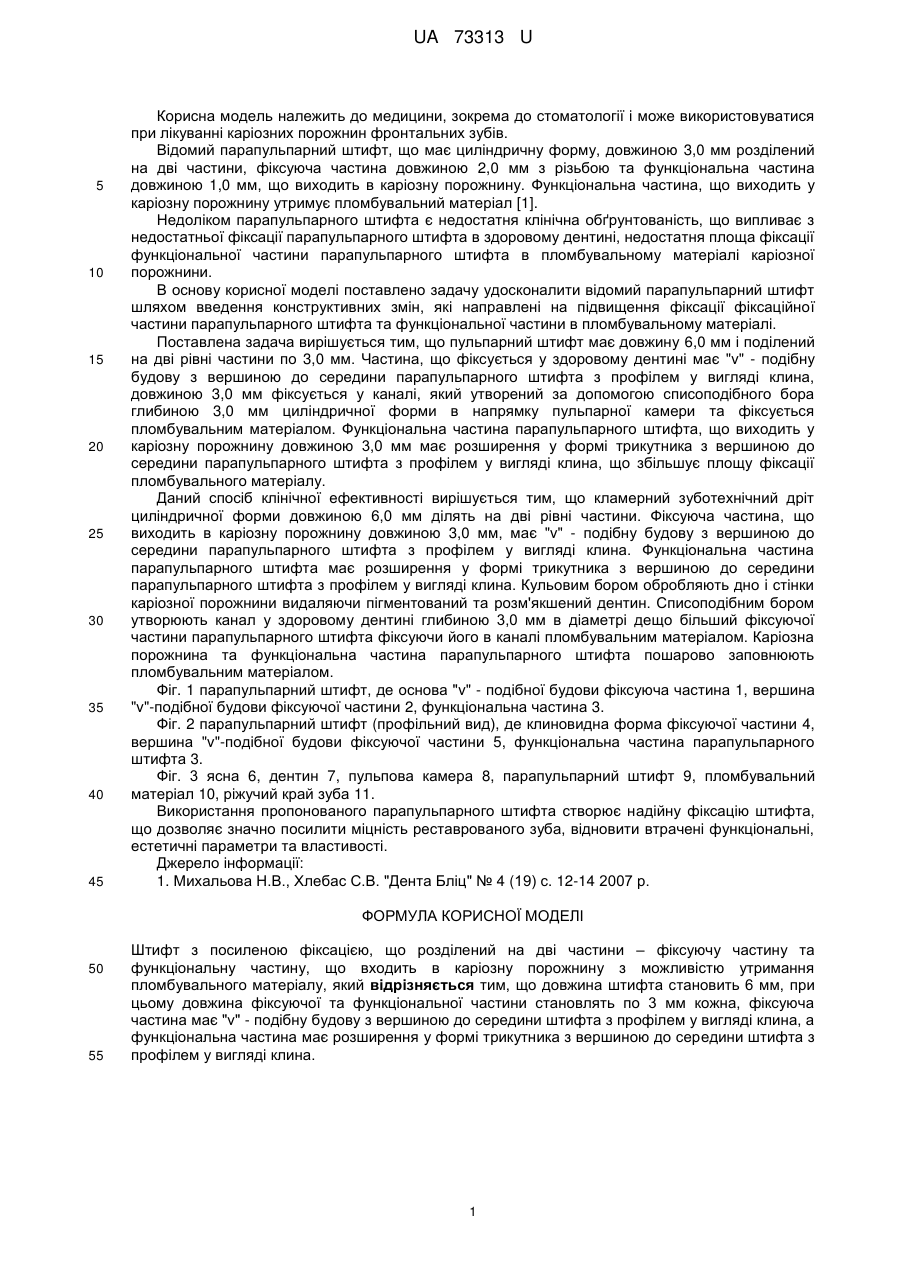

Реферат: Штифт з посиленою фіксацією розділений на дві частини – фіксуючу частину та функціональну частину, що входить в каріозну порожнину з можливістю утримання пломбувального матеріалу. Довжина штифта становить 6 мм, при цьому довжина фіксуючої та функціональної частини становлять по 3 мм кожна, фіксуюча частина має "v" - подібну будову з вершиною до середини штифта з профілем у вигляді клина, а функціональна частина має розширення у формі трикутника з вершиною до середини штифта з профілем у вигляді клина. UA 73313 U (12) UA 73313 U UA 73313 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до медицини, зокрема до стоматології і може використовуватися при лікуванні каріозних порожнин фронтальних зубів. Відомий парапульпарний штифт, що має циліндричну форму, довжиною 3,0 мм розділений на дві частини, фіксуюча частина довжиною 2,0 мм з різьбою та функціональна частина довжиною 1,0 мм, що виходить в каріозну порожнину. Функціональна частина, що виходить у каріозну порожнину утримує пломбувальний матеріал [1]. Недоліком парапульпарного штифта є недостатня клінічна обґрунтованість, що випливає з недостатньої фіксації парапульпарного штифта в здоровому дентині, недостатня площа фіксації функціональної частини парапульпарного штифта в пломбувальному матеріалі каріозної порожнини. В основу корисної моделі поставлено задачу удосконалити відомий парапульпарний штифт шляхом введення конструктивних змін, які направлені на підвищення фіксації фіксаційної частини парапульпарного штифта та функціональної частини в пломбувальному матеріалі. Поставлена задача вирішується тим, що пульпарний штифт має довжину 6,0 мм і поділений на дві рівні частини по 3,0 мм. Частина, що фіксується у здоровому дентині має "v" - подібну будову з вершиною до середини парапульпарного штифта з профілем у вигляді клина, довжиною 3,0 мм фіксується у каналі, який утворений за допомогою списоподібного бора глибиною 3,0 мм циліндричної форми в напрямку пульпарної камери та фіксується пломбувальним матеріалом. Функціональна частина парапульпарного штифта, що виходить у каріозну порожнину довжиною 3,0 мм має розширення у формі трикутника з вершиною до середини парапульпарного штифта з профілем у вигляді клина, що збільшує площу фіксації пломбувального матеріалу. Даний спосіб клінічної ефективності вирішується тим, що кламерний зуботехнічний дріт циліндричної форми довжиною 6,0 мм ділять на дві рівні частини. Фіксуюча частина, що виходить в каріозну порожнину довжиною 3,0 мм, має "v" - подібну будову з вершиною до середини парапульпарного штифта з профілем у вигляді клина. Функціональна частина парапульпарного штифта має розширення у формі трикутника з вершиною до середини парапульпарного штифта з профілем у вигляді клина. Кульовим бором обробляють дно і стінки каріозної порожнини видаляючи пігментований та розм'якшений дентин. Списоподібним бором утворюють канал у здоровому дентині глибиною 3,0 мм в діаметрі дещо більший фіксуючої частини парапульпарного штифта фіксуючи його в каналі пломбувальним матеріалом. Каріозна порожнина та функціональна частина парапульпарного штифта пошарово заповнюють пломбувальним матеріалом. Фіг. 1 парапульпарний штифт, де основа "v" - подібної будови фіксуюча частина 1, вершина "v"-подібної будови фіксуючої частини 2, функціональна частина 3. Фіг. 2 парапульпарний штифт (профільний вид), де клиновидна форма фіксуючої частини 4, вершина "v"-подібної будови фіксуючої частини 5, функціональна частина парапульпарного штифта 3. Фіг. 3 ясна 6, дентин 7, пульпова камера 8, парапульпарний штифт 9, пломбувальний матеріал 10, ріжучий край зуба 11. Використання пропонованого парапульпарного штифта створює надійну фіксацію штифта, що дозволяє значно посилити міцність реставрованого зуба, відновити втрачені функціональні, естетичні параметри та властивості. Джерело інформації: 1. Михальова Н.В., Хлебас С.В. "Дента Бліц" № 4 (19) с. 12-14 2007 р. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Штифт з посиленою фіксацією, що розділений на дві частини – фіксуючу частину та функціональну частину, що входить в каріозну порожнину з можливістю утримання пломбувального матеріалу, який відрізняється тим, що довжина штифта становить 6 мм, при цьому довжина фіксуючої та функціональної частини становлять по 3 мм кожна, фіксуюча частина має "v" - подібну будову з вершиною до середини штифта з профілем у вигляді клина, а функціональна частина має розширення у формі трикутника з вершиною до середини штифта з профілем у вигляді клина. 1 UA 73313 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
