Викопувальний орган коренезбиральної машини

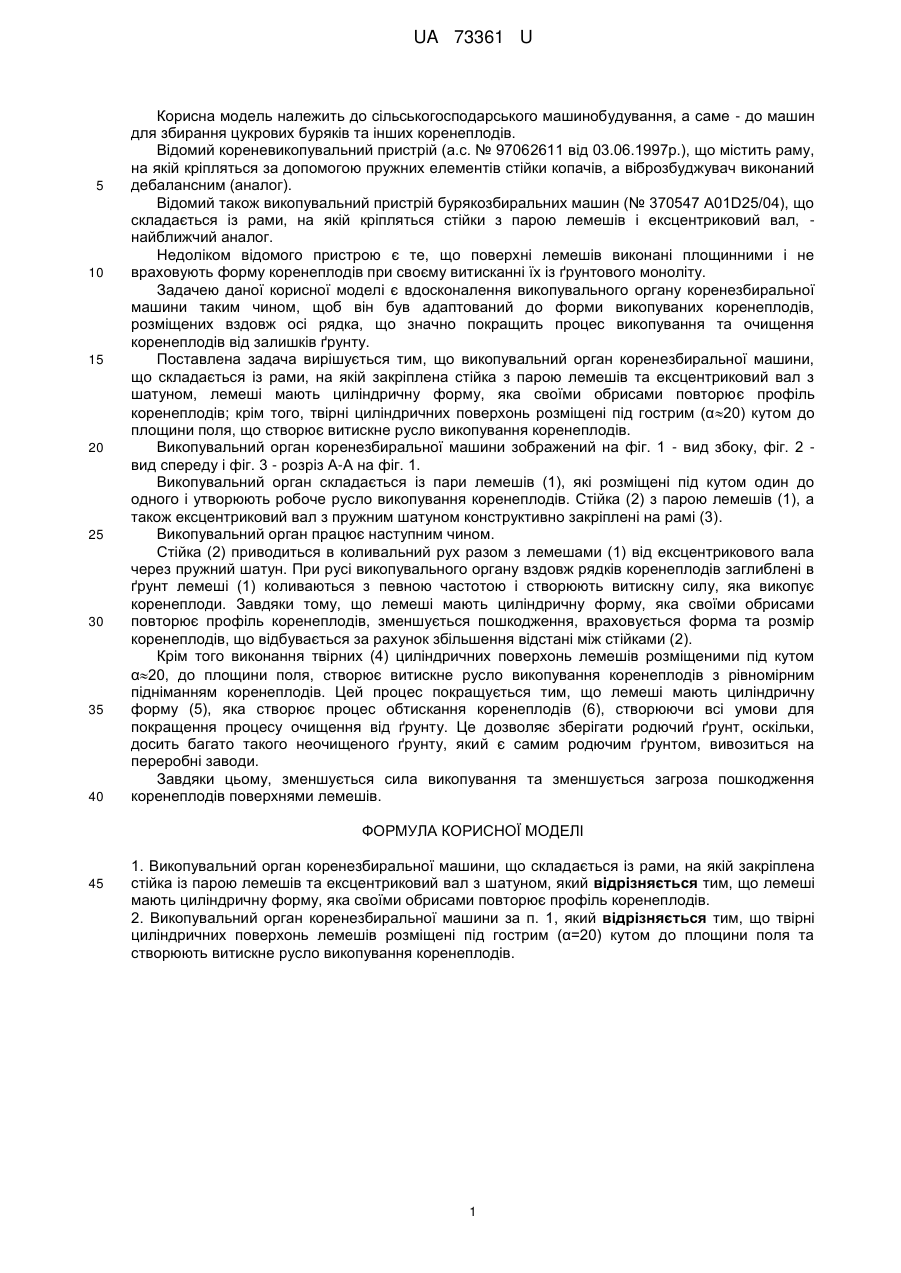

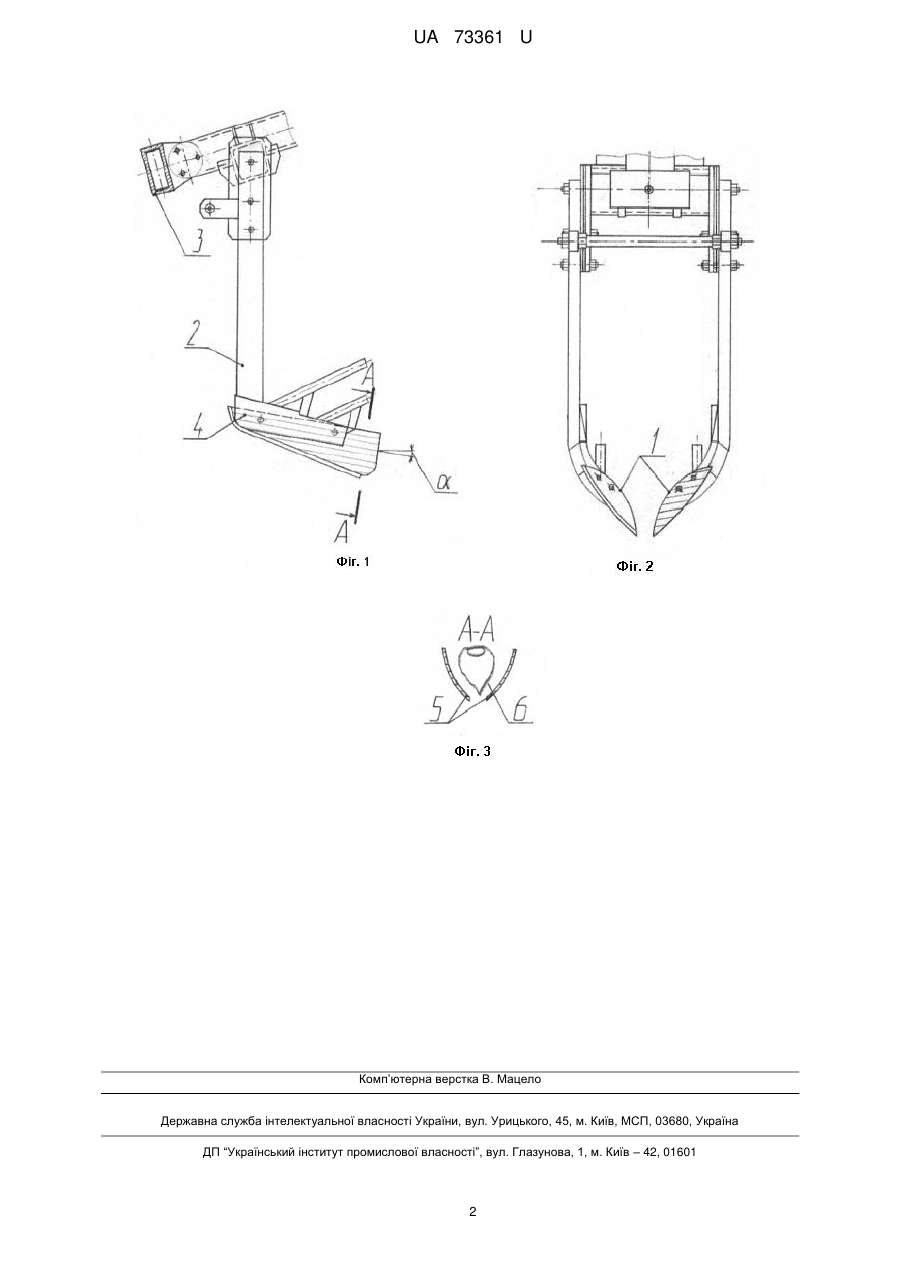

Реферат: Викопувальний орган коренезбиральної машини складається із рами, на якій закріплена стійка із парою лемешів та ексцентриковий вал з шатуном. Лемеші мають циліндричну форму, яка своїми обрисами повторює профіль коренеплодів. UA 73361 U (54) ВИКОПУВАЛЬНИЙ ОРГАН КОРЕНЕЗБИРАЛЬНОЇ МАШИНИ UA 73361 U UA 73361 U 5 10 15 20 25 30 35 40 Корисна модель належить до сільськогосподарського машинобудування, а саме - до машин для збирання цукрових буряків та інших коренеплодів. Відомий кореневикопувальний пристрій (а.с. № 97062611 від 03.06.1997р.), що містить раму, на якій кріпляться за допомогою пружних елементів стійки копачів, а віброзбуджувач виконаний дебалансним (аналог). Відомий також викопувальний пристрій бурякозбиральних машин (№ 370547 A01D25/04), що складається із рами, на якій кріпляться стійки з парою лемешів і ексцентриковий вал, найближчий аналог. Недоліком відомого пристрою є те, що поверхні лемешів виконані площинними і не враховують форму коренеплодів при своєму витисканні їх із ґрунтового моноліту. Задачею даної корисної моделі є вдосконалення викопувального органу коренезбиральної машини таким чином, щоб він був адаптований до форми викопуваних коренеплодів, розміщених вздовж осі рядка, що значно покращить процес викопування та очищення коренеплодів від залишків ґрунту. Поставлена задача вирішується тим, що викопувальний орган коренезбиральної машини, що складається із рами, на якій закріплена стійка з парою лемешів та ексцентриковий вал з шатуном, лемеші мають циліндричну форму, яка своїми обрисами повторює профіль коренеплодів; крім того, твірні циліндричних поверхонь розміщені під гострим (α20) кутом до площини поля, що створює витискне русло викопування коренеплодів. Викопувальний орган коренезбиральної машини зображений на фіг. 1 - вид збоку, фіг. 2 вид спереду і фіг. 3 - розріз А-А на фіг. 1. Викопувальний орган складається із пари лемешів (1), які розміщені під кутом один до одного і утворюють робоче русло викопування коренеплодів. Стійка (2) з парою лемешів (1), а також ексцентриковий вал з пружним шатуном конструктивно закріплені на рамі (3). Викопувальний орган працює наступним чином. Стійка (2) приводиться в коливальний рух разом з лемешами (1) від ексцентрикового вала через пружний шатун. При русі викопувального органу вздовж рядків коренеплодів заглиблені в ґрунт лемеші (1) коливаються з певною частотою і створюють витискну силу, яка викопує коренеплоди. Завдяки тому, що лемеші мають циліндричну форму, яка своїми обрисами повторює профіль коренеплодів, зменшується пошкодження, враховується форма та розмір коренеплодів, що відбувається за рахунок збільшення відстані між стійками (2). Крім того виконання твірних (4) циліндричних поверхонь лемешів розміщеними під кутом α20, до площини поля, створює витискне русло викопування коренеплодів з рівномірним підніманням коренеплодів. Цей процес покращується тим, що лемеші мають циліндричну форму (5), яка створює процес обтискання коренеплодів (6), створюючи всі умови для покращення процесу очищення від ґрунту. Це дозволяє зберігати родючий ґрунт, оскільки, досить багато такого неочищеного ґрунту, який є самим родючим ґрунтом, вивозиться на переробні заводи. Завдяки цьому, зменшується сила викопування та зменшується загроза пошкодження коренеплодів поверхнями лемешів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 1. Викопувальний орган коренезбиральної машини, що складається із рами, на якій закріплена стійка із парою лемешів та ексцентриковий вал з шатуном, який відрізняється тим, що лемеші мають циліндричну форму, яка своїми обрисами повторює профіль коренеплодів. 2. Викопувальний орган коренезбиральної машини за п. 1, який відрізняється тим, що твірні циліндричних поверхонь лемешів розміщені під гострим (α=20) кутом до площини поля та створюють витискне русло викопування коренеплодів. 1 UA 73361 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
