Змішувач

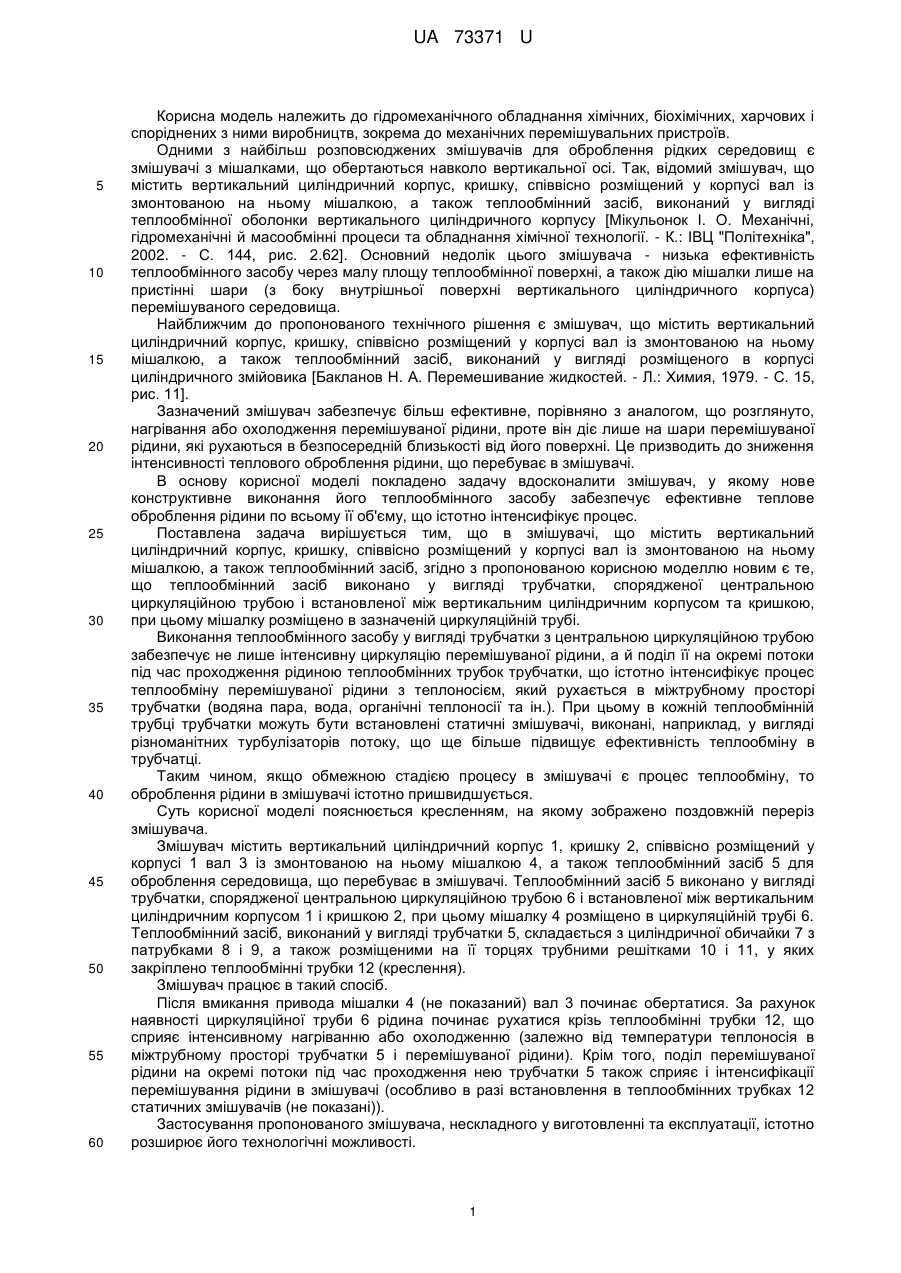

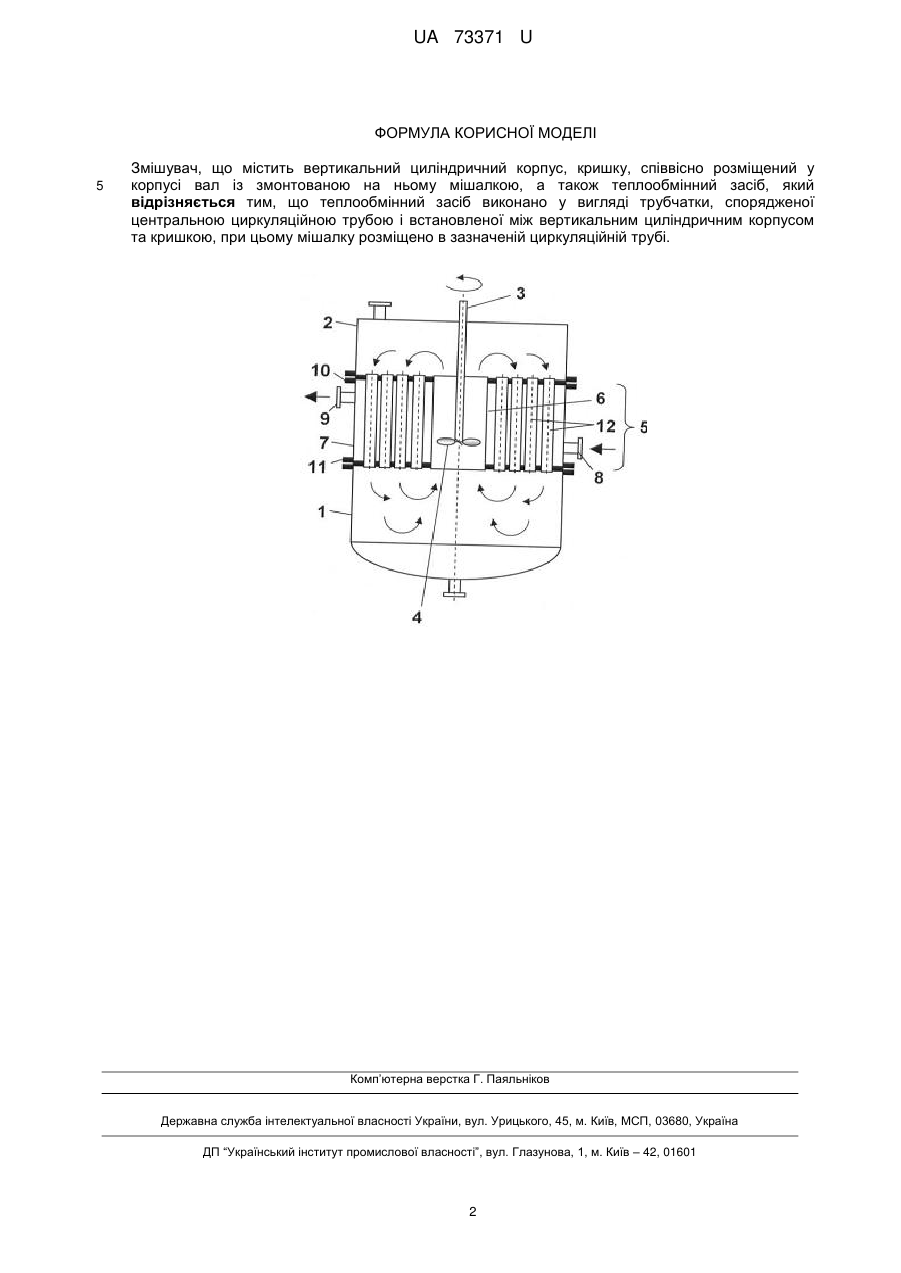

Реферат: UA 73371 U UA 73371 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до гідромеханічного обладнання хімічних, біохімічних, харчових і споріднених з ними виробництв, зокрема до механічних перемішувальних пристроїв. Одними з найбільш розповсюджених змішувачів для оброблення рідких середовищ є змішувачі з мішалками, що обертаються навколо вертикальної осі. Так, відомий змішувач, що містить вертикальний циліндричний корпус, кришку, співвісно розміщений у корпусі вал із змонтованою на ньому мішалкою, а також теплообмінний засіб, виконаний у вигляді теплообмінної оболонки вертикального циліндричного корпусу [Мікульонок І. О. Механічні, гідромеханічні й масообмінні процеси та обладнання хімічної технології. - К.: ІВЦ "Політехніка", 2002. - С. 144, рис. 2.62]. Основний недолік цього змішувача - низька ефективність теплообмінного засобу через малу площу теплообмінної поверхні, а також дію мішалки лише на пристінні шари (з боку внутрішньої поверхні вертикального циліндричного корпуса) перемішуваного середовища. Найближчим до пропонованого технічного рішення є змішувач, що містить вертикальний циліндричний корпус, кришку, співвісно розміщений у корпусі вал із змонтованою на ньому мішалкою, а також теплообмінний засіб, виконаний у вигляді розміщеного в корпусі циліндричного змійовика [Бакланов Н. А. Перемешивание жидкостей. - Л.: Химия, 1979. - С. 15, рис. 11]. Зазначений змішувач забезпечує більш ефективне, порівняно з аналогом, що розглянуто, нагрівання або охолодження перемішуваної рідини, проте він діє лише на шари перемішуваної рідини, які рухаються в безпосередній близькості від його поверхні. Це призводить до зниження інтенсивності теплового оброблення рідини, що перебуває в змішувачі. В основу корисної моделі покладено задачу вдосконалити змішувач, у якому нове конструктивне виконання його теплообмінного засобу забезпечує ефективне теплове оброблення рідини по всьому її об'єму, що істотно інтенсифікує процес. Поставлена задача вирішується тим, що в змішувачі, що містить вертикальний циліндричний корпус, кришку, співвісно розміщений у корпусі вал із змонтованою на ньому мішалкою, а також теплообмінний засіб, згідно з пропонованою корисною моделлю новим є те, що теплообмінний засіб виконано у вигляді трубчатки, спорядженої центральною циркуляційною трубою і встановленої між вертикальним циліндричним корпусом та кришкою, при цьому мішалку розміщено в зазначеній циркуляційній трубі. Виконання теплообмінного засобу у вигляді трубчатки з центральною циркуляційною трубою забезпечує не лише інтенсивну циркуляцію перемішуваної рідини, а й поділ її на окремі потоки під час проходження рідиною теплообмінних трубок трубчатки, що істотно інтенсифікує процес теплообміну перемішуваної рідини з теплоносієм, який рухається в міжтрубному просторі трубчатки (водяна пара, вода, органічні теплоносії та ін.). При цьому в кожній теплообмінній трубці трубчатки можуть бути встановлені статичні змішувачі, виконані, наприклад, у вигляді різноманітних турбулізаторів потоку, що ще більше підвищує ефективність теплообміну в трубчатці. Таким чином, якщо обмежною стадією процесу в змішувачі є процес теплообміну, то оброблення рідини в змішувачі істотно пришвидшується. Суть корисної моделі пояснюється кресленням, на якому зображено поздовжній переріз змішувача. Змішувач містить вертикальний циліндричний корпус 1, кришку 2, співвісно розміщений у корпусі 1 вал 3 із змонтованою на ньому мішалкою 4, а також теплообмінний засіб 5 для оброблення середовища, що перебуває в змішувачі. Теплообмінний засіб 5 виконано у вигляді трубчатки, спорядженої центральною циркуляційною трубою 6 і встановленої між вертикальним циліндричним корпусом 1 і кришкою 2, при цьому мішалку 4 розміщено в циркуляційній трубі 6. Теплообмінний засіб, виконаний у вигляді трубчатки 5, складається з циліндричної обичайки 7 з патрубками 8 і 9, а також розміщеними на її торцях трубними решітками 10 і 11, у яких закріплено теплообмінні трубки 12 (креслення). Змішувач працює в такий спосіб. Після вмикання привода мішалки 4 (не показаний) вал 3 починає обертатися. За рахунок наявності циркуляційної труби 6 рідина починає рухатися крізь теплообмінні трубки 12, що сприяє інтенсивному нагріванню або охолодженню (залежно від температури теплоносія в міжтрубному просторі трубчатки 5 і перемішуваної рідини). Крім того, поділ перемішуваної рідини на окремі потоки під час проходження нею трубчатки 5 також сприяє і інтенсифікації перемішування рідини в змішувачі (особливо в разі встановлення в теплообмінних трубках 12 статичних змішувачів (не показані)). Застосування пропонованого змішувача, нескладного у виготовленні та експлуатації, істотно розширює його технологічні можливості. 1 UA 73371 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Змішувач, що містить вертикальний циліндричний корпус, кришку, співвісно розміщений у корпусі вал із змонтованою на ньому мішалкою, а також теплообмінний засіб, який відрізняється тим, що теплообмінний засіб виконано у вигляді трубчатки, спорядженої центральною циркуляційною трубою і встановленої між вертикальним циліндричним корпусом та кришкою, при цьому мішалку розміщено в зазначеній циркуляційній трубі. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
