Робочий орган для розкидання сипучих матеріалів

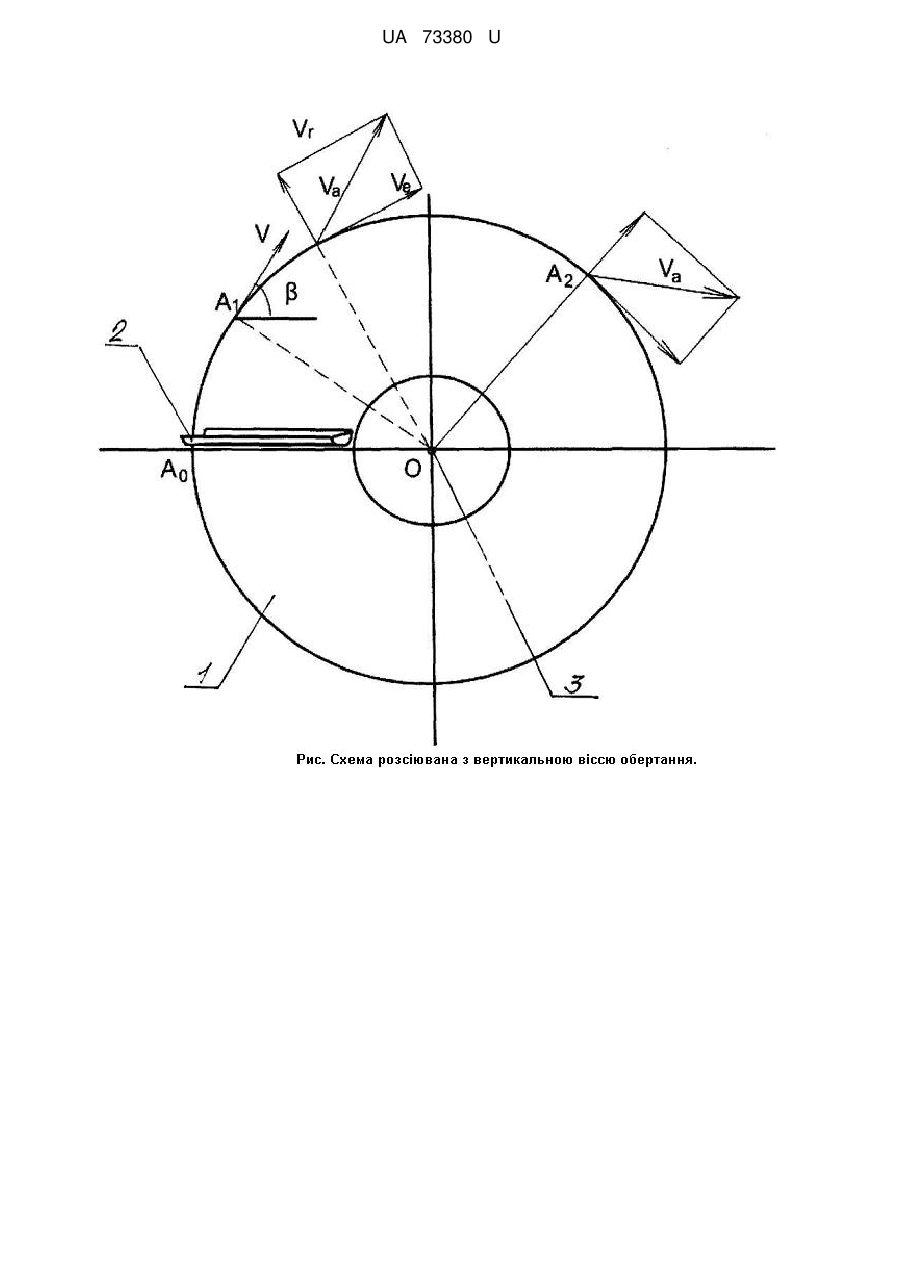

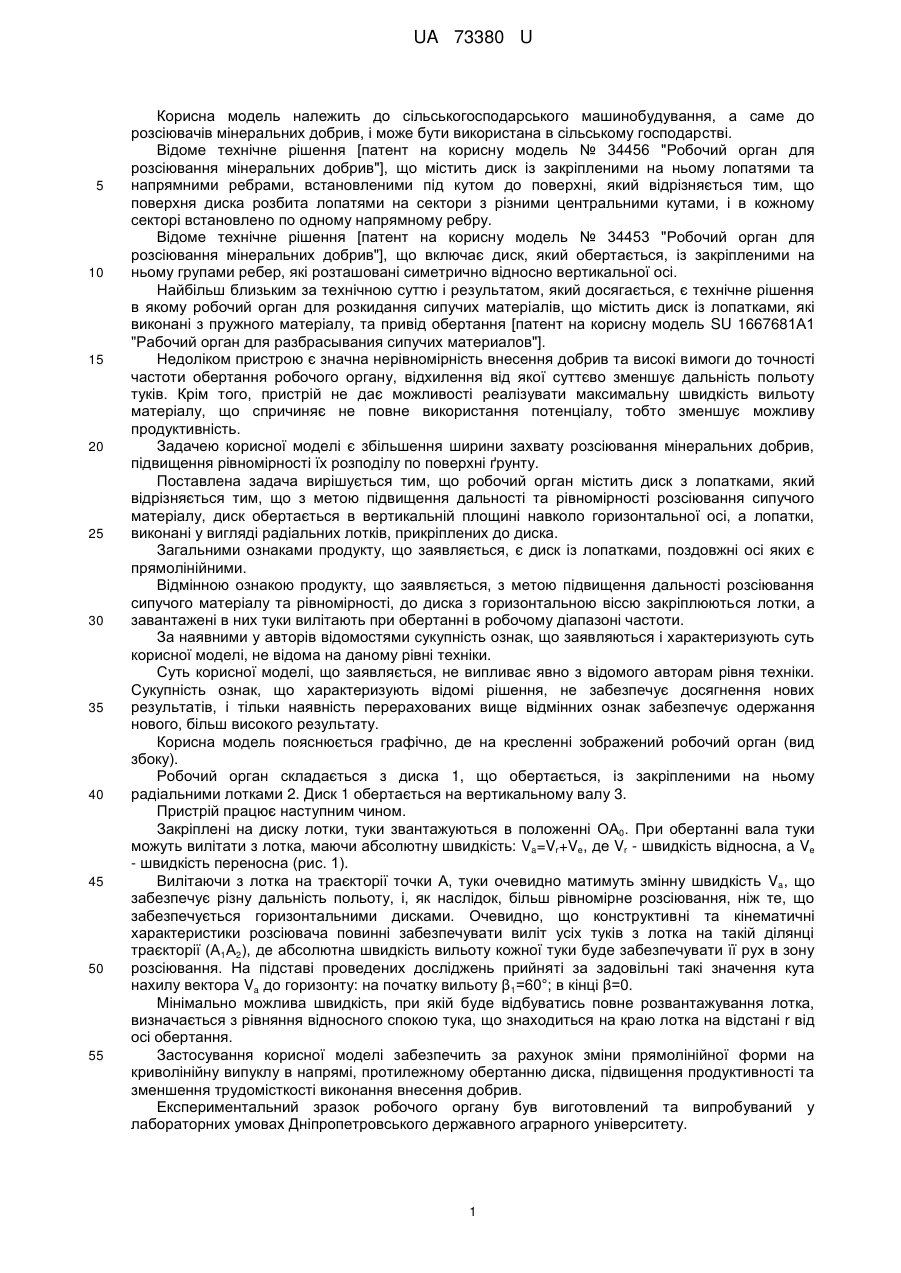

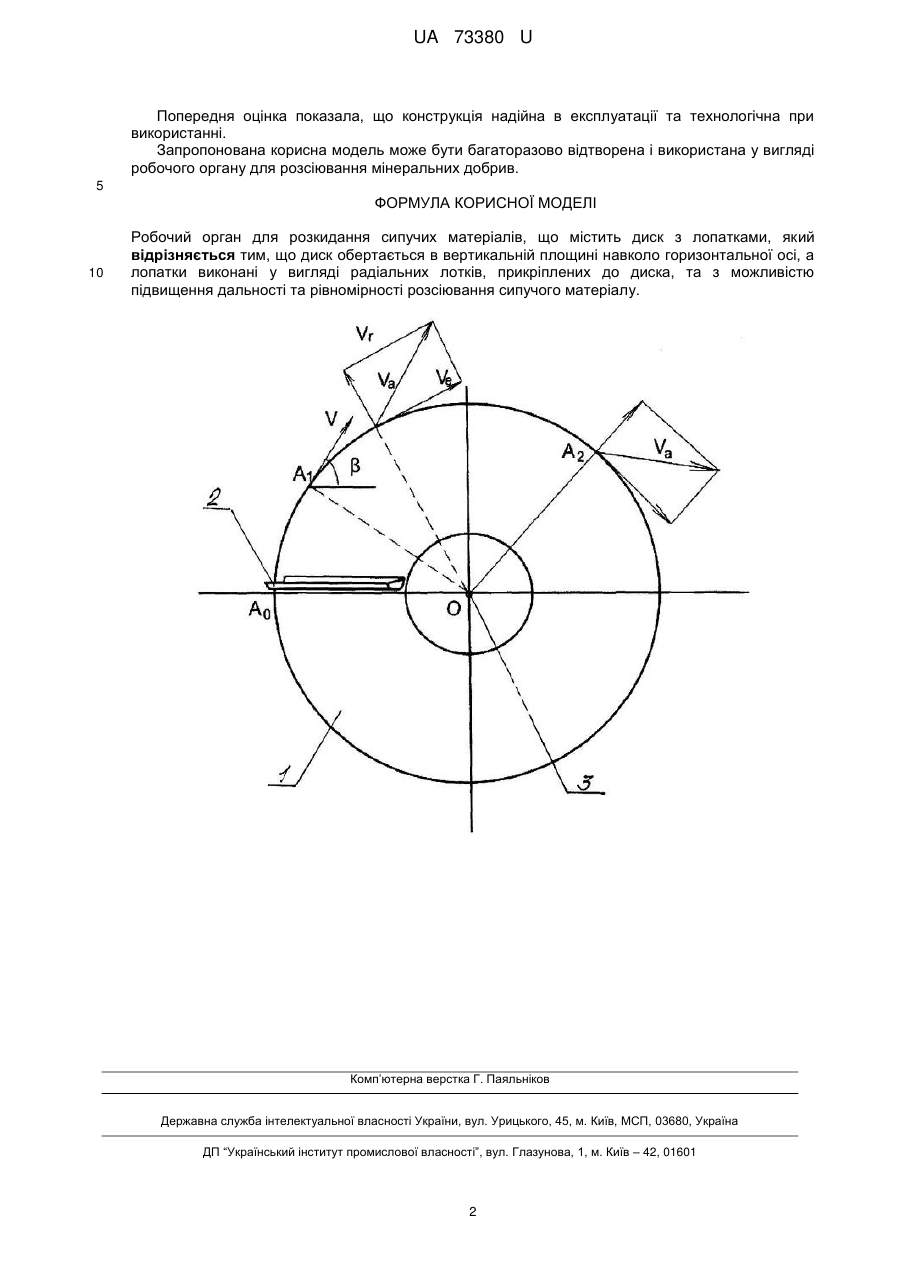

Реферат: Робочий орган для розкидання сипучих матеріалів містить диск з лопатками. Диск обертається в вертикальній площині навколо горизонтальної осі, а лопатки виконані у вигляді радіальних лотків, прикріплених до диска, та з можливістю підвищення дальності та рівномірності розсіювання сипучого матеріалу. UA 73380 U (54) РОБОЧИЙ ОРГАН ДЛЯ РОЗКИДАННЯ СИПУЧИХ МАТЕРІАЛІВ UA 73380 U UA 73380 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до сільськогосподарського машинобудування, а саме до розсіювачів мінеральних добрив, і може бути використана в сільському господарстві. Відоме технічне рішення [патент на корисну модель № 34456 "Робочий орган для розсіювання мінеральних добрив"], що містить диск із закріпленими на ньому лопатями та напрямними ребрами, встановленими під кутом до поверхні, який відрізняється тим, що поверхня диска розбита лопатями на сектори з різними центральними кутами, і в кожному секторі встановлено по одному напрямному ребру. Відоме технічне рішення [патент на корисну модель № 34453 "Робочий орган для розсіювання мінеральних добрив"], що включає диск, який обертається, із закріпленими на ньому групами ребер, які розташовані симетрично відносно вертикальної осі. Найбільш близьким за технічною суттю і результатом, який досягається, є технічне рішення в якому робочий орган для розкидання сипучих матеріалів, що містить диск із лопатками, які виконані з пружного матеріалу, та привід обертання [патент на корисну модель SU 1667681А1 "Рабочий орган для разбрасывания сипучих материалов"]. Недоліком пристрою є значна нерівномірність внесення добрив та високі вимоги до точності частоти обертання робочого органу, відхилення від якої суттєво зменшує дальність польоту туків. Крім того, пристрій не дає можливості реалізувати максимальну швидкість вильоту матеріалу, що спричиняє не повне використання потенціалу, тобто зменшує можливу продуктивність. Задачею корисної моделі є збільшення ширини захвату розсіювання мінеральних добрив, підвищення рівномірності їх розподілу по поверхні ґрунту. Поставлена задача вирішується тим, що робочий орган містить диск з лопатками, який відрізняється тим, що з метою підвищення дальності та рівномірності розсіювання сипучого матеріалу, диск обертається в вертикальній площині навколо горизонтальної осі, а лопатки, виконані у вигляді радіальних лотків, прикріплених до диска. Загальними ознаками продукту, що заявляється, є диск із лопатками, поздовжні осі яких є прямолінійними. Відмінною ознакою продукту, що заявляється, з метою підвищення дальності розсіювання сипучого матеріалу та рівномірності, до диска з горизонтальною віссю закріплюються лотки, а завантажені в них туки вилітають при обертанні в робочому діапазоні частоти. За наявними у авторів відомостями сукупність ознак, що заявляються і характеризують суть корисної моделі, не відома на даному рівні техніки. Суть корисної моделі, що заявляється, не випливає явно з відомого авторам рівня техніки. Сукупність ознак, що характеризують відомі рішення, не забезпечує досягнення нових результатів, і тільки наявність перерахованих вище відмінних ознак забезпечує одержання нового, більш високого результату. Корисна модель пояснюється графічно, де на кресленні зображений робочий орган (вид збоку). Робочий орган складається з диска 1, що обертається, із закріпленими на ньому радіальними лотками 2. Диск 1 обертається на вертикальному валу 3. Пристрій працює наступним чином. Закріплені на диску лотки, туки звантажуються в положенні ОА0. При обертанні вала туки можуть вилітати з лотка, маючи абсолютну швидкість: Va=Vr+Ve, де Vr - швидкість відносна, a Ve - швидкість переносна (рис. 1). Вилітаючи з лотка на траєкторії точки А, туки очевидно матимуть змінну швидкість Va, що забезпечує різну дальність польоту, і, як наслідок, більш рівномірне розсіювання, ніж те, що забезпечується горизонтальними дисками. Очевидно, що конструктивні та кінематичні характеристики розсіювача повинні забезпечувати виліт усіх туків з лотка на такій ділянці траєкторії (А1А2), де абсолютна швидкість вильоту кожної туки буде забезпечувати її рух в зону розсіювання. На підставі проведених досліджень прийняті за задовільні такі значення кута нахилу вектора Va до горизонту: на початку вильоту β1=60°; в кінці β=0. Мінімально можлива швидкість, при якій буде відбуватись повне розвантажування лотка, визначається з рівняння відносного спокою тука, що знаходиться на краю лотка на відстані r від осі обертання. Застосування корисної моделі забезпечить зарахунок зміни прямолінійної форми на криволінійну випуклу в напрямі, протилежному обертанню диска, підвищення продуктивності та зменшення трудомісткості виконання внесення добрив. Експериментальний зразок робочого органу був виготовлений та випробуваний у лабораторних умовах Дніпропетровського державного аграрного університету. 1 UA 73380 U Попередня оцінка показала, що конструкція надійна в експлуатації та технологічна при використанні. Запропонована корисна модель може бути багаторазово відтворена і використана у вигляді робочого органу для розсіювання мінеральних добрив. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Робочий орган для розкидання сипучих матеріалів, що містить диск з лопатками, який відрізняється тим, що диск обертається в вертикальній площині навколо горизонтальної осі, а лопатки виконані у вигляді радіальних лотків, прикріплених до диска, та з можливістю підвищення дальності та рівномірності розсіювання сипучого матеріалу. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
