Робочий орган для розкидання сипучих матеріалів
Номер патенту: 63642
Опубліковано: 10.10.2011
Автори: Нагієва Наталія Олександрівна, Кобець Анатолій Степанович, Науменко Микола Миколайович
Формула / Реферат
Робочий орган для розкидання сипучих матеріалів, що містить диск з лопатками, який відрізняється тим, що вісь лопатки є криволінійною, у вигляді дуги кола, дотичної до радіуса диска у його центрі, причому криволінійна вісь випукла у напрямку, протилежному напрямку обертання диска.
Текст

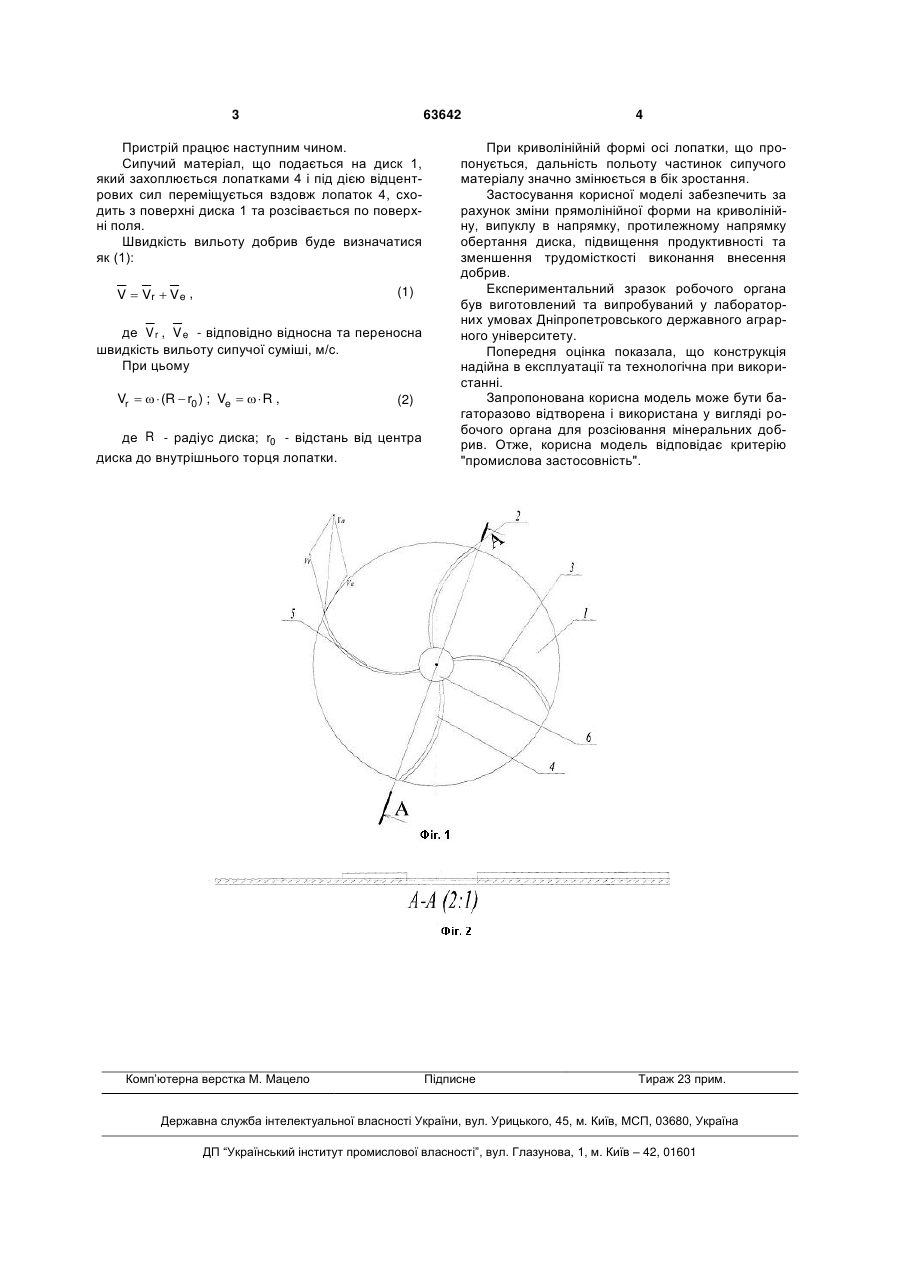

Робочий орган для розкидання сипучих матеріалів, що містить диск з лопатками, який відрізняється тим, що вісь лопатки є криволінійною, у вигляді дуги кола, дотичної до радіуса диска у його центрі, причому криволінійна вісь випукла у напрямку, протилежному напрямку обертання диска. (19) (21) u201105374 (22) 27.04.2011 (24) 10.10.2011 (46) 10.10.2011, Бюл.№ 19, 2011 р. (72) КОБЕЦЬ АНАТОЛІЙ СТЕПАНОВИЧ, НАУМЕНКО МИКОЛА МИКОЛАЙОВИЧ, НАГІЄВА НАТАЛІЯ ОЛЕКСАНДРІВНА 3 63642 Пристрій працює наступним чином. Сипучий матеріал, що подається на диск 1, який захоплюється лопатками 4 і під дією відцентрових сил переміщується вздовж лопаток 4, сходить з поверхні диска 1 та розсівається по поверхні поля. Швидкість вильоту добрив буде визначатися як (1): V Vr Ve , (1) де V r , V e - відповідно відносна та переносна швидкість вильоту сипучої суміші, м/с. При цьому Vr (R r0 ) ; Ve R , (2) де R - радіус диска; r0 - відстань від центра диска до внутрішнього торця лопатки. Комп’ютерна верстка М. Мацело 4 При криволінійній формі осі лопатки, що пропонується, дальність польоту частинок сипучого матеріалу значно змінюється в бік зростання. Застосування корисної моделі забезпечить за рахунок зміни прямолінійної форми на криволінійну, випуклу в напрямку, протилежному напрямку обертання диска, підвищення продуктивності та зменшення трудомісткості виконання внесення добрив. Експериментальний зразок робочого органа був виготовлений та випробуваний у лабораторних умовах Дніпропетровського державного аграрного університету. Попередня оцінка показала, що конструкція надійна в експлуатації та технологічна при використанні. Запропонована корисна модель може бути багаторазово відтворена і використана у вигляді робочого органа для розсіювання мінеральних добрив. Отже, корисна модель відповідає критерію "промислова застосовність". Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюWorking element for broadcasting loose materials
Автори англійськоюKobets Anatolii Stepanovych, Naumenko Mykola Mykolaiovych, Nahieva Natalia Oleksandrivna
Назва патенту російськоюРабочий орган для разбрасывания сыпучих материалов
Автори російськоюКобец Анатолий Степанович, Науменко Николай Николаевич, Нагиева Наталья Александровна
МПК / Мітки
МПК: A01C 17/00
Мітки: матеріалів, орган, сипучих, робочий, розкидання
