Змішувач циклічної дії

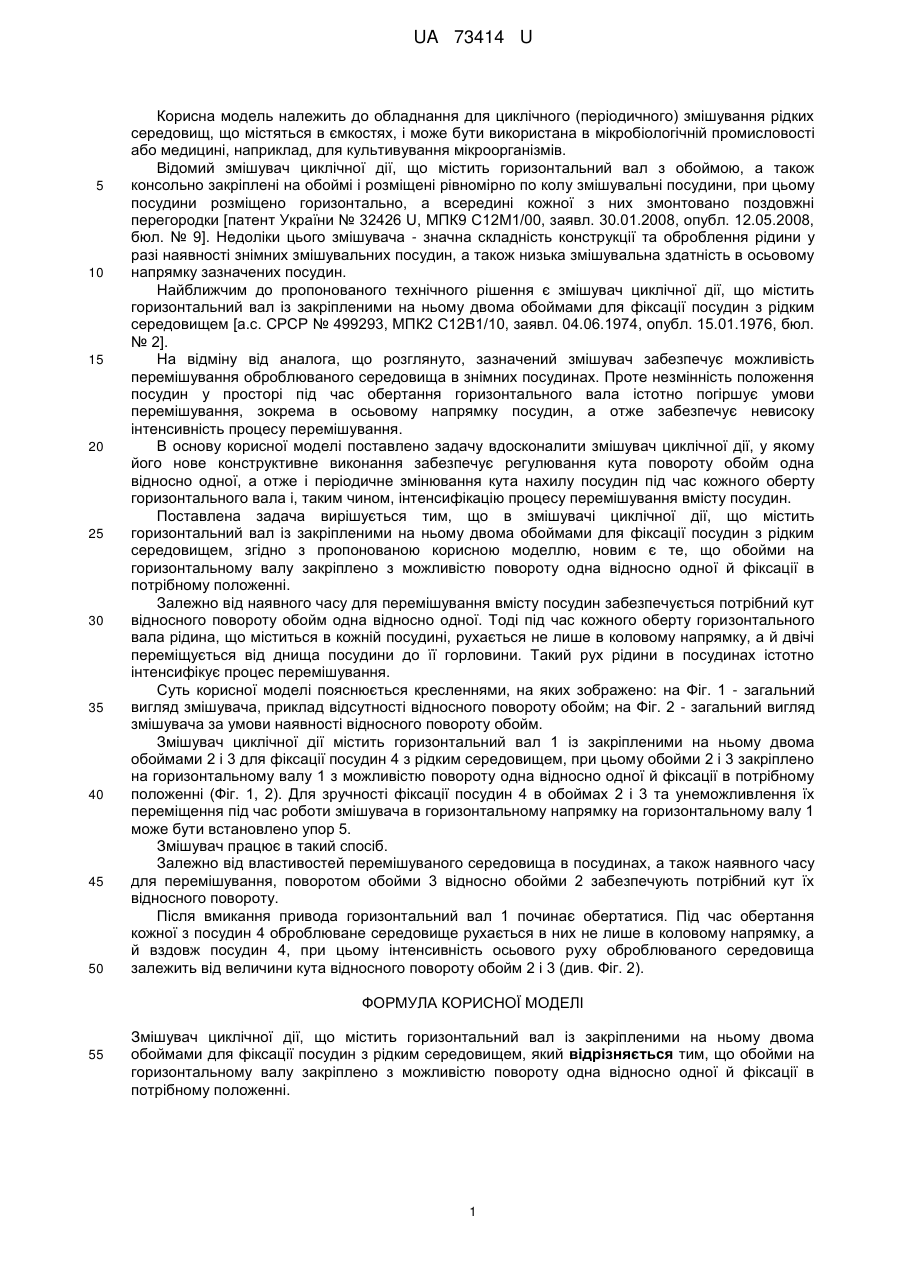

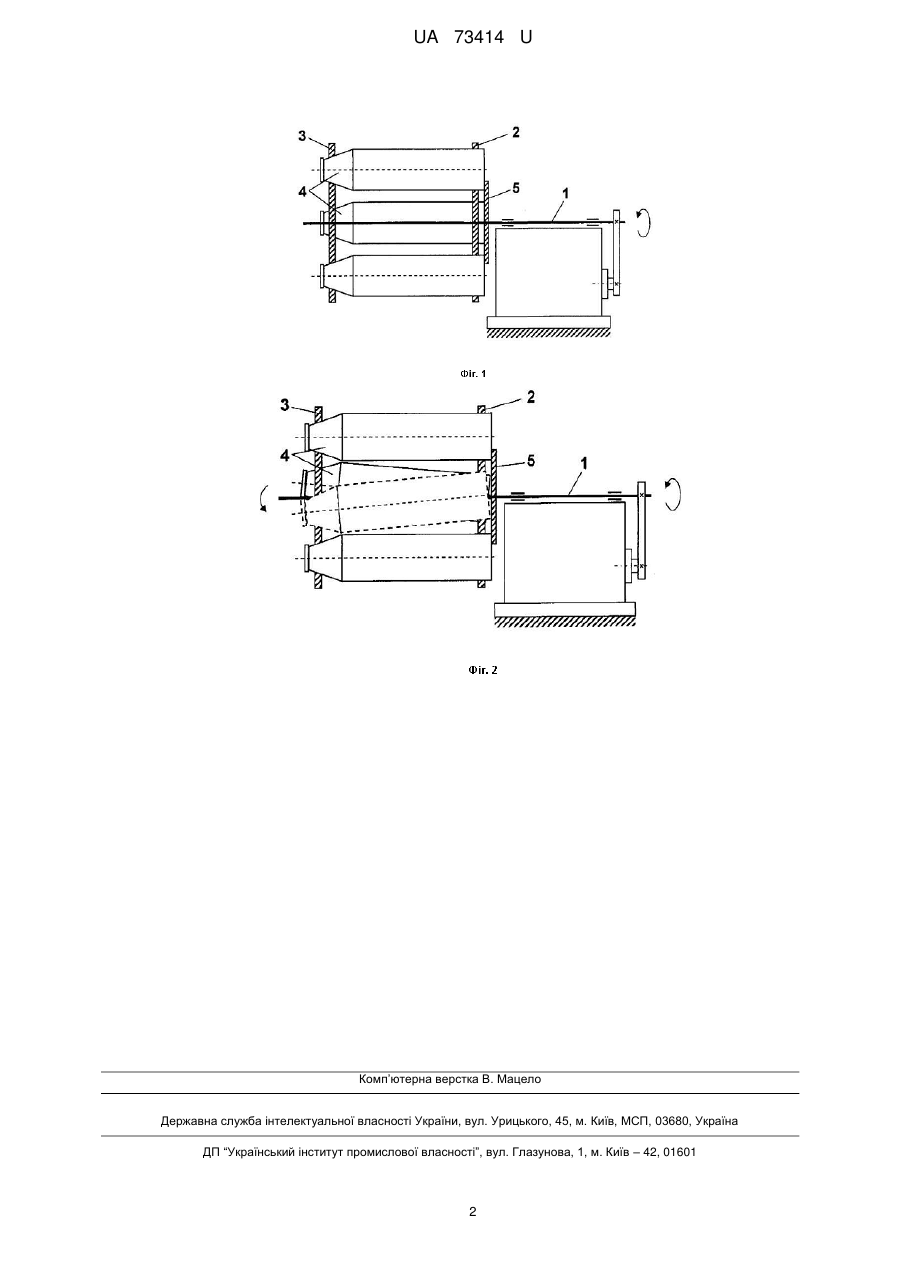

Реферат: UA 73414 U UA 73414 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до обладнання для циклічного (періодичного) змішування рідких середовищ, що містяться в ємкостях, і може бути використана в мікробіологічній промисловості або медицині, наприклад, для культивування мікроорганізмів. Відомий змішувач циклічної дії, що містить горизонтальний вал з обоймою, а також консольно закріплені на обоймі і розміщені рівномірно по колу змішувальні посудини, при цьому посудини розміщено горизонтально, а всередині кожної з них змонтовано поздовжні перегородки [патент України № 32426 U, МПК9 С12М1/00, заявл. 30.01.2008, опубл. 12.05.2008, бюл. № 9]. Недоліки цього змішувача - значна складність конструкції та оброблення рідини у разі наявності знімних змішувальних посудин, а також низька змішувальна здатність в осьовому напрямку зазначених посудин. Найближчим до пропонованого технічного рішення є змішувач циклічної дії, що містить горизонтальний вал із закріпленими на ньому двома обоймами для фіксації посудин з рідким середовищем [а.с. СРСР № 499293, МПК2 С12В1/10, заявл. 04.06.1974, опубл. 15.01.1976, бюл. № 2]. На відміну від аналога, що розглянуто, зазначений змішувач забезпечує можливість перемішування оброблюваного середовища в знімних посудинах. Проте незмінність положення посудин у просторі під час обертання горизонтального вала істотно погіршує умови перемішування, зокрема в осьовому напрямку посудин, а отже забезпечує невисоку інтенсивність процесу перемішування. В основу корисної моделі поставлено задачу вдосконалити змішувач циклічної дії, у якому його нове конструктивне виконання забезпечує регулювання кута повороту обойм одна відносно одної, а отже і періодичне змінювання кута нахилу посудин під час кожного оберту горизонтального вала і, таким чином, інтенсифікацію процесу перемішування вмісту посудин. Поставлена задача вирішується тим, що в змішувачі циклічної дії, що містить горизонтальний вал із закріпленими на ньому двома обоймами для фіксації посудин з рідким середовищем, згідно з пропонованою корисною моделлю, новим є те, що обойми на горизонтальному валу закріплено з можливістю повороту одна відносно одної й фіксації в потрібному положенні. Залежно від наявного часу для перемішування вмісту посудин забезпечується потрібний кут відносного повороту обойм одна відносно одної. Тоді під час кожного оберту горизонтального вала рідина, що міститься в кожній посудині, рухається не лише в коловому напрямку, а й двічі переміщується від днища посудини до її горловини. Такий рух рідини в посудинах істотно інтенсифікує процес перемішування. Суть корисної моделі пояснюється кресленнями, на яких зображено: на Фіг. 1 - загальний вигляд змішувача, приклад відсутності відносного повороту обойм; на Фіг. 2 - загальний вигляд змішувача за умови наявності відносного повороту обойм. Змішувач циклічної дії містить горизонтальний вал 1 із закріпленими на ньому двома обоймами 2 і 3 для фіксації посудин 4 з рідким середовищем, при цьому обойми 2 і 3 закріплено на горизонтальному валу 1 з можливістю повороту одна відносно одної й фіксації в потрібному положенні (Фіг. 1, 2). Для зручності фіксації посудин 4 в обоймах 2 і 3 та унеможливлення їх переміщення під час роботи змішувача в горизонтальному напрямку на горизонтальному валу 1 може бути встановлено упор 5. Змішувач працює в такий спосіб. Залежно від властивостей перемішуваного середовища в посудинах, а також наявного часу для перемішування, поворотом обойми 3 відносно обойми 2 забезпечують потрібний кут їх відносного повороту. Після вмикання привода горизонтальний вал 1 починає обертатися. Під час обертання кожної з посудин 4 оброблюване середовище рухається в них не лише в коловому напрямку, а й вздовж посудин 4, при цьому інтенсивність осьового руху оброблюваного середовища залежить від величини кута відносного повороту обойм 2 і 3 (див. Фіг. 2). ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Змішувач циклічної дії, що містить горизонтальний вал із закріпленими на ньому двома обоймами для фіксації посудин з рідким середовищем, який відрізняється тим, що обойми на горизонтальному валу закріплено з можливістю повороту одна відносно одної й фіксації в потрібному положенні. 1 UA 73414 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
