Насадка масообмінного апарата “розетка мікульонка”

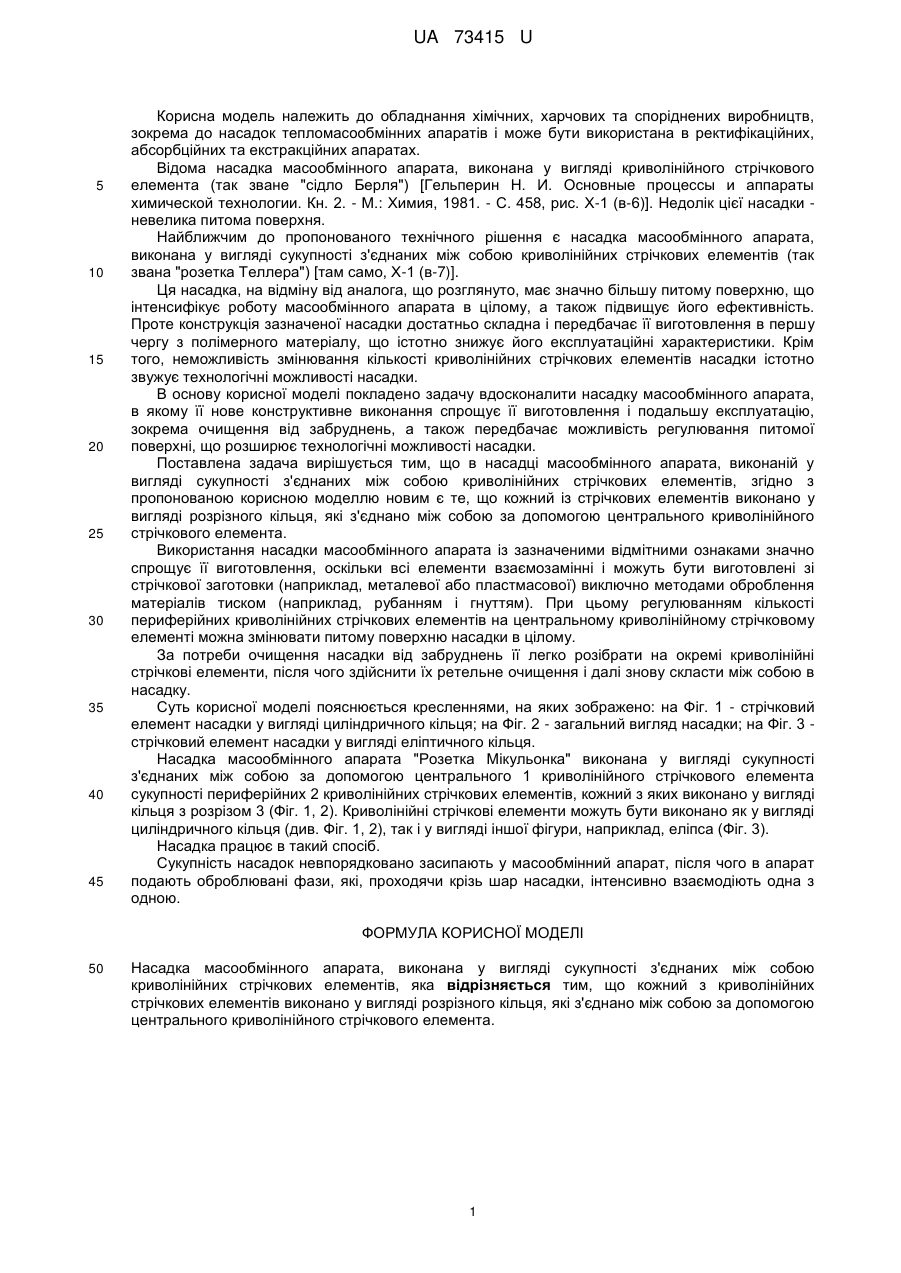

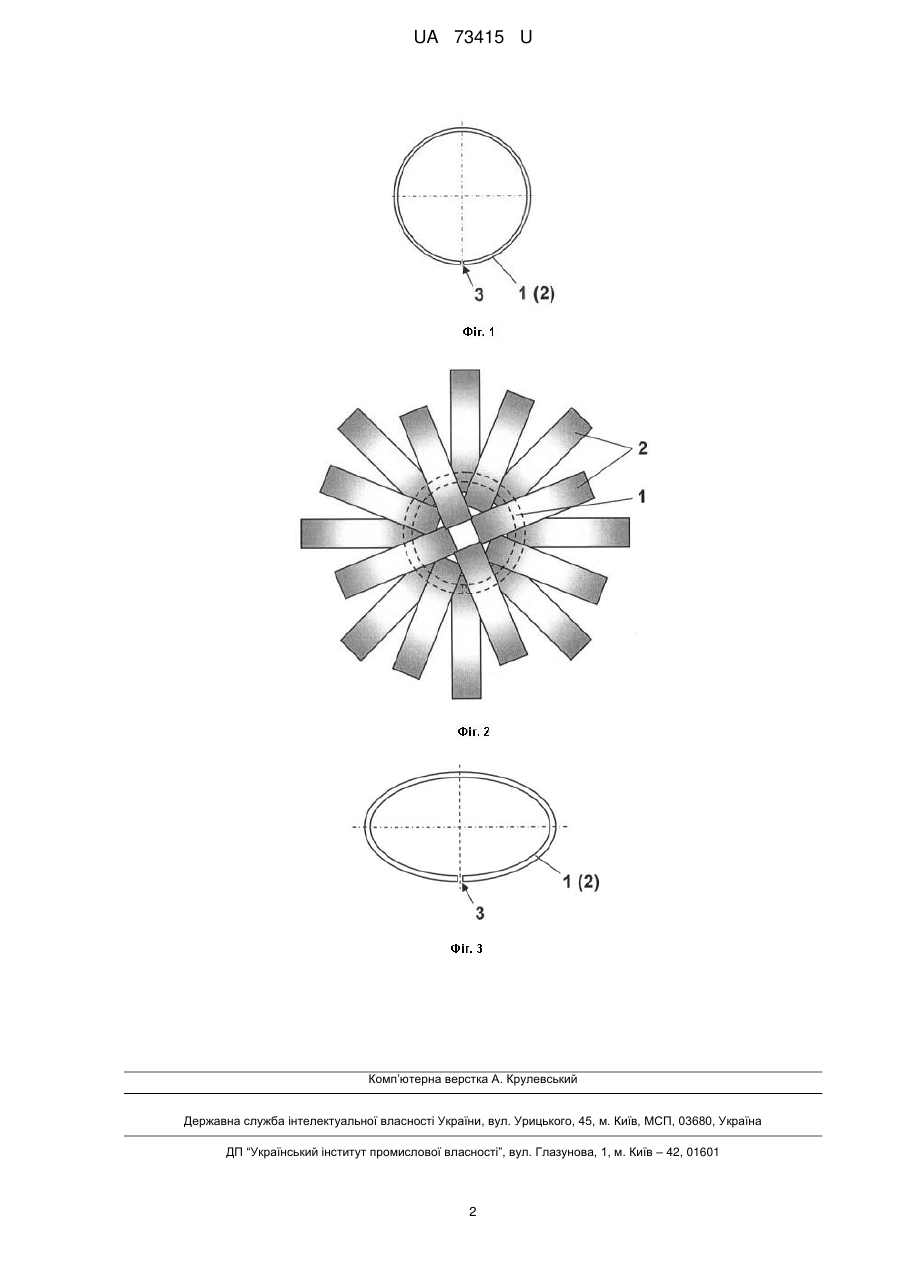

Реферат: UA 73415 U UA 73415 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до обладнання хімічних, харчових та споріднених виробництв, зокрема до насадок тепломасообмінних апаратів і може бути використана в ректифікаційних, абсорбційних та екстракційних апаратах. Відома насадка масообмінного апарата, виконана у вигляді криволінійного стрічкового елемента (так зване "сідло Берля") [Гельперин Н. И. Основные процессы и аппараты химической технологии. Кн. 2. - М.: Химия, 1981. - С. 458, рис. Х-1 (в-6)]. Недолік цієї насадки невелика питома поверхня. Найближчим до пропонованого технічного рішення є насадка масообмінного апарата, виконана у вигляді сукупності з'єднаних між собою криволінійних стрічкових елементів (так звана "розетка Теллера") [там само, Х-1 (в-7)]. Ця насадка, на відміну від аналога, що розглянуто, має значно більшу питому поверхню, що інтенсифікує роботу масообмінного апарата в цілому, а також підвищує його ефективність. Проте конструкція зазначеної насадки достатньо складна і передбачає її виготовлення в першу чергу з полімерного матеріалу, що істотно знижує його експлуатаційні характеристики. Крім того, неможливість змінювання кількості криволінійних стрічкових елементів насадки істотно звужує технологічні можливості насадки. В основу корисної моделі покладено задачу вдосконалити насадку масообмінного апарата, в якому її нове конструктивне виконання спрощує її виготовлення і подальшу експлуатацію, зокрема очищення від забруднень, а також передбачає можливість регулювання питомої поверхні, що розширює технологічні можливості насадки. Поставлена задача вирішується тим, що в насадці масообмінного апарата, виконаній у вигляді сукупності з'єднаних між собою криволінійних стрічкових елементів, згідно з пропонованою корисною моделлю новим є те, що кожний із стрічкових елементів виконано у вигляді розрізного кільця, які з'єднано між собою за допомогою центрального криволінійного стрічкового елемента. Використання насадки масообмінного апарата із зазначеними відмітними ознаками значно спрощує її виготовлення, оскільки всі елементи взаємозамінні і можуть бути виготовлені зі стрічкової заготовки (наприклад, металевої або пластмасової) виключно методами оброблення матеріалів тиском (наприклад, рубанням і гнуттям). При цьому регулюванням кількості периферійних криволінійних стрічкових елементів на центральному криволінійному стрічковому елементі можна змінювати питому поверхню насадки в цілому. За потреби очищення насадки від забруднень її легко розібрати на окремі криволінійні стрічкові елементи, після чого здійснити їх ретельне очищення і далі знову скласти між собою в насадку. Суть корисної моделі пояснюється кресленнями, на яких зображено: на Фіг. 1 - стрічковий елемент насадки у вигляді циліндричного кільця; на Фіг. 2 - загальний вигляд насадки; на Фіг. 3 стрічковий елемент насадки у вигляді еліптичного кільця. Насадка масообмінного апарата "Розетка Мікульонка" виконана у вигляді сукупності з'єднаних між собою за допомогою центрального 1 криволінійного стрічкового елемента сукупності периферійних 2 криволінійних стрічкових елементів, кожний з яких виконано у вигляді кільця з розрізом 3 (Фіг. 1, 2). Криволінійні стрічкові елементи можуть бути виконано як у вигляді циліндричного кільця (див. Фіг. 1, 2), так і у вигляді іншої фігури, наприклад, еліпса (Фіг. 3). Насадка працює в такий спосіб. Сукупність насадок невпорядковано засипають у масообмінний апарат, після чого в апарат подають оброблювані фази, які, проходячи крізь шар насадки, інтенсивно взаємодіють одна з одною. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Насадка масообмінного апарата, виконана у вигляді сукупності з'єднаних між собою криволінійних стрічкових елементів, яка відрізняється тим, що кожний з криволінійних стрічкових елементів виконано у вигляді розрізного кільця, які з'єднано між собою за допомогою центрального криволінійного стрічкового елемента. 1 UA 73415 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
