Пристрій для обробки ґрунту

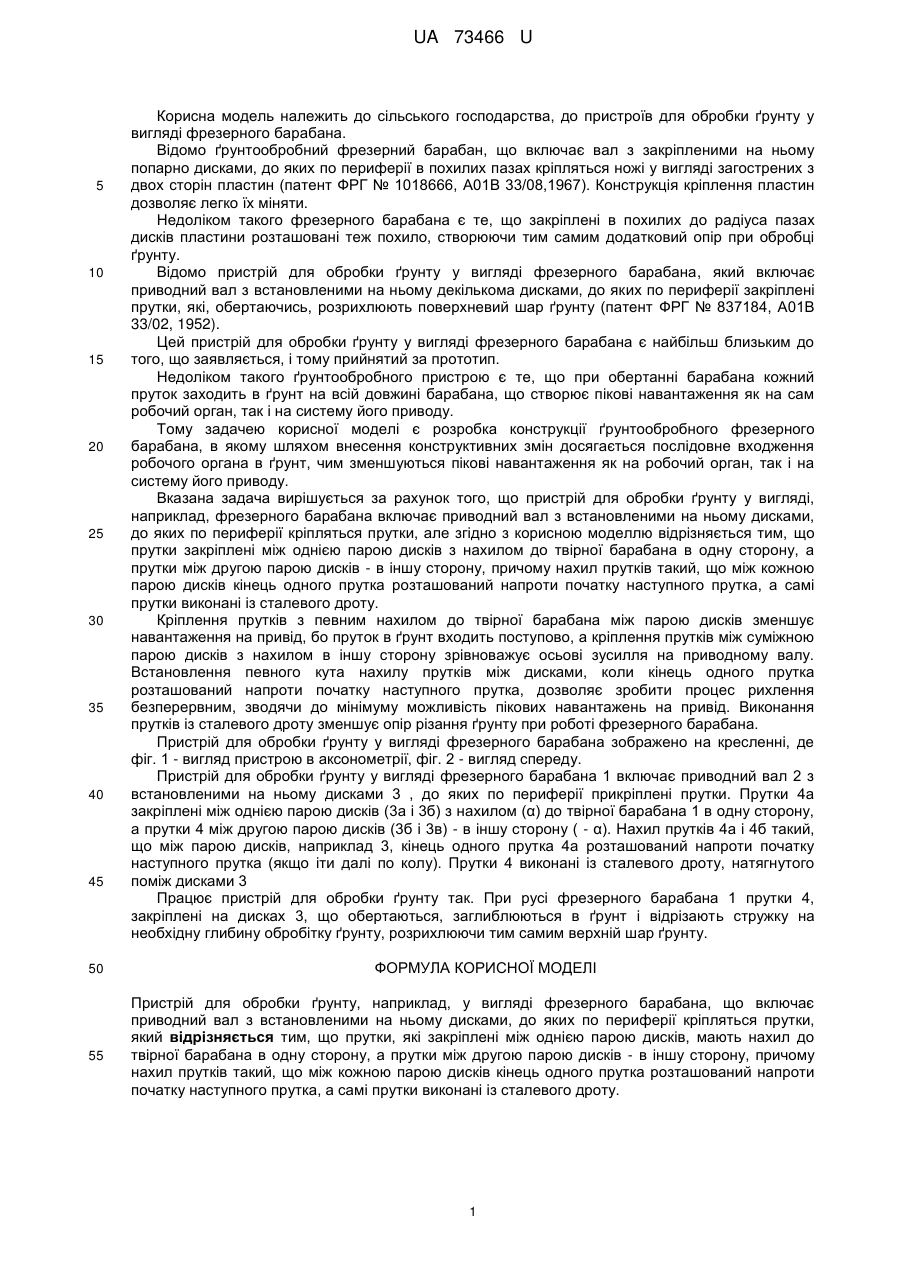

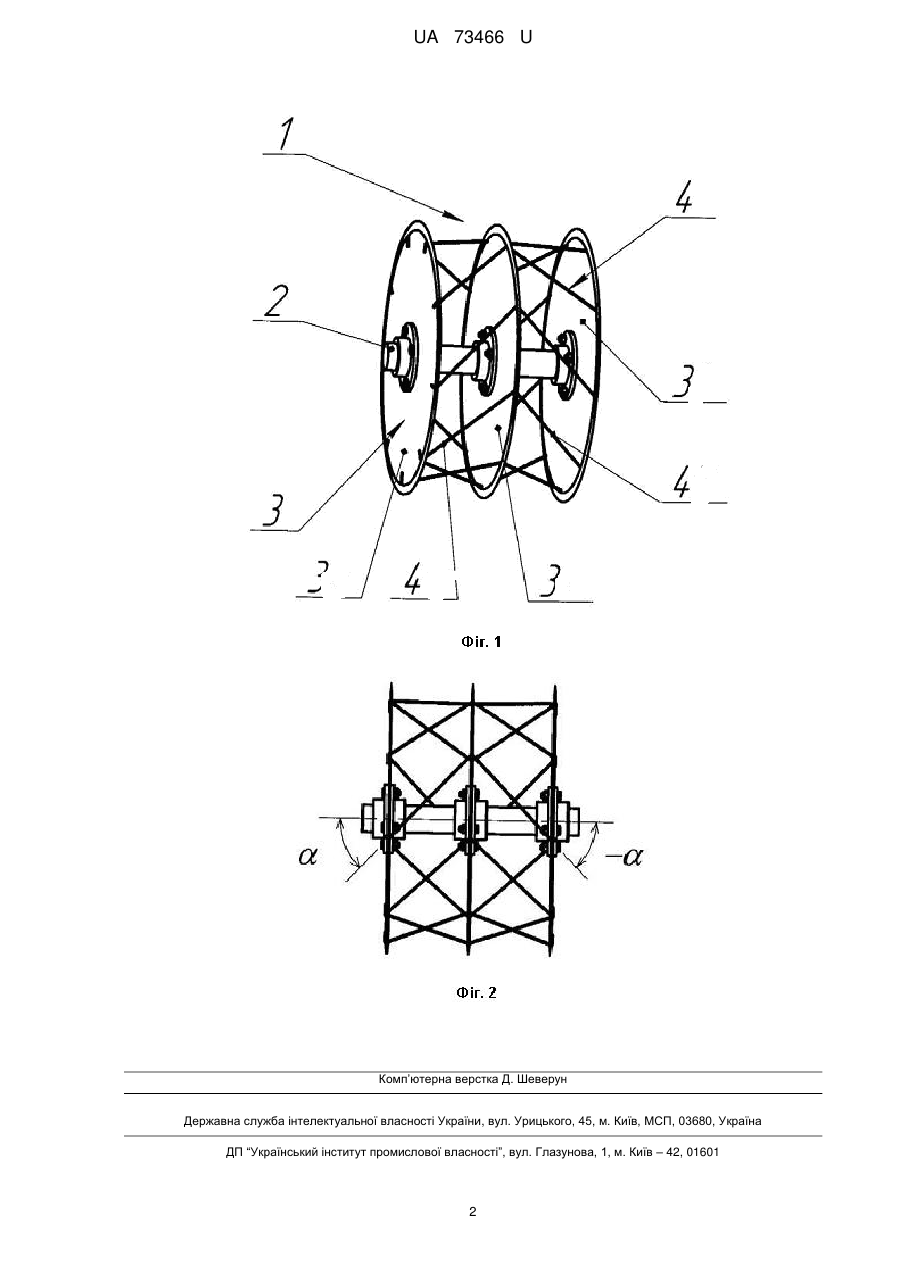

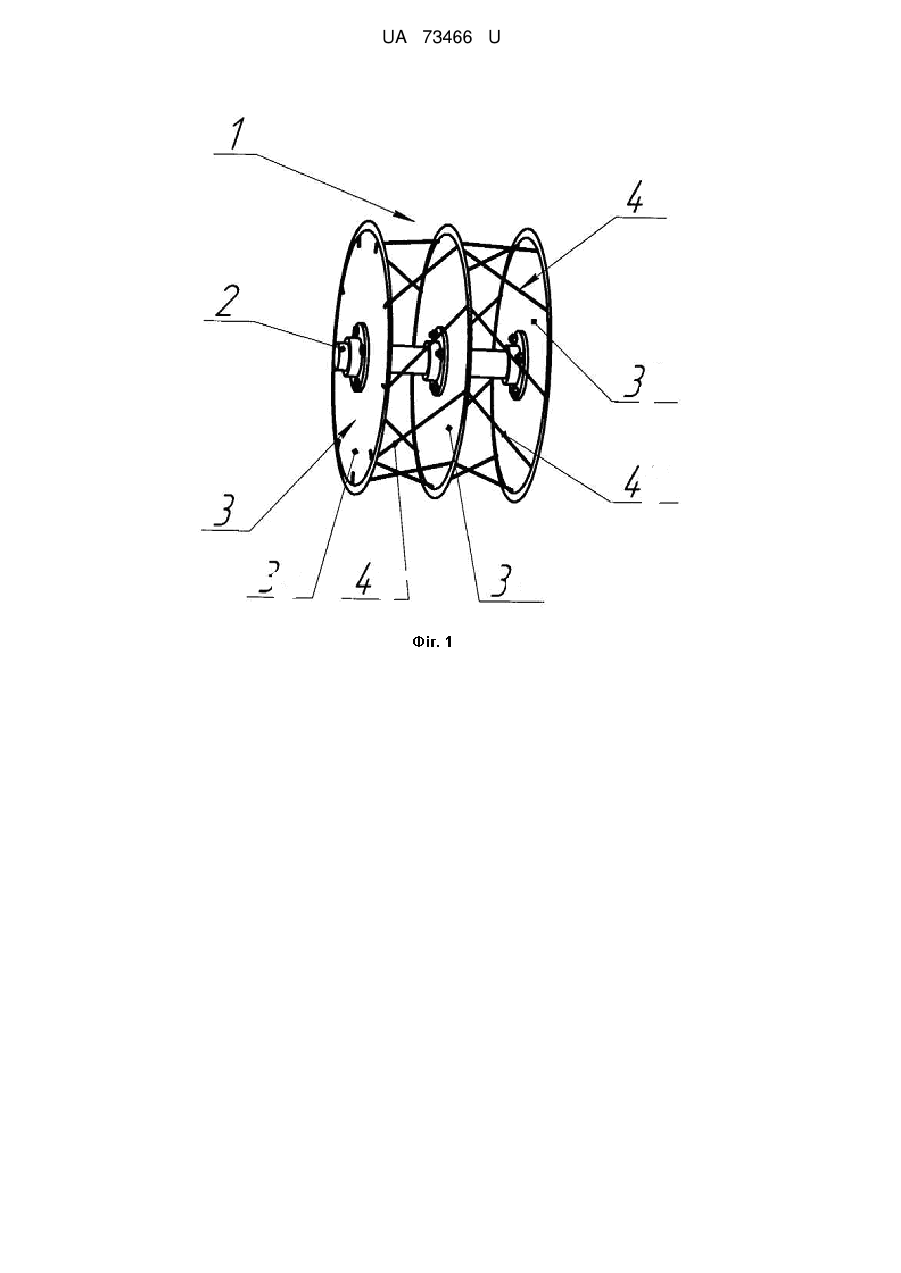

Реферат: UA 73466 U UA 73466 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до сільського господарства, до пристроїв для обробки ґрунту у вигляді фрезерного барабана. Відомо ґрунтообробний фрезерний барабан, що включає вал з закріпленими на ньому попарно дисками, до яких по периферії в похилих пазах кріпляться ножі у вигляді загострених з двох сторін пластин (патент ФРГ № 1018666, А01В 33/08,1967). Конструкція кріплення пластин дозволяє легко їх міняти. Недоліком такого фрезерного барабана є те, що закріплені в похилих до радіуса пазах дисків пластини розташовані теж похило, створюючи тим самим додатковий опір при обробці ґрунту. Відомо пристрій для обробки ґрунту у вигляді фрезерного барабана, який включає приводний вал з встановленими на ньому декількома дисками, до яких по периферії закріплені прутки, які, обертаючись, розрихлюють поверхневий шар ґрунту (патент ФРГ № 837184, А01В 33/02, 1952). Цей пристрій для обробки ґрунту у вигляді фрезерного барабана є найбільш близьким до того, що заявляється, і тому прийнятий за прототип. Недоліком такого ґрунтообробного пристрою є те, що при обертанні барабана кожний пруток заходить в ґрунт на всій довжині барабана, що створює пікові навантаження як на сам робочий орган, так і на систему його приводу. Тому задачею корисної моделі є розробка конструкції ґрунтообробного фрезерного барабана, в якому шляхом внесення конструктивних змін досягається послідовне входження робочого органа в ґрунт, чим зменшуються пікові навантаження як на робочий орган, так і на систему його приводу. Вказана задача вирішується за рахунок того, що пристрій для обробки ґрунту у вигляді, наприклад, фрезерного барабана включає приводний вал з встановленими на ньому дисками, до яких по периферії кріпляться прутки, але згідно з корисною моделлю відрізняється тим, що прутки закріплені між однією парою дисків з нахилом до твірної барабана в одну сторону, а прутки між другою парою дисків - в іншу сторону, причому нахил прутків такий, що між кожною парою дисків кінець одного прутка розташований напроти початку наступного прутка, а самі прутки виконані із сталевого дроту. Кріплення прутків з певним нахилом до твірної барабана між парою дисків зменшує навантаження на привід, бо пруток в ґрунт входить поступово, а кріплення прутків між суміжною парою дисків з нахилом в іншу сторону зрівноважує осьові зусилля на приводному валу. Встановлення певного кута нахилу прутків між дисками, коли кінець одного прутка розташований напроти початку наступного прутка, дозволяє зробити процес рихлення безперервним, зводячи до мінімуму можливість пікових навантажень на привід. Виконання прутків із сталевого дроту зменшує опір різання ґрунту при роботі фрезерного барабана. Пристрій для обробки ґрунту у вигляді фрезерного барабана зображено на кресленні, де фіг. 1 - вигляд пристрою в аксонометрії, фіг. 2 - вигляд спереду. Пристрій для обробки ґрунту у вигляді фрезерного барабана 1 включає приводний вал 2 з встановленими на ньому дисками 3 , до яких по периферії прикріплені прутки. Прутки 4а закріплені між однією парою дисків (3а і 3б) з нахилом (α) до твірної барабана 1 в одну сторону, а прутки 4 між другою парою дисків (3б і 3в) - в іншу сторону ( - α). Нахил прутків 4а і 4б такий, що між парою дисків, наприклад 3, кінець одного прутка 4а розташований напроти початку наступного прутка (якщо іти далі по колу). Прутки 4 виконані із сталевого дроту, натягнутого поміж дисками 3 Працює пристрій для обробки ґрунту так. При русі фрезерного барабана 1 прутки 4, закріплені на дисках 3, що обертаються, заглиблюються в ґрунт і відрізають стружку на необхідну глибину обробітку ґрунту, розрихлюючи тим самим верхній шар ґрунту. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Пристрій для обробки ґрунту, наприклад, у вигляді фрезерного барабана, що включає приводний вал з встановленими на ньому дисками, до яких по периферії кріпляться прутки, який відрізняється тим, що прутки, які закріплені між однією парою дисків, мають нахил до твірної барабана в одну сторону, а прутки між другою парою дисків - в іншу сторону, причому нахил прутків такий, що між кожною парою дисків кінець одного прутка розташований напроти початку наступного прутка, а самі прутки виконані із сталевого дроту. 1 UA 73466 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
