Пристрій для смугової обробки ґрунту

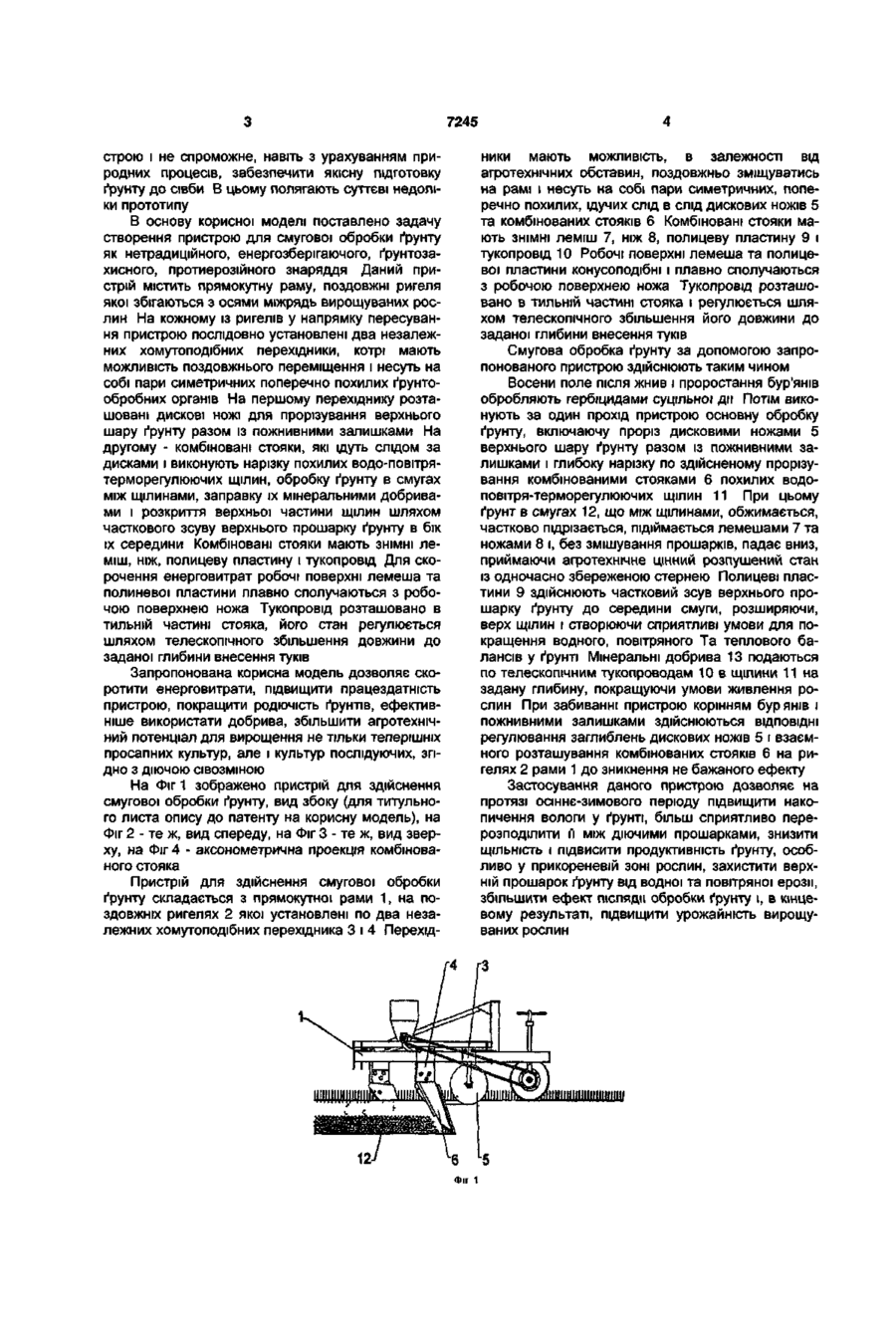

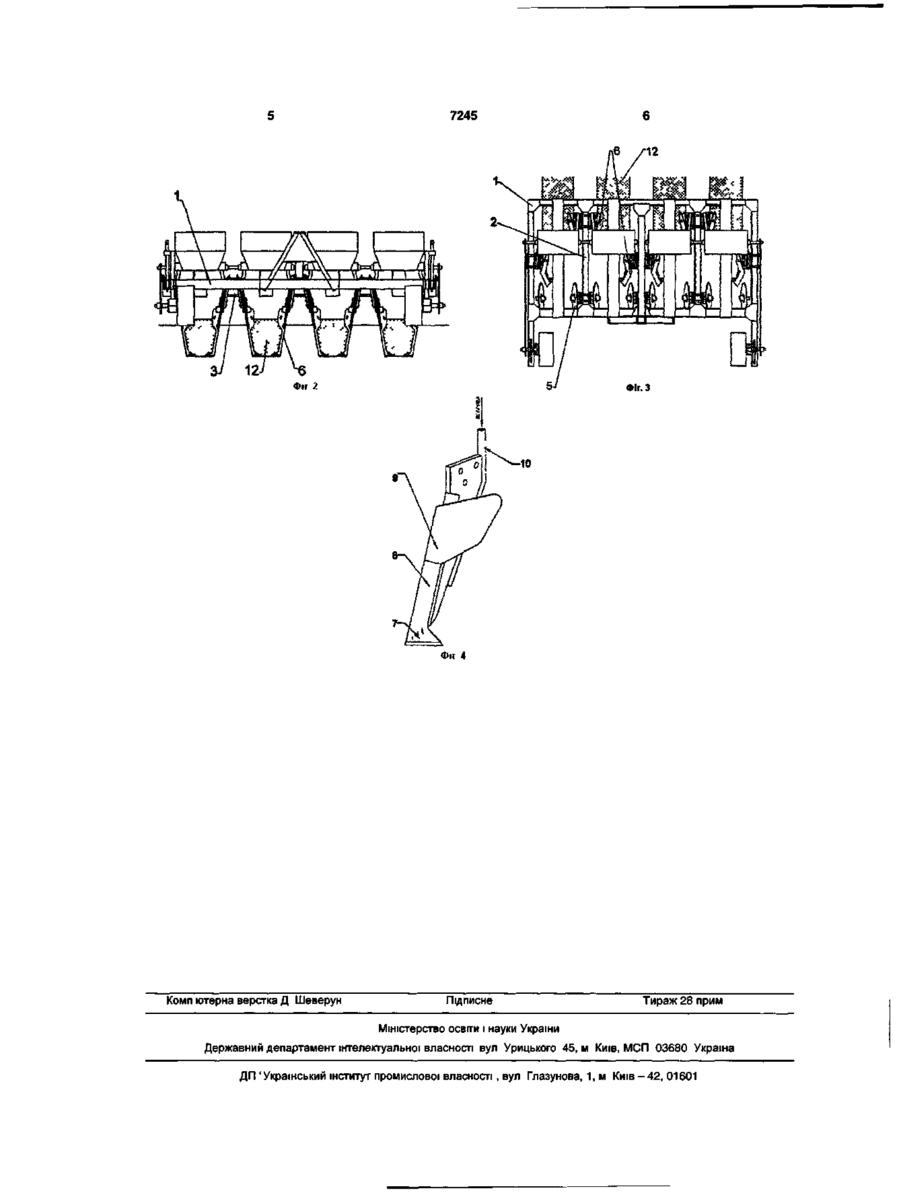

1. Пристрій для смугової обробки ґрунту, що містить раму і періодично установлені по фронту рами секції із двох стояків для нарізки водоповітротерморегулюючих щілин, який відрізняється тим, що поздовжні ригелі рами збігаються з осями міжрядь вирощуваних рослин, пари стояків мають поперечно похилу симетричну форму, а до складу секцій додатково включені по два диски для прорізування верхнього шару ґрунту разом із пожнив ними залишками, диски встановлені попереду стояків, мають однакову з ними симетричну поперечно похилу орієнтацію відносно горизонту і однаковий спосіб кріплення до рами через хомутоподібні переходники, що дозволяє, залежно від обставин, самостійно пересувати як самі стояки, так і диски поздовж ригелів. 2. Пристрій за п. 1, який відрізняється тим, що стояки секцій комбіновані і містять знімні леміш, ніж, полицеву пластину і телескопічний тукопровід. 3. Пристрій за п. 2, який відрізняється тим, що робочі поверхні лемеша та полицевої пластини плавно сполучаються з робочою поверхнею ножа, тукопровід розташований в тильній частині стояка і регулюється на задану глибину внесення туків шляхом телескопічного збільшення його довжини. Корисна модель відноситься до сільськогосподарського виробництва і машинобудування, а саме до основного ґрунтозахисного енергозберігаючого знаряддя, призначеного для основної обробки орних земель у вигляді череди глибокорозпушених, спеціально спрофільованих смуг. Відоме ґрунтообробне знаряддя В.Г. Валімова [А.С. СРСР №1727595, кл. А01В79/00, 49/02, 1992], яке складається із набору лемішних відвальних робочих органів і виконує стрічкове розпушення і зсув верхнього ярусу ґрунту на краї борозни, створення - гребенів за рахунок розпушення, підйому і оберту нижнього ярусу борозни, розпушення дна борозни, зріз і зсув гребеня в борозну без оберту, додатковий зріз гребеня з похилом і зсувом отриманого ґрунту в сторону борозни. Недоліками даного пристрою слід вважати інтенсивне змішування різних прошарків ґрунту в борознах (смугах) і його руйнівну дію на стерновий фон. В результаті посилюється небезпека вітрової ерозії ґрунту, достатньо високою остається енергоємність процесу, а відсутність рослинної мульчі на поверхні створює умови для додаткових втрат вологи від вивітрювання. Крім того, дане знаряддя не передбачає локальної заправки борозен (смуг) добривами, що значно знижує його ефективність. Найбільш близьким технічним рішенням, вибраним в якості прототипу, являється пристрій для стрічково-гребеневої обробки ґрунту [Патент України №23661, кл. А01В79/00, 49/02, 1998], який складається із періодично розташованих по фронту рами робочих секцій із трьох прямих стояків, передній з яких іде по центру, а два задніх - з підвищеним заглибленням по краям оброблюваної смуги і гребневоутворюючих відвальних корпусів. Даний пристрій використовується для вирощування просапних культур шляхом нарізки борозен з водо-повітря-терморегулюючими щілинами і гребенів, ширина основи яких відповідає подвоєній ширині борозен, а крок збігається з шириною міжрядь висаджуванних рослин. Однак зазначений найближчий аналог має суттєві недоліки, які заключаються у тому, що нарізка борозен відвальними корпусами призводять до руйнування стернового покрову і створення небезпеки вітрової ерозії ґрунту, а стояки, виставлені в один ряд по фронту просування пристрою, при збільшенні зволоженості і забур'яненості ґрунту, здатні забиватися корінням рослин і пожнивними залишками. Крім того, формування щілин в вертикальних площинах призводить до збільшення енерговитрат, зниження працездатності при со т— >••«» ю см О) 7245 ники мають можливість, в залежності від агротехнічних обставин, поздовжньо зміщуватись на рамі і несуть на собі пари симетричних, поперечно похилих, ідучих слід в слід дискових ножів 5 та комбінованих стояків 6 Комбіновані стояки мають ЗНІМНІ леміш 7, ніж 8, полицеву пластину 9 і тукопровід 10 Робочі поверхні лемеша та полицевоі пластини конусоподібні і плавно сполучаються з робочою поверхнею ножа Тукопровід розташовано в тильній частині стояка і регулюється шляхом телескопічного збільшення його довжини до заданої глибини внесення туків Смугова обробка ґрунту за допомогою запропонованого пристрою здійснюють таким чином Восени поле після жнив і проростання бур'янів обробляють гербіцидами суцільної дії Потім виконують за один прохід пристрою основну обробку ґрунту, включаючу проріз дисковими ножами 5 верхнього шару ґрунту разом із пожнивними залишками і глибоку нарізку по здійсненому прорізування комбінованими стояками 6 похилих водоповітря-терморегулюючих щілин 11 При цьому ґрунт в смугах 12, що між щілинами, обжимається, частково підрізається, підіймається лемешами 7 та ножами 8 і, без змішування прошарків, падає вниз, приймаючи агротехнічне цінний розпушений стан із одночасно збереженою стернею Полицеві пластини 9 здійснюють частковий зсув верхнього прошарку ґрунту до середини смуги, розширяючи, верх щілин і створюючи сприятливі умови для покращення водного, повітряного Та теплового балансів у ґрунті Мінеральні добрива 13 подаються по телескопічним тукопроводам 10 в щілини 11 на задану глибину, покращуючи умови живлення рослин При забиванні пристрою корінням бурянів і пожнивними залишками здійснюються ВІДПОВІДНІ регулювання заглиблень дискових ножів 5 і взаємного розташування комбінованих стояків 6 на ригелях 2 рами 1 до зникнення не бажаного ефекту Застосування даного пристрою дозволяє на протязі осіннє-зимового періоду підвищити накопичення вологи у ґрунті, більш сприятливо перерозподілити її між діючими прошарками, знизити ЩІЛЬНІСТЬ і підвисити продуктивність ґрунту, особливо у прикореневій зоні рослин, захистити верхній прошарок ґрунту від водної та повітряної ерозії, збільшити ефект післядії обробки ґрунту і, в кінцевому результаті, підвищити урожайність вирощуваних рослин строю і не спроможне, навіть з урахуванням природних процесів, забезпечити якісну підготовку ґрунту до сівби В цьому полягають суттєві недоліки прототипу В основу корисної моделі поставлено задачу створення пристрою для смугової обробки ґрунту як нетрадиційного, енергозберігаючого, ґрунтозахисного, протиерозійного знаряддя Даний пристрій містить прямокутну раму, поздовжні ригеля якої збігаються з осями міжрядь вирощуваних рослин На кожному із ригелів у напрямку пересування пристрою послідовно установлені два незалежних хомутоподібних перехідники, котрі мають можливість поздовжнього переміщення і несуть на собі пари симетричних поперечно похилих ґрунтообробних органів На першому перехіднику розташовані дискові ножі для прорізування верхнього шару ґрунту разом із пожнивними залишками На другому - комбіновані стояки, які ідуть слідом за дисками і виконують нарізку похилих водо-повітрятерморегулюючих щілин, обробку ґрунту в смугах між щілинами, заправку їх мінеральними добривами і розкриття верхньої частини щілин шляхом часткового зсуву верхнього прошарку ґрунту в бік їх середини Комбіновані стояки мають ЗНІМНІ леміш, ніж, полицеву пластину і тукопровід Для скорочення енерговитрат робочі поверхні лемеша та полиневої пластини плавно сполучаються з робочою поверхнею ножа Тукопровід розташовано в тильній частині стояка, його стан регулюється шляхом телескопічного збільшення довжини до заданої глибини внесення туків Запропонована корисна модель дозволяє скоротити енерговитрати, підвищити працездатність пристрою, покращити родючість ґрунтів, ефективніше використати добрива, збільшити агротехнічний потенціал для вирощення не тільки теперішніх просапних культур, але і культур послідуючих, згідно З ДІЮЧОЮ СІВОЗМІНОЮ На Фіг 1 зображено пристрій для здійснення смугової обробки ґрунту, вид збоку (для титульного листа опису до патенту на корисну модель), на Фіг 2 - те Ж, ВИД спереду, на Фіг 3 - те ж, вид зверху, на Фіг 4 - аксонометрична проекція комбінованого стояка Пристрій для здійснення смугової обробки ґрунту складається з прямокутної рами 1, на поздовжніх ригелях 2 якої установлені по два незалежних хомутоподібних перехідника 3 і 4 Перехід 6 L Фіг 1 5 7245 Фіг 2 Фіг 4 Комп ютерна верстка Д Шеверун Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності вул Урицького 45, м Київ, МСП 03680 Україна ДП 'Український інститут промислової власності, вул Глазунова, 1, м Київ-42, 01601
