Пристрій для міжрядної обробки ґрунту афанасьєва

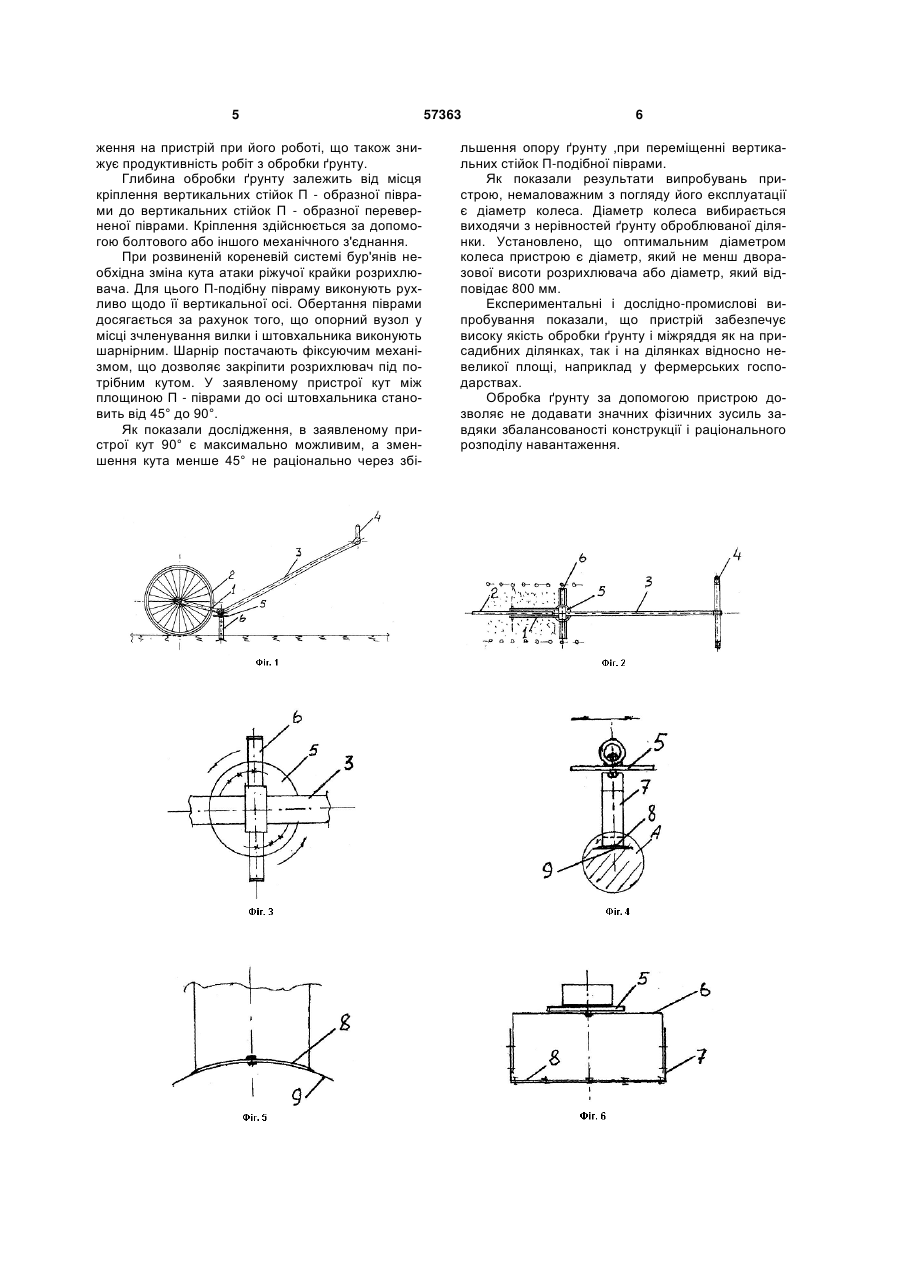

1. Пристрій для міжрядної обробки ґрунту, що включає несучу раму з ріжучим елементом, ручки керування і колесо, який відрізняється тим, що несуча рама складається з опорної вилки, між твірними якої розміщене колесо, при цьому опорна вилка під кутом зчленована зі штовхачем, оснащеним рукоятками керування, а в місці зчленування штовхача з вилкою встановлений опорний вузол, до якого закріплений розпушувач-культиватор у вигляді П-подібної піврами, до якої закріплена з можливістю переміщення і фіксації П-подібна перевернута піврама, яка складається з вертикаль 3 очищення і вимагає додаткових зусиль при розпушуванні ґрунту. Істотним недоліком відомого пристрою є те, що при його роботі складно фіксувати глибину оброблюваного шару. Це призводить до нерівномірного ушкодження кореневої системи бур'янів і внаслідок цього погіршення якості очищення оброблюваної ділянки. Крім того, неякісне керування різальним інструментом визначає його нерівномірне заглиблення і розпушування ґрунту. Завданням корисної моделі є вдосконалення конструкції пристрою для міжрядної обробки ґрунту за рахунок того, що робочий орган виконують у вигляді двох П-образних піврам, з'єднаних між собою з можливістю зміни ширини захоплення оброблюваного ґрунту і зміни кута площини робочого органа стосовно штовхальника. Реалізація корисної моделі дозволяє: - забезпечити можливість обробки ґрунту при різній ширині заходки; - сполучати ефективність обробки ґрунту і ушкодження кореневої системи бур'янів; - змінювати кут атаки різального інструменту в широкому діапазоні залежно від потужності кореневої системи бур'янів і щільності ґрунту; - забезпечувати високу якість обробки ґрунту і видалення бур'янів за рахунок можливості виконання зворотно-поступального переміщення різального інструменту при виконанні його обоюдогострим; - мінімізувати фізичний вплив на пристрій людиною при обробці ґрунту за рахунок керованої величини заглиблення ріжучого елемента. Поставлене завдання вирішується за рахунок того, що пристрій для міжрядної обробки ґрунту включає несучу раму з ріжучим елементом, ручки керування і колесо. Відповідно до корисної моделі, несуча рама складається з опорної вилки між утворюючими якої розміщене колесо, при цьому опорна вилка під кутом зчленована зі штовхальником постаченим рукояткою керування. У місці зчленування штовхальника з вилкою встановлений опорний вузол до якого закріплений розрихлювачкультиватор у вигляді П-подібної піврами до якої закріплена П-подібна перевернена піврама, яка складається з вертикальних стійок і горизонтальної несучої планки із закріпленим обоюдогострим ріжучим елементом розрихлювача. Для зміни кута атаки ріжучої крайки розрихлювача опорний вузол виконаний з можливістю обертання і фіксації положення площини П-подібної піврами під кутом до осі штовхальника від 45° до 90°. Для зміни ширини заходки, залежно від потужності кореневої системи бур'янів і ширини міжряддя рослин, горизонтальна несуча планка Пподібної перевернутої піврами виконана з можливістю зміни довжини і відповідно обоюдогострого ріжучого елемента розрихлювача від 250 до 700 мм. Для зниження зусилля при переміщенні пристрою, діаметр колеса повинен бути не менш чим 57363 4 в 2 рази перевищувати висоту вертикальних елементів П-образної піврами. Заявлена корисна модель ілюструється схемами, де на Фіг.1 показана вертикальна проекція пристрою; на Фіг.2 - вид зверху на пристрій; на Фіг.3 - вид зверху на опорний вузол, що фіксує Пподібну півраму; на Фіг.4 - вид збоку на опорний вузол фіксуючий П-подібну півраму; на Фіг.5 - вид А фігури 4; на Фіг.6 - вид попереду на опорний вузол фіксуючий П-подібну півраму. Заявлений пристрій містить у собі несучу раму, яка складається з опорної вилки 1 між утворюючими якої розміщене колесо 2. Опорна вилка 1 під кутом зчленована зі штовхальником 3 постаченим рукояткою керування 4. У місці зчленування штовхальника 3 з вилкою 1 установлений опорний вузол 5 до якого закріплений розрихлювачкультиватор у вигляді П-подібної піврами 6 до якої, відповідно, закріплена з можливістю переміщення і фіксації П-подібна перевернена піврама 7, яка складається з вертикальних стійок з'єднаних між собою несучою планкою 8 із закріпленим до неї обоюдогострим ріжучим елементом 9 розрихлювача. Опорний вузол 5 може бути виконаний шарнірно з можливістю обертання і фіксації положення площини П-подібної піврами 6 під кутом до осі штовхальника 3 від 45° до 90°. Несуча планка 8 П-подібної перевернутої піврами 7 може бути виконана з можливістю зміни довжини і, відповідно, довжини обоюдогострого ріжучого елемента розрихлювача 9 від 250 до 700 мм. Діаметр колеса 2 може бути не менш чим в 2 рази перевищувати висоту вертикальних елементів П-подібної піврами 6. Заявлена корисна модель реалізується в такий спосіб. При обробці і попередній підготовці ґрунту пристрій переміщається за допомогою колеса за допомогою якого забезпечують спрямований рух. Переміщення пристрою здійснюється шляхом додатка поздовжнього зусилля штовхальникові. Утримується пристрій за допомогою симетрично розташованих рукояток управління. Вплив на грунт забезпечують обоюдогострим розрихлювачем, закріпленим до несучої планки. Обоюдогостра форма розрихлювача дозволяє виконувати зворотно-поступальні робочі переміщення пристрою, що дозволяє у два рази збільшити вплив на грунт при подоланні фіксованої дистанції. Обробка ґрунту після сходів рослин у міжрядді виконується з урахуванням ширини вільного простору між рослинами. Ширина обробки грунту і, відповідно, кореневої системи бур'янів у міжрядді визначається відстанню між вертикальними стійками П-подібної піврами і відстанню між вертикальними стійками приєднаної до неї П-подібної переверненої піврами. Дослідження показали, що ширина між стійками змінюється в межах 250 до 700 мм. При ширині заходки менш 250 мм зменшується продуктивність переробки ґрунту, а при ширині заходки понад 700 мм невиправдано збільшується питоме наванта 5 ження на пристрій при його роботі, що також знижує продуктивність робіт з обробки ґрунту. Глибина обробки ґрунту залежить від місця кріплення вертикальних стійок П - образної піврами до вертикальних стійок П - образної переверненої піврами. Кріплення здійснюється за допомогою болтового або іншого механічного з'єднання. При розвиненій кореневій системі бур'янів необхідна зміна кута атаки ріжучої крайки розрихлювача. Для цього П-подібну півраму виконують рухливо щодо її вертикальної осі. Обертання піврами досягається за рахунок того, що опорний вузол у місці зчленування вилки і штовхальника виконують шарнірним. Шарнір постачають фіксуючим механізмом, що дозволяє закріпити розрихлювач під потрібним кутом. У заявленому пристрої кут між площиною П - піврами до осі штовхальника становить від 45° до 90°. Як показали дослідження, в заявленому пристрої кут 90° є максимально можливим, а зменшення кута менше 45° не раціонально через збі 57363 6 льшення опору ґрунту ,при переміщенні вертикальних стійок П-подібної піврами. Як показали результати випробувань пристрою, немаловажним з погляду його експлуатації є діаметр колеса. Діаметр колеса вибирається виходячи з нерівностей ґрунту оброблюваної ділянки. Установлено, що оптимальним діаметром колеса пристрою є діаметр, який не менш дворазової висоти розрихлювача або діаметр, який відповідає 800 мм. Експериментальні і дослідно-промислові випробування показали, що пристрій забезпечує високу якість обробки ґрунту і міжряддя як на присадибних ділянках, так і на ділянках відносно невеликої площі, наприклад у фермерських господарствах. Обробка ґрунту за допомогою пристрою дозволяє не додавати значних фізичних зусиль завдяки збалансованості конструкції і раціонального розподілу навантаження. 7 Комп’ютерна верстка Л. Купенко 57363 8 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
