Номер патенту: 73521

Опубліковано: 25.09.2012

Автор: Чуйко Віктор Андрійович

Завантажити PDF файл.

Формула / Реферат

Машина постійного струму, що складається із станини в формі труби з підшипниковими щитами і елементами кріплення, яка фіксує два ідентичних осердя із листів електротехнічної сталі у формі циліндра, кожне з обмоткою якоря, і обмоток збудження, розщеплених на два плеча, що знаходяться в окремих пластикових кожушках, одягнених на зовнішню поверхню станини, а також якоря, яка відрізняється тим, що осердя встановлені на зовнішню поверхню станини і розміщені з двох сторін обмотки збудження, причому кожна з них має на зовнішній поверхні радіальні пази, в які вкладена двошарова якірна обмотка (подвійне білчине колесо), а якір, як частину магнітного кола збудження, виконано у формі обичайки із феромагнітною матеріалу по довжині двох осердь, і кожушок збудження з відповідним повітряним зазором охоплює осердя і опирається втулками ковзання на підшипникові щити із немагнітної сталі.

Текст

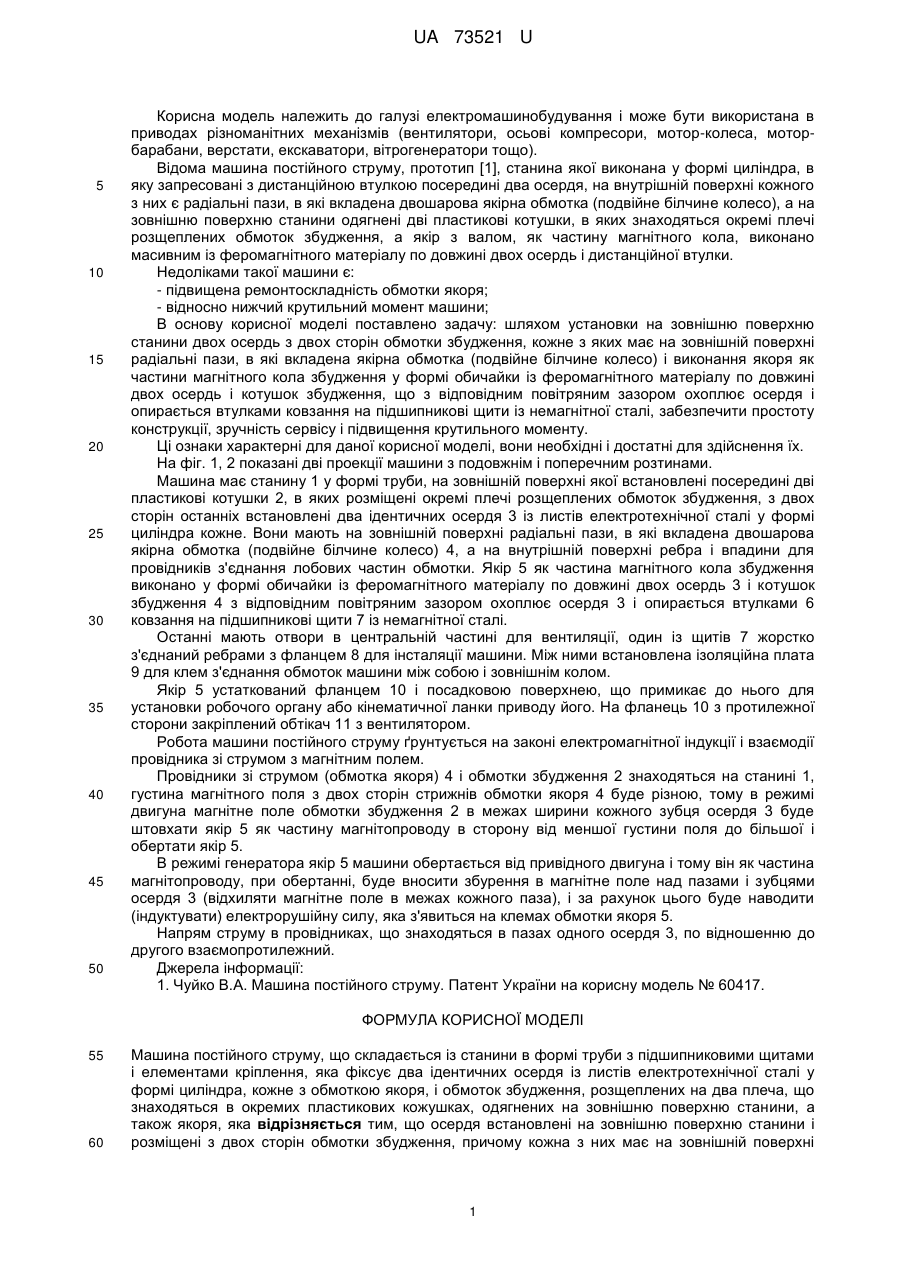

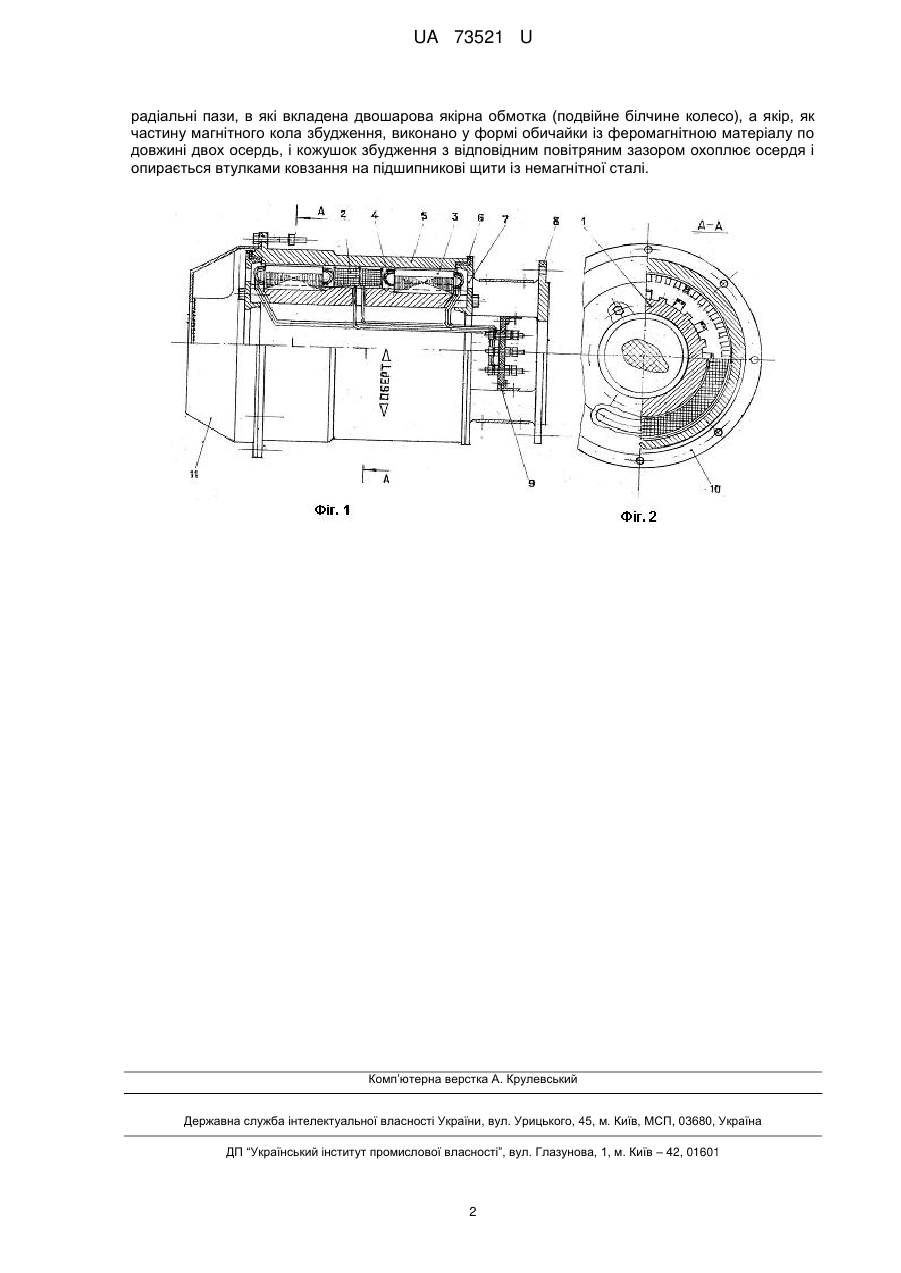

Реферат: UA 73521 U UA 73521 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі електромашинобудування і може бути використана в приводах різноманітних механізмів (вентилятори, осьові компресори, мотор-колеса, моторбарабани, верстати, екскаватори, вітрогенератори тощо). Відома машина постійного струму, прототип [1], станина якої виконана у формі циліндра, в яку запресовані з дистанційною втулкою посередині два осердя, на внутрішній поверхні кожного з них є радіальні пази, в які вкладена двошарова якірна обмотка (подвійне білчине колесо), а на зовнішню поверхню станини одягнені дві пластикові котушки, в яких знаходяться окремі плечі розщеплених обмоток збудження, а якір з валом, як частину магнітного кола, виконано масивним із феромагнітного матеріалу по довжині двох осердь і дистанційної втулки. Недоліками такої машини є: - підвищена ремонтоскладність обмотки якоря; - відносно нижчий крутильний момент машини; В основу корисної моделі поставлено задачу: шляхом установки на зовнішню поверхню станини двох осердь з двох сторін обмотки збудження, кожне з яких має на зовнішній поверхні радіальні пази, в які вкладена якірна обмотка (подвійне білчине колесо) і виконання якоря як частини магнітного кола збудження у формі обичайки із феромагнітного матеріалу по довжині двох осердь і котушок збудження, що з відповідним повітряним зазором охоплює осердя і опирається втулками ковзання на підшипникові щити із немагнітної сталі, забезпечити простоту конструкції, зручність сервісу і підвищення крутильного моменту. Ці ознаки характерні для даної корисної моделі, вони необхідні і достатні для здійснення їх. На фіг. 1, 2 показані дві проекції машини з подовжнім і поперечним розтинами. Машина має станину 1 у формі труби, на зовнішній поверхні якої встановлені посередині дві пластикові котушки 2, в яких розміщені окремі плечі розщеплених обмоток збудження, з двох сторін останніх встановлені два ідентичних осердя 3 із листів електротехнічної сталі у формі циліндра кожне. Вони мають на зовнішній поверхні радіальні пази, в які вкладена двошарова якірна обмотка (подвійне білчине колесо) 4, а на внутрішній поверхні ребра і впадини для провідників з'єднання лобових частин обмотки. Якір 5 як частина магнітного кола збудження виконано у формі обичайки із феромагнітного матеріалу по довжині двох осердь 3 і котушок збудження 4 з відповідним повітряним зазором охоплює осердя 3 і опирається втулками 6 ковзання на підшипникові щити 7 із немагнітної сталі. Останні мають отвори в центральній частині для вентиляції, один із щитів 7 жорстко з'єднаний ребрами з фланцем 8 для інсталяції машини. Між ними встановлена ізоляційна плата 9 для клем з'єднання обмоток машини між собою і зовнішнім колом. Якір 5 устаткований фланцем 10 і посадковою поверхнею, що примикає до нього для установки робочого органу або кінематичної ланки приводу його. На фланець 10 з протилежної сторони закріплений обтікач 11 з вентилятором. Робота машини постійного струму ґрунтується на законі електромагнітної індукції і взаємодії провідника зі струмом з магнітним полем. Провідники зі струмом (обмотка якоря) 4 і обмотки збудження 2 знаходяться на станині 1, густина магнітного поля з двох сторін стрижнів обмотки якоря 4 буде різною, тому в режимі двигуна магнітне поле обмотки збудження 2 в межах ширини кожного зубця осердя 3 буде штовхати якір 5 як частину магнітопроводу в сторону від меншої густини поля до більшої і обертати якір 5. В режимі генератора якір 5 машини обертається від привідного двигуна і тому він як частина магнітопроводу, при обертанні, буде вносити збурення в магнітне поле над пазами і зубцями осердя 3 (відхиляти магнітне поле в межах кожного паза), і за рахунок цього буде наводити (індуктувати) електрорушійну силу, яка з'явиться на клемах обмотки якоря 5. Напрям струму в провідниках, що знаходяться в пазах одного осердя 3, по відношенню до другого взаємопротилежний. Джерела інформації: 1. Чуйко В.А. Машина постійного струму. Патент України на корисну модель № 60417. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Машина постійного струму, що складається із станини в формі труби з підшипниковими щитами і елементами кріплення, яка фіксує два ідентичних осердя із листів електротехнічної сталі у формі циліндра, кожне з обмоткою якоря, і обмоток збудження, розщеплених на два плеча, що знаходяться в окремих пластикових кожушках, одягнених на зовнішню поверхню станини, а також якоря, яка відрізняється тим, що осердя встановлені на зовнішню поверхню станини і розміщені з двох сторін обмотки збудження, причому кожна з них має на зовнішній поверхні 1 UA 73521 U радіальні пази, в які вкладена двошарова якірна обмотка (подвійне білчине колесо), а якір, як частину магнітного кола збудження, виконано у формі обичайки із феромагнітною матеріалу по довжині двох осердь, і кожушок збудження з відповідним повітряним зазором охоплює осердя і опирається втулками ковзання на підшипникові щити із немагнітної сталі. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2

Дивитися

Додаткова інформація

Назва патенту англійською

Dc machine

Автори англійською

Chuiko Viktor Andriiovych

Назва патенту російською

Машина постоянного тока

Автори російською

Чуйко Виктор Андреевич

МПК / Мітки

МПК: H02K 23/00, H02K 23/26

Мітки: постійного, струму, машина
