Автоматичний магнітний захоплювач

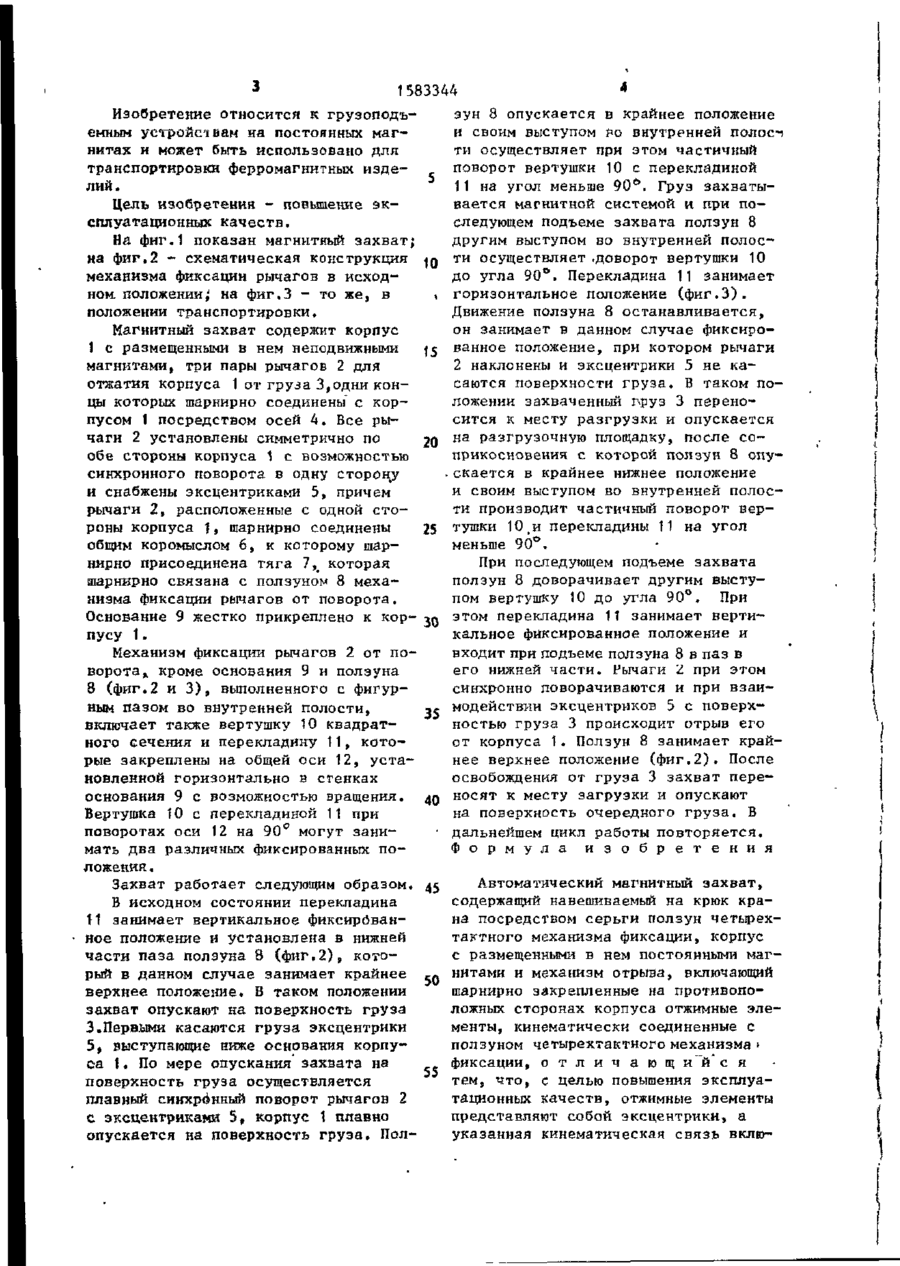

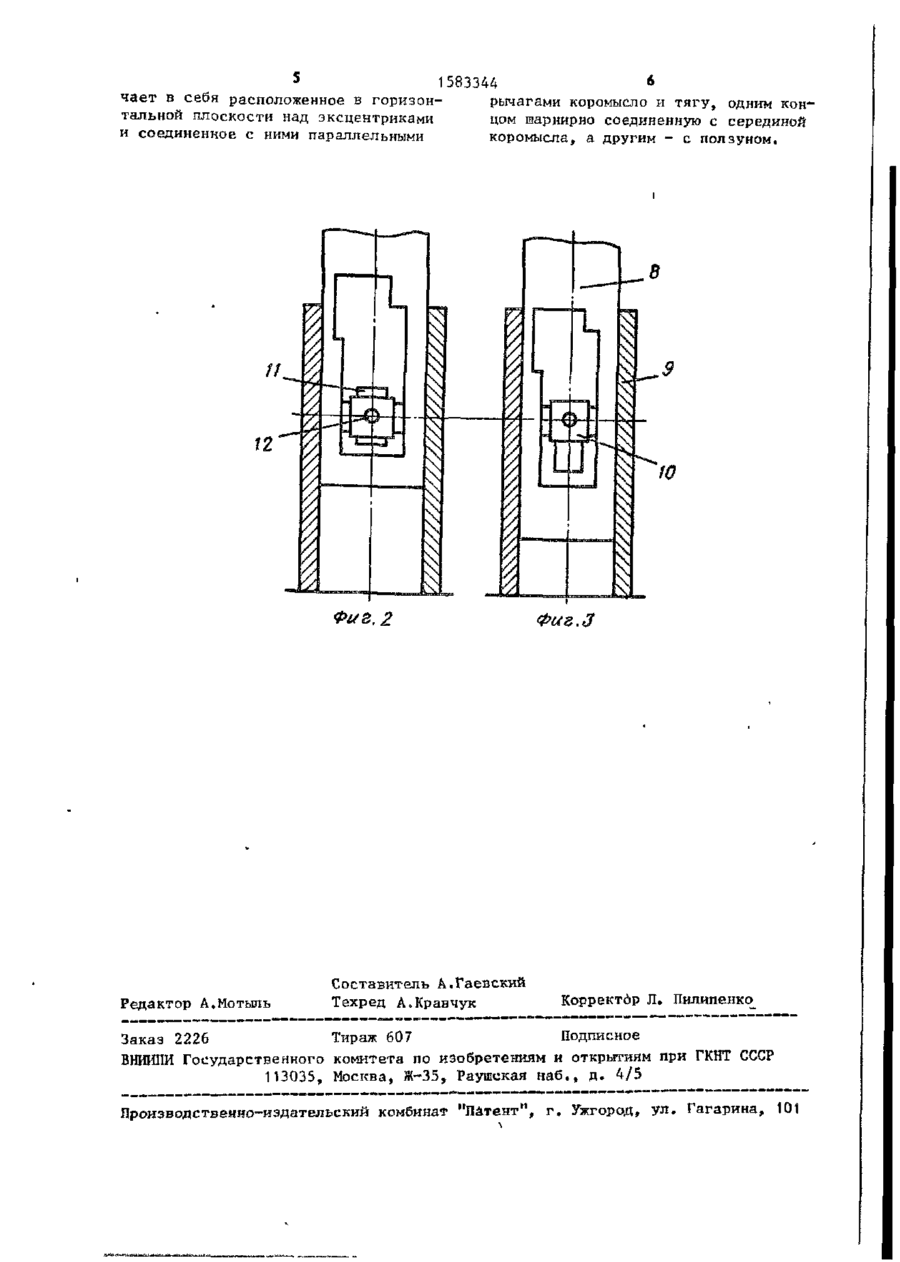

Изобретение относится к магнитным грузозахватным органам на посто янных магнитах, предназначенных для транспортировки грузов из ферромагнитных материалов. Цель изобретенияулучшение эксплуатационных качеств. Устройство содержит корпус 1 с размещенными в нем неподвижными магнитами и механизм размыкания магнитного потока. Рычаги 2 снабжены эксцентриками и установлены симметрично по обе стороны корпуса с возможностью синхронного поворота в одну сторону. Это позволяет устранить трение эксцентриков о поверхность груза и уменьшить их износ. 3 ил. І фие.і 1583344 Изобретение относится к грузоподъемным устройствам на постоянных магнитах и может быть использовано для транспортировки ферромагнитных изделий. Цель изобретения - повышение эксплуатационных качеств. На фиг.1 показан магнитный захват; на фиг.2 - схематическая конструкция механизма фиксации рычагов в исходном, положении; на фиг.З - то же, в положении транспортировки. Магнитный захват содержит корпус 1 с размещенными в нем неподвижными магнитами, три пары рычагов 2 для отжатия корпуса 1 от груза 3,одни концы которых шарнирно соединены" с корпусом 1 посредством осей 4. Все рычаги 2 установлены симметрично по обе стороны корпуса 1 с возможностью синхронного поворота в одну сторону и снабжены эксцентриками 5, причем рычаги 2, расположенные с одной стороны корпуса J, шарнирно соединены общим коромыслом 6, к которому шарнирно присоединена тяга 7К которая шарнирно связана с ползуном 8 механизма фиксации рычагов от поворота. Основание 9 жестко прикреплено к корпусу 1. Механизм фиксации рычагов 2 от поворота* кроме основания 9 и ползуна 8 (фиг.2 и 3 ) , выполненного с фигурным пазом во внутренней полости, включает также вертушку 10 квадратного сечения и перекладину 11, которые закреплены на общей оси 12, установленной горизонтально в стенках основания 9 с возможностью вращения. Вертушка 10 с перекладиной 11 при поворотах оси 12 на 90° могут занимать два различных фиксированных положения . Захват работает следующим образом. В исходном состоянии перекладина t1 занимает вертикальное фиксированное положение и установлена в нижней части паза ползуна 8 (фиг.2), который в данном случае занимает крайнее верхнее положение. В таком положении захват опускают на поверхность груза 3.Первыми касаются груза эксцентрики 5$ выступающие ниже основания корпуса 1• По мере опускания захвата на поверхность груза осуществляется плавный синхрднный поворот рычагов 2 с эксцентриками 5» корпус 1 плавно опускается на поверхность груза. Пол зун 8 опускается в крайнее положение и своим выступом Ро внутренней полосі ти осуществляет при этом частичный поворот вертушки 10 с перекладиной 11 на угол меньше 90°. Груз захватывается магнитной системой и при последующем подъеме захвата ползун 8 другим выступом во внутренней полос10 ти осуществляет .доворот вертушки 10 до угла 90°. Перекладина 11 занимает горизонтальное положение (фиг.З). Движение ползуна 8 останавливается, он занимает в данном случае фиксиро15 ванное положение, при котором рычаги 2 наклонены и эксцентрики 5 не касаются поверхности груза. В таком положении захваченный пруз 3 переносится к месту разгрузки и опускается на разгрузочную площадку, после со20 прикосновения с которой ползун 8 опу.скается в крайнее нижнее положение и своим выступом во внутренней полости производит частичный поворот вер25 тушки 10 ,и перекладины 11 на угол меньше 90°. При последующем подъеме захвата ползун 8 доворачивает другим выступом вертушку 10 до угла 90°. При этом перекладина 11 занимает вертикальное фиксированное положение и входит при подъеме ползуна 8 в паз в его нижней части. Рычаги 2 при этом синхронно поворачиваются и при взаимодействии эксцентриков 5 с поверх35 ностью груза 3 происходит отрыв его от корпуса 1. Ползун 8 занимает крайнее верхнее положение (фиг.2). После освобождения от груза 3 захват переносят к месту загрузки и опускают 40 на поверхность очередного груза. В дальнейшем цикл работы п о в т о р я е т с я . Ф о р м у л а и з о б р е т е н и я Автоматический магнитный захват, содержащий навешиваемый на крюк крана посредством серьги ползун четырехтактного механизма фиксации, корпус с размещенными в нем постоянными магнитами и механизм отрыва, включающий 50 шарнирио закрепленные на противоположных сторонах корпуса отжимные элементы, кинематически соединенные с ползуном четырехтактного механизма > фиксации, о т л и ч а ю щ и й"с я 55 тем, что, с целью повышения эксплуатационных качеств, отжимные элементы представляют собой эксцентрики, а указанная кинематическая связь вклю 45 5 1583344 * чает в себя расположенное в горизонрычагами коромысло и тягу, одним контапьной плоскости над эксцентриками цом шарнирно соединенную с серединой и соединенное с ними параллельными коромысла, а другим - с ползуном. Фив. 2 Редактор А,Мотыль Составитель А.Гаевский Техред А.Кравчук Фиг.З Корректор Л. Пилипенко Заказ 2226 Тираж 607 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г, Ужгород, ул. Гагарина, 101 • (
