Комбінований робочий орган дискових грунтообробних знарядь

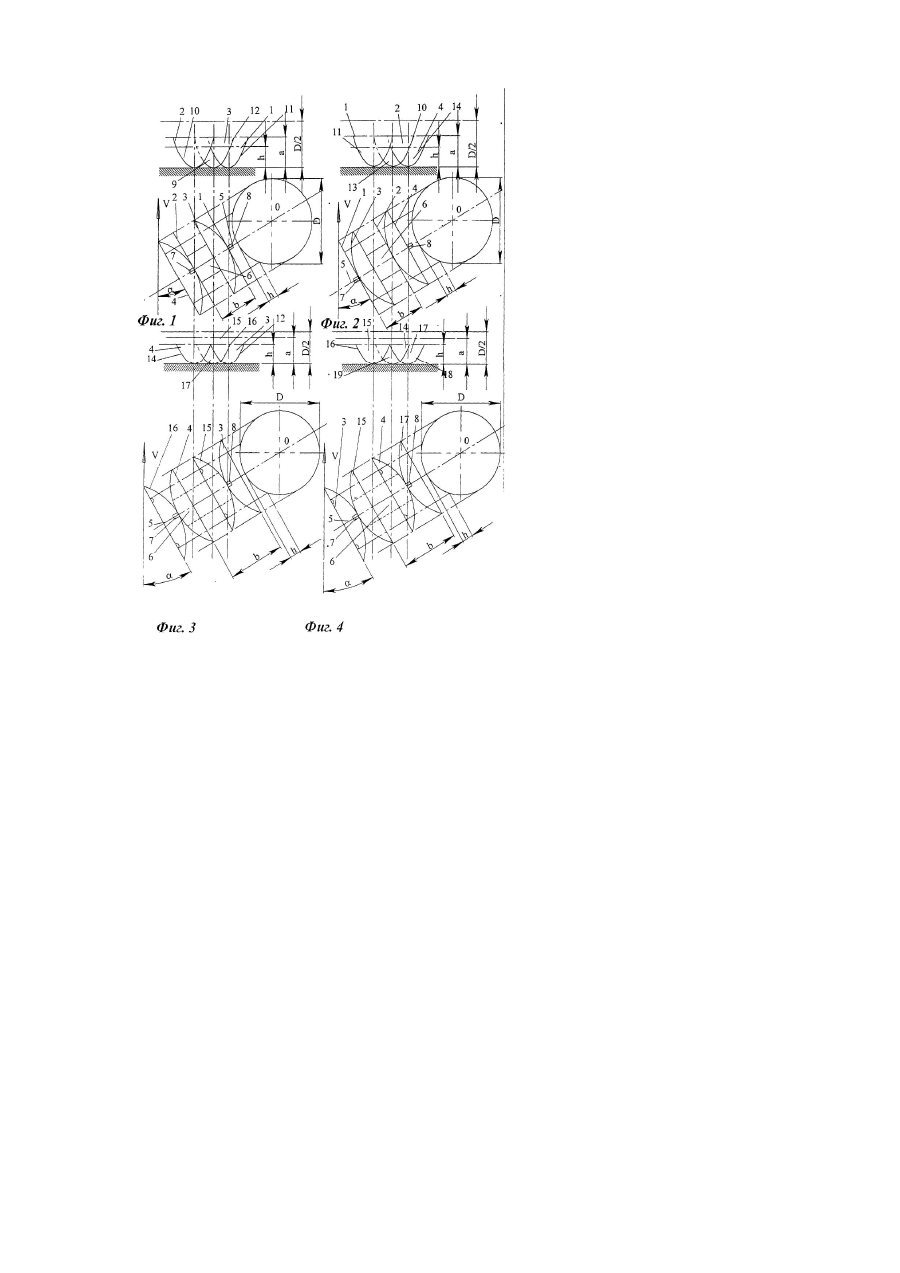

Винахід відноситься до області сільськогосподарського машинобудування, зокрема, до ґрунтообробних, посівних і посадкових машин. Аналогами типу С3-3,6, з ЛДС - 6 і картоплесадженки типа СН - 4Б, в яких як загортаючі робочі органи використовуються плоскі і сферичні диски. Прототипами є ґрунтообробні машини, робочими органами яких являються плоскі і сферичні диски: дискові ножі лемішних плугів, сферичні диски лущильників, борон і дискових плугів. Відоме застосування плоских дисків як робочих органів лущильників для обробітку ґрунтів, які піддаються вітровій ерозії. Плоский диск не забивається рослинними рештками, оброблює грунт без обороту скиби, зберігаючи стерню. Однак він погано заглиблюється в грунт, якщо він пересохнув. Це приводить до скорочення корисного часу роботи ґрунтообробного знаряддя (лущильника, борони, плуга). /Кленін Н.І., Сакун В.А. Сільськогосподарські і меліоративні машини. - М.; Колос, 1994 - 751 с, с 152/. Широко застосовуються, наприклад, на лущильниках робочі органи у вигляді гладких сферичних дисків. Вони забезпечують хорошу якість роботи при нормальній вологості ґрунту на глибині 6...15см. Суцільне гладке лезо диска в більшості випадків виштовхує корінь бур’яну, залишаючи його нерозрізаним і витрачаючи зайву енергію. / Ціммерман М.З. Робочі органи грунтооброблювальних машин. - М.; Машинобудування, 1978. - 295с, с.237/. Сферичні диски з вирізним лезом для борін застосовують для первинного обробітку важких задернілих ґрунтів. Вони ефективно розрізають рослинні рештки, витрачаючи менше енергії, чим диски з гладкою різальною кромкою. /Синєоков Г.Н., Панов І.М. теорія і розрахунок грунтооброблювальних машин. -М.; Машинобудування, 1977. -328 с, С.218-219/. Всі типи дисків після проходу залишають під розпущеним шаром незруйновані гребні, висота яких є показником якості дискування. /Орманджі К.С. Контроль якості польових робіт. Довідник. - М.; Росагропромвидав, 1991. - 191 с, с.34/. Усунути відмічені недоліки можна, якщо використати пропонований комбінований робочий орган і спосіб його застосування. Для лущення стерні зернових колосових культур на легких за механічним складом ґрунтах, вологість яких в межах допустимого агротехнічного терміну знижується і грунт стає сухим, до того ж заплилим і переущільненим, для таких ґрунтів пропонується комбінований робочий орган (фіг.1), в якому, з метою підвищення якості обробітку ґрунту шляхом зниження гребінців дна борозни і тривалості роботи за рахунок самозаточування, на осі батареї з тильної сторони сферичних дисків змонтовані плоскі чи сферичні диски без можливості прокручування їх на осі, але з можливістю повороту осі на 180 градусів. Комбінований робочий орган складається із стандартних деталей: переднього 1 і заднього 2 плоских дисків; сферичних 3 і 4 дисків з гладкими різальними кромками; квадратного валу 5; розпірної шпульки 6 і часток 7 і 8, що забезпечує їх самозаточування. При русі робочого органу під кутом атаки l до напряму руху зі швидкістю V диски обертаються разом з квадратним валом 5, заглиблюючись на величину а. Плоскі диски 1 і 2 лущать грунт, утворюючи гребінь 9 різальними кромками 10 і 11 (фіг. 2), висотою рівною h. Сферичні диски 3 і 4 руйнують гребні. На схемі показаний зріз гребня 9 кромкою 12 сферичного диска 3. По мірі підсихання грунту її лущення плоскими дисками утруднюється з погіршенням якості. В цьому випадку комбінований робочий орган повертають на 180 градусів (фіг.3). В результаті гребень 13, утворений сферичними дисками 3 і 4, руйнується кромкою 10 плоского диска 2 (фіг.4). Відмітимо, що після повороту на 180 градусів диски зношуються з протилежної сторони, що підвищує в 2 рази термін їх служби. Для лущення важких за механічним складом фунтів, як після стерньових попередників, так і для оброблення скиб ріллі, відвалених плужними корпусами при оптимальній вологості, пропонується робочий орган ( фіг.5). Він відрізняється від розглянутих поєднанням сферичних дисків з гладкими і з вирізними різальними кромками. При русі під кутом l до напрямку швидкості l сферичний диск 3 з гладкою різальною кромкою 12 лущить грунт. Гребінь 17, утворений дисками 3 і 4, руйнується сферичними дисками з вирізними різальними кромками (фіг.6). По мірі підсихання грунту для полегшення роботи сферичних дисків 3 і 4 робочий орган повертають на 180 градусів (фіг.7). В результаті гребінь 19, утворений дисками 15 і 17, зрізається кромками 14 сферичного диска 4. Пропоновані комбіновані робочі органи застосовуються в залежності від природньо-кліматичних умов, вони дозволяють збільшити тривалість роботи в два рази за рахунок самозаточування і якості обробітку грунту шляхом знищення гребінців дна борозни. Це, в свою чергу, зумовлює збільшення урожайності, зниження енергометалозатрат, підвищення агрономічної та інженерної культури сільськогосподарського виробництва.
