Диск грунтообробних знарядь

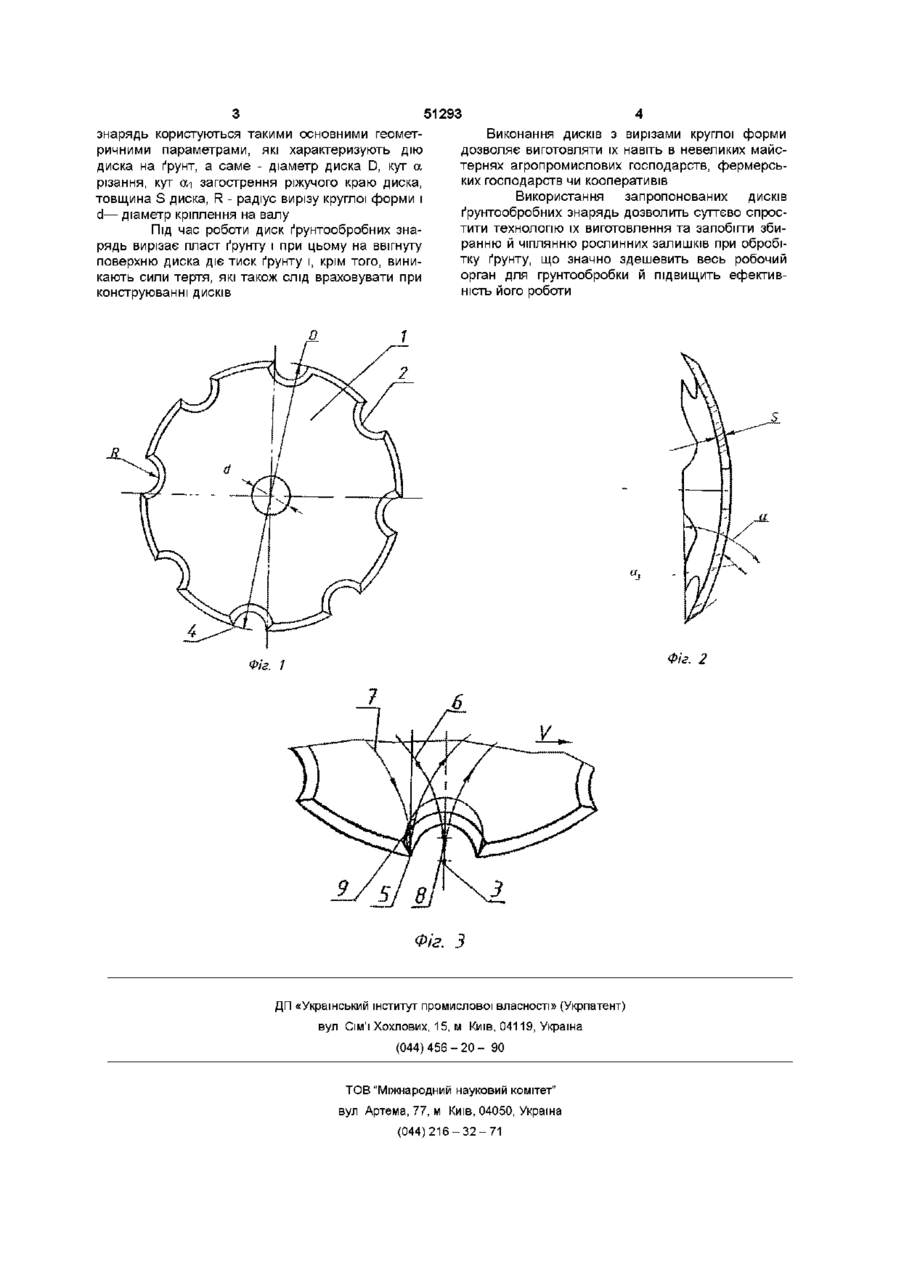

Диск ґрунтообробних знарядь, що має сферичну форму й вирізи на ЗОВНІШНІЙ його стороні, який відрізняється тим, що вирізи мають круглу форму, а центр їх розміщено на обрисі диска або за ним Винахід відноситься до сільськогосподарського машинобудування, зокрема, до робочих органів для обробітку ґрунту, і може використовуватися в ґрунтообробних машинах виготовлення з вирізами круглої форми на ЗОВНІШНІЙ стороні диска, що забезпечує спрощення технологи виготовлення і підвищення ефективності його роботи Вказана задача досягається тим, що, в диску ґрунтообробних знарядь, що має сферичну форму й вирізи на ЗОВНІШНІЙ його стороні, новим є те, що вирізи мають круглу форму, а центр вирізу розміщено на обрисі диска або за ним Така форма вирізів на ЗОВНІШНІЙ стороні диска ґрунтообробних знарядь, яка виконується методом фрезерування, призводить до спрощення технологи виготовлення, за рахунок обертання однієї фрези, а також усувається тенденція збирати й чіпляти рослинні залишки при обробітку ґрунту На фіг 1 зображено диск, вигляд спереду, на фіг 2 - диск, вигляд збоку, на фіг 3 - схема для визначення форми вирізу Диск ґрунтообробних знарядь 1 має сферичну форму й вирізи 2 круглої форми, а центр 3 вирізу розміщено на обрисі 4 диска або за ним Так, розглянувши точки 3 і 5 диска ґрунтообробних знарядь, які під час роботи диска перекочуються по циклоїді за траєкторіями 6 і 7 ВІДПОВІДНО, то видно, що виконання вирізів 2 у вигляді кола з центром 3 на обрисі 4 диска, дозволяє рівномірно без явища інтерференції (тобто подвійної дії на шар ґрунту) проводити кришіння ґрунту В той же час, якщо центр кола лежить не на обрисі диска і не за ним, як наприклад точка 8, то при роботі створюється зона 9 залипання рослинних рештків в якій буде проходити інтерференція При конструюванні дисків ґрунтообробних ВІДОМІ ДИСКИ ґрунтообробних знарядь, що ви конані у вигляді маточини й обода, з'єднаних циклоїдальними спицями з увігнуто-опуклим поперечним перерізом, який зорієнтований за гвинтовою поверхнею, передня напрямна якої співпадає з передньою циклоїдальною кромкою спиці Вказані диски розміщені під кутом один до одного й встановлені на копачі для коренеплодів (див , наприклад, ас СРСР № 1130221, кл A01D 25/04, 1983) Недоліком вказаних дисків для ґрунтообробних знарядь є складність технології їх виготовлення З відомих дисків найбільш близьким за своєю технологічною сутністю є "Сферичний диск" (див опис в книзі "Теория, конструкция и расчет сельскохозяйственных машин" / Е С Босой, О В Верняев, И И Смирнов, Е Г Султан-Шах - М Машиностроение, 1977-568 с ) - прототип Цей диск має сферичну форму й вирізи на ЗОВНІШНІЙ ЙОГО стороні, які мають форму кута із округленою вершиною Недоліком відомих дисків ґрунтообробних знарядь є складність технології виготовлення поверхонь вирізів і низька надійність конструкції диска, а також вони мають тенденцію збирати й чіпляти рослинні залишки при обробітку ґрунту Таке явище викликано формою вирізів на ЗОВНІШНІЙ стороні диска ґрунтообробних знарядь В основу винаходу поставлено задачу удосконалити диск ґрунтообробних знарядь шляхом його СО Ю 51293 знарядь користуються такими основними геометричними параметрами, які характеризують дію диска на ґрунт, а саме - діаметр диска D, кут а різання, кут ои загострення ріжучого краю диска, товщина S диска, R - радіус вирізу круглої форми і d— діаметр кріплення на валу Під час роботи диск ґрунтообробних знарядь вирізає пласт ґрунту і при цьому на ввігнуту поверхню диска діє тиск ґрунту і, крім того, виникають сили тертя, які також слід враховувати при конструюванні дисків Виконання дисків з вирізами круглої форми дозволяє виготовляти їх навіть в невеликих майстернях агропромислових господарств, фермерських господарств чи кооперативів Використання запропонованих дисків ґрунтообробних знарядь дозволить суттєво спростити технологію їх виготовлення та запобігти збиранню й чіплянню рослинних залишків при обробітку ґрунту, що значно здешевить весь робочий орган для грунтообробки й підвищить ефективність його роботи Фіг. 2 Фіг. 1 V ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
