Установка для гартування скла

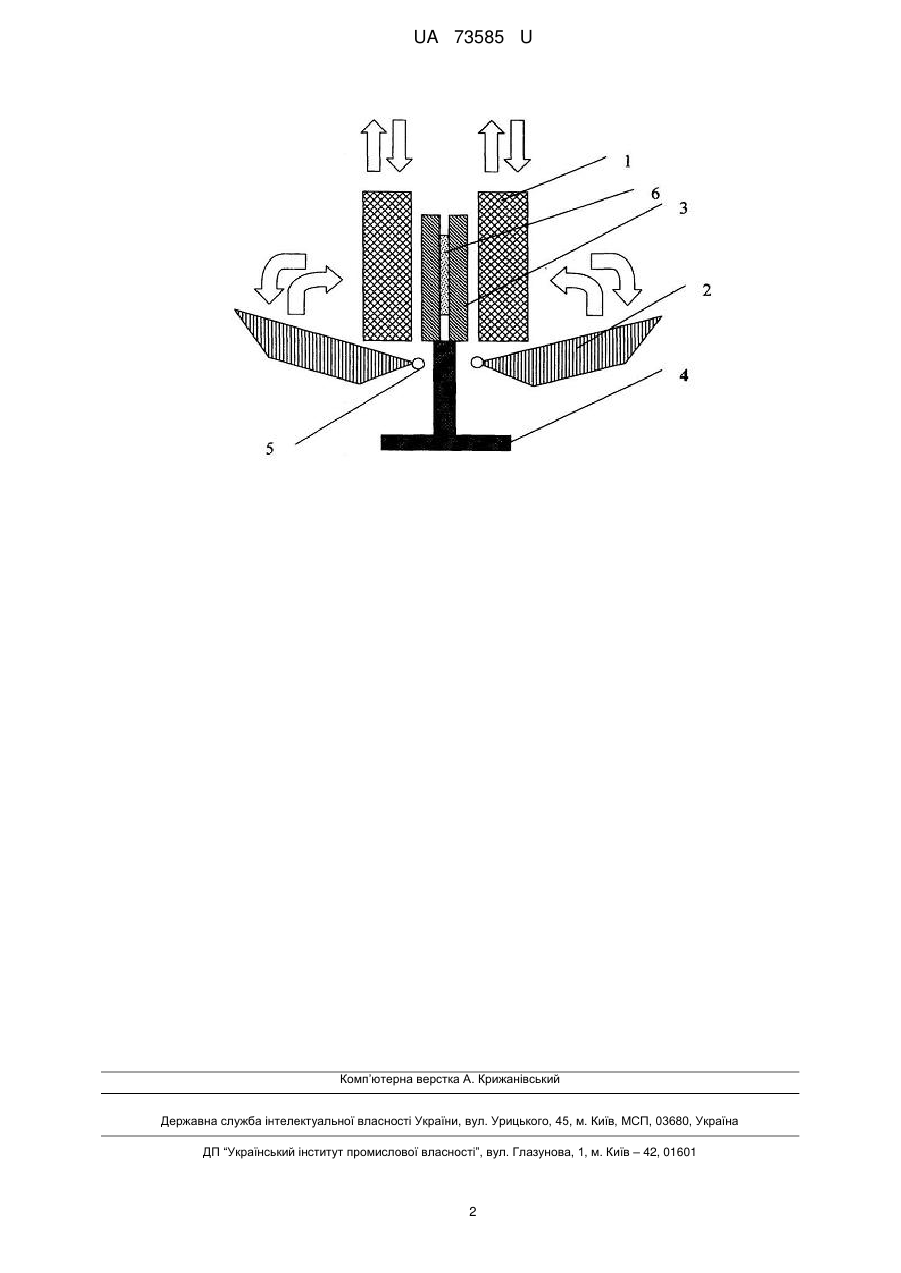

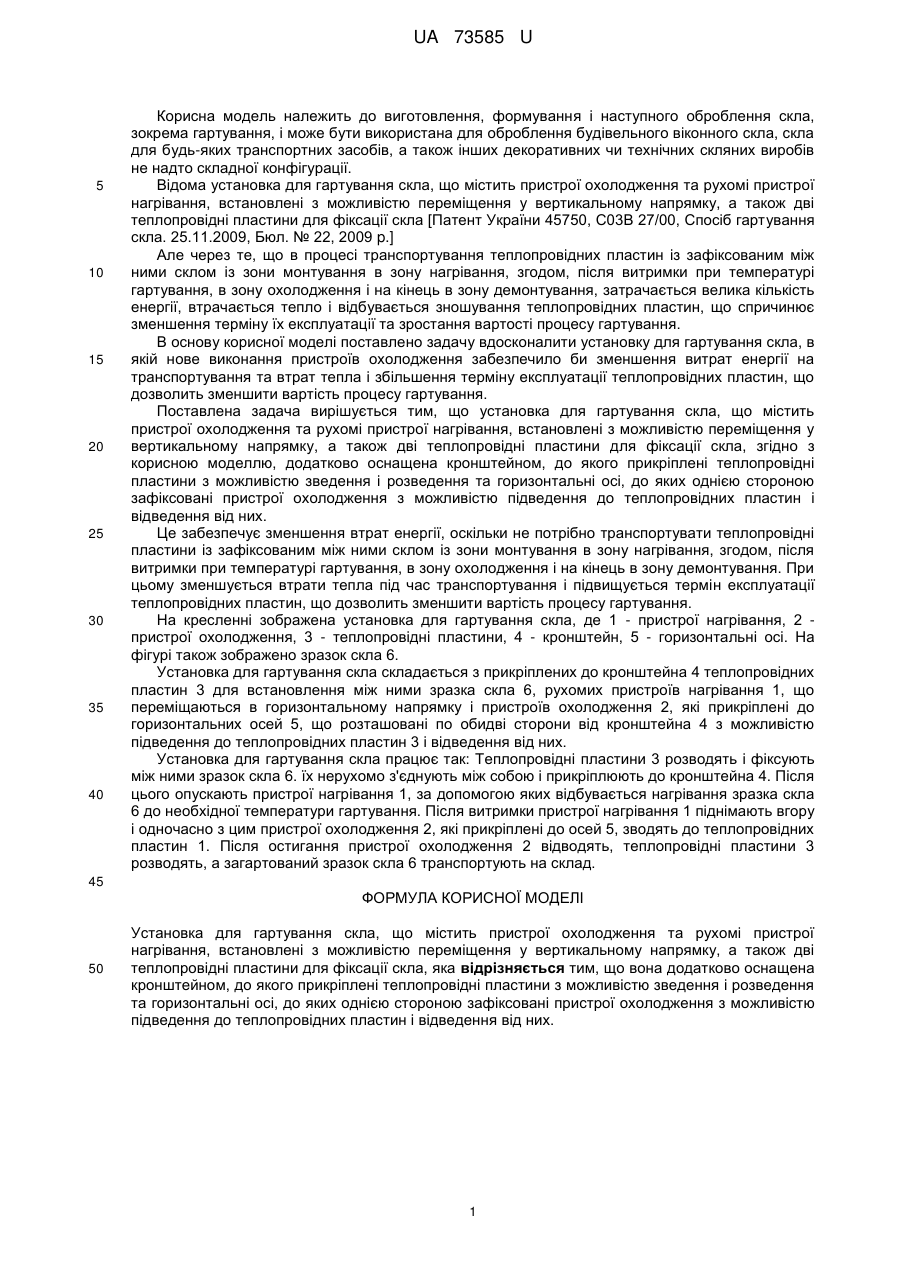

Реферат: UA 73585 U UA 73585 U 5 10 15 20 25 30 35 40 Корисна модель належить до виготовлення, формування і наступного оброблення скла, зокрема гартування, і може бути використана для оброблення будівельного віконного скла, скла для будь-яких транспортних засобів, а також інших декоративних чи технічних скляних виробів не надто складної конфігурації. Відома установка для гартування скла, що містить пристрої охолодження та рухомі пристрої нагрівання, встановлені з можливістю переміщення у вертикальному напрямку, а також дві теплопровідні пластини для фіксації скла [Патент України 45750, С03В 27/00, Спосіб гартування скла. 25.11.2009, Бюл. № 22, 2009 p.] Але через те, що в процесі транспортування теплопровідних пластин із зафіксованим між ними склом із зони монтування в зону нагрівання, згодом, після витримки при температурі гартування, в зону охолодження і на кінець в зону демонтування, затрачається велика кількість енергії, втрачається тепло і відбувається зношування теплопровідних пластин, що спричинює зменшення терміну їх експлуатації та зростання вартості процесу гартування. В основу корисної моделі поставлено задачу вдосконалити установку для гартування скла, в якій нове виконання пристроїв охолодження забезпечило би зменшення витрат енергії на транспортування та втрат тепла і збільшення терміну експлуатації теплопровідних пластин, що дозволить зменшити вартість процесу гартування. Поставлена задача вирішується тим, що установка для гартування скла, що містить пристрої охолодження та рухомі пристрої нагрівання, встановлені з можливістю переміщення у вертикальному напрямку, а також дві теплопровідні пластини для фіксації скла, згідно з корисною моделлю, додатково оснащена кронштейном, до якого прикріплені теплопровідні пластини з можливістю зведення і розведення та горизонтальні осі, до яких однією стороною зафіксовані пристрої охолодження з можливістю підведення до теплопровідних пластин і відведення від них. Це забезпечує зменшення втрат енергії, оскільки не потрібно транспортувати теплопровідні пластини із зафіксованим між ними склом із зони монтування в зону нагрівання, згодом, після витримки при температурі гартування, в зону охолодження і на кінець в зону демонтування. При цьому зменшується втрати тепла під час транспортування і підвищується термін експлуатації теплопровідних пластин, що дозволить зменшити вартість процесу гартування. На кресленні зображена установка для гартування скла, де 1 - пристрої нагрівання, 2 пристрої охолодження, 3 - теплопровідні пластини, 4 - кронштейн, 5 - горизонтальні осі. На фігурі також зображено зразок скла 6. Установка для гартування скла складається з прикріплених до кронштейна 4 теплопровідних пластин 3 для встановлення між ними зразка скла 6, рухомих пристроїв нагрівання 1, що переміщаються в горизонтальному напрямку і пристроїв охолодження 2, які прикріплені до горизонтальних осей 5, що розташовані по обидві сторони від кронштейна 4 з можливістю підведення до теплопровідних пластин 3 і відведення від них. Установка для гартування скла працює так: Теплопровідні пластини 3 розводять і фіксують між ними зразок скла 6. їх нерухомо з'єднують між собою і прикріплюють до кронштейна 4. Після цього опускають пристрої нагрівання 1, за допомогою яких відбувається нагрівання зразка скла 6 до необхідної температури гартування. Після витримки пристрої нагрівання 1 піднімають вгору і одночасно з цим пристрої охолодження 2, які прикріплені до осей 5, зводять до теплопровідних пластин 1. Після остигання пристрої охолодження 2 відводять, теплопровідні пластини 3 розводять, а загартований зразок скла 6 транспортують на склад. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Установка для гартування скла, що містить пристрої охолодження та рухомі пристрої нагрівання, встановлені з можливістю переміщення у вертикальному напрямку, а також дві теплопровідні пластини для фіксації скла, яка відрізняється тим, що вона додатково оснащена кронштейном, до якого прикріплені теплопровідні пластини з можливістю зведення і розведення та горизонтальні осі, до яких однією стороною зафіксовані пристрої охолодження з можливістю підведення до теплопровідних пластин і відведення від них. 1 UA 73585 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
