Спосіб гартування скла

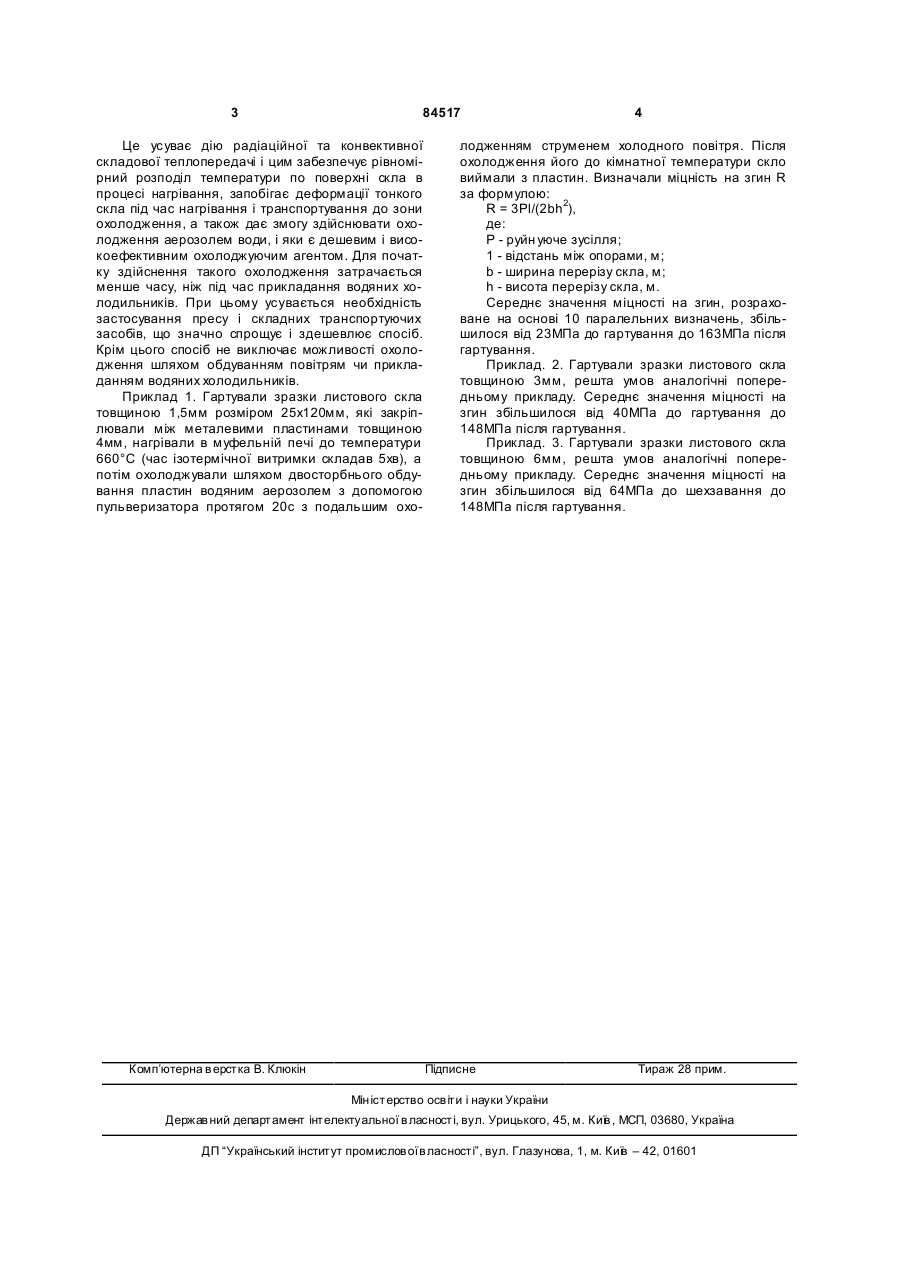

Спосіб гартування скла, який включає нагрівання скла до температури гартування і наступне охолодження його поверхні через шар твердого теплопровідного матеріалу, який відрізняється тим, що теплопровідний матеріал приводять у контакт зі склом перед початком нагрівання. (19) (21) a200710521 (22) 24.09.2007 (24) 27.10.2008 (46) 27.10.2008, Бюл.№ 20, 2008 р. (72) ЖЕПЛИНСЬКИЙ ТАРАС БОГДАНОВИЧ, UA, БОРОВЕЦЬ ЗЕНОН ІВАНОВИЧ, U A, ГОЛОВЧУК МИРОСЛАВ ЯРОСЛАВОВИЧ, U A (73) НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ "ЛЬВІВСЬКА ПОЛІТЕХНІКА", U A (56) SU 1368278 A1, 23.01.1988 SU 610805 A1, 15.06.1978 3 84517 Це усуває дію радіаційної та конвективної складової теплопередачі і цим забезпечує рівномірний розподіл температури по поверхні скла в процесі нагрівання, запобігає деформації тонкого скла під час нагрівання і транспортування до зони охолодження, а також дає змогу здійснювати охолодження аерозолем води, і яки є дешевим і високоефективним охолоджуючим агентом. Для початку здійснення такого охолодження затрачається менше часу, ніж під час прикладання водяних холодильників. При цьому усувається необхідність застосування пресу і складних транспортуючих засобів, що значно спрощує і здешевлює спосіб. Крім цього спосіб не виключає можливості охолодження шляхом обдуванням повітрям чи прикладанням водяних холодильників. Приклад 1. Гартували зразки листового скла товщиною 1,5мм розміром 25x120мм, які закріплювали між металевими пластинами товщиною 4мм, нагрівали в муфельній печі до температури 660°C (час ізотермічної витримки складав 5хв), а потім охолоджували шляхом двосторбнього обдування пластин водяним аерозолем з допомогою пульверизатора протягом 20с з подальшим охо Комп’ютерна в ерстка В. Клюкін 4 лодженням струменем холодного повітря. Після охолодження його до кімнатної температури скло виймали з пластин. Визначали міцність на згин R за формулою: R = 3Pl/(2bh2), де: P - руйн уюче зусілля; 1 - відстань між опорами, м; b - ширина перерізу скла, м; h - висота перерізу скла, м. Середнє значення міцності на згин, розраховане на основі 10 паралельних визначень, збільшилося від 23МПа до гартування до 163МПа після гартування. Приклад. 2. Гартували зразки листового скла товщиною 3мм, решта умов аналогічні попередньому прикладу. Середнє значення міцності на згин збільшилося від 40МПа до гартування до 148МПа після гартування. Приклад. 3. Гартували зразки листового скла товщиною 6мм, решта умов аналогічні попередньому прикладу. Середнє значення міцності на згин збільшилося від 64МПа до шехзавання до 148МПа після гартування. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
